Обзор корпуса In-win J607

Компания IN-WIN Development Inc хорошо зарекомендовала себя на нашем рынке благодаря производству качественных  источников питания и компьютерных корпусов. В данном обзоре речь пойдет о корпусе J607 (O³) серии AL-13, который стоит особняком в линейке корпусов компании IN-WIN в основном благодаря своему внешнему виду и наличию открывающейся на 270° дверце.

Технические характеристики

Корпус обладает жизненно необходимым набором отсеков и слотов, а также 120 мм вентилятором охлаждения и хорошим блоком питания, что в свою очередь наводит на мысль о явно не малобюджетном позиционировании. Корпус  изготовлен из высококлассной японской стали 0.8 мм, а передняя дверца выглядит весьма внушительно и выполнена из специального алюминиевого сплава.

Упаковка и комплектация

Корпус поставляется в строгой, но стильной и качественно изготовленной коробке. Прежде всего, нужно отметить наличие специальных ручек на боковинах коробки, облегчающих ее транспортировку. Внутри корпуса находятся стандартные пенопластовые вставки, в которые непосредственно вложен сам корпус, упакованный в специальные упаковочные пакеты различной плотности и мягкости.

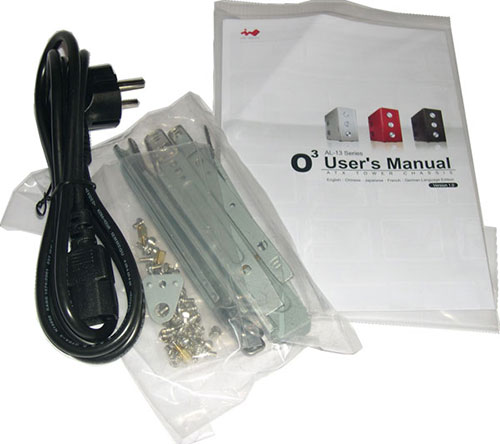

Комплект поставки:

корпус J607; блок питания POWER MAN IP-P350GJ2-0 с заявленной мощностью 350 Вт; сетевой шнур; инструкция пользователя; комплект крепежа.

Комплект крепежа включает в себя все необходимые детали для установки типичных комплектующих внутрь корпуса, а крепление внешних 3.5" и 5.25" устройств осуществляется с помощью специальных салазок, входящих в комплект.

Инструкция пользователя с большим количеством картинок достаточно информативна, однако русского языка в ней обнаружено не было. В комплекте находится специально ушко, которое  можно будет установить для защиты содержимого корпуса.

Дизайн

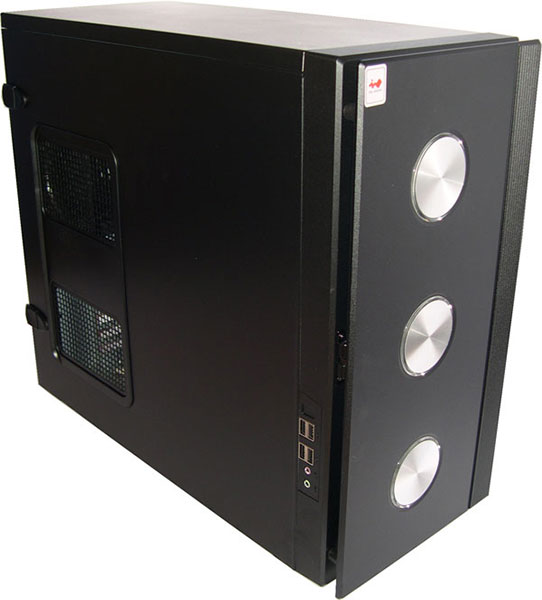

Дизайн корпуса строгий и слегка аскетичный, изюминкой данной модели являются дверца (чем–то напоминающая обычный светофор) и  декоративная решетка воздуховода.

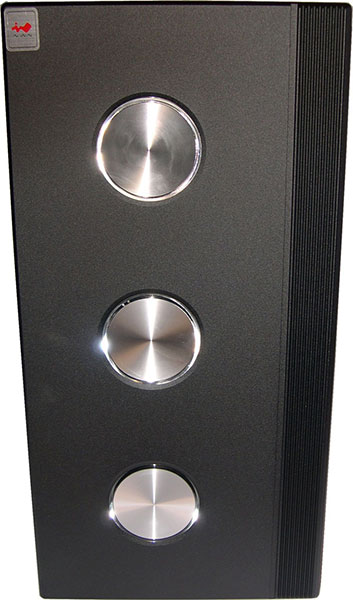

Корпус J607 полностью выполнен в черном цвете, исключение составляют лишь три круглых диска, выполненные из металлических пластин, которые расположены на передней дверце.

В верхнем левом углу, с внешней стороны дверцы, находится логотип компании IN-WIN, а с правой стороны расположено несколько вертикальных полосок, весьма успешно выполняющих декоративную функцию. Круглые металлические диски по радиусу окантованы прозрачным пластиком, который привлекательно светится приятным синим цветом, когда блок питания находится в рабочем режиме.

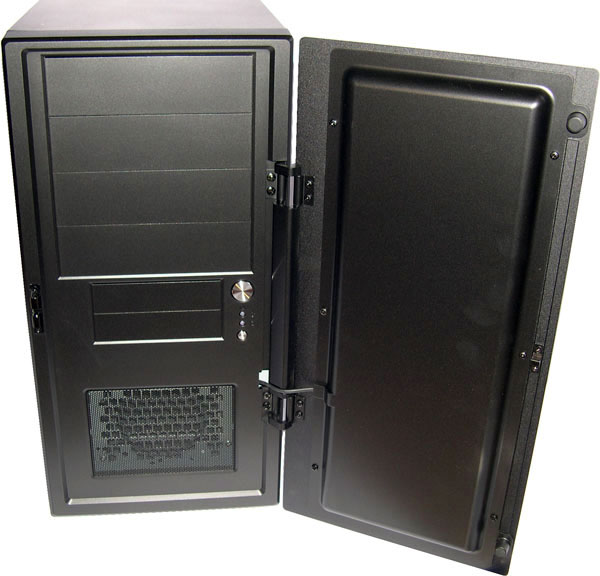

С внутренней стороны дверцы находятся две резиновых ножки, смягчающий удар при закрытии самой дверцы, и ушко фиксирующего механизма, находящегося на лицевой панели корпуса.

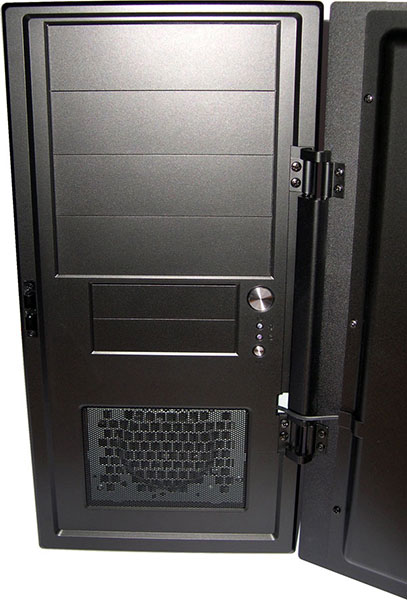

В верхней части передней субпанели находятся четыре заглушки 5.25", а чуть ниже – две заглушки 3.5" отсеков, выполненные из пористого черного пластика.

Кнопка "питания" (Power) и кнопка "сброс" (Reset) выделяются благодаря серебристой окраске. Расположены они по центру передней субпанели на ее левой половине, что не очень удобно, ведь чтобы добраться до кнопок, придется полностью раскрыть переднюю дверцу. Между этими кнопками расположены два светодиода, один из которых отображает состояние накопителей (HDD), а второй – состояние системы. Обе кнопки нажимаются плавно и без особых усилий, лишь кнопку Reset  нужно немного утапливать внутрь корпуса.

В нижней части передней субпанели находится металлическая вентиляционная решеточка, окрашенная в черный цвет.

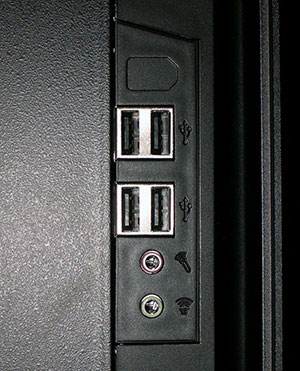

На левой грани лицевой панели находятся дополнительные разъемы. Там расположены четыре порта USB 2.0 и два 3.5 мм аудио разъема – один для микрофона, второй для подключения наушников или акустической стереосистемы. Еще в этом отсеке предусмотрено место для опциональной установки порта FireWire, если он идет в комплекте с материнской платой.

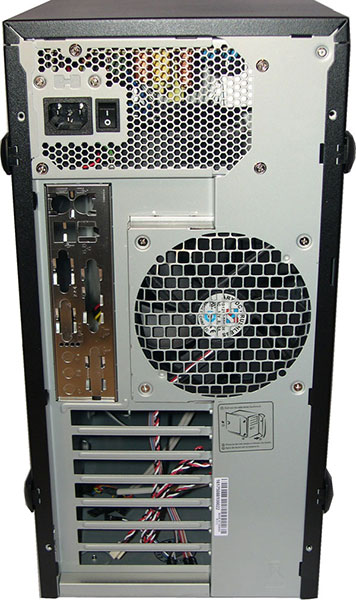

С тыльной стороны корпус выглядит стандартно: там находятся 7 конструктивно предусмотренных мест для заглушек слотов расширения, которые легко можно установить по надобности на свои места. Также там находится специальное место для установки ушка для обеспечения защиты начинки корпуса.

Чуть выше слотов расширения расположена выпуклая вентиляционная решетка с крупной сеточкой, к которой с внутренней стороны прикреплен 120 мм вентилятор. В самом верху, в горизонтальном положении, закреплен блок питания с типичной IN-WIN'овской вентиляционной решеточкой.

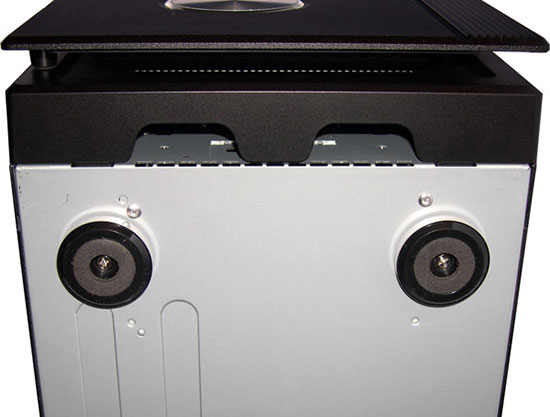

Устанавливается корпус на четырех ножках с металлическими вставками из специального прорезиненного поролона, которые уменьшают вибрацию и придают больше устойчивости корпусу. Следует отметить и дополнительные вентиляционные отверстия, расположенные  вблизи передних ножек корпуса.

Особенности внутренней конструкции

Что бы снять боковые стенки, достаточно нажать на специальные пластиковые защелки, которые данный производитель довольно часто ставит на свои корпуса. Нужно отметить, что на корпусе присутствуют технологические отверстия для классического крепления боковых стенок на болты.

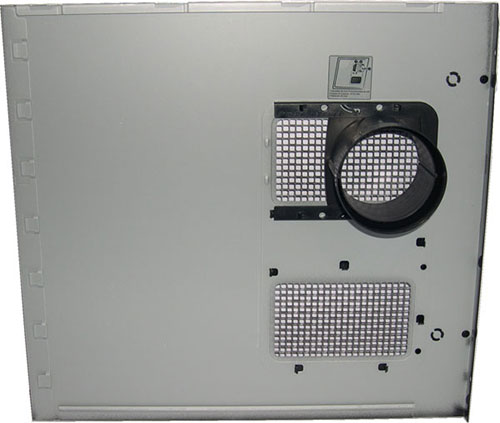

На правой боковой стенке с внутренней стороны расположено два отсека с вентиляционными отверстиями, на одном из которых закреплен регулируемый по длине и месту нахождения воздуховод диаметром 90 см, служащий для улучшения охлаждения процессора.

По периметру посадочного места двух боковых стенок установлены контактные скобы, выполняющие функцию виброгасителей, а сам корпус отштампован из толстого 0.8 мм металла, все края которого добротно обработаны и аккуратно согнуты, что предотвращает порезы пальцев рук.

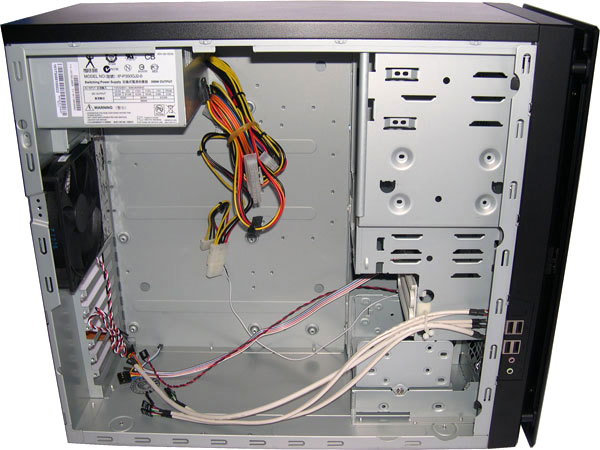

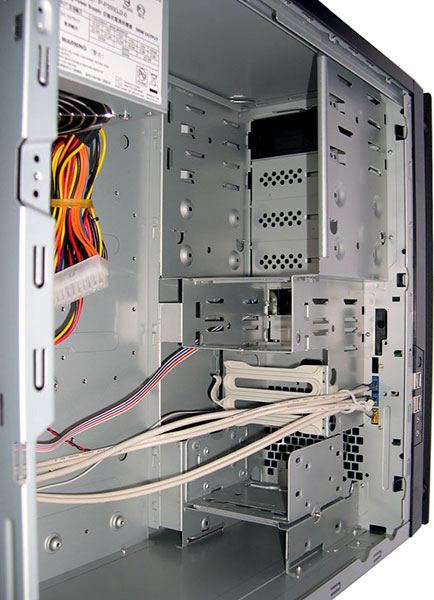

Внутренняя часть шасси корпуса J607 напоминает шасси топового корпуса F430. Материнская плата устанавливается на специальные стойки, установленные на шасси, дополнительные стойки также идут в комплекте. Корзина 5.25" устройств жестко закреплена и рассчитана на установку четырех приводов CD-ROM (CD-RW, DVD) или же других совместимых модулей.

К 5.25" корзине снизу жестко прикреплена еще одна корзина, рассчитанная на установку двух 3.5" устройств с внешними лицевыми панелями. Для полноразмерных карт расширения внутри корпуса предусмотрен специальный фиксатор, расположенный на нижней стенке данной корзины.

Жесткие диски устанавливаются в съемную двухместную 3.5" корзину, которая фиксируется одним болтиком к шасси корпуса. Прямо под съемной корзиной находится еще одно место для стационарного жесткого диска. Как и на шасси корпуса F430, перед съемной 3.5" корзиной  можно опционально установить дополнительный 80 мм вентилятор охлаждения.

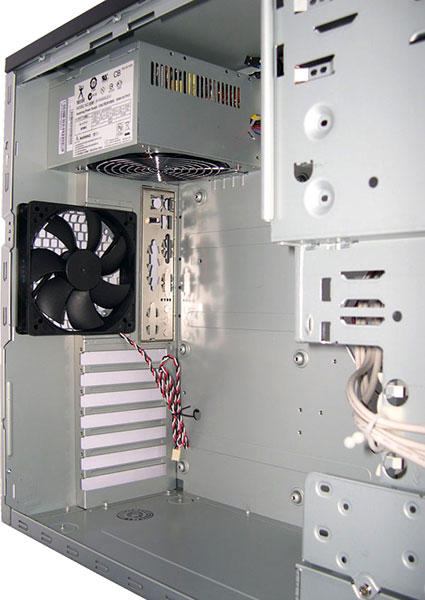

На тыльной стороне шасси находится 120 мм вентилятор охлаждения фирмы ARX с максимальным током потребления 0.32 А, подключаемый к материнской плате через трехштырьковый разъем.

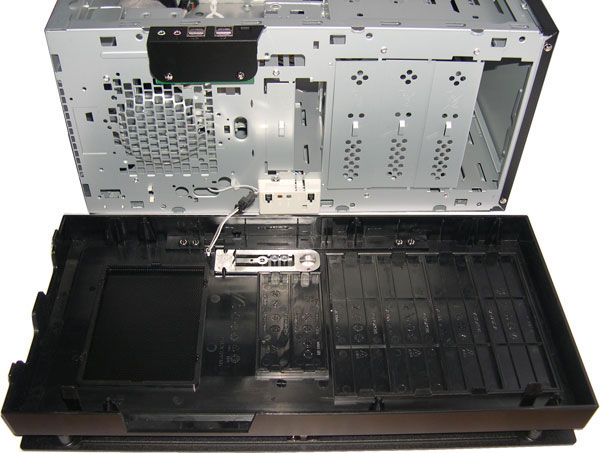

Передняя субпанель закреплена на специальных защелках, расположенных по периметру передней панели. Пылевого фильтра обнаружено не было, впрочем, эту функцию вполне может выполнять металлическая решеточка, расположенная на лицевой панели. Стоит отметить, что подключение лампочек на дверце осуществляется через двусторонний переходник 4-контактного разъема Molex.

Как было отмечено выше, внутреннее устройство шасси аналогично таковому в корпусе F430, оставившему после себя только положительные впечатления. Посему и к этому корпусу особых претензий у нас не возникло.

Блок питания

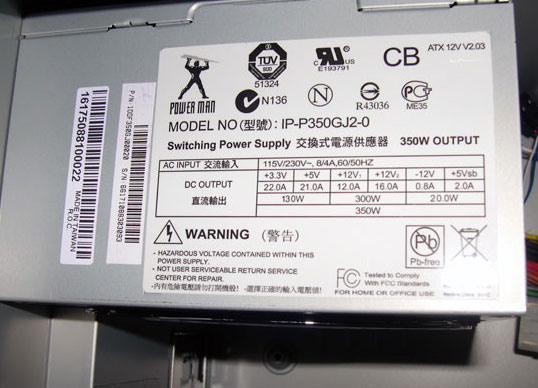

Корпус J607 поставляется на наш рынок со встроенным блоком питания POWER MAN IP-P350GJ2-0. Данный блок питания довольно часто встречается как в составе корпусов, так и отдельно в розничной продаже.

Качество изготовления корпуса и отдельных элементов блока питания под торговой маркой POWER MAN всегда находится на высоте, так что и этот блок питания не стал исключением.

Блок питания отличается аккуратным и качественным монтажом элементной базы, однако есть небольшие "внешние" недочеты в виде выступающей решетки вентилятора охлаждения. На тыльной стороне находятся сетевой разъем и обычный выключатель питания. Охлаждение блока питания реализовано с помощью 120 мм вентилятора FD1212-S3142E производства ARX, с максимальным током потребления 0.32 А.

Провода, исходящие из блока питания, установлены стационарно, исключение составляет сетевой шнур питания, длина которого равна 180 см. Блок питания оснащен следующими разъемами с общей нейлоновой стяжкой на  расстоянии 5 см от корпуса БП:

20+4 ATX разъем, длина проводов до разъема составляет 35 см, через 25 см от корпуса на них установлена нейлоновая стяжка; 4-контактный разъем ATX12V, длина проводов до разъема – 36 см, нейлоновая стяжка установлена на расстоянии 21 см от корпуса БП; два SATA-разъема питания, длина проводов до разъема – 41 и 56 см,  нейлоновая стяжка установлена на расстоянии 27 см от корпуса БП; два разъема типа Molex, длина проводов до 1-го разъема – 42 см, до 2-го – 57 см, нейлоновая стяжка установлена на расстоянии 2 см от корпуса БП; два разъема типа Molex плюс разъем питания для FDD, длина проводов до 1-го разъема – 26 см, до 2-го – 57 см, до разъема FDD – 55 см, нейлоновая стяжка установлена на расстоянии 11 см от корпуса БП.

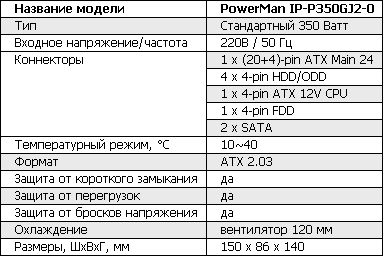

Блок питания IP-P350GJ2-0 соответствует стандарту ATX12V 2.03 и полностью обеспечивает все необходимые параметры и заявленную мощность. Следовательно, рассмотренный выше блок питания хорошо подходит для домашних и офисных компьютеров.

Вывод

Корпус J607 строгим и аскетичным дизайном, что позволяет ему вписаться в комнату с любым интерьером. Шасси корпуса изготовлено из высококлассной японской стали 0.8 мм и обладает хорошей жесткостью, а передняя дверца скрывает от назойливого взгляда все внешние устройства и органы управления. К достоинствам данного корпуса также можно отнести неплохой блок питания POWER MAN IP-P350GJ2-0 и  регулируемый по длине и месту нахождения воздуховод и съемную 3.5" корзину для жестких дисков.

Незначительным недостатком является отсутствие фильтрующих элементов на вентиляционных отверстиях, не распаянный порт FireWire, не полностью реализованная система охлаждения.

Корпус J607 будет неплохим выбором для построения рабочего или игрового персонального компьютера, а также небольшого сервера начального уровня, например, для локальной сети небольшой организации.
