Обзор и тестирование материнской платы ASUS P7P55D Premium
Во всем мире набирает популярность новая платформа от компании Intel, предполагающая использование материнских плат на основе набора системной логики Intel P55 Express и процессоров Intel Core i5/Core i7 под процессорный разъем Socket 1156. Несмотря на то, что компания Intel пытается, так сказать, «аппаратно» разделить свои платформы по соответствующим сегментам (Socket 1366 – ТОП-уровень (High-End), Socket 1156 – производительный класс (Performance) и Socket 775 – бюджетный сектор (mainstream)), компании-производители материнских плат предлагают очень широкий выбор уже внутри каждой линейки, вследствие чего каждый пользователь может выбрать именно то, что ему нужно. Ну а наша задача познакомить вас с как можно большим числом моделей материнских плат, чтобы вы имели максимум информации для правильного выбора .
Сегодня мы продолжим серию обзоров материнских плат от ASUS, основанных на Intel P55 Express. Напомним, что базовой моделью является ASUS P7P55D. Остальные же модели носят в своем названии некие окончания, такие как PRO, LE или EVO и отличаются от базовой в ту или иную сторону в плане возможностей. Однако для некоторых моделей эти отличия могут быть достаточно существенными – например как в тестируемой сегодня ASUS P7P55D Premium. Из названия понятно, что материнская плата не из дешевых и не для обычных пользователей. Что же в ней интересного, постараемся разобраться в ходе обзора. Начнем. Упаковка и комплектация
Поставляется материнская плата ASUS P7P55D Premium в почти стандартной картонной коробке с яркой полиграфией в синих и зеленых тонах. Основные преимущества и особенности платы вынесены на лицевую сторону упаковки. Сразу же обращаем внимание на заявленную поддержку технологий NVIDIA SLI и AMD CrossFireX. Для платы такого уровня это скорей не преимущество, а необходимый минимум, так же, как и заявление производителя о применении только японских конденсаторов с повышенным сроком службы. Присутствует и поддержка фирменной технологии авторазгона TurboV. Но все эти логотипы мы видели на предыдущих материнских платах этой серии. Что же появилось нового? Во-первых, это заявление о поддержке нового интерфейса передачи данных SATA 6Гб/с или, как его еще официально называют, SATA Revision 3.0. Во-вторых, непонятная надпись «TurboV Remote» - раньше мы её не встречали.
Характерно для дорогих продуктов компании ASUS коробка имеет откидную крышку. На внутреннем развороте описываются другие фирменные технологии, не попавшие на лицевую сторону. Среди них хорошо нам известные Express Gate, MemOK!, EPU, T. Probe и прочие.
Обратная сторона коробки выполнена в традиционном для ASUS стиле, с фотографией материнской платы в правом верхнем углу. Информация, расположенная на этой стороне коробки, дает нам краткое представление о том, что же такое TurboV Remote. Как мы видим, это пульт для аппаратного управления состоянием системы в реальном времени.
В комплект ASUS P7P55D Premium попал следующий список аксессуаров:
От стандартного данный набор аксессуаров отличают модуль на заднюю панель, два кабеля SATA 6 Гб/с и выносной пульт TurboV Remote.
Последний выглядит действительно как привычный для нас пульт от бытовой техники, правда он не инфракрасный, а проводной. Длинны провода вполне достаточно, чтобы расположить пульт в удобном для вас месте.
Пульт позволит вам включать компьютер, выбирать один из трех режимов работы системы авторазгона TurboV, вручную повышать или понижать тактовую частоту системной шины, а также выбирать режим работы технологии энергосбережения EPU. Достаточно функциональное устройство. А если учесть, что все эти настройки можно производить в режиме реального времени, то оно становится еще и очень удобным.
На обратной стороне пульта есть скрытая кнопка для сброса настроек BIOS. Использовать её очень удобно, если ваш системный блок стоит в нише стола и доступ к нему затруднен. Спецификация:
Все цены на ASUS P7P55D Premium Спецификация у материнской платы ASUS P7P55D Premium достаточно впечатляющая, однако её особенности и отличия от других плат этой серии мы бы хотели рассмотреть в процессе Внешнего осмотра.

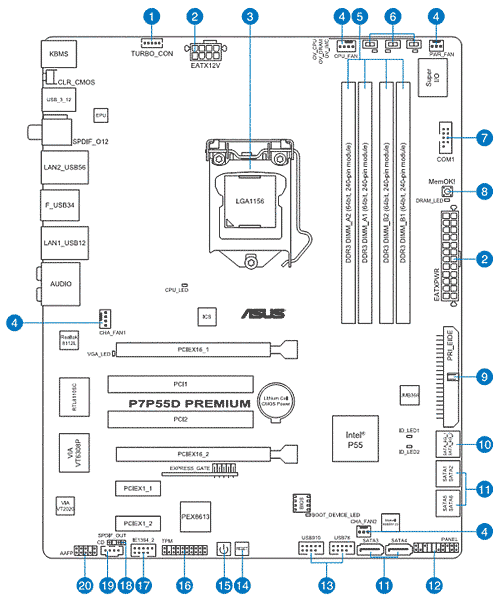

Внешне материнская плата ASUS P7P55D Premium вполне оправдывает свое название. Чего только стоит система охлаждения и узел питания процессора. Собственно с рассмотрения последнего и начнем.
Относительно недавно материнская плата GIGABYTE GA-P55-UD6 поставила своеобразный рекорд – её узел стабилизации питания процессора насчитывал 24 фазы. Производитель не скрывает, что эти 24 фазы «виртуальные», но и от них, как выяснилось, тоже есть небольшая польза. Сегодня же этот рекорд побит тестируемой материнской платой – ASUS P7P55D Premium имеет в своем распоряжении 35 виртуальных фаз: 32 для питания непосредственно процессорных ядер и 3 для питания встроенного в процессор контроллера памяти. Еще раз взгляните на фото – это выглядит действительно впечатляюще.
Как и подобает материнской плате такого уровня, дополнительное питания процессора подключается по 8-контактному разъему ATX12V. Силовые элементы цепи питания накрыты алюминиевыми радиаторами, которые имеют общее основание и усилены медной тепловой трубкой. Возле разъема дополнительного питания мы видим еще один разъем – в него подключается вышеупомянутый выносной пульт для управления параметрами системы.
Питанием системы управляют две фирменные микросхемы ASUS: PEM и EPU2.
Первая (PEM) является аппаратной частью технологии T. Probe и позволяет оптимально распределять нагрузку между всеми фазами питания процессора.
Вторая (EPU2) – это новая версия хорошо нам известной микросхемы EPU, отвечающей за энергопотребление системы и являющейся ШИМ-контроллером по совместительству. Она позволяет управлять энергопотреблением шести основных компонентов системы и экономить до 80% электроэнергии в моменты низкой нагрузки на систему.
Вернемся к системе охлаждения околопроцессорного пространства. Так как на одной стороне платы разместить большое количество силовых элементов очень сложно, производитель вынес половину из них на обратную сторону платы. Охлаждаются они алюминиевым уголком, стянутым винтами с радиаторами на лицевой стороне. Еще одно достоинство системы охлаждения – винтовое крепление, обеспечивающее хорошую фиксацию и качественный прижим.
Радиатор на наборе системной логики также притянут подпружиненными винтами.
Переворачиваем плату, и наш взор уже переместился с узла питания процессора к набору системной логики и разъемам подключения накопителей. Радиатор на основной микросхеме выполнен в виде широкой низкопрофильной плиты. Несмотря на то, что форма самого радиатора ребристая, сверху он накрыт плоской декоративной крышкой.
Под этой крышкой расположен синий светодиод, который создает весьма заметную подсветку не только радиатора, но и прилегающего пространства…
… особенно в темное время суток. Любителям моддинга и владельцам корпусов с окном наверняка понравится столь стильное решение. Разъемы для подключения накопителей расположены в правом нижнем углу по краю платы. Разъем IDE и шесть расположенных рядом с ним портов SATA развернуты параллельно плоскости платы, что исключает конфликт с длинными видеокартам. Оставшиеся два порта SATA находятся между разъемом системной панели и двумя колодками для вывода четырех USB-портов. Итого в нашем распоряжении восемь портов SATA. Шесть из них, имеющие синий цвет, управляются набором системной логики Intel P55 Express и поддерживают стандарт SATA 3 Гб/с.
Два серых порта организованы силами стороннего чипа Marvell 88SE9123 и поддерживают стандарт SATA 6 Гб/с. Поддержка этого стандарта – одна из ключевых особенностей тестируемой платы, так как до нее его не поддерживала ни одна плата из серии ASUS P7P55D. Хорошо известно, что в мощных современных ПК одним из «самых слабых звеньев» остается скорость работы дисковой подсистемы. Новый стандарт SATA Revision 3.0 призван решить данную проблему и первые тесты в сети подтверждают его состоятельность – прирост скорости хоть и не двукратный, но, все же, ощутимый.
Движемся взглядом справа налево вдоль нижнего края материнской платы. Здесь мы видим кнопки включения и перезагрузки ПК, разъем для подключения TPM-модуля, колодку для вывода порта IEEE 1394a. Кроме этих стандартных элементов, мы наблюдаем чип PEX 6813 и распаянный модуль флэш-памяти производства Samsung. Первый служит для увеличения числа поддерживаемых линий PCI-e 2.0. Он обеспечивает до двенадцати дополнительных линий PCI-e стандарта 2.0 с возможностью их распределения между тремя портами одновременно. Наличие данного чипа на материнской плате ASUS P7P55D Premium позволяет ей работать в режиме ATI CrossFireX или NVIDIA SLI по формуле х8+х8 не отключая при этом порты PCI-e x1. Кроме того, дополнительные линии от этого чипа используются для «общения» контроллера Marvell 88SE9123 и набора системной логики Intel P55 Express. Только пропускная способность шины PCI-e 2.0 способна обеспечить нормальную работу столь скоростного интерфейса, как SATA 6 Гб/с.
Модуль флэш-памяти от компании Samsung используется для быстрой загрузки фирменной операционной системы ASUS Express Gate. Она позволяет почти мгновенно получить доступ к основным функциям ПК: просмотр фотографий, игры, интернет-серфинг.
Будучи уже не раз нами протестированной, операционная система ASUS Express Gate еще раз доказала свою работоспособность – все отточено и работает как часики. Конечно же, функциональность существенно ограничена по сравнению с полноразмерными ОС, но зато она быстрая и бесплатная.
Слотов расширения на ASUS P7P55D Premium всего шесть, но зато они очень грамотно расположены и выбрано удачное их сочетание: по два каждого. Расположены они таким образом, что даже если в слоты PCI-e 2.0 x16 установить две видеокарты с двухслотовыми системами охлаждения у каждой из них будет зазор в один слот для доступа свежего воздуха, причем свободными остаются один слот PCI и один слот PCI-e, что делает плату очень гибкой в плане выбора карт расширения. Благодаря плоскому радиаторы на наборе системной логики и повернутым параллельно плоскости платы разъемам для подключения накопителей, конфликтов при установке длинных видеокарт быть не должно.
Вдоль левого края материнской платы распаяны:
Перейдем к рассмотрению подсистемы памяти материнской платы ASUS P7P55D Premium. Она поддерживает до четырех модулей стандарта DDR3 общим объемом не более 16 ГБ. Производитель гарантирует стабильную работу с частотой модулей памяти вплоть до 2133 МГц. Фирменные защелки на слотах для модулей оперативной памяти в отдельном представлении не нуждаются – они нам хорошо знакомы по обзорам материнских плат этой серии. Возле основного разъема питания расположена кнопка включения фирменной технологии MemOK!, которая помогает подобрать оптимальные настройки для работы модулей памяти. Возле разъема для вывода COM-порта, который, кстати, расположен не совсем удачно с практической точки зрения, мы видим фирменную микросхему TurboV.
TurboV – это программно-аппаратный комплекс для разгона системы, ориентированный одновременно и на новичков и на профессионалов. В ручном режиме комплекс позволяет управлять достаточно большим перечнем настроек разгона и сохранять их в отдельные профили.
В программе предусмотрен автоматический режим. В этом меню наглядно отображен алгоритм разгона системы. На свое усмотрение вы можете вручную ограничить некоторые параметры авторазгона в подменю «More Setting». Нажимаем кнопку пуска и наблюдаем красивую анимацию. В процессе настройки система может два-три раза перезагрузиться – производитель рекомендует не вмешиваться в этот процесс до его окончания. После окончания процесса и загрузки операционной системы появится окошко с текущим результатом разгона. Если результат вас не устраивает – операцию можно продолжить. Все результаты разгона можно сохранить и использовать с дистанционного пульта управления.
В правом вернем углу, над слотами оперативной памяти, расположены три переключателя, позволяющие повысить предел регулирования напряжения на основных элементах системы. Значения допустимых напряжений приведены в таблице ниже.
Напоминаем, что пользоваться данными переключателями рекомендуется только опытным оверклокерам и при условии очень хорошего охлаждения системы.
На интерфейсную панель материнской платы ASUS P7P55D Premium выведен следующий набор разъемов:
Весьма неплохой набор, включающий раздельные порты PS/2 для мышки и клавиатуры, что в последнее время становится редкостью. В некоторых случая очень удобной может оказаться кнопка сброса настроек BIOS, вынесенная на заднюю панель – например, если системный блок стоит на столе. Наличие одновременно и коаксиального и оптического цифровых аудиовыходов дает пользователю абсолютную свободу в выборе акустической системы. BIOS
Материнская плата ASUS P7P55D Premium имеет стандартную для материнских плат данного производителя прошивку BIOS на основе кода AMI. Все настройки, ориентированные на разгон системы, собраны в меню «Ai Tweaker». Всего предусмотрено четыре режима работы системы:
При выборе режиме D. O.C. P. материнская плата предложит автоматически подрегулировать напряжение питания модулей памяти для большей стабильности.
В режиме X. M.P. при выборе одного из профилей отображаются его настройки. Для облегчения восприятия все настройки, касающиеся разгона, мы свели в таблицу.
Количество настроек и диапазон их регулирования ничем особым от материнских плат серии ASUS P7P55D не отличается. Выделяется только дополнительное повышение напряжения с помощь переключателей.
Из этого же меню вы можете запустить фирменную функцию авторазгона системы. Это та же функция TurboV, только вне операционной системы. Вы можете задать степень оптимизации системы, но учтите, что больший разгон влечет повышенное энергопотребление, тепловыделение и, в некоторых случаях, приводит к нестабильной работе системы.
Контролировать температуру, напряжение и скорость вращения вентиляторов можно в меню «Power». Есть возможность регулировать скорость вращения, как процессорного вентилятора, так и корпусных.
В меню «Tools» есть подменю «ASUS O. C. Profile», которое позволяет сохранять до 8 наборов настроек и быстро между ними переключатся.
Светодиодную подсветку радиатора можно отключить. Для этого в меню «Tools» есть соответствующая опция. Возможности разгона
Разгон опорной частоты системной шины у тестируемой материнской платы составил 222 МГц (+67%). Радиаторы на греющихся элементах платы были теплыми, но не горячими: плоский радиатор на наборе системной логики – 46 0С, радиатор на силовых элементах узла стабилизации питания процессора - 44 0С. Дросселя после 15 минутного стресс-теста нагрелись всего до 44-50 0С. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.
Никаких проблем при тестировании материнской платы ASUS P7P55D Premium у нас не возникло. Проблем с прошивкой BIOS и её функциональностью также не было. Тестирование звукового тракта на основе кодека VIA VT2020 Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
24-bit, 192 kHz
К сожалению, наши ожидания не оправдались. Новый звуковой кодек VIA VT2020 так и не смог получить оценку «отлично». Несмотря на это, он показывает приемлемые для интегрированных решений результаты и обладает достаточно высокой функциональностью. Выводы Как и все материнские платы данной серии, материнская плата ASUS P7P55D Premium является отличнейшей основой для современного ПК. Она предлагает нам расширенную функциональность и дополнительные опции разгона. ASUS P7P55D Premium подойдет продвинутым пользователям и оверклокерам, жаждущим выжать максимум из своего ПК. Мощнейший узел питания центрального процессора позволит без боязни эксплуатировать его в самых экстремальных режимах. Продуманное расположение слотов расширения и дополнительный чип PEX 8613 позволяют геймерам создавать мощнейшие игровые станции с установкой двух габаритных видеокарт в режиме ATI CrossFireX или NVIDIA SLI по формуле х8+х8, при этом не жертвуя функциональностью остальных портов PCI-e. Ну и напоследок, интерфейс SATA 6 Гб/с позволит устранить «бутылочное горлышко» всей системы, раскрыв весь потенциал бескомпромиссно мощного ПК. И не забывайте о стильной подсветке… Достоинства:
Недостатки:
|
