Топовая плата Foxconn на старшем настольном чипсете Intel для новейших двухъядерных процессоров Intel Pentium Extreme Edition и Intel Pentium D и памяти DDR2 667 МГц.
Меньше чем за год брэнд Foxconn превратился из малоизвестного новичка на российском рынке компьютерных комплектующих в один из самых солидных и узнаваемых, фактически встав в один ряд с такими грандами как ASUSTeK, Gigabyte, MSI, Elitegroup. И в этом немалая заслуга не только самих сотрудников российского представительства компании во главе с Александром Трухачевым (хотя и их тоже), но и в большой степени – того широкого ассортимента высококачественных продуктов, которые Foxconn предлагает потребителям и производителям компьютеров – см. сайт www. foxconnchannel. com. В этой связи не лишним будет вспомнить, что Foxconn обладает многолетним опытом разработки и производства системных плат и готовых компьютеров для многих мировых лидеров отрасли (среди которых можно отметить хотя бы HP и Dell). И теперь уже можно смело утверждать, что выйдя на рынок комплектующих со своей собственной маркой компания правильно рассчитала свои возможности, почти безболезненно одолев те пороги, на преодоление которых у некоторых других уходят годы…
Мы в этом
году уже не раз знакомили вас с материнскими платами и другой продукцией под маркой Foxconn, каждый раз отмечая высокое качество и продуманную функциональность изделий, рассчитанных как на начальный и средний сегменты рынка, так и на дорогие элитные компьютеры. Вот и сейчас в нашем поле зрения оказалась топовая плата этого производителя на самом старшем по рангу настольном чипсете Intel 955X Express, предназначенном для новейших двухъядерных процессоров Intel Pentium Extreme Edition и Intel Pentium D. Посмотрим, чем на этот раз Foxconn смог порадовать стремительно ширящиеся ряды своих поклонников.
Итак, встречаем – материнская плата Foxconn 955X7AA-8EKRS2:
|
| |

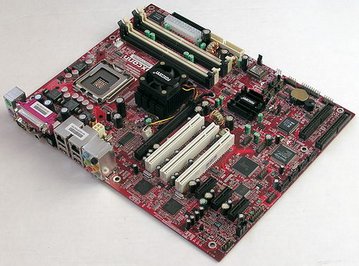

Плата Foxconn 955X7AA-8EKRS2 на чипсете Intel 955X Express
|
Спецификации платы Foxconn 955X7AA-8EKRS2
Основные функциональные возможности этой платы в сравнении с рассмотренной нами ранее платой Foxconn 925XE7AA-8EKRS2 на чипсете Intel 925XE Express, которая фактически является прямой и непосредственной предшественницей нашей сегодняшней героини (955X7AA-8EKRS2 сменит плату 925XE7AA-8EKRS2 в сегменте топовых настольных компьютеров с процессорами Intel), приведены в таблице 1 (жирным шрифтом выделены основные отличия).
|
Таблица 1. Спецификации платы Foxconn 955X7AA-8EKRS2 в сравнении с платой Foxconn 925XE7AA-8EKRS2.
| |
Плата
|
Foxconn 925XE7AA-8 EKRS 2
|
Foxconn 955X7AA-8EKRS2
| |
Поддерживаемые процессоры
|
Intel Pentium 4 и Pentium 4 Extreme Edition, Socket 775 с 800/1066 МГц FSB
Intel Celeron D, Socket 775 (533 МГц FSB),
Поддержка Intel Hyper-Threading Technology
|
Intel Pentium D и Pentium Extreme Edition 840, Socket 775 с 800 FSB
Intel Pentium 4 и Pentium 4 Extreme Edition, Socket 775 с 800/1066 МГц FSB
Intel Celeron D, Socket 775 (533 МГц FSB),
Поддержка Intel Hyper-Threading Technology
| |
Чипсет
|
Intel 925XE Express + ICH6R
|
Intel 955X Express + ICH7R
| |
Память
|
Двухканальная небуферизованная DDR 2-400/533 с/без ECC с напряжением питания 1,8 В;
Четыре слота для 240-pin двухсторонних и односторонних модулей DIMM. Поддержка Intel Performance Acceleration Technology (PAT)
|
Двухканальная небуферизованная DDR 2-667/533/400 с/без ECC с напряжением питания 1,8 В;
Четыре слота для 240-pin двухсторонних и односторонних модулей DIMM.
| |
Максимальный объем памяти
|
4 Гбайт
|
8 Гбайт
| |
Графика
|
Внешняя, для шины PCI Express x16
| |
Слоты расширения
|
1 x PCI Express x16, 3 x PCI Express x1, 3 x PCI
| |
Порты и контроллеры IDE/ATA
|
Всего один ATA/100 + два ATA/133 (с RAID) + восемь (!) SATA/150 (с RAID).
Из них через чип Intel ICH6R:
1 порт ATA/100 + 4 порта SATA/150 (RAID 0, 1 и Intel Matrix Storage Technology);
Через чип ITE IT8212F: 2 порта ATA/133 (до четырех IDE-дисков с RAID 0, 1 и 1+0);
Через чип Silicon Image SiI3114: 4 порта SATA/150 с RAID 0, 1, 5 и 1+0.
|
Всего один ATA/100 + два ATA/133 (с RAID) + 4 x SATA/300 (с RAID 0, 1, 5, 10 и Intel Matrix Storage Technology 1+0 на 2 х дисках) + 4 x SATA/150 (с RAID 0, 1, 5 и 1+0)
Через чип ITE IT8212F: 2 порта ATA/133 (до четырех IDE-дисков с RAID 0, 1 и 1+0);
Через чип Silicon Image SiI3114: 4 порта SATA/150 с RAID 0, 1, 5 и 1+0.
| |
Звук
|
Интегрированный, 7.1 каналов High Definition (кодек Realtek ALC880)
| |
Сеть
|
Два независимых сетевых контроллера Gigabit Ethernet (10/100/1000): чип Broadcom BCM5789KFB на шине PCI Express x1 и чип Broadcom BCM5788KFB на шине PCI.
| |
Контроллер FireWire
|
3 порта (контроллер от Texas Instruments) – один мини-порт 1394b (на задней панели) + один порт 1394a 4-pin + 1 порт 1394a 6-pin – на планки или переднюю панель.
| |
USB 2.0
|
Всего 8 портов Hi-Speed USB: 4 на задней панели, 4 на pin-разъемах на планки или переднюю панель корпуса.
| |
Порты ввода-вывода на задней панели
|
1 x PS/2 клавиатура
1 x PS/2 мышь
1 x RJ 45 (Gb LAN)
Второй RJ 45 (Gb LAN)
4 x USB 2.0
2 или 4 порта USB 2.0 через планку от внутреннего pin-разъема
1 x IEEE-1394 (мини-формат)
2 x IEEE-1394 через планку от внутренних pin-разъемов
1 x LPT (SPP/ECP/EPP)
1 x COM (16550-compatible UART)
1 x S/PDIF (coax out)
1 x S/PDIF (coax out) через планку от внутреннего pin-разъема
1 x line-in/line-out/mic (audio)
Дополнительные 6 линий для вывода 7.1-канального аудио
| |
Внутренние pin-коннекторы
|
1 x floppy disk drive
Front audio header
1 x S/PDIF (coax out) header
2 x USB 2-port headers, ver. 2.0
2 x IEEE-1394 headers
1 х Infra-Red Port
TPM-разъем
| |
Коннекторы для вентиляторов
|
3 – CPUFAN (4-pin), ChipsetFAN, SystemFAN
| |
BIOS
|
8 Mбит flash EEPROM w/LAN boot, PnP, ACPI, WfM, DMI 2.0,
|
4 Mбит flash EEPROM w/LAN boot, PnP, ACPI, WfM, DMI 2.0,
| |
Специальные функции
|
Wake-on-LAN (WOL), suspend-to-RAM (STR, S3), suspend-to-disk (STD, S4), а также набор фирменных SuperUtilities-SuperBoot, SuperBIOS-Protect, SuperRecovery, SuperSpeed, SuperStep, SuperLogo и SuperUpdate.
|
Прежде всего, отметим, что плата Foxconn 955X7AA-8EKRS2 базируется на новом чипсете Intel 955X Express с поддержкой двухъядерных процессоров (i925XE двухъядерные процессоры не поддерживает).
Чипсет Intel 955X Express
|
Увеличить
| |

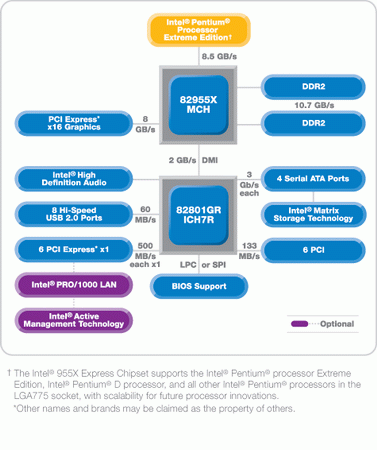

Блок-схема чипсета Intel 955X Express
|
Базовые характеристики этого чипсета в сравнении с основными предшественниками и конкурентами представлены в таблице 2.
|
Таблица 2. Характеристики чипсета Intel 955X Express в сравнении с основными предшественниками и конкурентами.
| |
Чипсет
|
Intel 955X
Express
|
Intel 925XE
Express
|
Intel 945P
Express
|
Intel 875P
|
NVIDIA nForce4 SLI Intel Edition
| |
Целевой сегмент рынка
|
Performance PC
|
Performance PC
|
Performance PC, Mainstream PC
|
Performance PC, Mainstream PC
|
Performance PC
| |
Позиционируется для процессоров
|
Pentium D, Pentium Extreme Edition, Pentium 4 Extreme Edition, Pentium 4
|
Pentium 4 Extreme Edition, Pentium 4
|
Pentium D, Pentium 4 и другие для LGA775
|
Pentium 4 Extreme Edition, Pentium 4
|
Pentium D, Pentium Extreme Edition, Pentium 4 Extreme Edition, Pentium 4
| |
Поддержка технологии Hyper-Threading
|
Есть
|
Есть
|
Есть
|
Есть
|
Есть
| |
Системная шина (FSB), МГц
|
1066/ 800/ 533
|
1066/ 800/ 533
|
1066/ 800/ 533
|
800/ 533
|
1066/ 800/ 533
| |
Процессорный разъем
|
LGA 775
|
LGA775
|
LGA775
|
MPGA478
|
LGA775
| |
Число поддерживаемых процессоров
|
1 (в т. ч., двухъядерные)
|
1
|
1 (в т. ч., двухъядерные)
|
1 (2)
|
1 (в т. ч., двухъядерные)
| |
Северный мост (MCH)
|
82955X MCH
|
82925XE MCH
|
82945P MCH
|
82875P MCH
|
NForce4 SLI Intel Ed.
(Crush19)
| |
Упаковка MCH
|
1202 FCBGA
|
1210 FC-BGA
|
1202 FCBGA
|
1005 FC-BGA
|
Н/д
| |
Поддержка модулей памяти
|
2 канала, до 2 DIMM на канал
|
2 канала, до 2 DIMM на канал
|
2 канала, до 2 DIMM на канал
|
2 канала, до 2 DIMM на канал
|
2 канала, до 2 DIMM на канал
| |
Тип памяти
|
DDR2 667/ 533
|
DDR2 533/ 400
|
DDR2 667/ 533/ 400
|
DDR 400/ 333/ 266
|
DDR2 667/ 533/ 400
| |
Соотношение частот FSB и памяти
|
667/ 533
|
1066/ DDR2-400
1066/ DDR2-533
800/ DDR2-533
800/ DDR2-400
|
667/ 533/ 400
|
800/ 400
800/ 333
533/ 333
533/ 266
|
Синхронная и асинхронная
| |
Максимальный объем памяти, Гбайт
|
8
|
4
|
4
|
4
|
16
| |
Поддерживаемые чипы памяти (Mbit)
|
256 Mbit/ 512 Mbit/ 1Gbit
|
256 Mbit/ 512 Mbit/ 1Gbit
|
256 Mbit/ 512 Mbit/ 1Gbit
|
512/ 256/ 128 Mbit
|
Н/д
| |
Поддержка ECC
|
ECC/Non-ECC
|
Non-ECC
|
Non-ECC
|
ECC/Non-ECC
|
Non-ECC
| |
Шина для внешней графики
|
PCI Express x16
|
PCI Express x16
|
PCI Express x16
|
AGP8X
(1.5V)
|
PCI Express x16 или 2 PCIe x8 для SLI
| |
Поддержка SLI
|
Возможна
|
Нет
|
Возможна
|
Нет
|
Есть
| |
Шина связи между мостами
|
Direct Media Interface (2 Гбайт/с)
|
Direct Media Interface (2 Гбайт/с)
|
Direct Media Interface (2 Гбайт/с)
|
Intel Hub Link 266 Мбайт/с
|
Линк HyperTransport 800 МГц (3,2 Гбайт/с)
| |
Южный мост (Хаб ввода-вывода)
|
ICH7, ICH7R
|
ICH6, ICH6R
|
ICH7, ICH7R
|
ICH5, ICH5R
|
MCP04
| |
Упаковка южного моста
|
652 mBGA
|
609 mBGA
|
652 mBGA
|
460 mBGA
|
Н/д
| |
Шины PCI и PCI Express
|
4 (ICH7) или 6 (ICH7R) линий PCI Express x1, PCI 2.3
|
4 линии PCI Express x1, PCI 2.3
|
4 (ICH7) или 6 (ICH7R) линий PCI Express x1, PCI 2.3
|
PCI 2.3
|
3 или 4 PCI Express x1, до 6 PCI 2.3
| |
PCI Masters
|
6
|
6
|
6
|
6
|
6
| |
Порты Serial ATA
|
4 SATA 300
|
4 SATA 150
|
4 SATA 300
|
2 SATA 150
|
4 SATA II
| |
Порты Parallel ATA
|
1 Ultra ATA/100
|
1 Ultra ATA/100
|
1 Ultra ATA/100
|
2 Ultra ATA/100
|
2 Ultra ATA/133
| |
Поддержка SATA RAID
|
0, 1, 5, 10 (Intel Matrix Storage Technology) в ICH7R
|
0, 1 и Matrix RAID для ICH6R
|
0, 1, 5, 10 (Intel Matrix Storage Technology) в ICH7R
|
0 и 1 для ICH5R
|
0, 1, 5, 10
| |
Порты USB 2.0
|
8
|
8
|
8
|
8
|
10
| |
LAN MAC
|
Есть
|
Есть
|
Есть
|
Есть
|
Есть
| |
Отдельная шина для гигабитного сетевого контроллера (GbE)
|
Нет
|
Есть
|
Нет
|
Есть
|
Встроенный GbE + firewall (ActiveArmor)
| |
Аудиоконтроллер
|
Intel High Definition Audio, AC97/24-bit (192kHz) audio
|
Intel High Definition Audio, AC97/24-bit (192kHz) audio
|
Intel High Definition Audio, AC97/24-bit (192kHz) audio
|
AC97/20-bit audio
|
AC-97 24-bit (96 kHz) audio up to 7.1 channel
| |
I/O Management
|
SMBus 2.0/GPIO
|
SMBus 2.0/GPIO
|
SMBus 2.0/GPIO
|
SMBus 2.0/GPIO
|
Линк HyperTransport 800 МГц
| |
Web-линк на описание чипсета
|
Www.
Intel. com/
Products/
Chipsets/
955x/
Index. htm
|
Www.
Intel. com/
Design/
Chipsets/
925xe/
Index. htm
|
Www.
Intel. com/
Products/
Chipsets/
945p/
Index. htm
|
Www.
Intel. com/
Design/
Chipsets/
875P/
|
Http://
Www. nvidia. com/
Page/pg_
2005032
9571571.html
|
Отличий между чипсетом Intel 955X Express и его непосредственным предшественником 925XE Express, на самом деле, не так уж много – заметно меньше, чем было при переходе от чипсета 875P к 925X. Во-первых, 955X поддерживает двухъядерные процессоры Intel, а 925XE – нет (955X стал по сути первым на рынке интеловским чипсетом с официальной поддержкой двухъядерных процессоров). Во-вторых, это первый интеловский (и второй в мире – после NVIDIA nForce4 SLI Intel Edition) чипсет с официальной поддержкой памяти DDR2 667 МГц (кстати, память DDR400 чипсетом не поддерживается, как и в 925XE). В-третьих, двухканальный контроллер памяти чипсета Intel 955X Express поддерживает до 8 Гбайт системной памяти, тогда как 925XE поддерживал вдвое меньше. В-четвертых, вновь появилась поддержка памяти ECC, которая было исчезла при переходе от чипсета 925X к 925XE Express. В-пятых, новый чипсет использует улучшенный хаб ввода-вывода (южный мост) ICH7(R) вместо прежнего ICH6(R), основным и фактически единственным важным нововведением в котором стал RAID-контроллер интерфейса Serial ATA с поддержкой скорость передачи данных 3 Гбит/с (вместо прежних 1,5 Гбит/с) и некоторыми другими элементами спецификации SATA II (например, NCQ, хотя поддержка Serial ATA II в этом контроллере Intel не является полной, поскольку окончательные спецификации на новый интерфейс были утверждены уже после выхода чипсета). Впрочем, ICH6 тоже поддерживал Native Command Queuing. Куда более интересным и важным для пользователя здесь является появление поддержки контроллером ICH7R RAID-массивов уровней 5 и 10 (0+1), что отсутствовало в ICH6R. Наконец, в чипсете 955X Express вроде бы предусмотрена возможность поддержки режима SLI (разделение одной шины PCI Express x16 на две PCI Express x8), хотя окончательных официальных данных на этот счет пока нет (впрочем, даже сама Intel сразу выпустила плату D955XBK с двумя слотами PCI Express x16).
|
Увеличить
| |

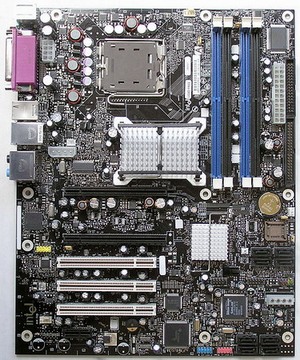

Плата Intel D955XBK с двумя слотами PCI Express x16 на чипсете i955X Express
|
По сути, на этом все заметные различия между чипсетами Intel 955X и 925XE заканчиваются, но если сравнивать i955X Express с появившимся незадолго до него чипсетом NVIDIA nForce4 SLI Intel Edition, то фактически окажется, что интеловский продукт никаких заметных преимуществ перед главным конкурентом (а эти чипсеты покрывают примерно один и тот же сегмент рынка) не имеет. Более того, продукт NVIDIA (хотя он и дороже), обладает некоторыми дополнительными бонусами по сравнению с Intel 955X в виде поддержки большего объема системной памяти (до 16 Гбайт), продвинутого контроллера памяти с мощным префетчером и оптимизацией для использования 1 T-Command (для меньшей латентности при обращениях к памяти), полноценной поддержкой режима SLI (от разработчика этой технологии), более быстрой шиной связи между мостами и независимым тактированием почти всех шин (что упрощает оверклокинг). Шины PCI Express x1 здесь обеспечиваются северным (а не южным, как у Intel) мостом, что устраняет ряд узких мест при использовании быстрой периферии, южный мост NVIDIA MCP04 имеет два порта UltraATA/133 (а не один UltraATA/100, как у Intel), которые также можно задействовать для создания RAID-массивов, 10 вместо восьми портов USB 2.0 и, наконец, чипсет NVIDIA имеет встроенный гигабитный сетевой контроллер с мощным брандмауэром ActiveArmor.
Среди достоинств Intel 955X Express по сравнению с NVIDIA nForce4 SLI Intel Edition можно отметить, разве что, теоретическую возможность организовать до 6 линий PCI Express x1 (вместо стандартных четырех; впрочем, ни одной такой платы я пока не видел), более качественный аудиоконтроллер Intel High Definition Audio и технологию Intel Matrix Storage, благодаря которой всего на паре SATA-дисков можно одновременно организовать массивы RAID 0 и RAID 1. Ну и, разумеется, то, что чипсет 955X изготовлен самим производителем процессоров, то есть грамотно и максимально полноценно поддерживает недавние (например, Intel AMT) и некоторые будущие (видимо, VT и LT) интеловские технологии, тогда как у NVIDIA это лишь первый чипсет для процессоров с архитектурой Intel NetBurst и некоторые недоработки в нем вполне возможны.
|
