Обзор материнской платы ASUS P5NT WS
В этом обзоре мы рассмотрим материнскую плату ASUS P5NT WS на урезанном чипсете NVIDIA nForce 680i LT SLI, предназначенную, в большей степени, для графических станций, так как она позволяет устанавливать три видеокарты, работающие в режимах x8, x8, х16 или х16, х1, х16, и объединять два графических ускорителя в SLI-конфигурацию. Кроме того, ASUS P5NT WS имеет очень редко встречающийся слот PCI-X и большие возможности организации SATA RAID массивов. Материнские платы на полноценной версии чипсета NVIDIA nForce 680i SLI рассчитываются больше на энтузиастов, поэтому их оснащают большей комплектацией и лучшей системой охлаждения, но все это в конечном итоге отражается на стоимости. Мы уже рассматривали подобную материнскую плату ASUS Striker, поэтому при необходимости вы сможете сравнить их возможности и определиться, что вас больше устраивает.
Спецификация материнской платы ASUS P5NT WS:

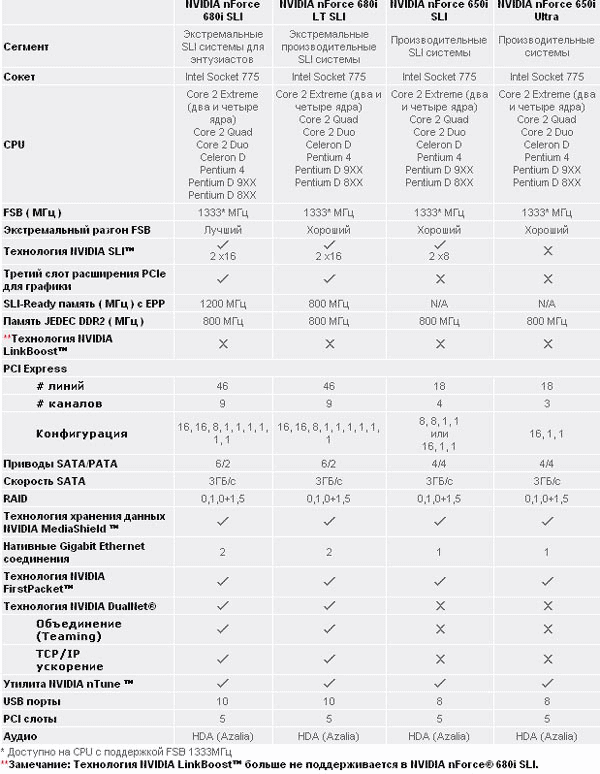

Сравнивая функциональные возможности по таблице спецификации полноценного чипсета NVIDIA nForce 680i SLI с NVIDIA nForce 680i LT SLI, на котором построена ASUS P5NT WS можно заметить, что отличия заключаются лишь в поддержке у первой частоты 1200 МГц SLI Ready памяти, и лучшими способностями разгона шины FSB.
Материнская плата ASUS P5NT WS упакована не совсем привычным способом – на обычную картонную коробку сверху надета еще одна «оберточная» упаковка, оформленная почти тем же способом. На лицевой ее части указывается поддержка 1333 МГц системной шины и операционной системы Windows Vista. Так как материнская плата ASUS P5NT WS предназначается в большей степени для рабочих графических станций, то на ней в фоновом виде изображены весьма довольные сотрудники.
Переднюю часть упаковки можно развернуть, как книгу, и внутри на разных языках расписаны некоторые возможности ASUS P5NT WS и логотипами обозначены поддерживаемые фирменные технологии: ASUS C. P.R., ASUS O. C. Profile, AI NOS, AI Overclocking, ASUS AI Booster Utility, ASUS MyLogo 2, CrashFree BIOS 2, ASUS EZ Flash 2, ASUS Q-Fan 2, AI Nap.
На обратной стороне изображен внешний вид материнской платы ASUS P5NT WS и сносками отмечены функциональные особенности, а также приведена спецификация.
Материнская плата ASUS P5NT WS, как и подобает относительно дорогому продукту, отлично укомплектована всем необходимым. Возможно, шести шлейфов SATA для некоторых пользователей будет и много, но если вы задумаете построить RAID-массив, то они лишними не покажутся. В комплект входит:
Материнская плата ASUS P5NT WS распаяна на текстолите коричневого цвета, и имеет лишь два заметных недостатка в компоновке, затрудняющих процесс подключения устройств. Первым недостатком является очень высокое размещение первого слота PCI-E x16 - вставленная в него видеокарта будет закрывать доступ к защелкам слотов оперативной памяти, что сильно затруднит процесс изъятия модулей. Второй недостаток, в большей степени вынужденный. Так, при расположении разъема IDE напротив слотов для видеокарты, приходится распаивать развернутый на 90º его вариант, чтобы совсем не исключить возможности подключения шлейфа. Но при этом в небольших корпусах будет достаточно сложно подключить к разъему IDE шлейф - советуем подключить шлейф до установки платы в корпус, а в случае необходимости, отключать только разъем от жесткого диска. Количество разъемов питания материнской платы ASUS P5NT WS увеличено до трех. В их число входят: 24-контактный ATX, 8-контактный ATX12V и 4-контактный PCIE 12V, для дополнительной подпитки слотов PCI-E. Установленную систему охлаждения, массивной не назовешь, хотя состоит она из двух тепловых трубок, которые объединяют медные радиаторы.
Южный мост MCP55PXE и контроллер NEC 720404, поддерживающий слот PCI-X, накрыты сплошным медным основанием с отверстием, в котором находиться тепловая трубка, но на нем совершенно отсутствуют ребра, что сильно ухудшает рассеивание тепла. Поэтому во время тестирования было не удивительно наблюдать сильный нагрев данной части системы охлаждения. Сверху на радиатор наклеена лента с надписью «TRIO», так как материнская плата ASUS P5NT WS получила от производителя прозвище «Голливудское трио» из-за наличия трех слотов для видеокарт PCIe х16. Южный мост MCP55PXE, отвечает за работу шести портов SATA и одного порта Ultra DMA 133/100/66/33. Четыре SATA разъема находятся у самого края материнской платы и развернуты на 90º, как и разъем IDE, чтобы к ним можно было подключиться в случае установки длинной видеокарты, которая может вовсе их закрыть. На ASUS P5NT WS можно формировать SATA RAID массивы 0, 1, 0+1, 5 и JBOD. В правом нижнем углу расположен разъем для подключения элементов передней панели. Для ускорения процесса их подсоединения, в комплекте идет привычный для плат ASUS набор Q-Connector. Разъем COM-порта размещен у нижнего края, возле BIOS. Джампер сброса настроек BIOS находится между самой флеш-микросхемой BIOS и батарейкой.
Материнская плата ASUS P5NT WS имеет три слота для видеокарт PCI-Eх16, скорость работы которых может распределяться в виде x8, x8, х16 или х16, х1, х16. При помощи технологии NVIDIA SLI можно объединить два графических ускорителя в одну единую систему, вставив видеокарты в синие слоты PCIE х16 и соединив их SLI мостом, при этом они обе могут работать на скорости х16. Длинный слот PCIX, поддерживаемый дополнительным контроллером NEC 720404, применяется для подключения таких карт расширения как высокоскоростные LAN, SCSI-RAID и других. Кроме этого на материнской плате есть еще два слота PCI-E x1 и один PCI. По нижнему краю текстолита разместились два порта FireWire и четыре порта USB. В левом нижнем углу находится аудио разъем фронт-панели, поддерживающий передачу звука в формате HDA и AC'97. По левому краю материнской платы ASUS P5NT WS, если перечислять снизу вверх, распаяны следующие микросхемы: контроллер FireWire VIA VT6308S, кодек 8-канального звука Realtek ALC888 и два гигабитных сетевых контроллера Marvell 88Е1116. Для контроля дежурного питания на материнской плате ASUS P5NT WS имеется зеленый светодиод, расположенный под слотом PCI-X.
Возле разъемов панели ввода/вывода сделано монтажное отверстие и расположены два порта USB, к которому можно будет подключить приобретенный отдельно фирменный Wi-Fi модуль для беспроводной связи.
Материнская плата ASUS P5NT WS имеет 8-канальный узел стабилизации питания процессора, собранный с применением дросселей с ферритовым сердечником и MOSFET NIKOS P0903BDG (25 В, 9,5 мОм, 50А) и SSM85T03GH (30 В; 6 мОм; 75А). Медный радиатор установлен только на трех фазах узла VRM.
С обратной стороны материнской платы под процессорным разъемом нанесено название технологии «ASUS Stack Cool 2», что означает, что PCB, на котором распаяна материнская плата ASUS P5NT WS, содержит специальную металлическую пластину в области процессорного разъема, которая позволяет распределять излишнее тепло по поверхности платы, исключая перегрев отдельных ее мест.
На панели ввода/вывода есть следующие порты: два PS/2 для клавиатуры и мыши, шесть аудио портов, четыре разъема USB, внешний SATA On-the-Go, два разъем RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF и LPT порт. Кроме того, в комплекте есть два модуля, которые позволят вывести на заднюю панель корпуса еще два порта USB и порт IEEE1394a.

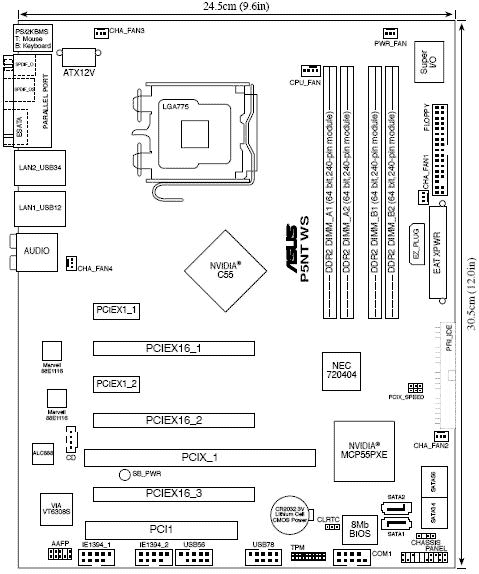

Возле разъема IDE размещен джампер переключения рабочей частоты слота PCI-X. К материнской плате ASUS P5NT WS можно подключить пять вентиляторов. Только один из них 4-контактный для кулера процессора, расположенный возле процессорного разъема. Остальные же разъемы 3-контактные - очень удобно размещены в разных частях материнской платы. При этом, из коннекторов для корпусных вентиляторов технологию автоматического управления скоростю Q-Fan 2 поддерживает лишь разъем CHA_FAN1. Отметим также, что на данной схеме из руководства пользователя есть некоторые расхождения с действительностью, так, например, показан порт TMP, который на самом деле не распаян, но не показаны два порта USB возле панели ввода/вывода. BIOS В материнской плате ASUS P5NT WS используется Award BIOS, с достаточно большим количеством настроек, необходимых для разгона.
В пункте «AI Tuning» подраздела «JumperFree Configurstion» устанавливается один из пяти возможных способов задания частоты.
|
