Тест двух бюджетных материнских плат под Socket 478

Не секрет: чем "навороченней" материнская плата, тем она дороже. Но всё же производители наряду с "представительскими" платами выпускают и бюджетные платформы на основе всё тех же высоких технологий. Отличие hi-end платформы от бюджетной – лишь в функциональности и дополнительных возможностях. Далеко не каждый готов выложить деньги, скажем, за возможность обновлять BIOS прямо из операционной системы – многим это просто ни к чему.

В этот раз речь пойдёт как раз о двух таких бюджетных платформах  ASRock P4S61 и PowerColor A350A-VF, имеющих встроенное графическое ядро и претендующих занять место в недорогом офисном ПК.

Перейдём непосредственно к делу. Ниже дана сравнительная таблица характеристик изучаемых материнских плат PowerColor A350A-VF и ASRock P4S61.

Из характеристик видно, что системная плата фирмы PowerColor превосходит по функциональности своего соперника фирмы ASRock. Чуть лучшая функциональность BIOS, больше портов, наличие SATA. Отчасти, эти преимущества обеспечивает чипсет, но не все.

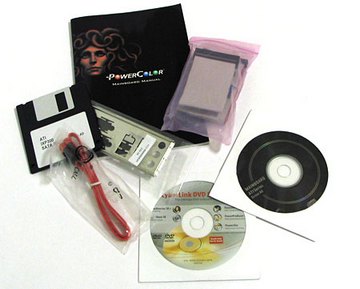

Комплект поставки состоит из:
1. Материнская плата;
2. Фирменная планка I/O;
3. Инструкция (без русского языка);
4. Планка USB на 2 порта;
5. Шлейфы Floppy, ATA100, SATA;
6. Floppy диск с драйверами SATA;
7. 2 компакт-диска с драйверами и софтом.

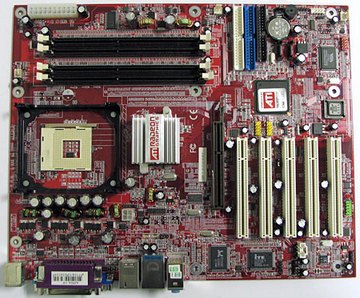

На первый взгляд – красивая “игрушка”, которую приятно держать в руках. При детальном осмотре выявилось наличие значительного количества дросселей и конденсаторов в цепях питания. Такое изобилие косвенно указывает на хорошо выполненную стабилизацию питания материнской платы. Основной 20-контактный разъём питания расположен в правом верхнем углу платы, а 4-х контактный разъём ATX 12V расположен посередине, с левой стороны. Как не крути, а такое расположение питающих разъёмов неизменно ведёт к торчащим проводам. На плате есть красный светодиод, показывающий питание платы в нерабочем положении. Из интересного: есть два разъёма для подключения дополнительных кулеров.

Разъёмы на системной плате:
• 2 IDE Ultra DMA 66/100/133 до 4-х устройств;
• Floppy;
• 2 Serial ATA;
• Internal audio (CD-in);
• SPDIF;
• IrDA;
• Consumer IR;
• 4 USB 2.0/1.14
• Front audio;
• 1394;
• Serial port (COM2);
• TV-out.

Интерфейсные разъёмы Serial ATA расположены в правом нижнем углу, в непосредственной близости к своему контроллеру VIA VT6307. RAID-технология реализована на нём же.

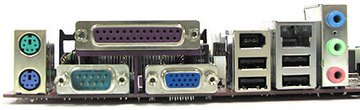

Рассмотрим интегрированную панель I/O. В неё входят следующие разъёмы:
• 4 USB 2.0/1.1;
• LAN port RJ-45;
• 1 1394 port;
• 1 Serial port (COM1);
• 1 Parallel port;
• PS/2 mouse  PS/2 keyboard;
• Audio jacks Line-in, Line-out, Mic-in
• VGA port.

А теперь перечислим плюсы и минусы материнской платы такой разводки.

Слот PCI1 слишком близко расположен по отношению к слоту AGP, что порой чревато сложностями его использования, когда в системе имеется видеокарта AGP. В дополнение, эта же видеокарта перекрывает замок слота памяти DIMM1. Неудобно расположены "джамперы" управления выходами аудио контроллера, а также разъёмы IrDA, CIR, CD-in. Доступ к ним легко теряется при заполнении слотов расширения PCI3-4. Также отсутствует порт MIDI (GAME), хотя это за недостаток считать сложно.

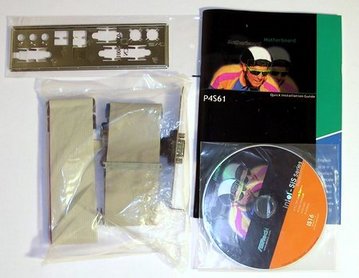

Так выглядит комплектация системной платы ASRock P4S61. Всё было упаковано в коробку со стандартным “спортивным” дизайном компании.

1. Материнская плата в пакете и с поролоном с обратной стороны;
2. Инструкция на разных языках, включая русский;
3. CD с программами PC-cillin 2002, ASRock PC DIY Live Demo, Audio Player и драйверами;
4. Планка COM порта;
5. Шлейф floppy;
6. Шлейф ATA100.

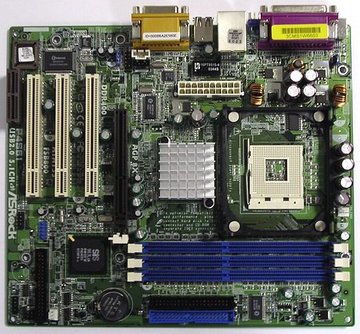

По сравнению с предшественником, стабилизация питания на плате выполнена скромнее, об этом свидетельствует малое количество дросселей и пустые распаечные места под конденсаторы. Питание платы производится 20-ти контактным разъёмом, расположенным слева от процессора.

Питающий разъём ATX 12V не задействован, другими словами, для питания платы сойдёт и более старый блок питания стандарта ATX 2.01. На системной плате есть дополнительный разъём для подключения второго кулера. Есть слот расширения AMR для подключения карты ASRock MR.

Разъёмы на самой системной плате:
• 2 IDE Ultra DMA 66/100/133 до 4-х девайсов;
• Floppy;
• Serial port conektor (COM1);
• 2 USB 2.0/1.1;
• Internal audio conector (CD-in);
• Front audio conector.

Что ж, ASRock – это бюджетная платформа, и изобилия функций на ней никто не ждал.

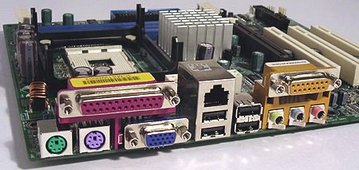

Далее – тыловая панель с I/O разъёмами. В неё входят следующие интерфейсы:
• 4 USB 2.0/1.1;
• LAN port RJ-45;
• 1 Parallel port;
• PS/2 mouse  PS/2 keyboard;
• Audio jacks Line-in, Line-out, Mic-in;
• GAME port;
• VGA port.

К сожалению, на плате отсутствует перемычка для сброса BIOS. Это является значительным минусом, ибо для сброса забытого пароля придётся вытаскивать батарейку, которая расположена под установленной в AGP слот видеокартой.

Перечислим вкратце технологии, реализованные в платформе ASRock P4S61.

• ASRock U-COP –защита процессора от перегрева;
• Hybrit Booster – безопасная технология разгона;
• Boot Failure Guard (B. F.G.) – восстановление рабочих параметров при неудачном разгоне.
