Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

В обзоре материнской платы ASUS M4A78 мы упоминали о более новых решениях ASUS M4A77TD и ASUS M4A77TD PRO, основанных на наборе системной логики AMD 770. Этот чипсет является нашим «старым знакомым» и более подробно особенности линейки этих микросхем мы рассматривали в обзоре материнской платы MSI K9A2 Platinum целых два года назад. Времени прошло с тех пор немало, а применительно к компьютерной индустрии так и целая эпоха. Однако это не мешает оставаться этим чипсетам актуальными до сих пор, позволяя с их помощью создавать как простые основы под офисный компьютер или мультимедийный центр, так и высокопроизводительные материнские платы для игровых систем.

Рассматриваемая нами материнская плата ASUS M4A77TD PRO, как отмечалось выше, основана на «бюджетном» чипсете AMD 770, однако назвать этот продукт бюджетным язык не поворачивается. А вот почему это так, мы и постараемся рассказать в нашем обзоре.

Обзор материнской платы ASUS M4A77TD PRO

Спецификация материнской платы ASUS M4A77TD PRO:

Производитель

ASUS

Модель

M4A77TD PRO

Чипсет

AMD 770 и SB710

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Socket AM3: Phenom II / Athlon II / Sempron 100 Series Processors
AMD 140W CPU Support
Support 45nm CPU

Системная шина

HyperTransport 3.0 поддерживающая 5200/2000 МТ/с

Используемая память

DDR3 1800(O. C.)/1600(O. C.)/1333/1066 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Слоты расширения

2 x PCIe 2.0 x16 (*blue@ x16 mode, black@ x4 mode)
1 x PCIe x1
3 x PCI

MultiGPU

ATI CrossFireX в режиме х16+х4

Дисковая подсистема

Южный мост AMD SB710 поддерживает:
5 x SATA 3.0 Гб/с поддержка SATA RAID 0, 1 и 10
1 х e-SATA 3.0 Гб/с
1 x UltraDMA 133/100 для подключения 2 РАТА устройств

LAN

Realtek 8112L PCIe Gb LAN

Звуковая подсистема

8-канальное аудио VT1708S High Definition Audio CODEC

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 (Клавиатура/Мышь)
1 х SPDIF выход (оптический)
1 x LPT порт
1 x COM порт
1 х eSATA
6 x USB 2.0/1.1
1 x RJ45 LAN
6 аудио разъемов для подключения 8-канального звука

Внутренние порты I/O

- CD-in коннектор
- 1 x audio разъем
- 1 x IDE
- 3 x USB 2.0/1.1 (6 портов)
- 1 x коннектор SPDIF-Out
- Разъем системной панели

BIOS

8 Mb Flash ROM
AMI BIOS, PnP, DMI v2.0, WfM2.0, ACPI v2.0a, SMBIOS 2.5

Фирменные технологии

- ASUS EPU-4 Engine
- ASUS Express Gate
- ASUS Turbo Key
- ASUS Q-Fan
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS MyLogo 2
- ASUS AI NET 2

Комплектация

Руководство пользователя;
2 x SATA кабель;
1 x UltraDMA 133/100/66 кабель;
1 x I/O Shield;
Диск с драйверами и утилитами.

Форм-фактор Размеры, мм

ATX
305 x 224

Сайт производителя

Http://www. asus. com/

Обновления BIOS и новые драйверы можно скачать со страницы поддержки страницы поддержки.

Все цены на ASUS M4A77TD PRO

Как видно из спецификации, материнская плата ASUS M4A77TD PRO имеет процессорный разъем Socket AM3 и, соответственно, работает с памятью стандарта DDR3. Но не в этом особенность платы. Главными достоинствами этого решения являются южный мост SB710, который позволяет поиграть в лотерею с фортуной при разблокировке отключенных ядер в новых процессорах AMD, и поддержка режима ATI CrossFireX, пусть и не в самой оптимальной конфигурации x16+x4, причем скорость последних четырех линий соответствуют спецификации шины PCI Express 1.0. И мы, конечно, не упустили возможности проверить, на что способна эта материнская плата.

Обзор материнской платы ASUS M4A77TD PRO

Упаковка материнской платы выполнена из плотного картона с качественной цветной полиграфией. На лицевой стороне коробки кроме названия платы указаны поддерживаемые процессоры, поддержка технологии ATI CrossFireX, мощная схема питания процессора и поддержка новой Windows 7.

Обзор материнской платы ASUS M4A77TD PRO

На обратной стороне коробки есть фотография самой платы, при помощи понятных пиктограмм показаны основные характеристики и особенности продукта, а также отдельно подчеркивается применение на плате 8+1-фазного стабилизатора питания процессора и технологий ASUS Express Gate и ASUS EPU.

Обзор материнской платы ASUS M4A77TD PRO

В комплекте с материнской платой ASUS M4A77TD PRO вы найдете:

    Инструкцию пользователя; Инструкцию по быстрой сборке системы; Два SATA-кабеля; Шлейф UltraDMA 133/100/66; Заглушку портов задней панели I/O Shield; DVD-диск с драйверами и утилитами.

Такой комплект поставки является достаточно скромным, особенно для продуктов версии PRO. В нем нет, как минимум, переходников питания для SATA-устройств, что может понадобиться многим. Так что советуем заранее удостовериться, что на вашем блоке питания достаточно разъемов для подключения SATA-устройств, да и мостик ATI CrossFireX идет в комплекте с видеокартой.

Обзор материнской платы ASUS M4A77TD PRO

Внешний вид платы при первом взгляде нареканий не вызывает, все выполнено качественно и добротно. Для установки плат расширения производитель оборудовал плату тремя разъемами PCI, из которых два могут перекрываться видеокартами с двухслотовой системой охлаждения в случае использования технологии ATI CrossFireX, и одним разъемом PCI Express x1. Оперативная память устанавливается в четыре разъема DIMM и максимальный объем ее может достигать 16 ГБ. И вот здесь мы обнаружили первый минус – из-за немного зауженного текстолита платы ее правый край висит в воздухе. Отсюда добрый совет: установите модули памяти до монтажа материнской платы в корпус и без крайней необходимости их не трогайте. Разъемы подключения питания и дисковой подсистемы также смещены к правому краю платы и совет здесь такой же, как и для памяти, – в собранном корпусе производите подключение предельно осторожно, придерживайте плату снизу, предотвращая ее чрезмерный изгиб и как следствие поломку.

Обзор материнской платы ASUS M4A77TD PRO

При установке длинной видеокарты разъемы SATA не блокируются, а до защелок разъемов оперативной памяти расстояние более чем приличное. Жаль, что этот плюс нивелируется висящим в воздухе краем платы.

Обзор материнской платы ASUS M4A77TD PRO

Под процессорным разъемом установлена пластина жесткости, предохраняющая плату от изгибания процессорными кулерами с излишне тугой защелкой. Никаких силовых элементов системы питания сюда не вынесено – все уместилось на лицевой стороне.

Обзор материнской платы ASUS M4A77TD PRO

Система охлаждения, примененная на материнской плате ASUS M4A77TD PRO, пассивная и состоит из двух алюминиевых радиаторов. Радиатор на чипсете имеет оригинальный дизайн и смотрится довольно красиво. Крепление его к плате тоже довольно редкое и необычное – подпружиненная пластмассовая клипса с фиксирующим металлическим стержнем. Такая фиксация радиатора смотрится красиво и более надежна, чем обычные подпружиненные клипсы. Южный мост SB710 охлаждается низкопрофильным пластинчатым радиатором, который так же имеет привлекательный внешний вид. Единственный небольшой минус системы охлаждения заключается в температуре компонентов. Так, во время тестирования температура северного моста составляла 46,7ºС, а южный мост нагрелся аж до 50ºС. Но эта проблема легко решается созданием хорошей внутрикорпусной вентиляции, так что обратите на это внимание при покупке корпуса – многие корпуса идут с предустановленными дополнительными вентиляторами, но если их нет, то позаботьтесь об их установке сами.

Обзор материнской платы ASUS M4A77TD PRO

Стабилизатор питания процессора - узел очень важный. И инженеры компании ASUS постарались обеспечить максимально стабильное питание. Для этого они использовали ШИМ-контроллер ASP0903, который поддерживает технологию энергосбережения EPU и управляет 8+1 фазой стабилизатора питания центрального процессора. Такая многофазная схема легко обеспечивает стабильным питанием современные многоядерные процессоры. Единственным небольшим минусом в этой схеме является использование четырехконтактного разъема ATX12V. Но минусом он будет только при использовании блоков питания с маленьким сечением проводов или некачественным разъемом, неспособным обеспечить хороший контакт. Для питания модулей памяти и чипсета на плате реализованы однофазные импульсные стабилизаторы. Вроде бы одна фаза это и не много, но учитывая невысокое энергопотребление этих элементов, однофазных стабилизаторов будет более чем достаточно.

Обзор материнской платы ASUS M4A77TD PRO

Мы проверили, насколько хорошо стабилизатор питания процессора работает под управлением технологии EPU. Для того чтобы включить этот аппаратно-программный комплекс, необходимо обязательно из BIOS активировать технологию энергосбережения C’n’Q. Измерения проводились с видеокартой EVGA GeForce 8600GTS. Во время тестирования дросселя узла питания процессора нагревались неравномерно и их температура колебалась в интервале от 46ºС до 64ºC, крайние верхние нагревались немного сильнее, что уже само по себе говорит о динамическом включении и отключении фаз питания в зависимости от нагрузки. Но температуры это одно, а энергопотребление - другое, поэтому полученные результаты мы представляем вам в виде таблички.

Режим

Простой, Вт

Загрузка процессора, Вт

C’n’Q выключено

92

142

C’n’Q включено

79

142

C’n’Q и EPU включено

76

142

Как видите, технологии энергосбережения прекрасно справляются со своими задачами и позволяют немного сэкономить электричество, которое в наше время все дороже.

Обзор материнской платы ASUS M4A77TD PRO

При создании дисковой подсистемы инженеры решили обойтись силами одного южного моста SB710. С его помощью на плате реализованы пять портов SATA с возможностью организации RAID-массивов уровней  0, 1 и 10, один порт e-SATA, который вывели на интерфейсную панель, а также интерфейс UltraDMA 133/100/66 для подключения двух PATA-устройств. Такая дисковая подсистема не содержит ничего лишнего, но при этом имеет все необходимое и подойдет подавляющему большинству пользователей. А для подключения периферии имеются двенадцать портов USB, половина из которых выведена на заднюю панель, а остальные разведены на плате.

Обзор материнской платы ASUS M4A77TD PRO

Интегрированная звуковая подсистема выполнена на восьмиканальном High Definition Audio кодеке VT1708S производства компании VIA. К небольшому плюсу данного кодека можно отнести поддержку оптического выхода S/PDIF. Системный монитор, обслуживание PS/2 мыши и клавиатуры, работа портов COM и LPT осуществляется при помощи контроллера ввода-вывода IT8712F-S производства компании ITE. Поддержку соединений по сети Ethernet осуществляет гигабитный LAN-контроллер Realtek 8112L.

Обзор материнской платы ASUS M4A77TD PRO

Интерфейсная панель материнской платы ASUS M4A77TD PRO имеет следующие порты ввода-вывода:

    комбинированный разъем PS/2 для подключения клавиатуры или мыши; шесть разъемов USB; COM-порт; LPT-порт; оптический выход S/PDIF; разъем e-SATA; разъем RJ45 для LAN-соединений; 6 аналоговых разъемов для подключения 8-канального звука.

Довольно богатый выбор портов – от устаревших, но еще так временами нужных, портов COM и LPT, и до современных e-SATA, USB и оптического выхода S/PDIF. Не хватает только порта IEEE 1394, а так все, что может понадобиться обычному человеку в повседневной жизни, на панели есть.

BIOS

Обзор материнской платы ASUS M4A77TD PRO

В основу BIOS лег код, написанный компанией AMI. Поскольку он встречается на всех платах ASUS, мы не будем «тянуть кота за хвост», а сразу перейдем к его основным возможностям и особенностям. Как и большинство плат этой компании, материнская плата ASUS M4A77TD PRO имеет функцию автоматического разгона системы до 10%. Пусть это и не много, но зато вполне безопасно и может использоваться любым пользователем без малейшего опыта оверклокинга.

Обзор материнской платы ASUS M4A77TD PRO

Поскольку нас интересуют максимальные возможности платы, мы будем проводить разгон в ручном режиме, с изменением частот и напряжений. Для удобства и наглядности мы свели все настраиваемые параметры в общую таблицу.

Параметр

Название меню

Диапазон

Шаг

Частота системной шины

CPU Bus Frequency

200-550 МГц

1 МГц

Частота шины PCI Express

PCIE Frequency

100-150 МГц

1 МГц

Множитель процессора

CPU Ratio

4-35

0,5

Частота контроллера памяти

CPU/NB Frequency

800-6000 МГц

200 МГц

Частота шины НТ

HT Link Speed

200-2600 МГц

200 МГц

Ширина шины НТ

HT Link Width

Auto, 4, 8, 16 бит

Частота памяти

DRAM Frequency

800, 1067, 1333, 1600 МГц

Настройка таймингов памяти

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3

Напряжения питания процессора

CPU Over Voltage

1,00-1,7 В

0,00625 В

Напряжения питания контроллера памяти

VDDNB Over Voltage

0,90-1,55 В

0,00625 В

Напряжение питания памяти

Memory Over Voltage

1,5-2,205 В

0,015 В

Напряжение питания северного моста

RX780 Voltage

Auto, +50, +100, +150 мВ

Напряжение питания южного моста

SB Voltage

Auto, +50 мВ

Обзор материнской платы ASUS M4A77TD PRO

Наш тестовый процессор прекрасно получилось сделать четырехъядерным, разблокировав отключенное ядро. Будет ли при покупке процессора фортуна благосклонна к вам, не известно, но поиграть в эту лотерею материнская плата позволяет.

Обзор материнской платы ASUS M4A77TD PRO

Системный монитор расположен на вкладке «Power». Он довольно обычен и ничем особым не выделяется. Мониторинг системы заключается в отображении текущих температур процессора и материнской платы, скорости вращения вентиляторов и напряжения на ядре процессора и основных линиях питания. Здесь же можно включить функцию автоматического управления вентиляторами Smart Q-FAN и настроить параметры ее работы.

Обзор материнской платы ASUS M4A77TD PRO

На вкладке «Tools» вы получите доступ к фирменным технологиям ASUS EZ Flash 2, ASUS Express Gate и AI NET 2.

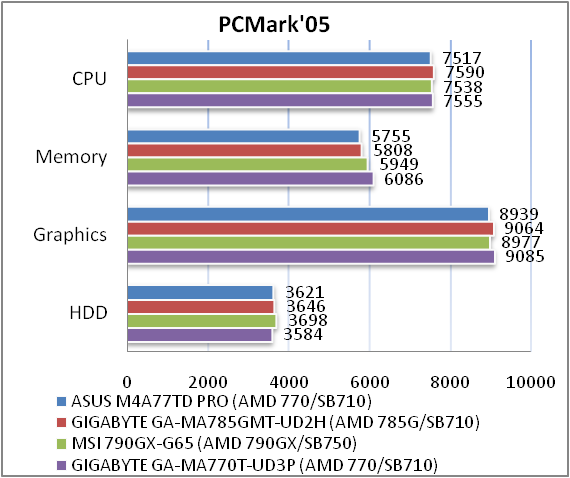

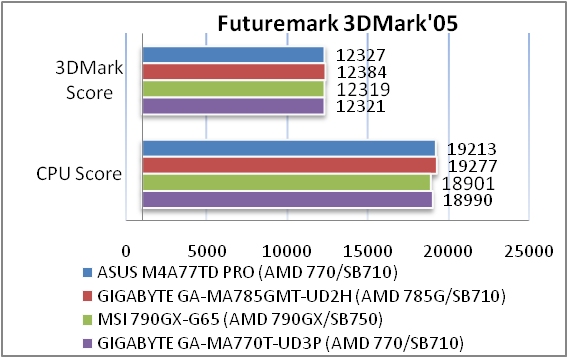

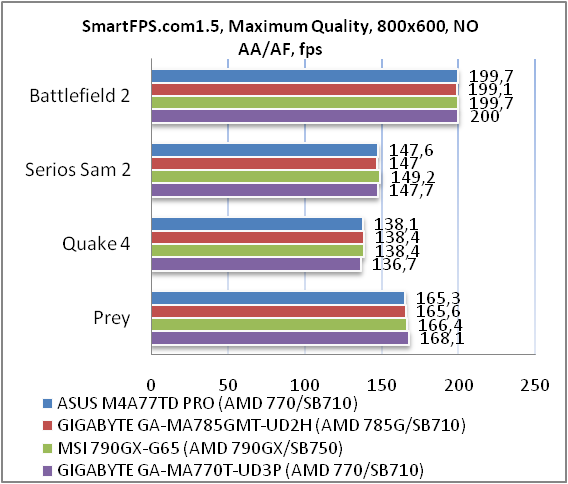

Тестирование

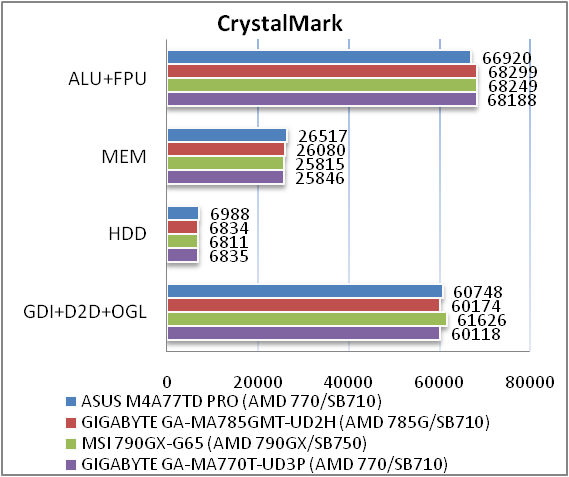

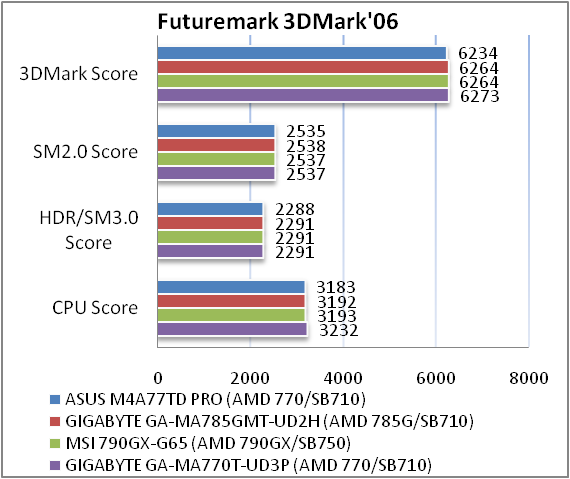

Для тестирования производительности материнской платы ASUS M4A77TD PRO был использован следующий комплект оборудования:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

В ходе тестирования при номинальных режимах работы материнская плата ASUS M4A77TD PRO ни в чем не уступает своим конкурентам, а это говорит нам о хорошо отлаженной версии BIOS.

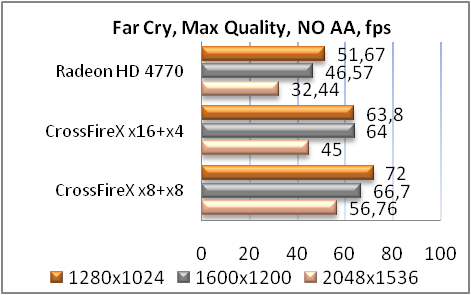

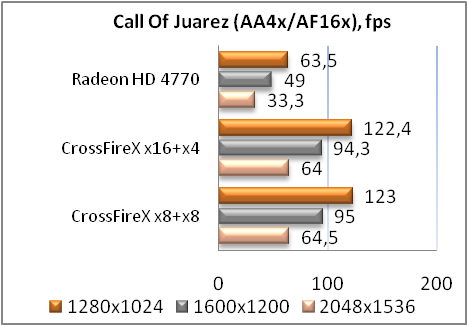

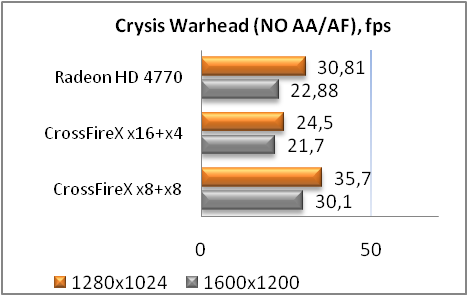

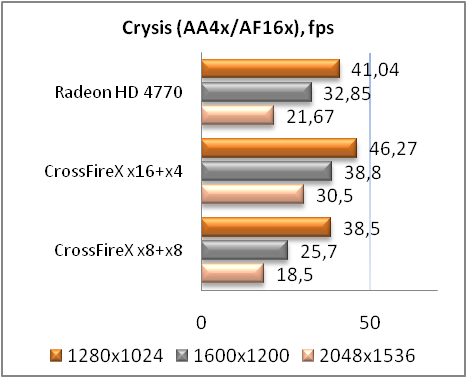

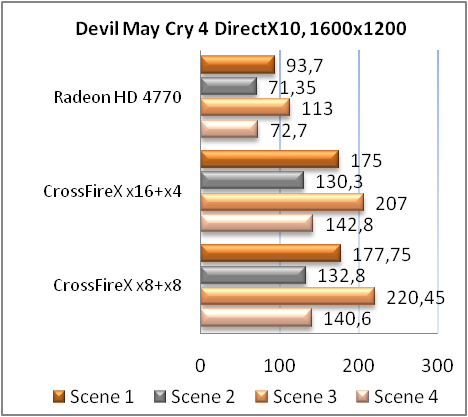

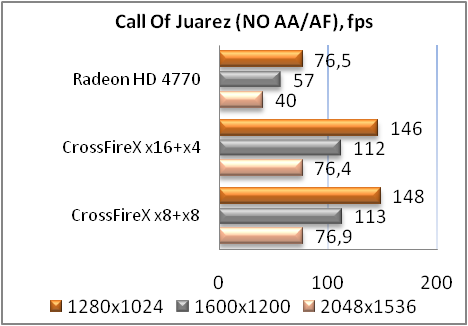

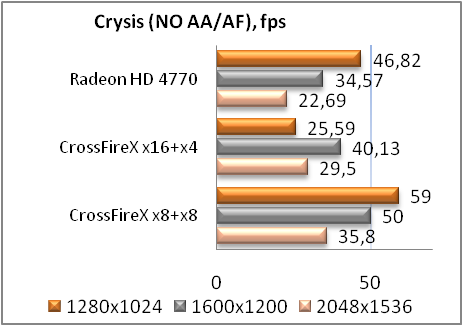

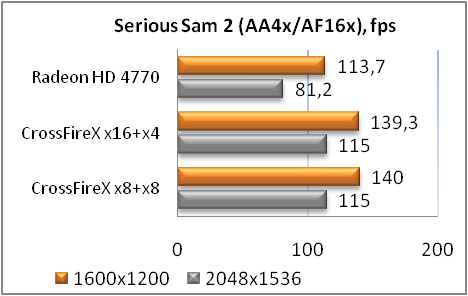

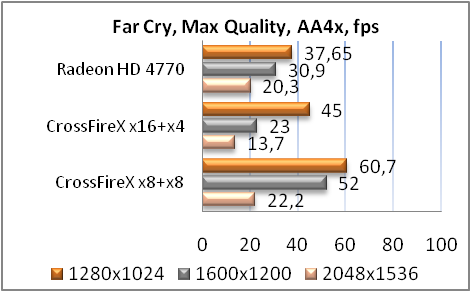

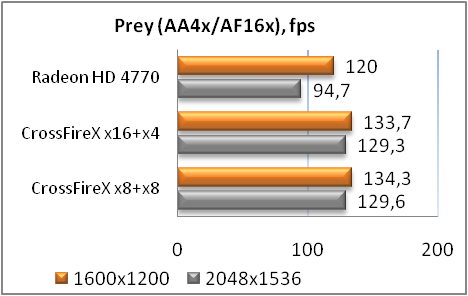

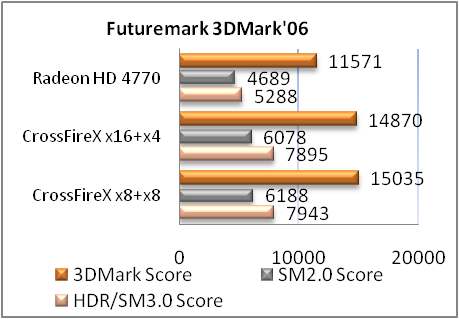

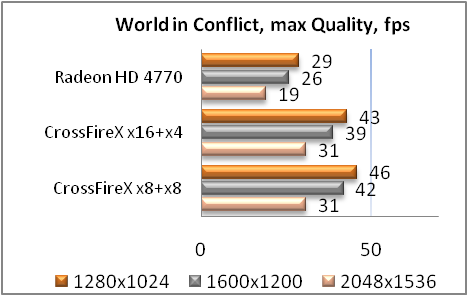

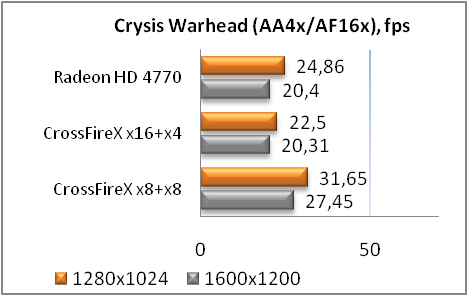

Тестирование работы платы в режиме CrossFireX

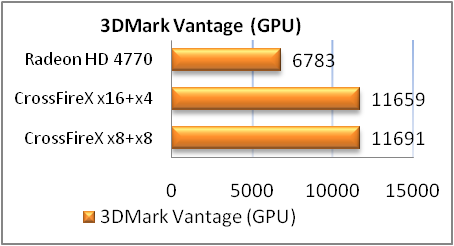

Тестирование возможностей видеоподсистемы в режиме объединения видеокарт по технологии CrossFireX проводилось на видеокартах ASUS EAH4770 FORMULA/DI/512MD5. В качестве оппонента была выбрана плата GIGABYTE GA-MA790XT-UD4P, которая работала в режиме CrossFireX x8+x8.

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Пусть примененный на плате режим CrossFireX х16 + х4 считается не оптимальным, но, как показали тесты, он практически не уступает CrossFireX х8 + х8 и способен значительно улучшить гемплей, хотя в тяжелых режимах его эффективность заметно снижается.

Возможности разгона

Обзор материнской платы ASUS M4A77TD PRO

Обзор материнской платы ASUS M4A77TD PRO

Материнская плата поддерживает работу оверклокерской утилиты AMD OverDrive. С ее помощью можно разогнать систему прямо из-под Windows. Многим эта утилита нравится, ведь с помощью нее можно получить неплохой разгон и для этого не нужно перезагружаться и подбирать параметры в BIOS.

Обзор материнской платы ASUS M4A77TD PRO

В нашей тестовой лаборатории частоту системной шины удалось поднять до 325 МГц, что является довольно хорошим результатом. Одним из неудобств при разгоне материнской платы можно считать, что при увеличении частоты тактового генератора, тайминги оперативной памяти автоматически не изменяются, а соответствуют изначальной настройке, а, значит, их приходится подбирать вручную.

Тестирование звукового тракта на основе кодека VIA VT1708S

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.28, -0.16

Хорошо

Уровень шума, дБ (А)

-75.7

Средне

Динамические диапазон, дБ (А)

75.3

Средне

Гармонические искажения, %

0.217

Плохо

Гармонические искажения + шум, дБ(A)

-47.9

Плохо

Интермодуляционные искажения + шум, %

0.443

Плохо

Взаимопроникновение каналов, дБ

-75.9

Очень хорошо

Интермодуляции на 10 кГц, %

0.399

Средне

Общая оценка

Средне

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.23, -0.17

Очень хорошо

Уровень шума, дБ (А)

-75.7

Средне

Динамический диапазон, дБ (А)

75.4

Средне

Гармонические искажения, %

0.033

Хорошо

Гармонические искажения + шум, дБ(A)

-65.1

Средне

Интермодуляционные искажения + шум, %

0.078

Хорошо

Взаимопроникновение каналов, дБ

-71.4

Хорошо

Интермодуляции на 10 кГц, %

0.101

Средне

Общая оценка

Хорошо

Все хорошо было с платой – и высокая производительность, и неплохой разгонный потенциал, а вот со звуком получилась осечка. Инженеры должны были постараться с обвязкой звукового кодека, чтобы он звучал не хуже, чем другие встроенные решения.

Выводы

Подводя итоги можно сказать, что материнская плата ASUS M4A77TD PRO является очень привлекательным предложением и на ее основе можно собрать как обычный домашний или офисный компьютер, так и мощную игровую станцию. Очень приятно видеть, что чипсет AMD770, легший в основу платы, не сдает свои позиции и демонстрирует отменную производительность. Дополнительную привлекательность плате обеспечивает южный мост SB710, ведь благодаря ему ASUS M4A77TD PRO может разблокировать отключенные ядра у новых процессоров AMD.

Достоинства:

    высокий разгонный потенциал; возможность разблокировки отключенных ядер ЦП; возможность объединения видеокарт в режиме CrossFireX; качественная схема питания; относительно невысокая цена.

Недостатки:

    не закрепленный правый край платы; четырехконтактный разъем ATX12V; организация CrossFireX по не самой оптимальной схеме х16+х4; отсутствие поддержки интерфейса FireWire; скромный комплект поставки.
