Обзор материнской платы MSI K9N Neo V2
Несмотря на выход новых материнских плат на чипсетах AMD 7 серии с поддержкой Hyper Transport 3.0 пройдет еще какое-то время прежде чем предложения на них станут в полной мере актуальными для пользователей всех категорий. А пока AMD «исправляет ошибки», сделанные при производстве процессоров AMD Phenom, и готовит к выпуску новые недорогие процессоры, старые модели материнских плат остаются востребованными. Делая выбор между компьютерными системами Intel и AMD, в сторону последних пользователи смотрят с точки зрения более низкой стоимости при тех же функциональных возможностях. И когда приходится выбирать между «старыми» и новыми платформами, которые безусловно имеют преимущества, то иной раз не хочется мириться с более высокой стоимостью, которая обусловлена новизной. Ведь по сути преимуществ у новых платформ на самом деле не так уж много - это поддержка HyperTransport 3.0 и PCI Express 2.0. При этом новый стандарт шины PCI Express 2.0 хотя и обеспечивает удвоенную пропускную способность, но на практике для одной видеокарты он не приносит ощутимой пользы и этот факт мы подтвердили, тестируя видеокарту ASUS GeForce 8800 GT 512Mb. Хотя, с точки зрения разгона платформы на чипсетах AMD 7-й серии конечно выглядят привлекательней, но оверлокингом занимаются далеко не все. Так что продолжаем знакомиться с массовыми платформами, и в этот раз протестируем материнскую плату MSI K9N Neo V2 на чипсете NVIDIA nForce 520. Спецификация материнской платы MSI K9N Neo V2:
Материнская плата MSI K9N NEO V2 упакована в картонную коробку зеленого цвета, на которой изображен космический корабль. В комплект входит:

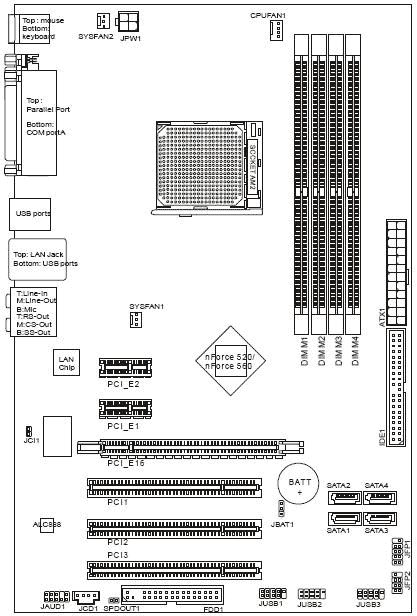

Материнская плата MSI K9N NEO V2 распаяна на том же PCB, что и MSI K9N NEO V3. Компоновка у этих материнских плат достаточно хорошая – разъемы питания расположены по краям, а защелки слотов оперативной памяти перекрываться видеокартой не будут. Хотя все же есть и некоторые замечания. Так, в верхний слот PCIe x1 можно будет вставить только очень короткую плату, так как недалеко от него находиться достаточно габаритный алюминиевый радиатор. Еще одним недостатком является размещенный в левом нижнем углу разъем FDD - подключенный к нему шлейф не получится аккуратно уложить в корпусе. Материнская плата MSI K9N NEO V2 лишена полимерных конденсаторов, которыми оснащается чуть более дорогая материнская плата MSI K9N NEO V3. Чипсет NVIDIA nForce 520 поддерживает четыре порта SATA с возможностью создания RAID массивов 0, 1, 0+1, 5, JBOD и один разъем IDE, который позволяет подключить два устройства UltraDMA 133/100/66/33. В правом нижнем углу размещены шесть портов USB, которые имеют цветную маркировку. Разъемы фронт-панели, расположенные в нижней части с правого края, также имеют цветовую маркировку, упрощающую процесс подключения. Джампер сброса BIOS удобно расположен возле батарейки. На материнской плате MSI K9N NEO V2 есть три слота PCI, два PCIE х1 и один слот для видеокарты PCIE х16. С левого края материнской платы распаян HDA кодек 8-канального звука Realtek ALC888, а возле панели разъемов ввода/вывода находится гигабитный сетевой контроллер Realtek RTL8111B. Аудиоразъем фронт-панели находится в левом нижнем углу платы и поддерживает стандарты HDA и AC’97. Стабилизатор питания процессора трехканальный, собран на конденсаторах с жидким электролитом и на N-канальных полевых транзисторах Infineon IPD09N03lA (25 В, 8,6 мОм, 50 A). Рамка крепления процессорного кулера имеет только 2 зубца, что не очень надежно. На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, LPT и COM порт, разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука. На материнской плате MSI K9N NEO V2 есть три разъема для подключения вентиляторов: 4-контактный для процессорного кулера расположен чуть выше разъема AM2, возле слотов оперативной памяти; а еще два 3-контактных для корпусных вентиляторов размещены с левой стороны материнской платы. BIOS В материнской плате MSI K9N NEO V2 используется AMI BIOS. Для проведения тестирования мы обновили прошивку до Ver. 2.4 (23.11.07). Практически все настройки, необходимые для разгона, собраны в разделе «Frequency/Voltage Control».
В окне Hardware Monitor можно следить за: Кроме этого, в настройке «CPU Smart FAN Target» можно включить функцию автоматического управления скоростью вращения процессорного кулера, причем задается она значением температуры, которому будет соответствовать минимальная скорость вращения - 40, 45, 50, 55º С. В пункте «CPU Min. FAN Speed (%)» в процентах определяется минимальное напряжение питания процессорного кулера. Кроме этого, для процессорного кулера предполагается также указать вид разъема питания: 3-контактный или 4-контактный, от чего будет зависеть способ регулирования напряжения питания. Проводя стандартную процедуру испытания возможностей тактового генератора системной шины, мы смогли поднять его частоту до 330 МГц. Это очень хороший показатель, но вряд ли им получится воспользоваться в полной мере, так как в настройках BIOS практически отсутствует возможность нормально повысить напряжение питания на процессоре и совсем отсутствует настройка питания шины HyperTransport. И из-за этого вместо хорошего разгона системы можно рассчитывать только на небольшое повышение производительности. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.
Материнская плата MSI K9N NEO V2 имеет достаточно высокий уровень производительности. Имея возможность проверить работоспособность с процессорами AMD Phenom, мы не упустили ей воспользоваться, и как оказалось, скорее всего, из-за не подкорректированной версии BIOS материнская плата с ними пока не запускается. Выводы Материнская плата MSI K9N NEO V2 является недорогой платформой для компьютера на процессорах AMD, которая вполне сможет работать как в режиме игровой конфигурации, так и просто домашней многозадачной системы. К сожалению, возможности разгона у MSI K9N NEO V2 не очень располагают к получению высоких результатов, хотя возможности тактового генератора у нее вполне приличные и достигают отметки 330 МГц. Выбирая между моделями MSI K9N NEO V2 и очень похожей MSI K9N NEO V3 на nForce 560, в большей степени придется определиться, нужны ли вам надежные полимерные конденсаторы на материнской плате, так как другими функциональными качествами эти модели фактически не отличаются. Достоинства:
Недостатки:
|
