Обзор корпуса Raidmax SIRIUS

Продукцию компании Raidmax нам приходиться тестировать впервые. Компания Raidmax занимается изготовлением и распространением корпусов, блоков питания, кулеров. Наиболее известными из этого перечня являются, конечно же, корпуса. Они выделяются своим оригинальным дизайном и новаторским исполнением, и рассчитаны на запросы покупателей со средними финансовыми возможностями. Примечательной особенностью корпуса является большое количество вентиляторов с синей подсветкой и три дополнительных аналоговых индикатора, расположенных на двери. Я считаю, что большинству потенциальных покупателей было бы интересно знать, на сколько практичны эти индикаторы, или это всего лишь «пыль в глаза».

 Обзор корпуса Raidmax SIRIUS

Модель носит красивое название «SIRIUS», наверное не каждый читатель, как и впрочем автор, знает что конкретно носит это громкое имя в действительности. Понятно, что название прямо связано с космическим телом, но точного определения даст наверное не каждый читатель, поэтому проясняем: «Си? риус (лат. Sirius), α Большого Пса — ярчайшая звезда ночного неба. Она видна из любого региона Земли, кроме окрестностей Северного полюса. Сириус удалён на 8,6 световых лет от Солнечной системы и является одной из ближайших к нам звёзд. Она имеет массу примерно в 2,4 массы Солнца.»

После выяснения точного происхождения названия модели становиться понятно, почему в корпусе предустановлено целых три вентилятора с синей подсветкой и три индикатора с подсветкой того же цвета.

Смотрим на спецификацию:

Raidmax SIRIUS

Типоразмер корпуса

Midi Tower

Поддерживаемые форм-факторы материнских плат

ATX; microATX

Количество отсеков

5,25" внешние x 5
3,5" внешние x 2
3,5" внутренние x 3

Поддержка плат расширения

7

Дополнительные разъемы ввода/вывода

Передняя панель: USB x 2 , Audio x 2 (наушники, микрофон)

Материал

Алюминий и сталь

Система охлаждения

Передняя панель: 120 мм х1 (предустановлен),
Задняя панель: 120 мм х1 (предустановлен),
Боковая панель: 80 мм х 1 (предустановлен)

Кнопки

Power, Reset

Индикаторы

Power, HDD
Дополнительные: температуры, скорости вращения, обращения к HDD

Блок питания

Отсутствует

Размеры корпуса (ВхШхГ), мм

522 x 205x 450

Масса (нетто), кг

Н/д

Обзор корпуса Raidmax SIRIUS

Корпус упакован в красочную и стильную картонную коробку, на которой размещены фотографии модели в двух существующих цветовых решениях: черном и серебряном. К сожалению, упаковка не оснащена ручкой для переноски. Внутри коробки корпус, как принято, обернут в полиэтилен и зафиксирован пенопластом.

 Обзор корпуса Raidmax SIRIUS

Может я плохой материаловед, но по моему личному мнению, единственной деталью действительно сделанной из алюминия, является лишь дверца, ко всем остальным элементам очень здорово пристает магнит. Поэтому к тайваньскому производителю сразу возникает вопрос по поводу обещанной «полностью алюминиевой конструкции».

 Обзор корпуса Raidmax SIRIUS

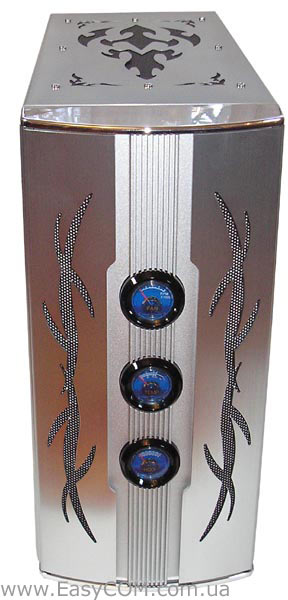

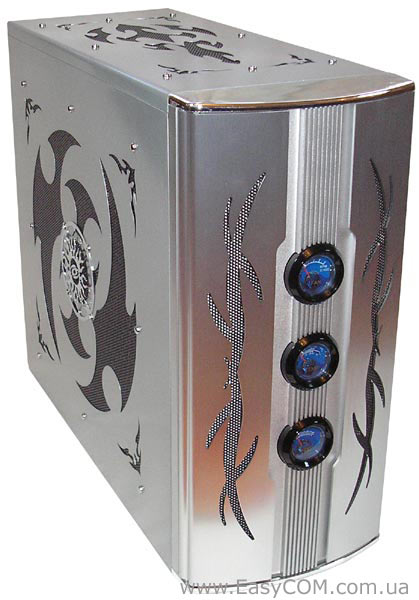

Внешняя поверхность алюминиевой двери отлично отшлифована, а по средине покрыта специальным декоративным напылением. По центру двери установлены большие круглые аналоговые измерители. В самом верхнем положении находиться измеритель скорости вращения вентилятора (до 8000 об/мин), посередине – измеритель температуры (от 10 до 80 С), внизу – индикатор обращения к жесткому диску. Эти индикаторы подсвечиваются синей подсветкой и управляются электроникой, находящейся в двери. Кроме этого данная электроника может осуществлять автоматическое регулирование скорости вращения вентилятора в зависимости от показаний датчика температуры. Очень жаль, что каких либо технических характеристик системы и руководства по подключению в маленькой инструкции найти не удалось, поэтому наш вариант подключения и способы применения системы регулирования смотрите ниже в статье.

 Обзор корпуса Raidmax SIRIUS

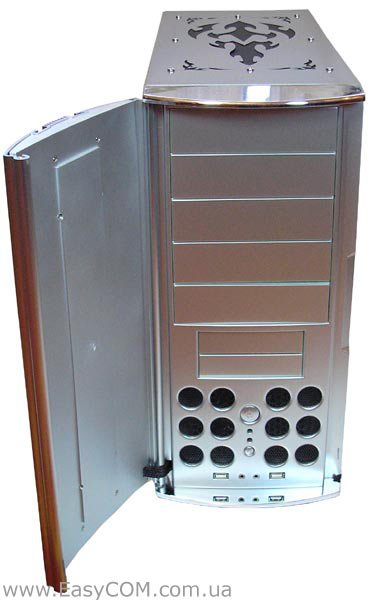

Передняя панель полностью пластиковая и реалистично окрашена в серебряный цвет алюминия. На передней панели имеется целых пять отсеков для устройств 5,25" и для двух внешних  устройств 3,5". Под отсеками 3,5" в панели сделаны большие круглые отверстия, через которые видна синяя подсветка вентилятора установленного внутри. Большая кнопка Power расположена по центру, немного ниже находиться зеленый и красный светодиодные индикаторы «работа компьютера» и «активность жестких дисков», соответственно. Под индикаторами находиться небольшая кнопка Reset. Панель разъемов быстрого доступа располагается над нижним зеркальным козырьком, она включает: два разъема USB и два Audio-порта. Обратим внимание на то, что для доступа к этим разъемам вам придется открывать дверь.

Внутренняя часть двери полностью обшита пластиком и поэтому декоративно-вентиляционная решетка, которая заметна на внешней части практического назначения не имеет. По этой причине эффективность охлаждения от работы 120 мм вентилятора установленного на передней панели резко падает в закрытом положении двери. С правой стороны двери, сверху и снизу зажаты небольшие металлические стержни, которые притягиваются магнитами, фиксируя дверь в закрытом положении.

 Обзор корпуса Raidmax SIRIUS

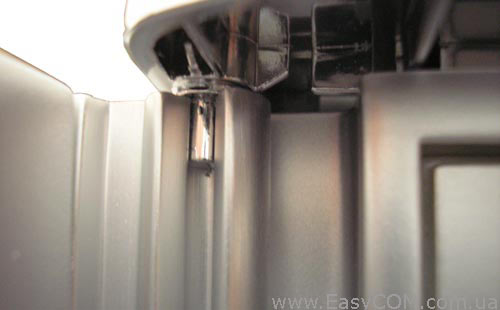

С левой стороны алюминиевая часть двери изогнута для крепления её к корпусу. Сверху и снизу передней панели красуются блестящие козырьки. На самом деле они пластиковые, а напыление, которым они покрыты, очень капризное – на нем легко можно оставить отпечатки и царапины. За эти пластиковые  козырьки и держится относительно легкая алюминиевая дверь. Пластик может иметь различные механические свойства, и такой способ совсем не критичен, ко всему прочему втулочное соединение пластик-металл тихое и не издает неприятных звуков. Насколько прочен именно этот пластик мы, к сожалению, не проверяли, но пользователям советуем, лишний раз не испытывать его прочность и бережно открывать дверцу.

 Обзор корпуса Raidmax SIRIUS

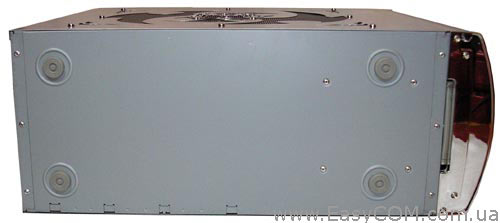

Корпус будет стоять на четырех пластиковых ножках.

 Обзор корпуса Raidmax SIRIUS

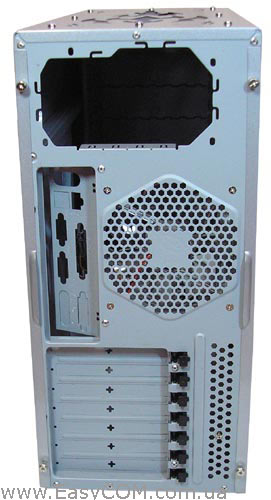

Задняя панель имеет стандартный вид. Заметно отсутствие блока питания и монтажные отверстия сделаны только для одного 120 мм вентилятор. Обе боковые панели крепятся на ручных винтах.

 Обзор корпуса Raidmax SIRIUS

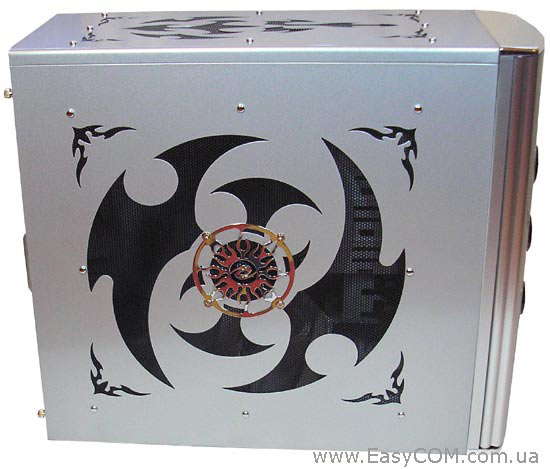

Левая боковая панель имеет декоративные узорчатые вырезы, а по середине установлен 80 мм вентилятор с синей подсветкой, работающий на выдув. Правая боковая панель сплошная, она как и левая, крепиться двумя ручными винтами и имеет ручку для удобного снятия.

 Обзор корпуса Raidmax SIRIUS

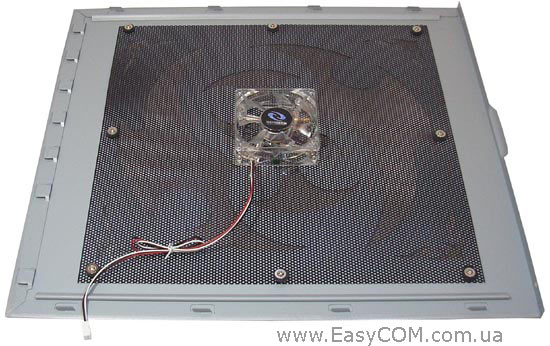

С внутренней части боковой панели винтами с резиновыми уплотнителями прикручена металлическая сетка, которая должна обеспечить элементы компьютера дополнительной вентиляцией.

Обзор корпуса Raidmax SIRIUS

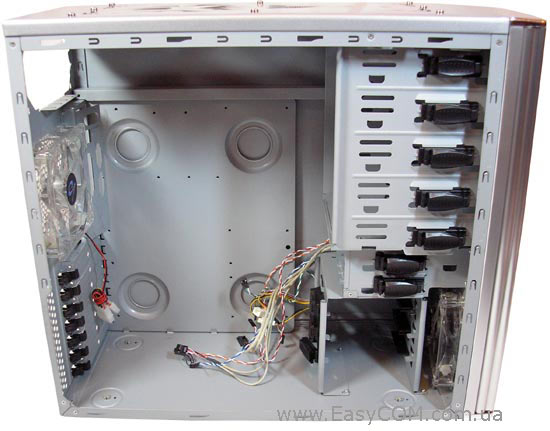

Внутри имеется достаточно пространства. Сразу обращает на себя внимание хорошая обработка кромок, углов и поверхностей. Внутри лежала комплектация – небольшая инструкция и набор крепежных винтов.

 Обзор корпуса Raidmax SIRIUS

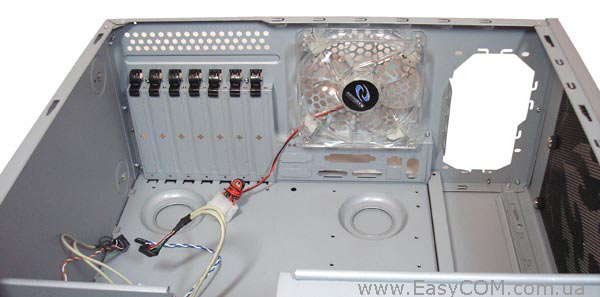

На задней панели установлен  прозрачный 120 мм вентилятор с синей подсветкой, работающий на выдув. Заглушку от разъемов материнской платы и семь заглушек карт расширения придется выламывать. Фиксировать карты расширения можно будет как специальными зажимами, так и обычными винтами. В процессе сборки тестового стенда, мы выяснили, что безвинтовая система крепления практически не обеспечивает нужной степени прижатия плат расширения к корпусу, поэтому, скорее всего лучше будет использовать обычные винты.

 Обзор корпуса Raidmax SIRIUS

Обзор корпуса Raidmax SIRIUS

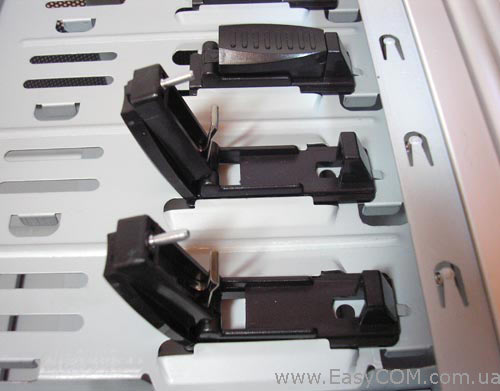

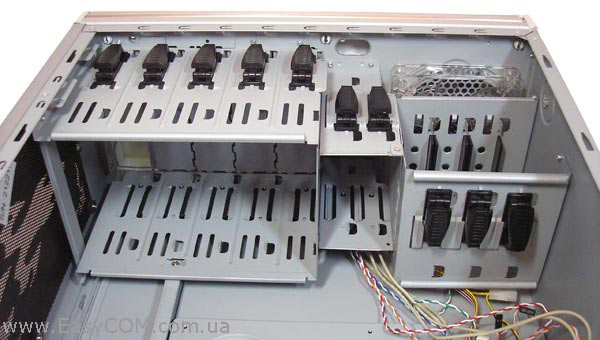

Все отсеки для внешних и внутренних устройств оборудованы безвинтовым креплением с обеих сторон, представляющим собой защелку с небольшим стержнем, который попадает в отверстие для винта. Для удобной инсталляции, корзина жестких дисков развернута относительно остальных отсеков на 90?. Способ фиксации устройств в корзине жестких  дисков, которая способна разместить лишь три устройства, немного отличается. С левой стороны расположены те же защелки, а с правой стороны пластиковые дорожки, которые придают дополнительной фиксации, жестко прижимая «винчестеры». Корзина обдувается 120 мм вентилятором с подсветкой.

 Обзор корпуса Raidmax SIRIUS

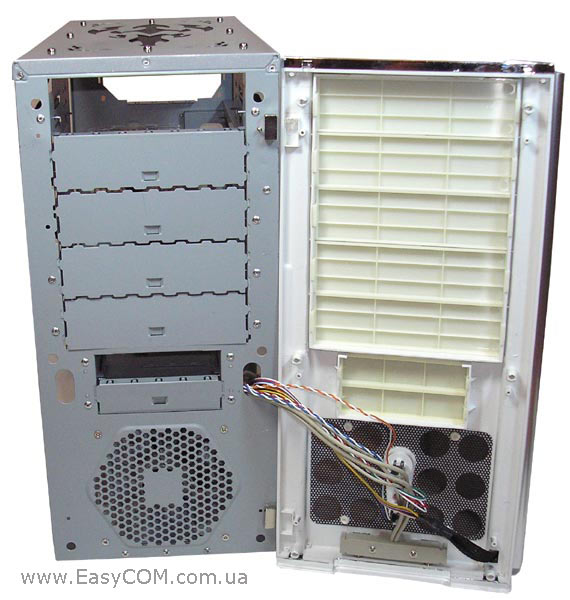

Чтобы отсоединить переднюю панель от шасси сначала нужно будет отвинтить винты со стороны шасси, после чего привычным способом снять панель, которая держится на шести защелках. Шлейф проводов от измерителей двери увязан в оплетку, которая предотвращает перетирание изоляции. Верхние отсеки для устройств 5,25" и 3,5" не имеют заглушек, во всех остальных отсеках их придется выламывать. На передней панели имеются монтажные отверстия только для установки 120 мм вентилятора.

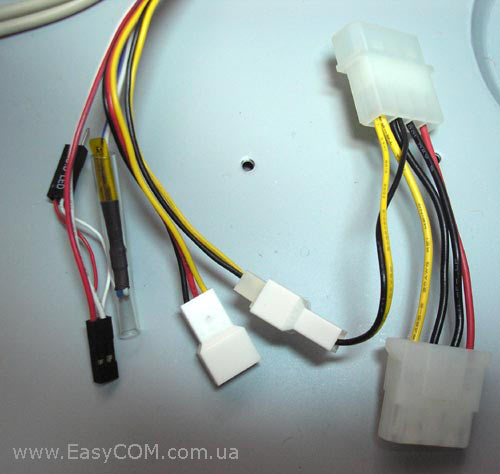

Шлейфы портов на передней панели USB и Audio, очень удобно подсоединены к одному разъему, поэтому их не нужно будет «попиново» собирать.

Так как руководства, объясняющего каким образом и что можно подключать к системе автоматического регулирования, не было и в комплекте ни на сайте производителя, то мы приводим свою версию подключения и опишем их назначение.

1) Начнем с самого простого – индикатора обращения к жестким дискам. Этот индикатор, в некоторой степени дублирует стандартный светодиодный индикатор. Чтобы подключить этот измеритель на шлейфе имеется два запаралеленых и подписанных (HDD) разъема. Поэтому один из этих разъемов подключаем к материнской плате, а другой, не попутав полярность (лучше ориентироваться по цвету проводов: белый - минус), соединяем с промаркированным таким же образом разъемом от светодиодного индикатора.

 Обзор корпуса Raidmax SIRIUS

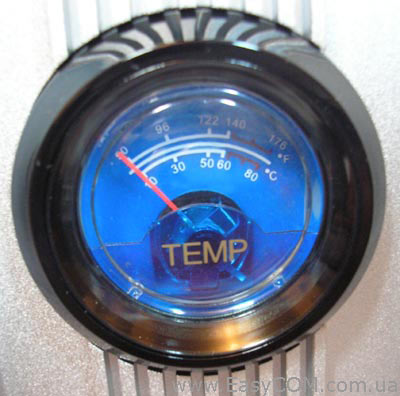

2) Измеритель температуры отображает величину температуры замеряемой датчиком. Мы провели небольшой эксперимент и прислонили датчик к горячей чашке – индикатор отобразил температуру приблизительно равную 80?С. При этом обороты вентилятора, подключенного к трехконтактному разъему шлейфа двери, резко увеличились до максимума. Таким образом мы узнали, о существовании схемы автоматического регулирования скоростью, о которой нигде ничего не говорилось. Можно предположить, что этот регулятор настроен на стабилизацию температуры воздуха внутри корпуса.

 Обзор корпуса Raidmax SIRIUS

3) Для подключения питания всей измерительной системы на шлейфе есть разъем для периферийных устройств с переходником.

4) Вентилятор или только датчик скорости вращения подключается к 3-pin разъему. К сожалению, только один вентилятор в корпусе имеет подходящий разъем. Это 80 мм вентилятор, расположенный на боковой панели, вряд ли от изменения только его скорости можно будет добиться эффективного регулирования температуры внутри корпуса. Поэтому, наверное, стоит рассмотреть другие варианты использования индикатора скорости вращения. Одним из наиболее интересных таких вариантов, является отображение скорости вращения процессорного кулера, подключенного через ручной регулятор.

Тестирование

При тестировании использовался Стенд для тестирования Корпусов:

- Материнская плата ASUS M2N-SLI Deluxe на nForce 570 SLI (AM2, DDR2, ATX)
- Процессор AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
- Кулер Akasa AK859 CU для Socket 754/939/940/AM2
- Оперативная память 2 х DDR2-800 1024 Мб Apacer PC6400
- Видеокарта Gigabyte GV-NX76G256D GeForce 7600GS 256Mb DDR2 PCI-E
- Жесткий диск Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
- Оптический привод ASUS DRW-1814BLT SATA
- Блок питания Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

 Обзор корпуса Raidmax SIRIUS

Обзор корпуса Raidmax SIRIUS

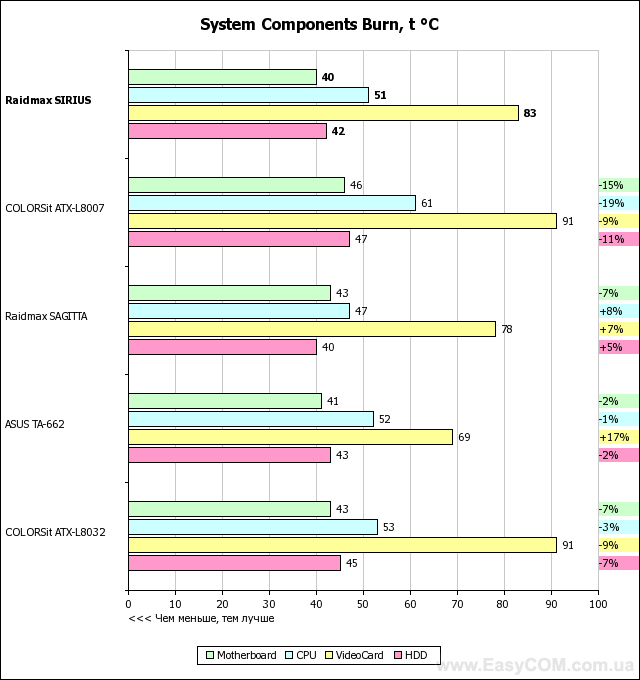

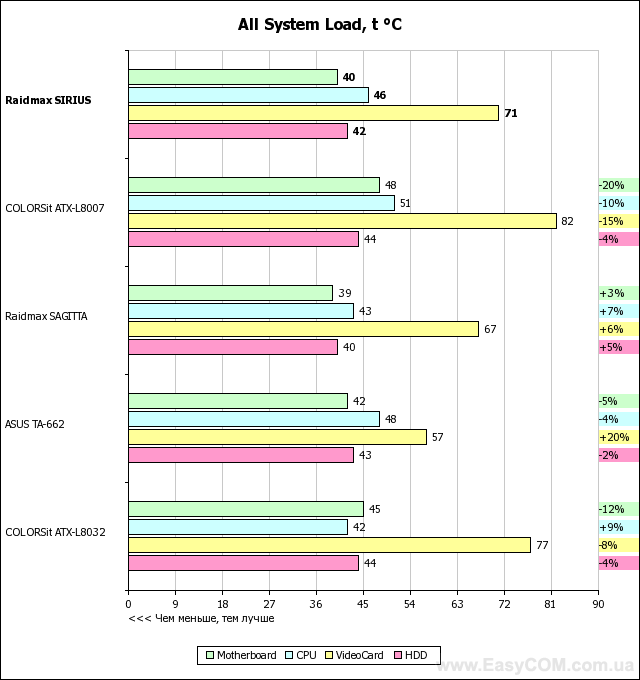

Показатели внутренней вентиляции корпуса Raidmax SIRIUS немного удивили, они оказались довольно слабыми. Имея три предустановленных вентилятора и большую вентиляционную сетку на верхней и боковой панелях, ожидалось увидеть гораздо лучший результат. А так, получается, недостаточно хорошо обдувается процессор и видеокарта. Отчасти, данный результат можно объяснить отсутствием вентиляционной решетки на двери, которая была закрыта во время тестирования. Возможно, если ее открыть, то показатели станут немного лучше. Кроме того, вентилятор на боковой панели, работая на выдув, только разряжает атмосферу внутри корпуса, не обеспечивая притока свежего воздуха – очень вероятно, что если его перевернуть, заставив работать на вдув, то ситуация изменится.

Выводы

Корпус Raidmax SIRIUS отличный выбор для тех людей, которые хотят видеть свой компьютер в чем-то более привлекательном, чем в обычном бюджетном корпусе. Большое количество подсветки действительно передает характер самой яркой звезды «Sirius». Интересно было бы взглянуть на этот корпус с модинговым кулером с синей подсветкой, еще больше увеличив его яркость.

Основным недостатком корпуса является не очень высокая вентиляция компонентов. Движение воздушных потоков очень слабо продумано, несмотря на три предустановленных вентилятора, видеокарта и процессор относительно слабо охлаждаются. Получилось, что вентиляторы служат больше как источники подсветки. Хотя, обязательно нужно отметить, что тестирование проводилось с закрытой алюминиевой дверью корпуса, не имеющей вентиляционной решетки. Если же открыть дверь, то внутренняя вентиляция обязательно станет лучше, но пострадают удобство и внешний вид. Также, немного можно упрекнуть производителя за ненадежную безвинтовую систему крепления карт расширения.

К достоинствам можно отнести:
- красивый и оригинальный дизайн;
- алюминиевая дверь;
- комплектацию тремя вентиляторами;
- наличие трех дополнительных индикаторов;
- наличие системы управления скоростью вращения вентилятора;
- хорошую обработку кромок и поверхностей.

К недостаткам причислим:
- посредственную вентиляцию некоторых компонентов компьютера;
- выламываемые заглушки;
- некачественные  крепления быстрой инсталляции карт расширения.

По материалам www. easycom. com. ua
