Обзор материнской платы GIGABYTE GA-MA69VM-S2

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Несмотря на появление в новостях сообщений о выходе материнских плат на новом чипсете AMD 780G с интегрированным видеоядром ATI RV610 поддерживающим DirectX 10, для бюджетного сектора, еще определенное время будут актуальны недорогие решения на чипсетах AMD 690V/G. Поэтому в этом обзоре мы решили протестировать материнскую плату GIGABYTE GA-MA69VM-S2 на чипсете AMD 690V.

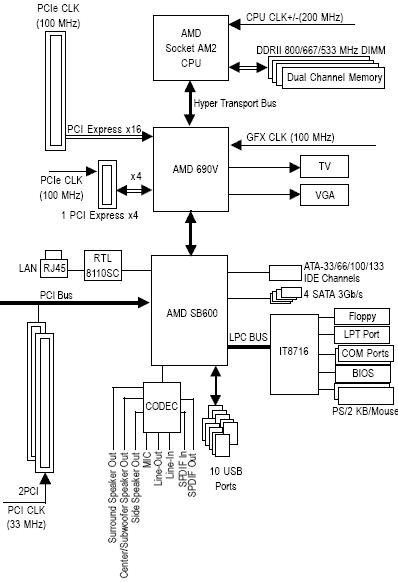

Коротко напомним о различиях между чипсетами серии AMD 690. Все отличие между ними заключается в поддержке разных видео интерфейсов. Если интегрированная графика Radeon X1250 (AMD 690G) поддерживает D-Sub (VGA), TV, DVI и HDMI с HDCP, то чуть более дешевый Radeon X1200 (AMD 690V) поддерживает только D-Sub (VGA) и TV-выход. В остальном же интегрированные ядра Radeon X1250 и Radeon X1200 схожи: они имеют 4 пиксельных блока, работают на частоте 400 МГц, поддерживают DirectX 9.0b и обладают аппаратным ускорением видео в форматах H.264 и VC-1.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Спецификация материнской платы GIGABYTE GA-MA69VM-S2:

Производитель

GIGABYTE

Модель

GA-MA69VM-S2

Северный мост

AMD 690V

Южный мост

AMD SB600

Процессорный разъем

AM2

Поддерживаемые процессоры

AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Примечание: если установить AMD AM2+ CPU, то вместо соответствующей шины HT3.0(5200MHz) будет HT1.0(2000 MT/s)

Системная шина, МГц

2000 МГц

Используемая память

DDR2 800/ 667/ 533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

VGA

Интегрированный ускоритель ATI Radeon X1200

Слоты расширения

1 x PCIe x16
1 x PCIe x4
2 x PCI 2.2

Дисковая подсистема

AMD SB600 поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC888
High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek RTL8110SC (10/100/1000 Мб)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипах

Разъемы для вентиляторов

1 x CPU
1 x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x LPT
1 х COM
1 x VGA
4 x USB 2.0
1 x LAN (RJ45)
8-канальный аудио выход

Внутренние порты I/O

6 x USB
1 x S/PDIF вход/выход
4 х SATA
1 x IDE
1 х FDD
1 x TV
Аудио разъем передней панели

BIOS

14 Mбит Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.3, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, HT, память, IGP

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация (важное)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция к материнской плате
1 х CD с драйверами
Заглушка

Форм-фактор Размеры, мм

MicroATX
244 x 244

Сайт производителя

Http://www. gigabyte. com. tw/

Новую версию BIOS для GIGABYTE GA-MA69VM-S2 можно скачать со страницы поддержки.
Новую версию драйверов можно скачать с официальной страницы.

Средняя цена

Посмотреть в price. ua.
Посмотреть в price. ru.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В функциональном плане материнскую плату GIGABYTE GA-MA69VM-S2 сложно чем-то выделить из массы решений на чипсетах AMD 690G/V. Хотя, некоторые замечания можно сделать. На GIGABYTE GA-MA69VM-S2 реализованы четыре слота оперативной памяти с возможностью расширения банков до 16 Гб, в то время как некоторые производители «урезают» количество слотов до двух. Кроме того, она имеет слот PCIe x4 тогда как у большинства материнских плат форм фактора MicroATX есть только один слот PCIe x1. Из видеовыходов отметим реализацию TV-выхода. То есть фактически имеем только положительные замечания - компания GIGABYTE выпустила наиболее полнофункциональную версию платы на чипсете AMD 690V, а жаловаться на отсутствие поддержки FireWire наверное бессмысленно, потому как бюджетный класс к этому не обязывает.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Попавшая к нам на тестирование материнская плата GIGABYTE GA-MA69VM-S2 относилась к OEM продуктам, поэтому вместе с комплектацией она была просто уложена в обычный пакет.

В комплект материнской платы GIGABYTE GA-MA69VM-S2 входит:

    CD-диск с драйверами; руководство пользователя ; шлейф FDD, шлейф UltraDMA 133/100/66; два шлейфа Serial ATA; заглушка на заднюю панель корпуса.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

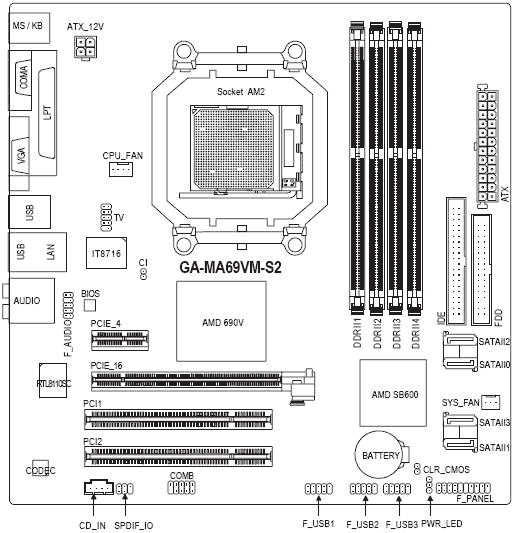

Компоновка у материнской платы GIGABYTE GA-MA69VM-S2 вышла очень удачной – все основные разъемы расположены по краю и защелки слотов оперативной памяти не перекрываются, несмотря на ее малый форм-фактор.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Единственный недостаток, который можно выделить «с натяжкой», получился из-за «соседства» слота PCIe x4 с небольшим алюминиевым радиатором на северном мосте. Сложно сказать насколько слот PCIe x4 мог бы быть востребован пользователями для установки второй видеокарты и создания таким образом мультимониторной конфигурации, но в результате такая возможность была совсем исключена.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Южный мост тоже охлаждается небольшим алюминиевым радиатором. Чип AMD SB600 поддерживает четыре порта Serial ATA 3.0Гб/с с возможностью организации RAID-массивов 0, 1, 10 и один разъем для двух IDE устройств. Шесть внутренних портов USB расположились по нижнему краю материнской платы. Разъем индикации и кнопок корпуса расположен с правого края, но часто встречающейся на платах GIGABYTE цветовой маркировки, упрощающей процесс подключения, на нем, к сожалению, нет.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

На материнской плате GIGABYTE GA-MA69VM-S2 есть два слота PCI, и по одному PCIE х4 и PCIE х16. На правом крае материнской платы распаян HDA-кодек 8-канального звука Realtek ALC888. Заметим, что в обвязке звукового кодека, в отличие от всей платы, установлены полимерные конденсаторы, а разъем для фронт-панели поддерживает оба типа подключения HDA и AC'97. Возле панели ввода-вывода находится разъем для TV-выхода, но модуля для подключения самого разъема, как мы уже убедились, в комплекте нет. Также на плате установлен сетевой контроллер RTL8110SC, поддерживающий режимы 10/100/1000 Мбит/с.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Питание процессора обеспечивается 3-фазной схемой стабилизации, собранной на конденсаторах с жидким электролитом, но с использованием дросселей с ферромагнитным сердечником, имеющих меньшие потери на вихревые токи.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA видеовыход, разъем RJ45 для сетевых соединений, последовательный COM и параллельный LPT, а также шесть audio-разъемов для 8-канального звука.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

На материнской плате GIGABYTE GA-MA69VM-S2 есть только два разъема для подключения вентиляторов, 4-контактный расположен возле процессорного разъема, а 3-контактный - в нижней правой части материнской платы.

BIOS

В материнской плате GIGABYTE GA-MA69VM-S2 используется код Award BIOS.

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA69VM-S2, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Cool’n’Quiet

Процессорный множитель

CPU Clock Ratio

5-max

1

Частота системной шины

CPU Frequency

200-500 МГц

1

Делитель для памяти

Memory Clock

400/533/667/800

Тайминги

1T/2T Command Timing, CAS Latency, Write to Read Delay (TwTr), Trfc, Trfc0, Trfc2,Trfc1,Trfc3, Write Recovery Time, Recharge Time, Row Cycle Time, RAS to CAS Delay, RAS To RAS Delay, Row Precharge Time, Min RAS Active Time

Множитель HyperTransport

HT Link Frequency

От 200 МГц до 1 ГГц

200 МГц

Разрядность HyperTransport

HT Link Width

8, 16

HT Drive Strength (P)

0 - 31

1

HT Drive Strength (N)

0 - 31

1

HT Receiver Ctrl Value

0 - 31

1

HT PLL Control

Low Speed, Hight Speed

Выделение линий для слота PCIe x16

GFX Link Width

1x, 2x, 4x, 8x, 16x

GFX Power Limit, Watt

0 - 255

1

GPP Power Limit, Watt

0 - 255

1

Частота интегрированного видео

IGX Engine Clock

200 - 500

1

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Раздел «Advanced Chipset Features», содержащий настройки необходимые для разгона систем, активируется после нажатия комбинации клавиш «Ctrl+F1».

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В подразделе «DRAM Configuration» можно производить тонкую настройку таймингов памяти.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В подразделе «HT Link Control» можно настроить шину HyperTransport.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В подразделе «PCIE Configuration» можно настроить шину PCI Express.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В настройке «IGX Engine Clock» можно увеличить рабочую частоту интегрированного видеоядра.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

В разделе Hardware Monitor можно следить за:

    температурой процессора и материнской платы; скоростью вращения процессорного кулера и корпусного вентилятора; состоянием напряжения на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме этого, в настройке «CPU Warning Temperature» и «System Warning Temperature» можно задать критичную температуру процессора и материнской платы соответственно, при которой будет выводиться аварийное звуковое предупреждение. В пункте «CPU Smart FAN Control» активируется функция автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» производиться выбор типа напряжения питания: постоянного или импульсного PWM.

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 330 МГц, для бюджетной материнской платы это достаточно хороший результат. Но из-за отсутствия возможности поднятия напряжения питания процессора, памяти и шины HyperTransport, стабильности разогнанной системы вряд ли получиться добиться.

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Материнская плата GIGABYTE GA-MA69VM-S2 по уровню производительности не выделяется среди решений этого же класса.

Тестирование материнской платы GIGABYTE GA-MA69VM-S2 На интегрированном видеоускорителе ATI Radeon X1200

Обзор материнской платы GIGABYTE GA-MA69VM-S2

Графический процессор ATI Radeon X1200 (RS690) работает на частоте 400 МГц, имеет 4 пиксельных конвейеров и 4 блока ROP.



GIGABYTE GA-MA69VM-S2

ASUS M2A-VM HDMI

ASUS M2N-VM DVI

ASUS M2NPV-VM

ASUS M2N8-VMX



AMD 690V
(Radeon X1200)

AMD 690G
(Radeon X1250)

GeForce 7050PV

GeForce 6150

GeForce 6100

PCMark'05











Score

3443

2511

2745

3121

2724

CPU

4017

4002

4003

4029

3978

Memory

3753

3605

3422

3582

3055

Graphics

1373

1099

749

1040

783

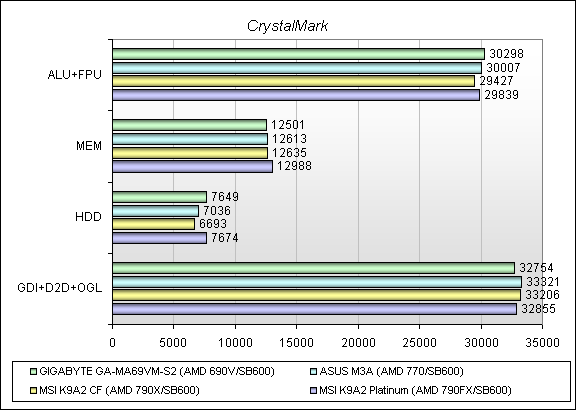

CrystalMark

ALU+FPU

29291

28486

29584

28240

29551

MEM

12177

10360

11033

12758

8188

GDI+D2D+OGL

9865

13188

9060

12230

9377

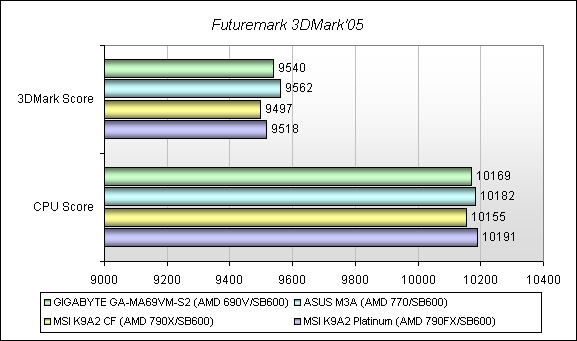

Futuremark 3DMark'05

3DMark Score

1079

1054

451

696

596

CPU Score

6528

6326

4801

7214

5231

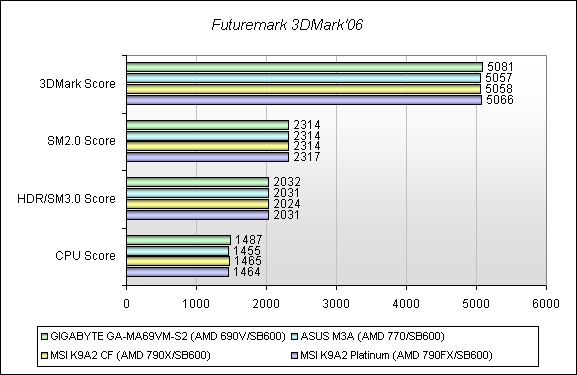

Futuremark 3DMark'06

3DMark Score

328



91

214

231

SM2.0 Score

151

62



83

HDR/SM3.0 Score



76

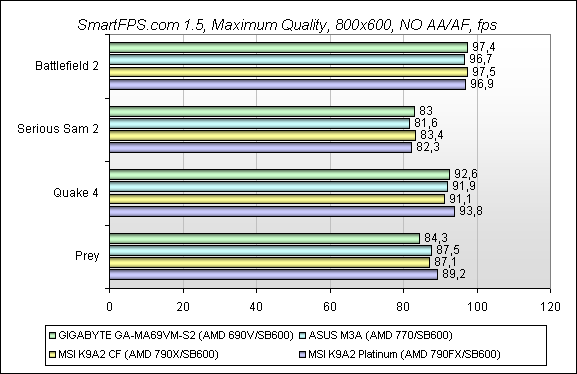

SmartFPS. com 1.5(800x600, NO AA/AF), fps

Battlefield 2





18,2

16,4

Serious Sam 2

21,3

20,5

9,9

13,2

14

Quake 4

18,3

10,3

7,9

11,1

9,3

Prey

20,3

11

9,1

12,2

10,9

Очень сильное отличие результатов тестирования интегрированных графических ядер, которые приведены в таблице, получились из-за разного времени проведения тестирования, а вследствие и применения различных версий драйверов. Поэтому, в большей степени, полученные результаты демонстрируют эффект от оптимизации драйверов для разных игр и приложений, чем показывают реальную картину производительности видеоускорителей. Если характеризовать отдельно ATI Radeon X1200, то по полученным результатам тестирования можно отметить, что на этом ускорителе можно будет даже попробовать поиграть в некоторые «современные игры вчерашнего дня» на низком разрешении и при низкой детализации. Если же сравнивать в плане производительности чипсет AMD 690V и AMD 690G, то как теоретически, так и практически, разницы между ними быть не должно.

Выводы

Материнская плата GIGABYTE GA-MA69VM-S2 является очень хорошим недорогим предложением для нетребовательных пользователей, которые могут ее использовать как в качестве основы офисной конфигурации, так и игрового компьютера начального уровня. В функциональном отношении GIGABYTE GA-MA69VM-S2 выделяется из массы других предложений на этом чипсете только наличием слота PCIe x4 из всех четырех слотов оперативной памяти. Интегрированное графическое ядро чипсета AMD 960V может позволить даже поиграть в некоторых играх на низком разрешении, но нужно иметь ввиду, что северный мост в таком режиме будет сильно нагреваться, так как на нем установлен лишь небольшой радиатор. Разгон «системной шины» у платы достаточно хороший, но при этом настроек для повышения стабильности разогнанной системы в BIOS, путем поднятия напряжения на процессоре или памяти, не имеется.

К достоинствам можно отнести:

    невысокую стоимость; хорошие возможности разгона шины; интегрированное видеоядро ATI Radeon X1200; слот PCIe x4; 8-канальный звук High Difinition Audio; 10 разъемов USB.

К недостаткам отнесем:

    только один разъем для корпусного вентилятора; нет настроек BIOS, которые повышают стабильность разогнанной системы.
