Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

С выходом чипсетов AMD 8-й серии пользователи получили «родную» поддержку SATA 3.0, которая обусловлена наличием нового южного моста SB850. Также в новой системной логике была улучшена связь между северным и южным мостом за счет шины Alink Express III с пропускной способностью 4 Гб/c. Мы уже проводили тестирование материнской платы MSI 890FXA-GD70 на системной логике AMD 890FX и ASUS M4A89GTD PRO на системной логике AMD 890GX, а теперь пришла очередь решения на системной логике AMD 880G. Для начала сравним старые и новые чипсеты по основным характеристикам.

Сравнение чипсетов:



790FX + SB750

790GX + SB750

785G + SB710

890FX + SB850

890GX + SB850

870 + SB850

880G + SB850

880G + SB710

Техпроцесс (северного моста)

65 нм

65 нм

55 нм

65 нм

55 нм

65 нм

55 нм

55 нм

Техпроцесс (южного моста)

55 нм

55 нм

130 нм

55 нм

55 нм

55 нм

55 нм

130 нм

Поддержка CPU

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

AM2+/ AM3

Память

DDR2/3

DDR2/3

DDR2/3

DDR3

DDR3

DDR3

DDR3

DDR3

Интегрированная графика

Нет

HD 3300

HD 4200

Нет

HD 4290

Нет

HD 4250

HD 4250

Шина HyperTransport

HT 3.0

HT 3.0

HT 3.0

HT 3.0

HT 3.0

HT 3.0

HT 3.0

HT 3.0

Линии PCI-E

42

22

22

42

22

22

22

22

Линии PCI-E

Конфигурация GPU

2x16 или 4x8

1x16 или 2x8

1x16 или 1x16&1x4

2x16 или 4x8

1x16 или 2x8

1x16

1x16

1x16

CrossFire

Да

Да

Да

Да

Да

Нет

Нет

Нет

SATA

6х 3Гб/c

ACHI 1.1

6х 3Гб/c

ACHI 1.1

6х 3Гб/c

ACHI 1.1

6х 6Гб/c

ACHI 1.2

6х 6Гб/c

ACHI 1.2

6х 6Гб/c

ACHI 1.2

6х 6Гб/c

ACHI 1.2

6х 3Гб/c

ACHI 1.1

USB 2.0

12 USB 2.0 + 2 USB 1.1

12 USB 2.0 + 2 USB 1.1

12 USB 2.0 + 2 USB 1.1

14 USB 2.0 + 2 USB 1.1

14 USB 2.0 + 2 USB 1.1

14 USB 2.0 + 2 USB 1.1

14 USB 2.0 + 2 USB 1.1

12 USB 2.0 + 2 USB 1.1

Поддержка RAID

0, 1,10

0, 1,10

0, 1, 5, 10

0, 1, 5, 10

0, 1, 5, 10

0, 1, 5, 10

0, 1, 5, 10

0, 1, 10

Стоимость (USD)

$200

$100+

$80+

$200 +/-

$110 - $150

< $90

$110 - $150

< $70

Предшественником AMD 880G является чип AMD 785G. Если не принимать во внимание возможности южного моста, то разница между этими чипами заключается лишь в применении разных интегрированных видеоускорителей – Radeon HD 4200 и HD 4250 для AMD 785G и AMD 880G соответственно, которые в свою очередь отличаются лишь рабочей частотой – 500 и 560 МГц. Флагманом интегрированных решений AMD является Radeon HD 4290, который относится к системной логике AMD 890GX. Частота IGPU Radeon HD 4290 составляет 700 МГц. На этом отличия между этими ускорителями серии Radeon HD 4200 заканчиваются, и для них всех характерны:

    40 потоковых процессоров; 64/128-разрядная ширина шины видеопамяти; Поддержка API DirectX 10.1; Поддержка ATI AVIVO; Поддержка HD UVD 2.0.

Также можно отметить, что AMD 880G это единственный чип 8-серии, который может работать в комбинации с новым южным мостом SB850 или со старым - SB710. В зависимости от этого будет изменяться стоимость материнской платы. Преимущество AMD SB850 заключается в том, что он выполнен по более тонкому 65 нм техпроцессу и имеет поддержку SATA 3.0. Условным же минусом SB850 можно назвать отсутствие поддержки IDE, поэтому материнские платы на этом наборе системной логики зачастую придется дооснащать контроллером.

Компания ASUS больше остальных производителей представила моделей и вариаций материнских плат на чипсете AMD 880G. Давайте быстро пробежимся по перечню этих моделей компании ASUS:

    ASUS M4A88TD-V EVO/USB3 – Старшая модель, которую мы сегодня будем тестировать, выполнена в форм-факторе ATX и основана на чипсете AMD 880G+SB850. С первого взгляда можно отметить, что решение отличается от остальных моделей более мощной схемой питания, что в большей степени должно быть востребовано любителями разгона. Кроме того, эта материнская плата имеет большие возможности расширения и внешние переключатели для разблокирования ядер процессора и авторазгона. Последние две технологии появились лишь в этом году и применяются на более высококлассных решениях, основанных на чипах AMD 890FX, AMD 890X и AMD 890GX. ASUS M4A88TD-V EVO – Такая же материнская плата, как и ASUS M4A88TD-V EVO/USB3, но без поддержки нового интерфейса USB 3.0. ASUS M4A88TD-M EVO/USB3 – Материнская плата, которая выполнена в форм-факторе microATX на системной логике AMD 880G+SB850 и оснащена одним портом PCIE x16, одним PCI и двумя слотами PCIE x1. Контроллер USB 3.0 распаян на отдельной карте, которая устанавливается в слот PCI-E x1. Эта материнская плата имеет менее мощный узел питания процессора и менее габаритную систему охлаждения. ASUS M4A88TD-M – Такая же материнская плата, как и ASUS M4A88TD-M EVO/USB3, но без дополнительной карты с контроллером USB 3.0. ASUS M4A88TD-M/USB3 – более простое решение на системной логике AMD 880G+SB850. Данное решение выполнено на более простом PCB и лишено встроенной памяти SidePort. Условно говоря, замыкают модельный ряд материнские платы ASUS M4A88T-M И ASUS M4A88T-M/USB3 на чипсете AMD 880G+SB710. Отличия между этими моделями заключается в наличии контроллера USB 3.0. Причем можно заметить, что даже на этих решениях можно встретить поддержку некоторых фирменных технологий, таких как Core Unlocker, но здесь нет удобных тумблеров, и используется менее мощный 4+1-фазный узел питания процессора.

А теперь давайте перейдем к более детальному рассмотрению материнской платы ASUS M4A88TD-V EVO/USB3.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Спецификация материнской платы ASUS M4A88TD-V EVO/USB3:

Производитель

ASUS

Модель

M4A88TD-V EVO/USB3

Чипсет

AMD 880G /SB850

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD AM3/AM2+/AM2; серии процессоров Phenom II /Athlon II /Phenom / Athlon /Sempron
Поддержка семейства 45-нм CPU
Поддержка моделей c TDP 140 Вт

Системная шина

HyperTransport 3.0 поддерживающая до 5200 МТ/c

Используемая память

DDR3 2000(O. C.)/1333/1066 ECC, Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Слоты расширения

1 x PCI Express 2.0 x16 (работает в режиме x16)
1 x PCI Express 2.0 x16 (работает в режиме x4)
1 x PCI Express x1
3 x PCI

VGA

Встроенное графическое ядро Radeon HD 4250 с 128 МБ SidePort DDR3-1333
DVI-D с HDCP с максимальным разрешением 2560х1600 @60 Гц
HDMI с максимальным разрешением 1920х1200 @60 Гц
RGB с максимальным разрешением 2048х1536 @85 Гц
Поддержка H.264, VC-1, MPEG-2, DirectX 10.1 и OpenGL 2.0.
Поддержка Shader Model 4.1, UVD 2.0.
Максимальный объем выделяемой памяти UMA: 1 ГБ

Дисковая подсистема

Чипсет AMD SB850 поддерживает:
5 x SATA 6.0 Гб/с
1 x External SATA
С поддержкой RAID 0, 1, 5 и 0+1

Контроллер VIA VT6330 поддерживает:
1 x UltraDMA 133/100/66 для подключения 2 РАТА-устройств

Локальная сеть

Гигабитный сетевой LAN-контроллер Realtek 8111E

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC892
Поддержка 192 кГц / 24 бит необходимый для воспроизведения BD формата без потерь качества

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры или мыши
1 x оптический S/PDIF выход
1 x DVI
1 x D-Sub
1 x HDMI
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
1 х External SATA
1 x IEEE 1394a
2 х USB 3.0
6 x аудио портов (для 8-канального звука)

Внутренние порты I/O

4 x USB
5 х SATA 6.0
1 x LPT
1 x IDE
1 х COM
1 x IEEE 1394a
1 x S/PDIF выход
Разъем системной панели

BIOS

16 Mb Flash ROM
PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, CrashFree BIOS 3

Возможности разгона

Изменение частоты: FSB и GPU, PCI-Express, памяти относительно FSB, скорости шины HyperTransport.
Изменение напряжения на: процессоре, памяти, чипсете.

Фирменные технологии

- ASUS 8+2 стабилизатор питания
- ASUS EPU
- MemOK!
- ASUS Express Gate
- ASUS Hybrid Switches
- ASUS Turbo Key
- ASUS GPU NOS
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS CrashFree BIOS
- ASUS AI Nap
- ASUS Q-Fan
- ASUS AI NET 2
- ASUS TurboV EVO

Комплектация

Инструкция и руководство пользователя
4 x SATA кабеля
1 x UltraDMA 133/100/66 кабель
Заглушка ASUS Q-Shield
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 244

Сайт производителя

Http://www. asus. ua/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

 Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В этом году упаковка для материнских плат ASUS претерпела изменения в плане оформления. Тоновым цветом коробки стал мягкий зеленый вместо насыщенного зеленого, который был ранее, плюс акцент теперь делается на фирменном дизайне «Xtreme Design». В общем можно сказать, что лицевая часть упаковки почти для всех материнских плат выполняется максимально шаблонно.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Более информативно выглядит обратная сторона упаковки. На ней можно найти описание основных фирменных технологий, а также узнать о функциональных возможностях материнской платы ASUS M4A88TD-V EVO/USB3. Конечно, редко бывает когда материнскую плату выбирают по описанию на упаковке, но все же информация лишней не бывает.

Итак, какие же технологии решил подчеркнуть производитель:

    Core Unlocker – функция «разлочки» процессорных ядер одним нажатием кнопки; GPU Boost – возможность разгона встроенного GPU; MemOK! – функция автоматического подбора работоспособных таймингов и выведение материнской платы из «ступора» при переразгоне оперативной памяти; Turbo Key II – функция автоматического разгона системы с помощью переключателя на материнской плате.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В комплектации материнской платы ASUS M4A88TD-V EVO/USB3 пользователя может порадовать наличие четырех SATA-шлейфов с металлическими защелками. Также в коробке имеется:

    Руководство пользователя; 1 x кабель UltraDMA 133/100/66; Набор Q-Connector; Заглушка панели портов; DVD с драйверами.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Компоновка материнской платы ASUS M4A88TD-V EVO/USB3 продумана очень хорошо: все разъемы и порты смещены к краю для более легкого и удобного подключения к ним. Причем все конденсаторы на плате исключительно полимерного типа. Слоты оперативной памяти находятся очень далеко от разъема PCI Express 2.0 x16, так что защелки слотов памяти видеокартой перекрываться, точно не будут.

Очень схожий дизайн материнской платы имеет модель ASUS M4A785TD-V EVO на системной логике AMD 785G+SB710. Компоновка предшествующей модели получилась достаточно удачной, поэтому, видимо, ее решили не изменять. Система охлаждения на материнской плате ASUS M4A88TD-V EVO/USB3 осталась та же, что и на ASUS M4A785TD-V EVO – алюминиевые радиаторы оригинальной формы.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Центральный радиатор закреплен пластиковыми защелками с металлическим стержнем. Данное крепление можно считать более надежным по сравнению с простыми пластиковыми фиксаторами.

Для лучшего контакта радиатора с чипом используется термоинтерфейс достаточно вязкой консистенции. Оба радиатора во время тестирования заметно грелись. Температура радиатора на северном мосте составляла - 45°С, а радиатора на южном мосте – 55°С. Меньше всего грелся радиатор на MOSFET, в среднем его температура была равна 30°С. Поэтому делаем вывод, что материнская плата ASUS M4A88TD-V EVO/USB3 нуждается в организации хорошего уровня охлаждения внутри корпуса, особенно если вы собираетесь заниматься разгоном.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

На базе южного моста AMD SB850 реализовано шесть портов SATA 3.0, причем один из них выведен на заднюю панель в виде eSATA, а также 12 портов USB 2.0, четыре из которых размещены на задней панели. Также на ASUS M4A88TD-V EVO/USB3 имеется порт UltraDMA 133/100/66 с возможностью подключения двух PATA-устройств, но реализован он уже не средствами южного моста, а при помощи контроллера VIA VT6330.

Кроме того, можно отметить поддержку южным мостом AMD SB850 организации SATA RAID 0, 1, 5 и 0+1.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Слотов расширения на материнской плате ASUS M4A88TD-V EVO/USB3 шесть: два PCI-e x16, один PCI-e x1 и целых три PCI. Их расположение достаточно удачно - слоты для видеокарт (PCI-e x16) разнесены на значительное расстояние, что обеспечит приток свежего воздуха даже при установке двух двухслотовых ускорителей. Верхний синий слот PCI-E x16 имеет 16 полноценных линий PCI Express 2.0, в то время как нижний белый слот имеет лишь четыре линии PCI Express.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek 8111E с технологией AI NET2. Разъема для подключения FDD-накопителей и LPT-порта на ASUS M4A88TD-V EVO/USB3 уже нет, но еще остался устаревший COM-порт.

Дополнительный плюс материнской платы ASUS M4A88TD-V EVO/USB3 заключается в том, что ее текстолит выполнен по технологии Stack Cool 3, то есть она имеет более толстые дорожки питания, что улучшает стабильность и охлаждение.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Звуковая подсистема основана на новом HD-кодеке 8-канального звука Realtek ALC892. В серии материнских плат ASUS на чипсете AMD 785G в качестве кодека использовались решения компании VIA, которые не блистали качеством воспроизведения. В новой серии плат компания ASUS похоже снова вернулась к более качественным кодекам компании Realtek.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Поддержка нового интерфейса обмена данными USB 3.0 осуществляется при помощи контроллера NEC D720200F1, который обслуживает два внешних порта синего цвета.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Для увеличения производительности интегрированного видеоускорителя AMD Radeon HD 4250 служит SidePort-память DDR3-1333 в виде микросхемы Hynix H5TQ1G63BFR.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Материнская плата ASUS M4A88TD-V EVO/USB3 имеет довольно мощный стабилизатор питания, который выполнен по 4+1-фазной схеме, причем в каждом канале питания присутствует по два дросселя. Последнее позволяет заявлять о наличии виртуально 8+2-фазного стабилизатора.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Радиатор на MOSFET узла питания крепится при помощи простых пластиковых защелок. Для лучшего контакта радиатора с полупроводниковыми элементами применяется термопрокладка.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Примечательно, что разъем питания имеет на ASUS M4A88TD-V EVO/USB3 8-контактного исполнения, в то время как на предшествующей модели ASUS M4A785TD-V EVO он был 4-контактным.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Если внимательно присмотреться к ШИМ-контроллерам EPU ASP0902 и PEM ASP0910 схемы питания процессора, то выяснится, что на материнской плате ASUS M4A88TD-V EVO/USB3 используется та же гибридная 4+1 фазная схема питания, что и на ASUS M4A785TD-V EVO. Как мы и предполагали, эти две материнские платы имеют достаточно много общего.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

А вот чего не было раньше на ASUS M4A785TD-V EVO так это переключателей для разблокирования процессорных ядер «Core Unlocker» и переключателя для осуществления автоматического разгона «Turbo Key II». Чуть ниже в статье мы проверим, как на практике работают эти технологии. Кроме того, к новшествам, реализованным на материнской плате ASUS M4A88TD-V EVO/USB3, можно отнести функцию MEM OK!, которая позволяет подобрать оптимальные тайминги памяти при переразгоне или несовместимости модулей.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

На заднюю панель материнской платы ASUS M4A88TD-V EVO/USB3 выведены следующие порты:

    PS/2 для клавиатуры или мыши, четыре порта USB 2.0; два порта USB 3.0; порт IEEE 1394a; разъем RJ45 для сетевых соединений, оптический S/PDIF, порт eSATA; 6 аналоговых разъемов для подключения 8-канального звука, разъемы подключения монитора – DVI, D-Sub и HDMI.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Разъемов для вентиляторов на материнской плате всего три штуки. Как обычно один 4-контактный для процессорного кулера CPU FAN, один 3-контактный для корпусного вентилятора CHA FAN и еще один 3-контактный разъем без возможности управления скоростью вращения PWR FAN.

BIOS

BIOS материнской платы ASUS M4A88TD-V EVO/USB3 основан на коде AMI.

Сразу стоит отметить, что BIOS новых материнских плат компании ASUS в этом году был несколько улучшен визуально. Во-первых, в нем прямо в верхней строчке появилось название модели материнской платы и стала указываться версия BIOS. Кроме этого появились еще несколько удобных изменений, но об них ниже.

Настройки необходимые для разгона находятся в разделе «Advanced»:

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet
Virtualization
AMD Live!
C1E
Advanced Clock Calibration

Опорная частота

CPU/HT Reference Clock

100-550 МГц

1

Overclock Options

2, 5, 8 и 10%

DRAM O. C. Profile

DDR3-1600 MHz;
DDR3-1800 MHz;
DDR3-1866 MHz;
DDR3-2000 MHz;

Частота графического ядра

GPU Engine Clock

200 - 2000 МГц

1

Частота шины PCI Express

PCIE Frequency

100-150 МГц

1

Частота памяти DDR3

DRAM Frequency

800/1067/1333/1600

Процессорный множитель

Processor Frequency Multiplier

4-max

1
0,5 (для Phenom)

Частота контроллера памяти

CPU/NB Frequency

1400 – 6000

200

Отклонение напряжения на процессоре от номинального

CPU Offset Voltage

От -0,5 В до +0,5 В

0,003125 В

Отклонение напряжения на встроенном северном мосте от номинального

CPU/NB Offset Voltage

От -0,5 В до +0,5 В

0,003125 В

CPU VDDA Voltage

От 2,5 В до 2,8 В

0,1 В

Напряжение на памяти

DRAM Voltage

От 1,2 В до 2,445 В

0,015 В

Калибровка питающей линии

LoadLine Calibration

От 0% до 100%

3,225%

Частота шины HyperTransport

HT Link Frequency

200 – 2600 МГц

200 МГц

Напряжение сигналов шины HyperTransport

HT Voltage

1,2 – 1,4 В

0,01 В

NB 1.2V Voltage

1,2 – 1,83 В

0,01 В

NB 1.1V Voltage

1,1 – 1,4 В

0,1 В

NB 1.8V Voltage

1,8 – 1,9 В

0,1 В

Напряжение на южном мосту

SB Voltage

1,1 – 1,1 В

0,1 В

Напряжение на памяти SidePort

SidePort Memory Voltage

1,1 – 1,4 В

0,1 В

Настройки таймингов памяти

DRAM Timing Mode

TLC, TRCD, TRP, tRTP, TRAS TRC, tWR, tRRD, tWRRD, tRWTTO, tWRRD, tWTR, tWRWR, tRDRD, Trfc0, Trfc1, Trfc2, Trfc3

Частота памяти SidePort

SidePort Clock Speed

1333 – 2000 МГц

30 МГц

Объем внутренней памяти

Interleave Size

4, 8, 16, 32, 64, 128 МБ

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Материнская плата ASUS M4A88TD-V EVO/USB3 получила поддержку технологии авторазгона CPU Level Up, которая ранее была свойственна лишь для самого высокого сегмента материнских плат компании ASUS. Данная технология работоспособная, в чем мы убедились. Наш тестовый процессор AMD Phenom II X3 720 получилось разогнать от номинальной частоты 2,8 ГГц до 3,4 ГГц.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Достоинством материнской платы ASUS M4A88TD-V EVO/USB3 также является возможность установки более высокой частоты памяти даже в номинальном режиме работы процессора. При этом не нужно самостоятельно производить настройку системы, достаточно просто изменить значение в одной настройке «DRAM O. C. Profile».

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Не стоит забывать, что ASUS M4A88TD-V EVO/USB3 имеет интегрированное видеоядро, частоту которого также можно попробовать увеличить.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

О возможностях настройки таймингов оперативной памяти на материнской плате ASUS M4A88TD-V EVO/USB3 сложно не упомянуть. В разделе «Ai Tweaker» имеется очень большой перечень доступных для изменения таймингов и подтаймингов памяти.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В зависимости от величины напряжения в настройке значения изменяют цвет, будь то синий, желтый или красный. И, вдобавок ко всему, уровень напряжения отображается диаграммой, также изменяющей цвет в зависимости от уровня. Эта небольшая диаграмма также является визуальным улучшением BIOS новых материнских плат.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

На памяти SidePort есть возможность увеличить напряжение от 1,5 до 1,8 В, но с достаточным большим и неудобным шагом 0,1 В.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В разделе процессорных технологий есть заветная настройки разблокировки процессорных ядер «ASUS Core Unlocker». По большому счету в данном случае для «разлочки» процессора можно будет и не заходить в BIOS, а использовать переключатель на материнской плате.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

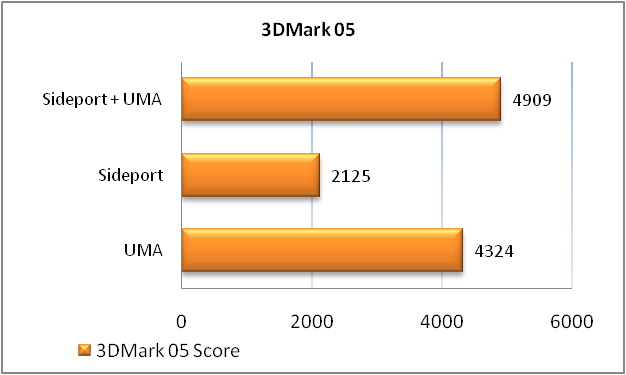

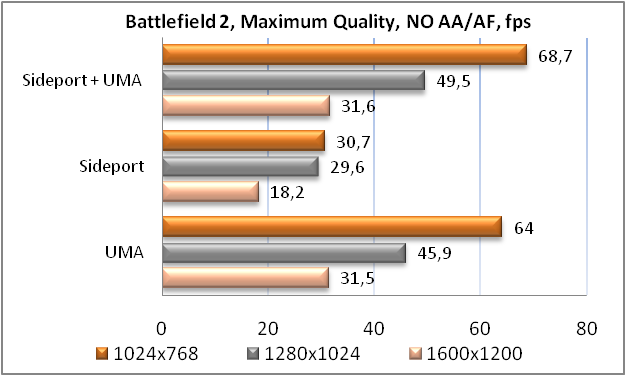

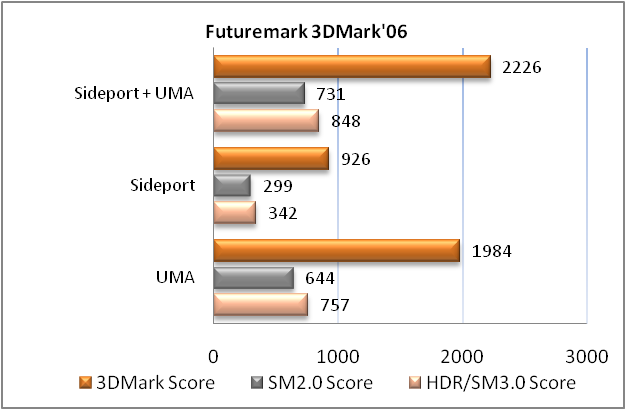

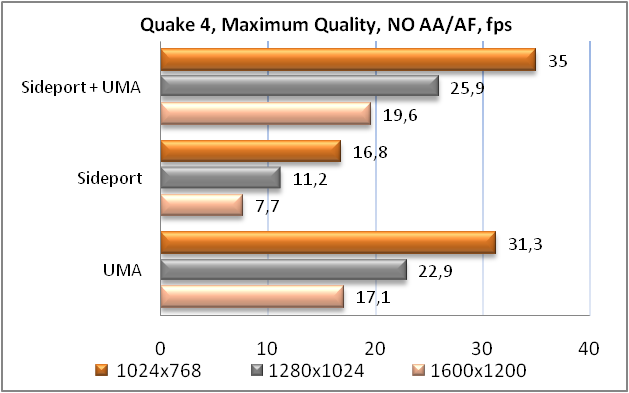

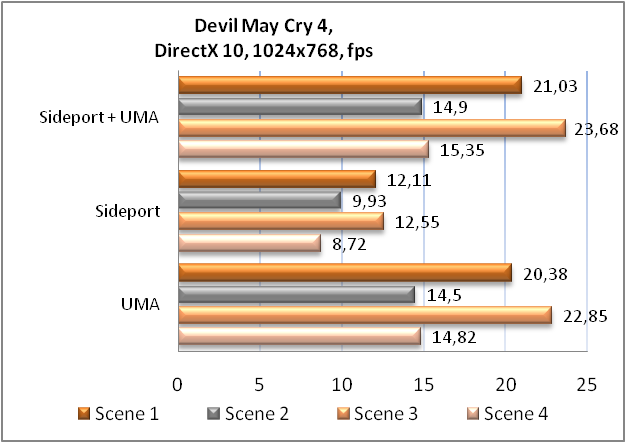

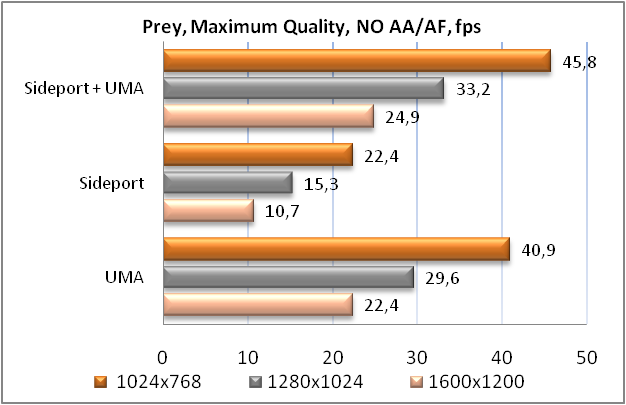

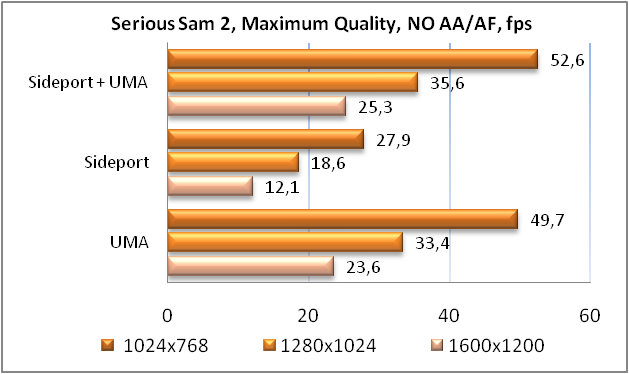

Для интегрированного видеоускорителя можно настраивать варианты доступа к оперативной памяти:

    UMA – используется только системная память; SidePort – используется только встроенная память; UMA+SidePort – комбинированный вариант доступа к памяти.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Кроме того, в BIOS можно указать размер оперативной памяти, которая должна быть постоянно выделена для нужд встроенного видеоускорителя.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Частоту памяти SidePort можно увеличивать до частоты DDR3-2000 МГц с шагом 30 МГц. Но, как показало предыдущее тестирование интегрированного видеоускорителя, на его производительность в большей степени влияет частота GPU, а повышенная частота памяти SidePort вызывает меньший прирост быстродействия.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В окне Hardware Monitor можно следить за:

    температурой процессора и материнской платы; скоростью вращения процессорного кулера и двух вентиляторов; напряжением на линиях питания 3.3В, 5В, 12В, и ядре процессора.

Помимо того, в этом разделе можно активировать функцию автоматического управления скоростью вращения процессорного кулера CPU Q-Fan и корпусного вентилятора Chasis Q-Fan.

Фирменные технологии и утилиты

Материнская плата ASUS M4A88TD-V EVO/USB3 поддерживает такой перечень утилит и фирменных технологий, что даже не знаешь с какой начать.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Начнем с самых заметных внешних переключателей «Core Unlocker» и «Turbo Key II», которые служат для разблокирования процессорных ядер и автоматического разгона. Во включенном положении возле переключателя загорается небольшой индикатор.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Операция разблокирования процессорного ядра выполнилась успешно. Для этого стоило всего лишь в выключенном состоянии компьютера переключить тумблер, и после запуска в операционной системе можно было заметить четыре процессорных ядра вместо трех положенных.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

В случае с тестированием материнской платы ASUS M4A88TD-V EVO/USB3 немного удивила функция Turbo Key II. Не так давно мы тестировали материнскую плату ASUS M4A89TD PRO и тогда частота процессора при разгоне была немного ниже – всего 3371 МГц. На материнской плате ASUS M4A88TD-V EVO/USB3 с теми же самыми комплектующими процессор разогнался на более 100 МГц – до 3500 МГц. Стоит отметить, что при выполнении разгона на процессоре подымается напряжение, поэтому использовать эту функцию рекомендуется только при наличии более эффективной, чем «боксовая», системы охлаждения.

Остальные настройки с включенной функцией ASUS Turbo Key II выглядели следующим образом:

    CPU Frequency = 250 МГц; CPU Voltage = 1,375 В; CPU/NB Voltage = 1,35 В; DRAM Voltage =1,65 В.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Примечательно, что несмотря на не возросшую частоту оперативной памяти, напряжение на ней материнская плата все же увеличила до 1,65 В. Это ставит под вопрос возможность использования обычных (без радиаторов) модулей памяти с номинальным напряжением питания 1,5 В.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Также мы проверили работоспособность технологии CPU Level Up, которую можно активировать в BIOS или с помощью утилиты ASUS TurboV EVO в операционной системе. Материнская плата ASUS M4A88TD-V EVO/USB3 успешно разогнала процессор AMD Phenom II X3 720 до частоты 3,4 ГГц, на которых система работала совершенно стабильно.

Каким же образом изменяется энергопотребление при активировании технологий ASUS Turbo Key II и CPU Level Up?

Для начала посмотрим на энергопотребление системы с материнской платой ASUS M4A88TD-V EVO/USB3 в номинальном режиме.

 Энергопотребление

В режиме простоя, Вт

В режиме нагрузки LinX, Вт

ASUS M4A88TD-V EVO/USB3

78

143

ASUS M4A89TD PRO

75

140

MSI 890FXA-GD70

74

152

Сравнивая энергопотребление с материнскими платами на чипсете AMD 890FX, можно заметить несколько ватт разницы между материнскими платами ASUS M4A88TD-V EVO/USB3 и ASUS M4A89TD PRO. Также при этом заметно, что в режиме нагрузки процессора система на плате MSI 890FXA-GD70 имеет на 9 Вт большее энергопотребление. Последнее может говорить, как о менее оптимальном автоматическом подборе параметров системы, так и более низкой эффективности стабилизатора питания.

Теперь же давайте сравним энергопотребление с активированными технологиями ASUS Turbo Key II и CPU Level Up:

Энергопотребление

В режиме простоя, Вт

В режиме нагрузки LinX, Вт

AMD Phenom II X3 720 (2,8 ГГц)

78

143

CPU Level Up @3,4 ГГц

92

198

ASUS Turbo Key II @3,5 ГГц

92

206

Как видим, активация технологий ASUS Turbo Key II и CPU Level Up увеличила энергопотребление в режиме нагрузки почти на 60 Вт. Что лишний раз говорит о том, что при активации этих технологий авторазгона нужно позаботиться об установки на процессор хорошей системы охлаждения.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Интересующихся разгоном пользователей может заинтересовать функциональная и практичная утилита ASUS TurboV EVO, при помощи которой прямо из операционной системы можно разгонять процессор и встроенное видеоядро, а также увеличивать напряжение для повышения стабильности на основных компонентах.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Увеличив напряжение на видеоускорителе Radeon HD 4250, нам удалось разогнать его от 700 МГц до 920 МГц. Каким образом отразилось на производительности подобное увеличение частоты, смотрите ниже в тестировании GPU.

Разгон системной шины материнской платы

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Частоту тактового генератора материнской платы ASUS M4A88TD-V EVO/USB3 удалось увеличить лишь до 280 МГц. Это средний результат, которого для большинства пользователей будет вполне достаточно, но если вы более серьезно увлечены разгоном, то придется поискать материнскую плату и с более высоким оверклокерским потенциалом.

Тестирование

Для тестирования материнской платы использовалось следующее оборудование.

Процессор

Phenom II X3 720, AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR3-1333 1024 Мб Kingston PC10600

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

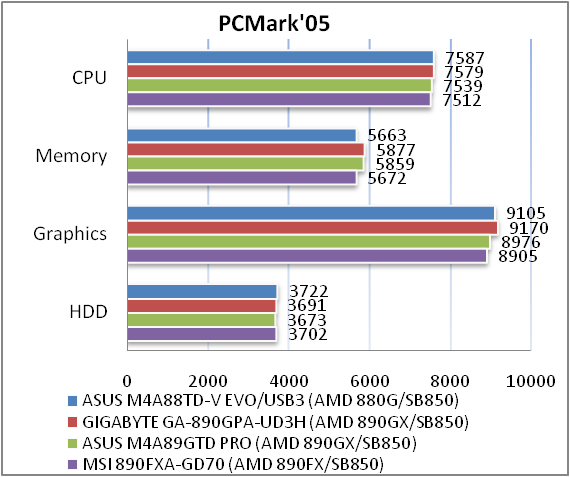

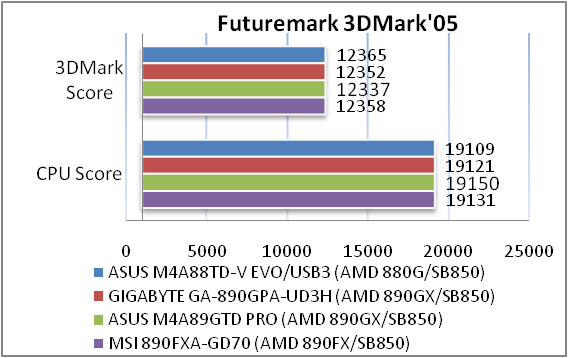

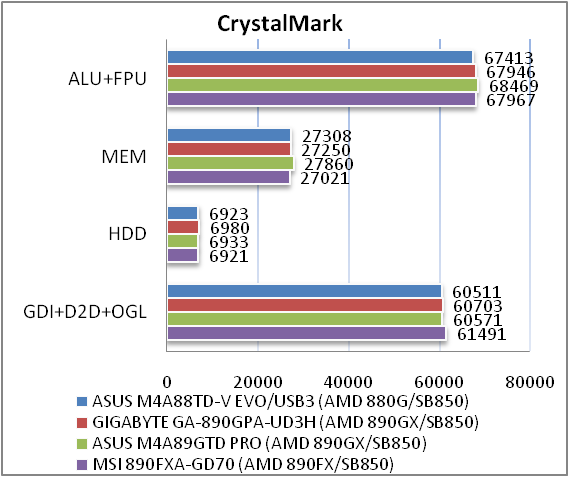

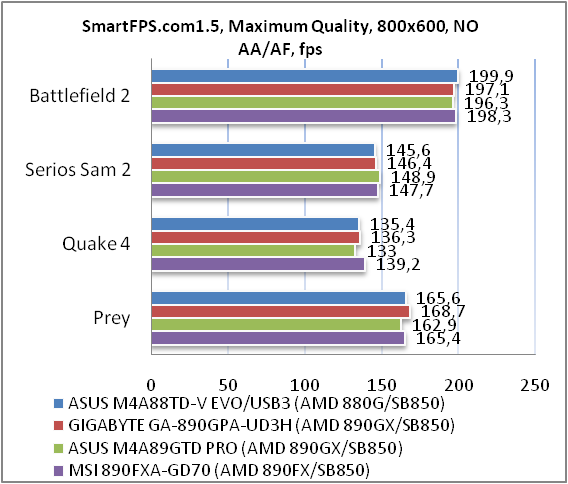

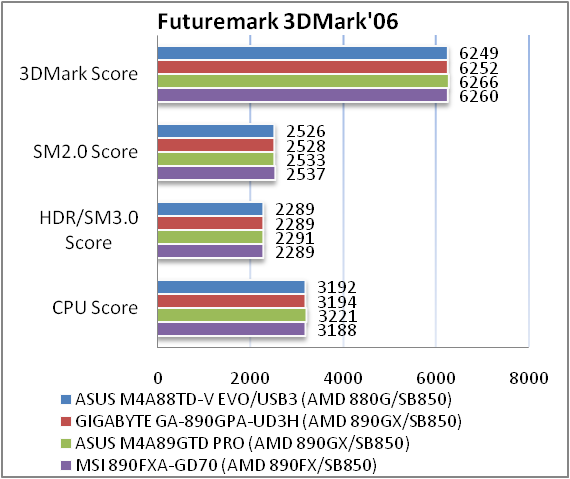

Уровень производительности системы на материнской плате ASUS M4A88TD-V EVO/USB3 мало чем отличается от решений этого класса.

Производительность видеоускорителя Radeon HD 4250

По предварительным данным частота интегрированного графического ядра Radeon HD 4250 составляет 560 МГц. Как мы отмечали ранее, именно в величине частоты заключается отличие Radeon HD 4250 от Radeon HD 4290. Но на практике iGPU материнской платы ASUS M4A88TD-V EVO/USB3 работал также как и Radeon HD 4290 на частоте 700 МГц. Таким образом, мы делаем вывод, что интегрированный графический ускоритель на материнской плате ASUS M4A88TD-V EVO/USB3 фабрично разогнан. А это еще один бонус для пользователей.

Кроме того, можно отметить, что Radeon HD 4250, также как и Radeon HD 4290 и Radeon HD 4200, имеет 40 унифицированных конвейеров, 4 блока ROPs, поддерживает DirectX 10.1, SM 4.0 и OpenGL 2.0.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

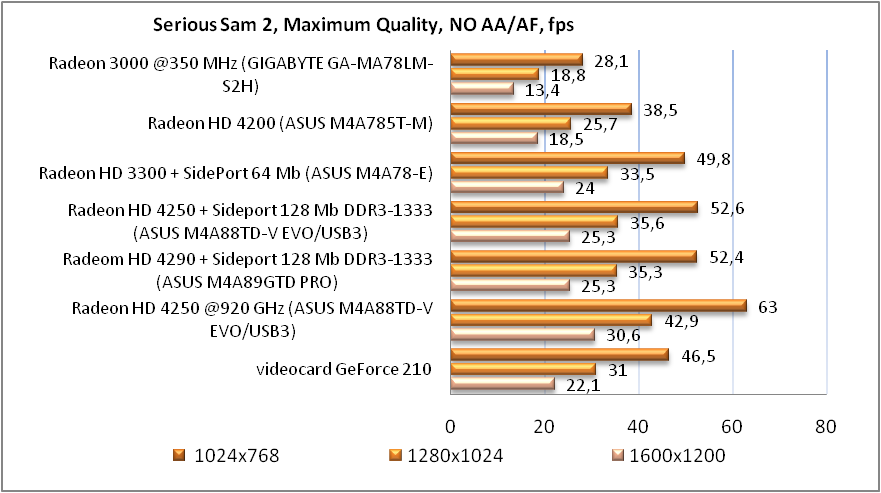

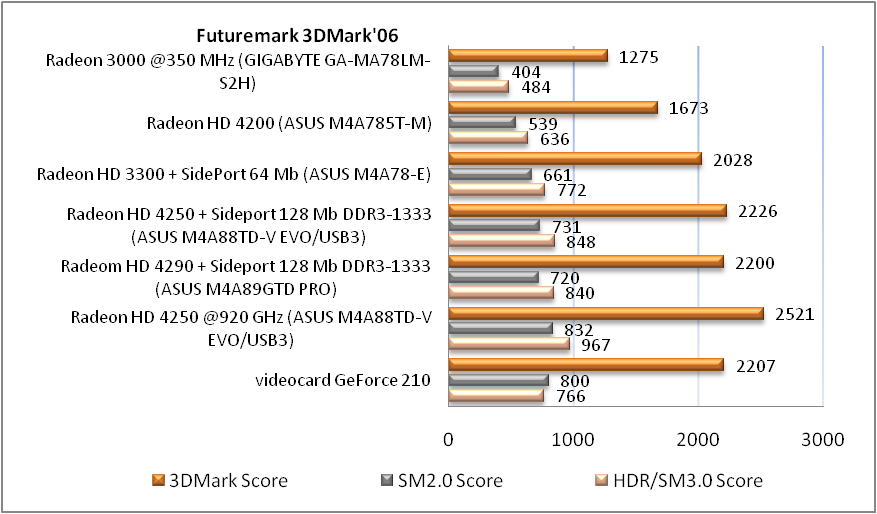

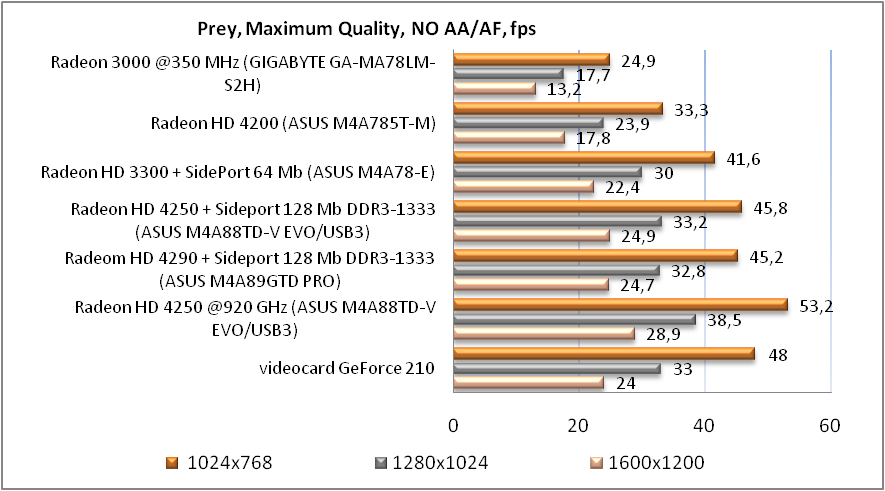

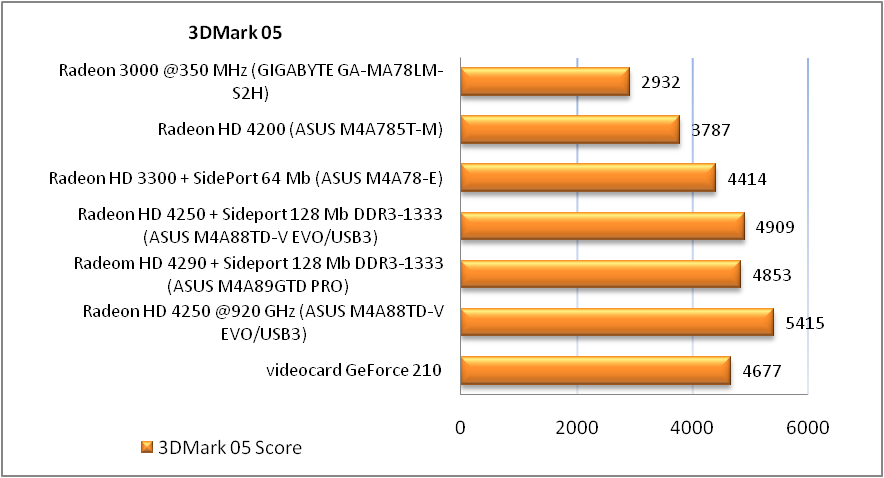

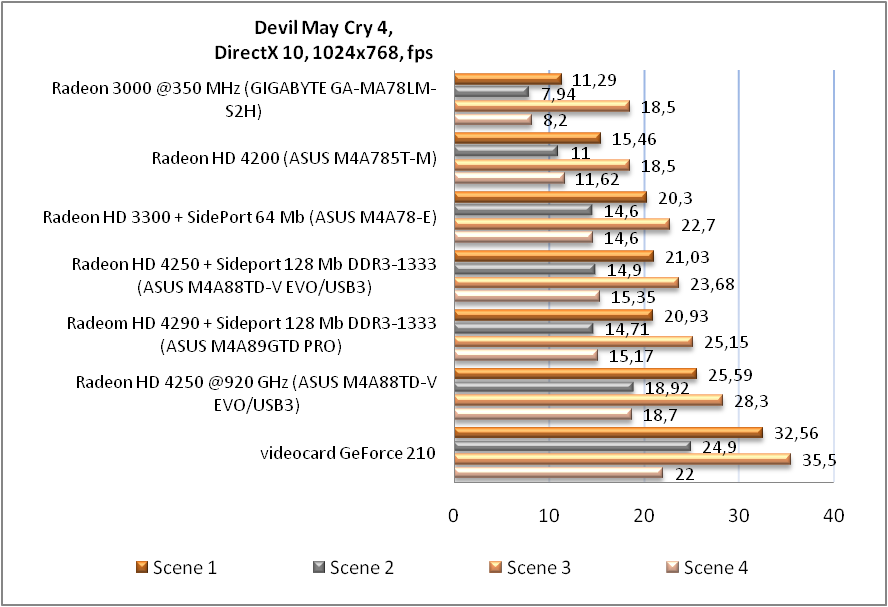

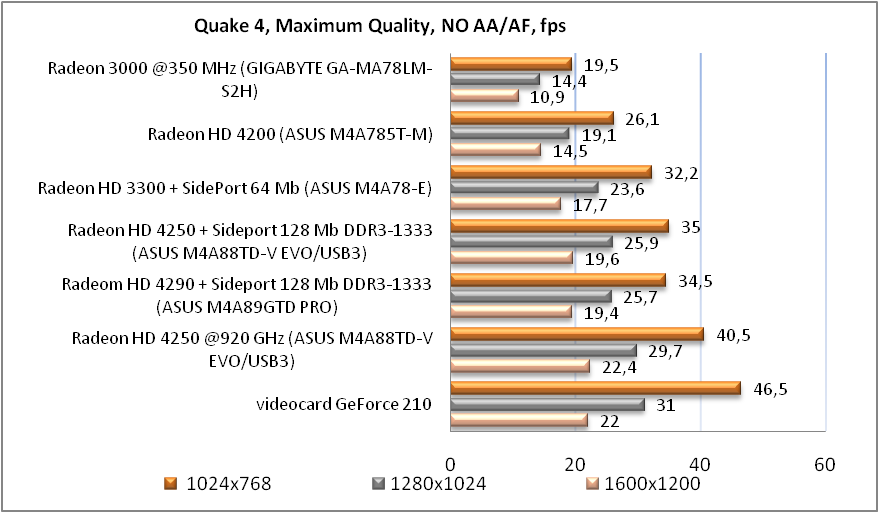

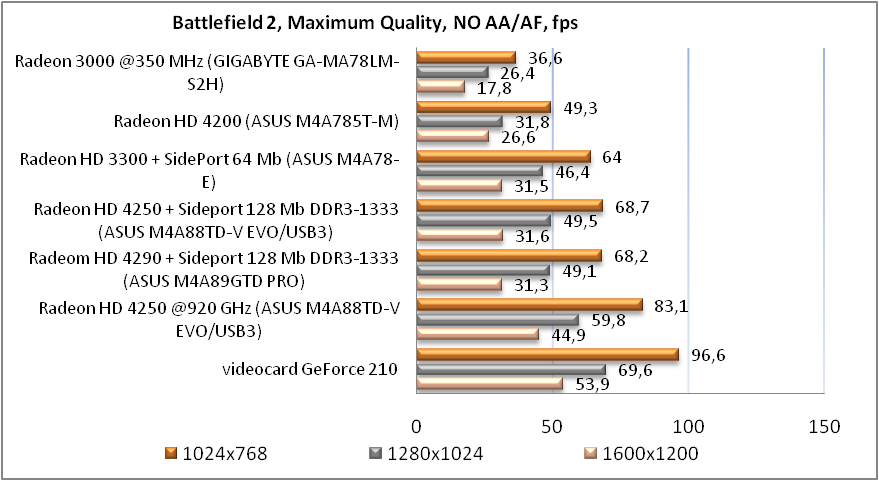

Из-за того, что интегрированный ускоритель Radeon HD 4250 на материнской плате ASUS M4A88TD-V EVO/USB3 разогнан, сложно сделать общий вывод о его производительности. Как и ожидалось, в данном случае Radeon HD 4250, как и Radeon HD 4290 на ASUS M4A89GTD PRO, демонстрируют условно идентичный уровень производительности, потому как их рабочая частота одинакова. Некоторая разница производительности между Radeon HD 4250 и Radeon HD 4290 обусловлена погрешностью. Дополнительный разгон видеоускорителя до 920 МГц способен вызвать заметный пророст производительности, и в некоторых приложениях встроенная видеокарта способна конкурировать со слабыми дискретными видеоускорителями на NVIDIA GeForce 210.

Какой режим выбрать UMA+SidePort, UMA или SidePort?

У некоторых продвинутых пользователей при настройке материнской платы со встроенной памятью SidePort возникает вопрос, какой режим доступа к памяти более оптимальный: комбинированный UMA+SidePort, с отключенной памятью SidePort (UMA) или вариант первоочередного доступа к встроенной памяти SidePort. По умолчанию в большинстве материнских плат выбран комбинированный доступ UMA+SidePort, поэтому у многих пользователей возникает предположение, что графический процессор должен лучше работать в режиме SidePort, то есть при использовании встроенной памяти. Чтобы не строить теоретических предположений, мы провели тестирование Radeon HD 4250 в разных режимах.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Обзор материнской платы ASUS M4A88TD-V EVO/USB3

Полученные результаты тестирования наглядно демонстрируют, что все-таки более оптимальным является режим комбинированного доступа к памяти UMA+SidePort, но никак не режим SidePort. Отказ от использования памяти SidePort, то есть включение режима UMA, приводит к лишь незначительному уменьшению производительности. В любом случае дополнительные 128 МБ памяти DDR3 не окажутся лишними, они позволяют ускорить систему и одновременно сэкономить на объеме системной памяти.

Энергопотребление с интегрированным видеоускорителем

Энергопотребление

Простой, Вт

FurMark, Вт

Загрузка процессора (стресс-тест EVEREST), Вт

ASUS M4A88TD-V EVO/USB3 (Radeon HD 4250)

57

72

118

ASUS M4A88TD-V EVO/USB3 (Cool’n’Quiet off)

70

86

118

ASUS M4A785T-M (Radeon HD 4200)

57

67

119

ASUS M4A785T-M с видеокартой на NVIDIA GeForce 210

65

102

130

Включение технологии энергосбережения Cool’n’Quiet на материнской плате ASUS M4A88TD-V EVO/USB3 способно вызвать уменьшение энергопотребление на 13 Вт, что относительно существенно. Судя по нашим измерениям встроенный графический ускоритель при максимальной нагрузке увеличивает энергопотребление всего на 16 Вт. Если сравнивать энергопотребление системы со встроенным графическим ускорителем и самым простым дискретным решением на NVIDIA GeForce 210, то заметно явное превосходство в первом случае, достигающее около 30 Вт.

Тестирование звукового тракта на основе кодека Realtek ALC892

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.21, -0.22

Хорошо

Уровень шума, дБ (А)

-84.0

Хорошо

Динамические диапазон, дБ (А)

84.2

Хорошо

Гармонические искажения, %

0.0036

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.0

Средне

Интермодуляционные искажения + шум, %

0.019

Очень хорошо

Взаимопроникновение каналов, дБ

-83.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка

Очень хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.03, -0.09

Отлично

Уровень шума, дБ (А)

-84.6

Хорошо

Динамические диапазон, дБ (А)

84.7

Хорошо

Гармонические искажения, %

0.0033

Очень хорошо

Гармонические искажения + шум, дБ(A)

-76.7

Средне

Интермодуляционные искажения + шум, %

0.018

Очень хорошо

Взаимопроникновение каналов, дБ

-80.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.016

Очень хорошо

Общая оценка

Очень хорошо

Применение нового HDA-кодека Realtek ALC892 положительно отразилось на качестве звука материнской платы ASUS M4A88TD-V EVO/USB3. Оценка очень хорошо это подтверждает. Большинству владельцев этой платы внешняя звуковая карта не потребуется.

Выводы

Материнская плата ASUS M4A88TD-V EVO/USB3 является достаточно универсальной основой для построения или мультимедийной системы с большими возможностями расширения или мощной игровой платформы с возможностью разгона. Эта материнская плата имеет целый ряд интересных достоинств. Одним из них является разогнанный до 700 МГц интегрированный видеоускоритель Radeon HD 4250, что позволяет ему не уступать самому производительному на сегодняшний день интегрированному решению Radeon HD 4290. В прошедшем полугодии достаточно популярной материнской платой была ASUS M4A785TD-V EVO и можно сказать, что ASUS M4A88TD-V EVO/USB3 не только выполнена по ее подобию, но даже приобрела несколько важных улучшений. Так, на ASUS M4A88TD-V EVO/USB3 был установлен более качественный звуковой кодек Realtek ALC892, и она стала поддерживать новые интерфейсы SATA 3.0 и USB 3.0. В дополнение на ASUS M4A88TD-V EVO/USB3 был реализован ряд новых технологий, предназначенных для разгона: «Core Unlocker» и «Turbo Key II». Честно сказать, поначалу отношение к внешним тумблерам было несколько скептическим, но попробовав их в деле, отношение к ним изменилось. Ведь в итоге для разгона процессора пользователю остается лишь правильно укомплектовать систему и переключить тумблер.

Достоинства:

    поддержка USB 3.0; фабрично разогнанный графический ускоритель ATI Radeon HD 4250; аппаратное декодирование HD-Video с помощью обновленного видеодекодера UVD 2; мощный узел питания; 6 разъемов SATA 3.0 с поддержкой RAID 0, 1, 5 и 0+1; поддержка трех типов видеовыходов (VGA, DVI, HDMI); поддержка технологии ASUS Express Gate; хорошие возможности для разгона младших моделей процессоров и памяти; внешние переключатели для «разлочки» процессора «Core Unlocker» и автоматического разгона «Turbo Key II»; качественный звуковой кодек Realtek ALC892; текстолит выполнен по технологии ASUS Stack Cool 3.

Недостатки:

    Отсутствие LPT и FDD порта.

Обзор материнской платы ASUS M4A88TD-V EVO/USB3



Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
Сервера 3XS SystemsКомпьютеры с поддержкой 3D Vision
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13
