Обзор материнской платы GIGABYTE GA-M68SM-S2L

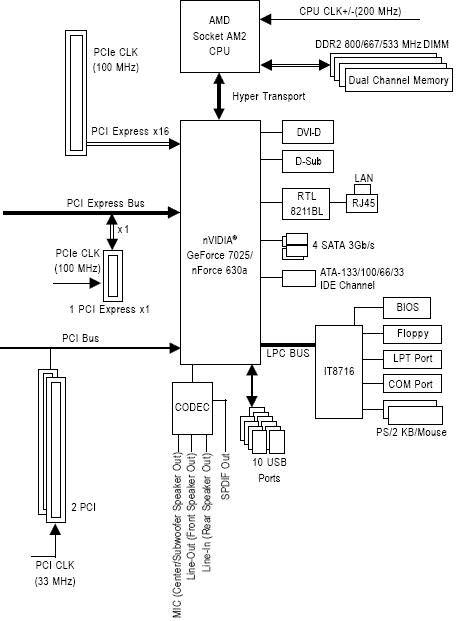

В этом обзоре мы протестируем материнскую плату, больше ориентированную на применение в офисной конфигурации - GIGABYTE GA-M68SM-S2L. Она основана на наборе системной логики NVIDIA GeForce 7025 / NVIDIA nForce 630a имеющем в своем составе интегрированное графическое ядро. Заметим, что точно на таком же чипсете у компании GIGABYTE есть еще одно чуть более функциональное решение - материнская плата GIGABYTE GA-M68SM-S2. Основными преимуществами последней являются: четыре слота оперативной памяти, 8-канальный звуковой кодек, контроллер FireWire и чуть более мощный стабилизатор питания. Мы же рассмотрим «младшую» модель, поскольку «старшая» явно не окажется хуже, а значит, полученные результаты можно с уверенностью перенести и на нее.
Спецификация материнской платы GIGABYTE GA-M68SM-S2L:
Все цены на GIGABYTE GA-M68SM-S2L
Интегрированное графическо ядро NVIDIA GeForce 7025 включает 2 пиксельных и 1 вершинный конвейера, работающие на частоте 425 МГц. Ускоритель имеет поддержку DirectX 9.0c (Shader Model 3.0), но в отличие от GeForce 7050PV в нем отсутствует поддержка PureVideo, которая определяет наличие таких функций, как аппаратное декодирование H.264, VC-1 и MPEG-2, а также постобработка видеопотока. Так как материнская плата GIGABYTE GA-M68SM-S2L относится к бюджетному классу, то ее оснастили только двумя слотами для оперативной памяти и только одним слотом PCIe x1.
Материнская плата GIGABYTE GA-M68SM-S2L упакована в небольшую бело-зеленую картонную коробку, на которой сделано небольшое перечисление основных ее достоинств.
В относительно скромный комплект материнской платы GIGABYTE GA-M68SM-S2L входит:

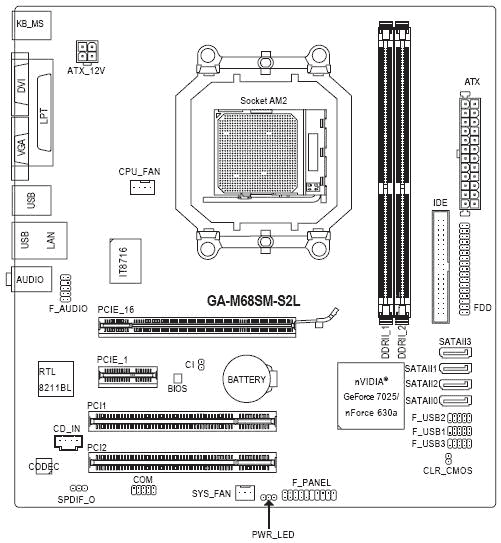

Компоновка материнской платы GIGABYTE GA-M68SM-S2L не имеет особых претензий, разве только заметить, что защелки слотов оперативной памяти могут перекрываться длинной видеокартой. В остальном все как положено – все основные разъемы и порты расположены по краю платы.
Для охлаждения системной логики используется очень компактный алюминиевый радиатор, но он вполне справляется со своими обязанностями. Чипсетом NVIDIA nForce 630a поддерживаются четыре порта Serial ATA 3.0Гб/с с возможностью организации RAID массивов 0, 1, 10, 5 и JBOD и один разъем для двух IDE устройств. Шесть внутренних портов USB расположились по правому краю материнской платы. Разъем индикации и подключения кнопок корпуса размещен в самом низу, но, часто встречающейся на платах GIGABYTE цветовой маркировки, упрощающей процесс подключения, на нем, к сожалению, нет. Расширить функциональные возможности системы получится за счет двух слотов PCI, одного PCIE х1 и PCIE х16. Звуковая подсистема на GIGABYTE GA-M68SM-S2L основана на 6-канальном HDA кодеке Realtek ALC662, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Все ЦАП кодека Realtek ALC662 поддерживают преобразование только с 16/20/24 битного формата с частотой дискретизации 44,1/48,0/96,0 кГц. Также на плате установлен сетевой контроллер Realtek RTL8211BL, поддерживающий режимы 10/100/1000 Мбит/с.
Питание процессора обеспечивается 3-фазной схемой стабилизации, собранной на конденсаторах с жидким электролитом, но дроссели использованы с ферромагнитным сердечником, что уменьшает потери на вихревые токи.
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI-D видеовыход, разъем RJ45 для сетевых соединений, последовательный COM и параллельный LPT, а также три аудио-разъема для 6-канального звука.
На материнской плате GIGABYTE GA-M68SM-S2L есть только два разъема для подключения вентиляторов, 4-контактный расположен возле процессорного разъема, а 3-контактный находится в нижней части материнской платы. BIOS В материнской плате GIGABYTE GA-M68SM-S2L используется код Award BIOS. Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-M68SM-S2L, собранны в таблице:
В плане разгона материнская плата GIGABYTE GA-M68SM-S2L далеко не лучший вариант. Хотя частоту тактового генератора и можно повысить до 300 МГц, но совсем нет настроек для повышения стабильности поднятием напряжения.
В подразделе «DRAM Configuration» можно поменять частоту памяти и изменить значение единственного тайминга CAS.
В BIOS есть возможность поднять частоту интегрированного ядра на 50 %. Вот только надеяться на особую прибавку производительности видеоподсистемы от такого разгона особо не стоит.
В разделе Hardware Monitor можно следить за: Кроме этого, в настройке «CPU Warning Temperature» и «System Warning Temperature» можно задать критичную температуру процессора и материнской платы (чипсета), при которой будет выводиться аварийное звуковое предупреждение. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» производится выбор типа напряжения питания: постоянное или импульсное PWM. Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 250 МГц.
Тестирование звукового тракта на основе кодека Realtek ALC662 Общие результаты (RightMark Audio Analyzer)
Тестирование производительности Для проверки возможностей материнских плат использовалось следующее оборудование.

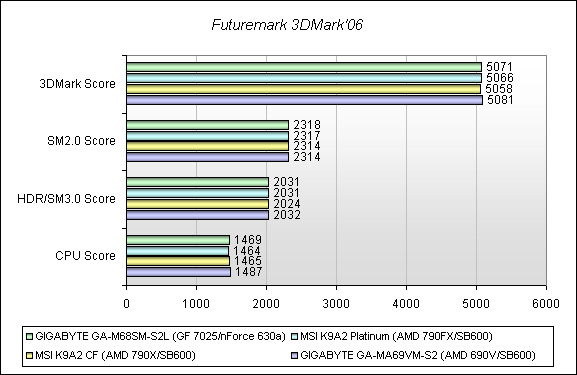

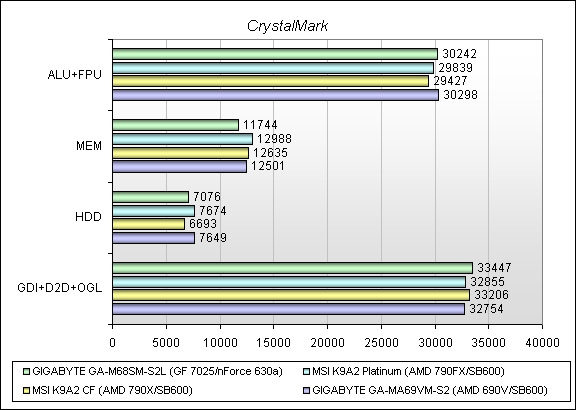

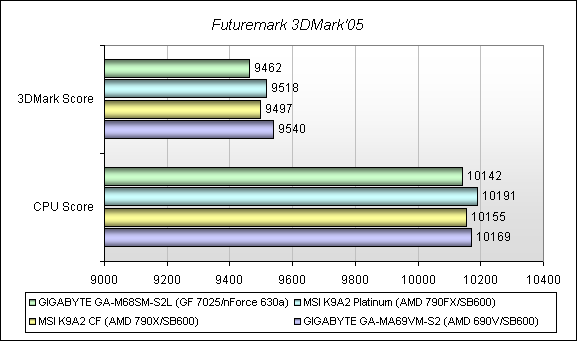

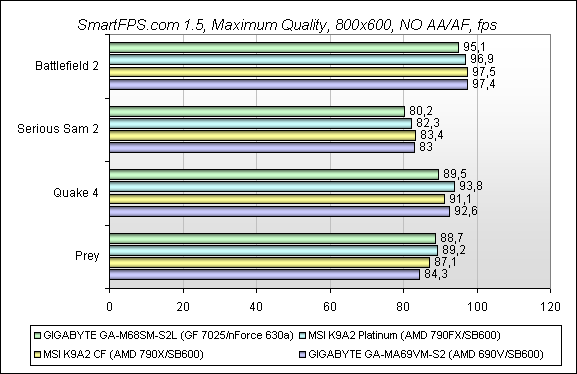

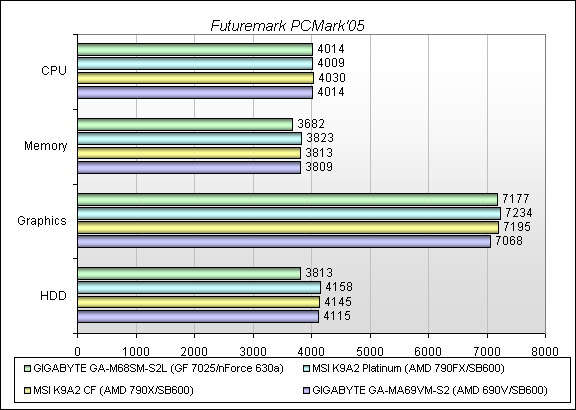

Материнская плата GIGABYTE GA-M68SM-S2L по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы GIGABYTE GA-M68SM-S2L На интегрированном видеоускорителе NVIDIA GeForce 7025
Как видим по результатам тестирования, производительность интегрированных графических ускорителей NVIDIA GeForce 7 и 6 серии, а также конкурировавшего с ними Radeon X1200 (AMD 690V/G), мало чем отличаются, хотя последний выглядит все таки предпочтительней. В свете выхода материнских плат на чипсетах NVIDIA GeForce 8200 и AMD 780G, которые по заявлениям имеют большую производительность, скорее всего сегмент мультимедийных предложений будет занят новыми продуктами. Так что старым наборам системной логики, похоже, останется место только в самой бюджетной нише, где от ПК нужно изображение на мониторе, а производительность в 3D не важна. Выводы Материнская плата GIGABYTE GA-M68SM-S2L будет особенно хорошим вариантом в случае сборки компьютера для офисных задач, когда требуется не очень мощная графическая система и небольшое количество функциональных возможностей, чтобы за них не нужно было переплачивать. GIGABYTE GA-M68SM-S2L является в определенном смысле "урезанной" версией GIGABYTE GA-M68SM-S2. Поэтому если нужен будет недорогой компьютер для дома, то лучше остановиться на последней материнской плате, т. к. на ней установлен 8-канальный звуковой кодек и есть контроллер шины FireWire. С точки зрения разгона GIGABYTE GA-M68SM-S2L не очень хороший вариант, в виду ограниченного набора функций в BIOS, но даже при всем этом можно будет примерно на 20 % повысить производительность, что в ряде случаев возможно без поднятия напряжения. К достоинствам, можно отнести:
К недостаткам, отнесем:
|
