Обзор материнской платы GIGABYTE GA-M56S-S3

Обзор материнской платы GIGABYTE GA-M56S-S3

В этом обзоре мы предлагаем рассмотреть материнскую плату GIGABYTE GA-M56S-S3 предназначенную для построения не сильно дорогой игровой или мультимедийной конфигурации на процессорах компании AMD. Мы уже предлагали вашему вниманию несколько обзоров подобных решений на чипсетах NVIDIA от различных компаний, из которых можно выделить MSI K9N Neo V3, MSI K9N Neo V2, ASUS M2N-X, GIGABYTE GA-M57SLI-RH, поэтому, надеемся, вам точно будет из чего выбрать и с чем сравнить.

Обзор материнской платы GIGABYTE GA-M56S-S3

Спецификация материнской платы GIGABYTE GA-M56S-S3:

Производитель

GIGABYTE

Модель

GA-M56S-S3

Чипсет

NVIDIA nForce 560

Процессорный разъем

Socket AM2

Поддерживаемые процессоры

Athlon 64 X2/Athlon 64 FX/Athlon 64/Sempron

Системная шина, МГц

2000/1600 MT/s

Используемая память

DDR2 800/667/533 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб

Слоты расширения

1 x PCIe x16
2 x PCIe x1
4 x PCI 2.2

Дисковая подсистема

NVIDIA nForce 560 поддерживает:
4 x Serial ATA 3.0Гб/с с RAID 0, 1, 10, 5
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канальнго звука Realtek ALC888
High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek RTL8211BL (10/100/1000 Мб)

IEEE 1394

TSB43AB23,
3 порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор на чипсете

Разъемы для вентиляторов

1 x CPU
1 x корпусной вентилятор

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x IEEE1394
1 х COM
1 x LPT
1 x S/PDIF выход (коаксиальный + оптический)
4 x USB 2.0
1 x LAN (RJ45)
6-канальный аудио выход

Внутренние порты I/O

6 x USB
1 x IEEE1394
1 x S/PDIF выход
1 x S/PDIF вход
4 х SATA
1 x IDE
1 х FDD
1 x CD вход
Аудио разъем фронтпанели

BIOS

14 Mb Flash ROM, AWARD BIOS

Возможности разгона

Изменение частоты: FSB, HT, PCI-Express, память.
Изменение напряжения: процессор, память, чипсет

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация (важное)

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция к материнской плате
1 х CD с драйверами
Заглушка

Форм-фактор Размеры, мм

ATX
305 x 214

Сайт производителя

Http://www. gigabyte. com. tw/

Новые версии BIOS и драйверов для GIGABYTE GA-M56S-S3 можно скачать со страницы поддержки.

Средняя цена

Посмотреть в price. ua.
Посмотреть в price. ru.

Обзор материнской платы GIGABYTE GA-M56S-S3

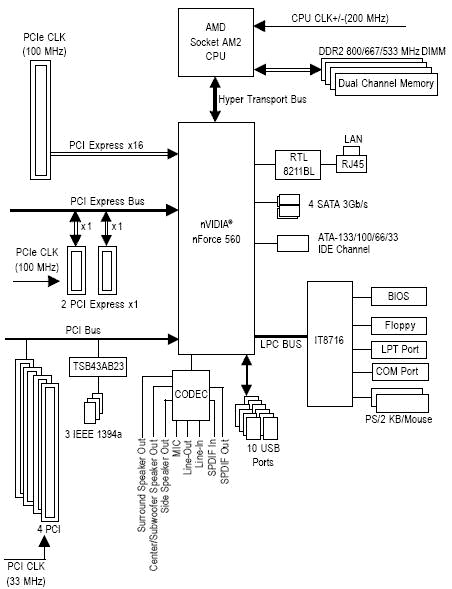

Для начала рассмотрим немного структуру материнской платы GIGABYTE GA-M56S-S3, которая построена на чипсете NVIDIA nForce 560. Данный чипсет поддерживает четыре SATA порта, десять USB и один IDE порт с возможностью подключения двух устройств. Кроме того, нужно отметить реализацию на плате GIGABYTE GA-M56S-S3 четырех слотов PCI и трех портов FireWire.

Обзор материнской платы GIGABYTE GA-M56S-S3

Материнская плата GIGABYTE GA-M56S-S3 поставляется в белой картонной упаковке, на которой отмечена поддержка двуядерных процессоров AMD, гигабитного сетевого контроллера и контроллера IEEE 1394.

Обзор материнской платы GIGABYTE GA-M56S-S3

В комплект материнской платы GIGABYTE GA-M56S-S3 входит:

    CD-диск с драйверами; руководство пользователя, краткая инструкция по установке, шлейф FDD, шлейф UltraDMA 133/100/66; два шлейфа Serial ATA; заглушка на заднюю панель корпуса и наклейка.

Обзор материнской платы GIGABYTE GA-M56S-S3

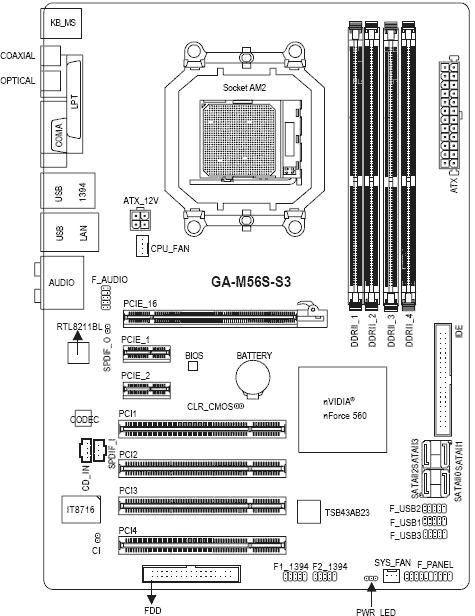

Компоновка материнская платы GIGABYTE GA-M56S-S3 имеет несколько небольших упущений. Во-первых, 4-контактный разъем питания расположен не у верхнего края, а в глубине платы между портами ввода/вывода и процессорным разъемом, во-вторых, доступ к защелкам слотов оперативной памяти будет несколько затруднен при установке длинной видеокарты, и в-третьих, разъем FDD размещен внизу под слотами PCI, поэтому подключенный к нему шлейф не получится аккуратно уложить в корпусе. В остальном, компоновка материнской платы не вызывает нареканий, разве что слоты для оперативной памяти при ее двуканальном режиме работы будут находиться рядом, что немного ухудшит условия охлаждения модулей. Но здесь, необходимо отметить, что такое расположение слотов на материнских платах для процессоров AMD встречается гораздо чаще, чем разнесенный вариант слотов, как на материнских платах под процессоры Intel.

Обзор материнской платы GIGABYTE GA-M56S-S3

Чипсет NVIDIA nForce 560 охлаждается небольшим алюминиевым радиатором. Этот чип поддерживает четыре порта SATA с возможностью создания RAID массивов 0, 1, 0+1, 5 и один разъем IDE, который позволяет подключить два устройства UltraDMA 133/100/66/33. В правом нижнем углу размещены шесть портов USB, а левее по нижнему краю находятся два внутренних порта FireWire, которые поддерживаются контроллером Texas Instruments TSB43AB23. Разъем фронт-панели имеет цветовую маркировку, а джампер сброса BIOS удобно расположен возле батарейки.

Обзор материнской платы GIGABYTE GA-M56S-S3

На материнской плате GIGABYTE GA-M56S-S3 есть четыре слота PCI, два PCIE х1 и один слот для видеокарты PCIE х16. С левого края материнской платы распаян HDA кодек 8-канального звука Realtek ALC888 с обвязкой из полимерных конденсаторов, в то время как все остальные конденсаторы на материнской плате простые с жидким электролитом. Аудио разъем фронт-панели находится выше кодека и поддерживает стандарты HDA и AC’97. А возле панели разъемов ввода/вывода распаян гигабитный сетевой контроллер Realtek RTL8211BL.

Обзор материнской платы GIGABYTE GA-M56S-S3

Питание процессора обеспечивается 3-фазной схемой стабилизации, каждый канал которой включает два MOSFET SUD50N024-09P (24 В, 9,5 мОм, 49 А) и два K3919 без дополнительных элементов охлаждения. Конденсаторы в узле стабилизации, как и почти на всей материнской плате, использованы с жидким электролитом. На GIGABYTE GA-M56S-S3 установлена очень яркая и броская рамка крепления процессорного кулера, имеющая только 2 зубца, что не очень надежно.

Обзор материнской платы GIGABYTE GA-M56S-S3

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, коаксиальный и оптический S/PDIF выходы, порт IEEE 1394, разъем RJ45 для сетевых соединений, последовательный COM и паралельный LPT, а также шесть audio-разъемов для 8-канального звука.

Обзор материнской платы GIGABYTE GA-M56S-S3

На материнской плате GIGABYTE GA-M56S-S3 есть только два разъема для подключения вентиляторов: 4-контактный для процессорного кулера и 3-контактный для корпусного вентилятора, который расположен в правом нижнем углу материнской платы.

BIOS

В материнской плате GIGABYTE GA-M56S-S3 используется код Award BIOS.

Все настройки BIOS предназначенные для разгона и тонкой настройки GIGABYTE GA-M56S-S3, собранны в таблице:

Параметр

Название пункта меню

Диапазон

Шаг

Технологии

K8 Cool’n’Quiet

Фирменная технология разгона графического ускорителя

Robust Graphics Booster

Опорная частота CPU

CPU Frequency

200-500 МГц

2

Частота шины PCI Express

PCIE Clock

100-150 МГц

1

Процессорный множитель

CPU Clock Ratio

5-max

1

Множитель HyperTransport

NB HT Speed

1-5

1

Разрядность HyperTransport

NB HT Width

8, 16

Делитель для памяти

DDR Timing Items

400/533/667/800

Напряжение на модулях памяти

DDR2 Voltage Control

От +0,05 В до +0,6 В

0,05 В

Напряжение на чипсете

Chipset Voltage Control

От +0,025 до +0,200 В

0,025 В

Напряжение питания процессора

CPU Voltage Control

0,8-1,55 В

0,025 В

Обзор материнской платы GIGABYTE GA-M56S-S3

Напряжение на процессоре можно изменять в очень широком диапазоне от 0,8 В до 1,55 В с шагом 0,025 В

Обзор материнской платы GIGABYTE GA-M56S-S3

Напряжение на модулях оперативной памяти можно поднять до 2,4 В, что позволяет использовать даже оверлокерские модули

Обзор материнской платы GIGABYTE GA-M56S-S3

После нажатия комбинации клавиш «Ctrl+F1» в BIOS появляется раздел «Advanced Chipset Features», в котором можно настроить память, шину HyperTransport и отключить функции понижения электромагнитных излучений

Обзор материнской платы GIGABYTE GA-M56S-S3

В подразделе «DRAM Configuration» можно изменить значения таймингов памяти

Обзор материнской платы GIGABYTE GA-M56S-S3

В разделе Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- состоянием напряжения на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме этого в настройке «CPU Warning Temperature» и «System Warning Temperature» можно задать критичную температуру процессора и материнской платы соответственно, при которой будет выводиться аварийное звуковое предупреждение. В пункте «CPU Smart FAN Control» активируется функция автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» производиться выбор типа напряжения питания: постоянного или импульсного PWM. Отметим, редкое явление для материнских плат GIGABYTE возможность включения автоматического управления скоростью вращения вентиляторов Smart Fan и для единственного разъема питания корпусного вентилятора.

Проводя стандартную процедуру испытания возможностей тактового генератора системной шины, мы смогли поднять его частоту до 290 МГц, что вместе с относительно большим набором настроек BIOS обуславливает для GIGABYTE GA-M56S-S3 неплохой разгонный потенциал.

Обзор материнской платы GIGABYTE GA-M56S-S3

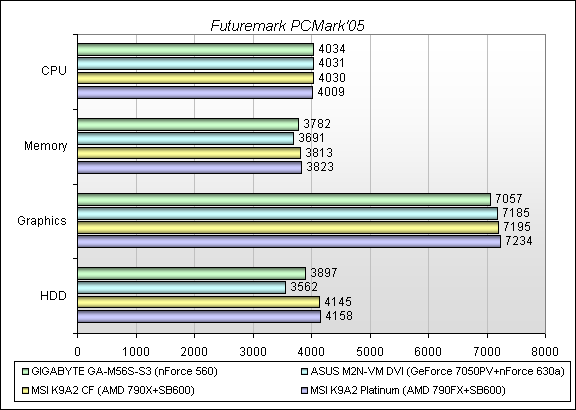

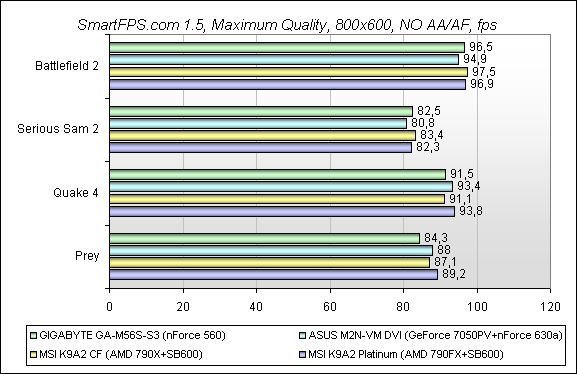

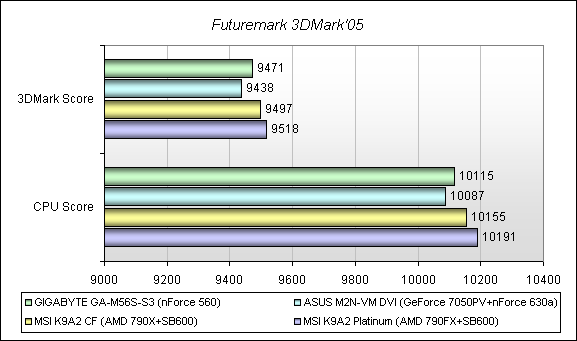

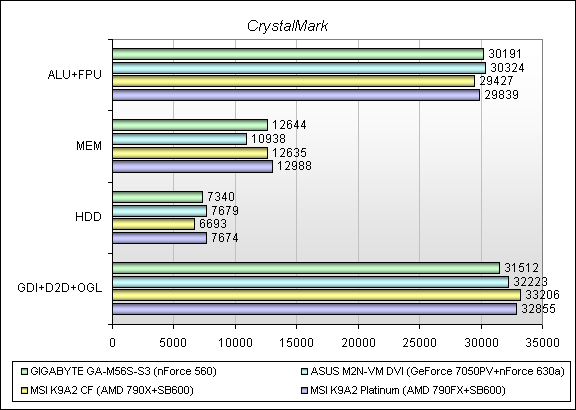

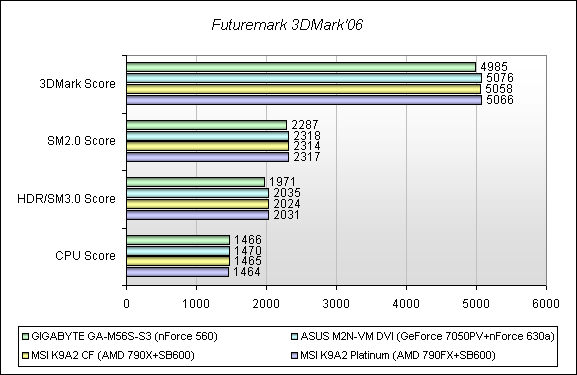

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы GIGABYTE GA-M56S-S3

Обзор материнской платы GIGABYTE GA-M56S-S3

Обзор материнской платы GIGABYTE GA-M56S-S3

Обзор материнской платы GIGABYTE GA-M56S-S3

Обзор материнской платы GIGABYTE GA-M56S-S3

Материнская плата GIGABYTE GA-M56S-S3 по уровню производительности не выделяется среди решений этого же класса.

Выводы

Материнская плата GIGABYTE GA-M56S-S3 рассчитана на построение достаточно производительной конфигурации компьютера с процессором AMD. Она отлично подойдет для игрового или производительного мультимедийного решения, так как обладает хорошими функциональным возможности. Несмотря на неплохой разгонный потенциал и достаточный набор соответствующих настроек BIOS для работы в разогнанном режиме материнская плата не сильно подходит, потому что она оборудована относительно слабой системой охлаждения (радиатор очень сильно грелся во время тестирования) и имеет только 3-фазный узел стабилизации питания процессора. Кроме того, GIGABYTE GA-M56S-S3 имеет несколько недочетов в компоновке, но для пользователей, редко открывающих системный блок, вряд ли они будут иметь большое значение.

К достоинствам можно отнести:

    приемлемую стоимость; неплохие возможности разгона; 8-канальный звук High Difinition Audio; 4 SATA c поддержкой RAID 0, 1, 0+1, 5; контроллер IEEE 1394 с тремя портами; коаксиальный и оптический S/PDIF; 4 слота PCI; 10 разъемов USB.

К недостаткам отнесем:

    только один разъем для корпусного вентилятора; не совсем удобная разводка платы; не достаточно большой радиатор в качестве системы охлаждения.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
