Обзор материнской платы GIGABYTE GA-790FXTA-UD5 на AMD 790FX
У нас уже есть обзоры самых последних и конечно самых передовых по своим возможностям материнских плат от компании GIGABYTE для процессоров Intel: GIGABYTE GA-P55A-UD6 на Intel P55 Express и GIGABYTE GA-X58A-UD7 на Intel X58 Express. Наконец настала очередь пройти полноценный осмотр и тестирование новой функциональной материнской плате от этого же производителя, но для процессоров AMD. Сегодня мы постараемся рассказать нашим читателям о настоящих возможностях заявленных технологий для новой «топовой» материнской платы на самой производительной и современной связке системной логики AMD 790FX и SB750 – GIGABYTE GA-790FXTA-UD5.
Оборачиваясь на описанные нами ранее материнские платы от этого производителя с поддержкой большого функционала и самых передовых технологий передачи данных, мы не можем говорить о хорошем первом впечатлении от их работы в нашей тестовой лаборатории. Однако, как уже упоминалось нами ранее в этих обзорах, виной всему стало, в первую очередь, «сырое» программное обеспечение (BIOS), отвечающее за согласование всех их разнообразных функций и возможностей. Будем надеяться, что результаты испытания платы GIGABYTE GA-790FXTA-UD5 будут более обнадеживающие.
Как уже известно нашим постоянным читателям, присутствующая в названиях продуктов данного производителя буква «А» говорит о поддержке третьей версии интерфейсов USB 3.0 и SATA 3.0. Новая версия интерфейсов USB и SATA призвана значительно увеличить скорость обмена данными с накопителями, которые снабжены соответствующими портами. Пропускная способность интерфейса USB 3.0 увеличилась в десять раз по сравнению с USB 2.0, а пропускная способность SATA 3.0 получила в два раза большую производительность, чем SATA 2.0. В данном обзоре, кроме тестирования самой материнской платы GIGABYTE GA-790FXTA-UD5, мы попробуем проанализировать обоснованность возможности работы на данном продукте интерфейсов USB 3.0 и SATA 3.0 со скоростями соответствующими их спецификациям, а пока рассмотрим спецификацию самой материнской платы.
Все цены на GIGABYTE GA-790FXTA-UD5

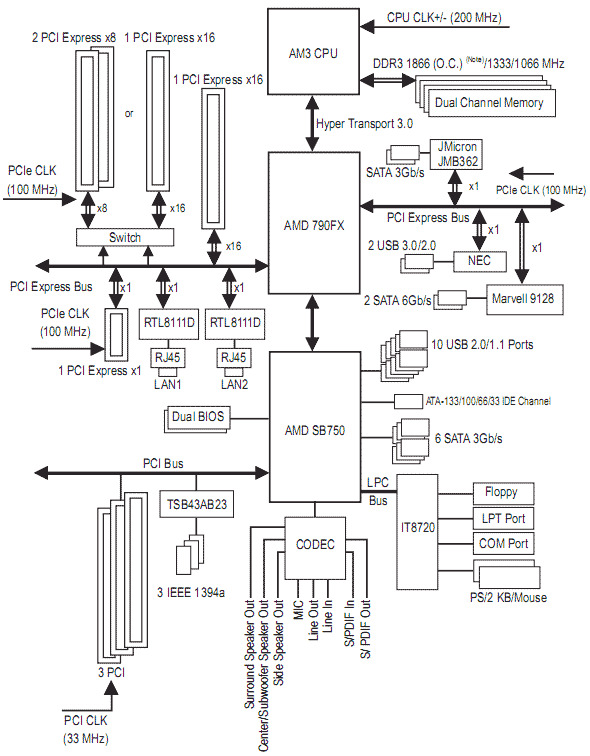

При рассмотрении структуры материнской платы GIGABYTE GA-790FXTA-UD5 в первую очередь может заинтересовать подключение контроллеров USB 3.0 и SATA 3.0, т. к. для обеспечения этим портам необходимой пропускной способности нужны и соответствующие возможности на материнской плате. На схеме показано, что на контроллеры SATA 3.0 Marvell 9128 и контроллер USB 3.0 NEC D720200F1 выделено две линии PCI Express 2.0. Пропускная способность линии PCI Express 2.0 составляет 5 Гбит/с с учетом всей служебной информации, проходящей по ней, поэтому суммарной скорости 5 Гбит/c будет достаточно для полноценной поддержки USB 3.0 и условно достаточно для SATA 3.0.
Как видно из схемы использованного здесь чипсета AMD 790FX, из 38 линий PCI Express 2.0 32 подаются на 2 или 3 разъема PCI Express 2.0 x16 для видеокарт, а из оставшихся шести линий две отводятся под интерфейсы USB 3.0 и SATA 3.0, по одной на каждый из них. Такое распределение должно обеспечить полноценную работу этих портов на скоростях близких к заявленным в спецификации, но только для одного устройства на каждую пару разъемов третьего поколения. Еще две линии отданы под два гигабитных Ethernet-контроллера Realtek RTL8111D, одна под единственный на плате разъем PCIe x1 и одна под контроллер JMicron JMB362, обеспечивающий два разъема eSATA 3.0 Гб/с (eSATA/USB Combo). Но главное, что такое распределение никак не влияет на работу слотов PCIe x16 при использовании всех заявленных на данной плате функций, включая высокоскоростную передачу данных через контроллеры USB 3.0 и SATA 3.0, в отличие от их реализации на GIGABYTE GA-P55A-UD6. На тестирование к нам пришла материнская плата в виде семпла в белой коробочке. Это не дает нам возможности рассказать читателю о реальной комплектации и внешнем виде упаковки данного продукта. О всем этом можно лишь предположить, основываясь на данных из сети и официальной документации, предоставленной на сайте производителя. В обязательном комплекте к данному продукту идут:
Этот комплект поставки материнской платы не совсем соответствует высокоуровневому продукту, но в той же документации оговорено о возможном расширении комплекта поставки следующими компонентами:
Дизайн платы
Компоновка элементов и разъемов системной платы имеет свои плюсы и минусы. К достоинствам можно отнести достаточную удаленность разъемов оперативной памяти от верхнего слота PCI Express 2.0 x16, чтобы не блокировать защелки ОЗУ.
Месторасположение разъемов основного и дополнительного питания тоже выбрано удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы, и пользоваться ими можно без затруднений. Порты SATA имеют горизонтальное расположение, что позволяет их использовать при установке длинных видеокарт, но не всегда функционально, особенно в небольших корпусах.
В верхней правой части платы есть две кнопки – RESET и POWER, а ближе к середине текстолита есть и кнопка CMOS_SW с прозрачным предохранительным колпачком. Само расположение кнопок RESET и POWER нельзя назвать очень удобным. Их может закрыть как подключенный шлейф IDE, так и провода разъема питания платы.
Еще одним достоинством компоновки можно считать то, что находящийся за единственным разъемом PCI Express x1 радиатор системы охлаждения имеет специальную форму, что должно позволить установить в слот и длинные платы расширения с соответствующим интерфейсом. А вот панель фронт-аудио находится рядом с самым верхним слотом и дотянуть к ней провода удастся не в каждом корпусе – это можно считать единственным недочетом компоновки. Система охлаждения
Система охлаждения материнской платы состоит из трех довольно массивных алюминиевых радиаторов. Один радиатор установлен на транзисторах системы питания процессора, один на чипе северного моста AMD 790FX и последний, самый нижний, радиатор накрывает южный мост SB750. Между собой все радиаторы системы охлаждения соединены одной тепловой трубкой. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью стальных скоб и не совсем удобных пластиковых зажимов. Используемый здесь термоинтерфейс, как видно из фотографии, совершенно сухой.
В целом, можно сказать, что система охлаждения платы GIGABYTE GA-790FXTA-UD5 достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом, а была просто теплой.
Установленный здесь южный мост SB750 обеспечивает поддержку одного IDE-порта с возможностью подключения двух устройств ATA 133/100/66/33 и шести портов SATA2, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также AMD SB750 отвечает и за функционирование 10 портов USB. Порты USB распределены следующим образом: 8 на задней панели и 4 внутренних. Причем с математикой все верно, т. к. два из восьми выведенных на интерфейсную панель портов USB поддерживают спецификацию USB 3.0 и реализованы на дополнительной микросхеме Marvell 9128.
Возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:
Чип Marvell 9128 расположен возле южного моста. Он отвечает за поддержку платой интерфейса SATA 3.0 с возможностью создания RAID-массивов уровней 0 и 1. С помощью микросхемы JMicron JMB362 на плате реализованы два комбинированных порта eSATA/USB Combo. Подключать к ним можно как устройства с интерфейсом eSATA, так и c USB 2.0, причем поддержка этого интерфейса обеспечивается силами южного моста. Устройства с интерфейсом eSATA можно объединять в RAID-массивы 0, 1, а также JBOD. Чип iTE IT8720 отвечает за поддержку флоппи дисковода.
Семь слотов расширения системной платы GIGABYTE GA-790FXTA-UD5 распределены следующим образом: 1 x PCI Express x1, 3 x PCI Express x16 и 3 x PCI. Материнская плата поддерживает технологию мультипроцессорного рендеринга изображения с помощью ATI CrossFireX. Работа трех полноразмерных слотов PCI Express x16 возможна в двух режимах: два слота PCI Express 2.0 x16 по 16 линий на каждый или один слот PCI Express 2.0 x16 с 16-ю линиями и два PCI Express 2.0 x16 по 8 линий на каждый. Это позволяет поддерживать данной плате до трех видеокарт, соединенных по технологии ATI CrossFireX.
Материнская плата оснащена двумя гигабитными сетевыми контроллерами Realtek RTL8111D с поддержкой сетевых технологий Teaming и Smart Dual LAN. Технология Teaming позволяет автоматически перенаправлять сигнал на второй LAN-контроллер при выходе из строя первого, что увеличивает надежность сетевого подключения. С помощью второй технологии, Smart Dual LAN, можно объединить пропускную способность обоих сетевых контроллеров и получить 2-гигабитный сетевой канал.
Звуковая подсистема материнской платы GIGABYTE GA-790FXTA-UD5 представлена качественным восьмиканальным аудио кодеком Realtek ALC889.
Тактовый генератор реализован на микросхеме Realtek RTM880N-793.
Материнская плата оснащена виртуальной 8+2-фазной системой питания процессора. «Виртуальной» мы такую систему стабилизации питания называем потому, что на самом деле на плате распаян пятифазный ШИМ-контроллер Intersil ISL6324A. А наличие 8+2 фаз питания объясняется тем, что на каждую реальную фазу приходится удвоенное число транзисторов и индуктивностей для лучшей стабилизации питания. Также при таком подходе происходит лучшее теплораспределение, а соответственно и меньший нагрев компонентов стабилизатора питания процессора.
На обратной стороне платы имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.
На интерфейсную панель внешних портов материнской платы выведены следующие разъемы:
Набор портов интерфейсной панели системной платы можно назвать довольно богатым. Большое количество разъемов USB 3.0/2.0/1.1, наличие двух eSATA/USB Combo, оптического и коаксиального S/PDIF-выхода, а также двух IEEE 1394a, удовлетворит потребности любого пользователя.
Еще одной особенностью изготовления именно этой модели стало использование при изготовлении платы 6-слойного PCB, в то время как основная масса моделей изготавливается на 4-слойном текстолите. BIOS BIOS материнской платы GIGABYTE GA-790FXTA-UD5 разработан на коде Award и отличается широким набором настроек, с помощью которых можно производить разгон системы.
Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M. I.T.)», причем настройки разделены по группам:
Раздел «MB Intelligent Tweaker (M. I.T.)» имеет множество возможностей по настройке частот шин, памяти и напряжения питания компонентов. Большая гибкость в настройке напряжений питания должна обеспечить хороший разгон с помощью данного продукта. Например, напряжение на процессоре можно увеличить на + 0,425 В, чего в ряде случаев будет более чем предостаточно.
Отдельно стоит подчеркнуть возможности отключения ядер установленного в системе процессора, а также возможна и разблокировка ядер заблокированных заводскими средствами, что поможет добиться от определенных серий процессоров очень хороших результатов разгона.
Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном объеме.
В разделе мониторинга «PС Health Status» можно следить за:
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control. Возможности разгона
Тактовую частоту системной шины материнской платы GIGABYTE GA-790FXTA-UD5 с процессором AMD Phenom II X3 720 удалось поднять до значения 295 МГц. Это не самый лучший результат, но вполне приемлемый для обеспечения хорошего разгона. Вполне возможно, что с выходом новых версий BIOS оверклокерские возможности платы улучшатся. Тестирование В процессе тестирования производительности материнской платы был использован следующий комплект оборудования:

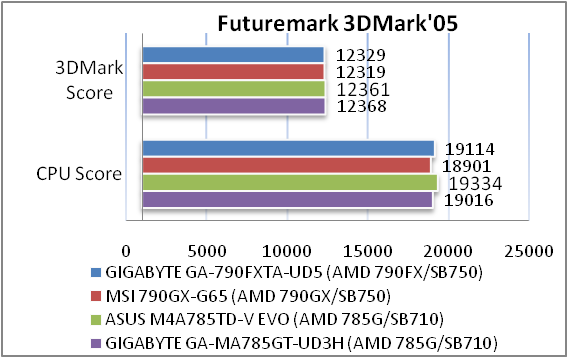

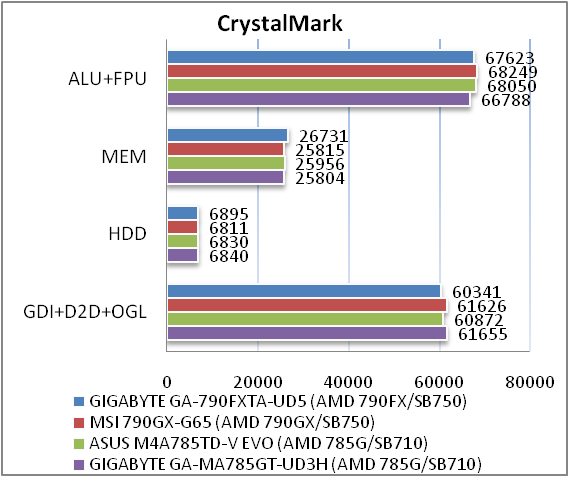

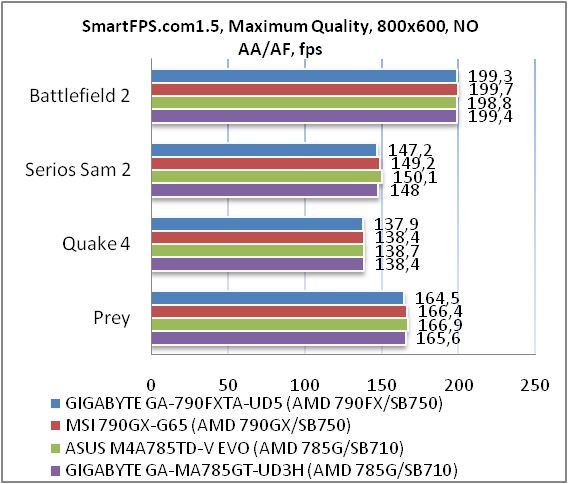

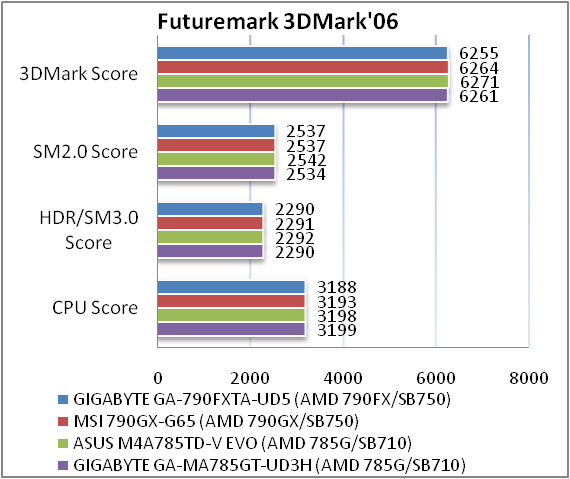

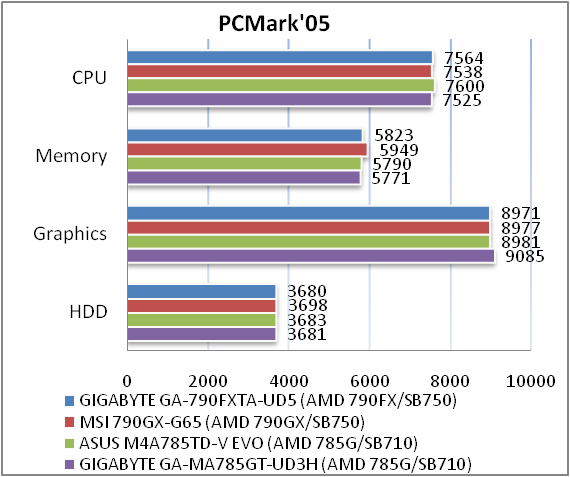

Результаты тестов:
В ходе тестирования при номинальных режимах работы материнская плата GIGABYTE GA-790FXTA-UD5 ни в чем не уступала своим конкурентам, а это говорит нам о хорошо отлаженной версии BIOS. Тестирование звукового тракта на основе кодека Realtek ALC889 Общие Результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудио-кодек Realtek ALC889 показывает очень хорошие результаты, поэтому в большинстве случаев его будет достаточно. Выводы На сегодняшний день материнская плата GIGABYTE GA-790FXTA-UD5 является флагманом в линейке продуктов GIGABYTE для процессоров AMD. Конечно, немаловажную роль в таком позиционировании материнской платы играет использование в ее основе системной логики AMD 790FX/ SB750. Поэтому данное решение имеет замечательную поддержку технологии ATI CrossFireX в режимах x16+x16 и x16+x8+ x8. Также плата GIGABYTE GA-790FXTA-UD5 оборудована мощной схемой питания процессора и имеет широкие возможности по организации дисковой подсистемы и подключению скоростной периферии. Однако по причине пока фактического отсутствия устройств USB 3.0 и SATA 3.0 на рынке эти возможности можно считать лишь перспективными. Весомым достижением разработчиков данной материнской платы можно назвать отсутствие каких-либо уменьшений производительности интерфейсов USB 3.0 и SATA 3.0 при полноценном использовании двух видеокарт в режиме PCI Express 16x. Также материнская плата GIGABYTE GA-790FXTA-UD5 обладает средним разгонным потенциалом, хотя и отличается большим набором настроек, необходимых для повышения стабильности. Недостатком GIGABYTE GA-790FXTA-UD5 можно считать разве что некоторую «сырость» BIOS, что, вероятнее всего, стало причиной уменьшения разгонного потенциала, но уже сейчас ничего не мешает полноценной работе и продвижению на рынке данного продукта. Достоинства:
Недостатки:
|
