Обзор, материнской платы EliteGroup L7S7A2L

Считается, что продукция компании EliteGroup на чипсетах SIS предназначена для бюджетных ПК, а основное внимание при конструировании таких плат уделяется стабильности и надежности при работе.

Модель же L7S7A2L, несмотря на то, что выполнена компанией EliteGroup на чипсете SiS, может представлять интерес не только для обычных пользователей, желающих приобрести материнскую плату с запасом на будущее, но и для геймеров и любителей разгона.

Плата узкая, подойдет для любого ATX корпуса. Имеется один AGP слот, пять PCI слотов, один CNR слот (опционально), стандартный ATX разъем питания. Два IDE разъема расположены удобно и шлейфы не тянутся через всю материнскую плату, разъем для FDD находится внизу, а батарейка BIOS установлена вертикально. Такое компактное размещение элементов удобно и уменьшает размеры платы.

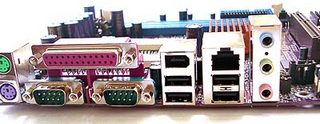

На задней панели имеется 4 USB-порта, разъем IEEE 1394 (опционально), стандартные 3 разъема звуковой карты, разъемы PS/2 под мышь и клавиатуру, один или два COM-порта (опционально), параллельный порт и сетевой разъем.

В комплекте поставки - один UDMA и FDD шлейф, диск с драйверами, металлическая заглушка на заднюю панель и руководство. Пока в продаже в России имеется лишь вариант материнской платы без порта IEEE 1394 (SIS963L).

Кроме этого встречается платы с не распаянным CNR слотом. Но в России отсутствуют CNR-карты расширения, что делает этот слот бесполезным.

Данная материнская плата предоставляет все возможности, что и последние системные платы других производителей. В ее основе лежит новый чипсет SIS746 - северный мост SIS746 и южный SIS963/963L. Поддерживаются лишь видеокарты AGP 8x/4x. Карты AGP 2х в эту модель уже не установишь.

Поддерживается память DDR с частотой 200/266/333 МГц объемом до 3 Гбайт. Также возможно использование DDR400 (до 2 Гбайт, в этом случае используются два слота памяти). Плата сделана с запасом на будущее, поэтому на нее можно будет установить все существующие модели Duron (Applebred ),  Athlon и Athlon XP с частотой системной шины 133 МГц, 166 Мгц и 200 МГц. Поддерживается технология управления питанием AMD PowerNow!

Южный мост имеет поддержку 6 портов USB 2.0, стандартный контроллер жестких дисков UDMA 33/66/100/133, встроенный сетевой контроллер. Поддержка порта IEEE 1394 зависит от типа южного моста - SIS963 или SIS963L.

В L7S7A2L используется стандартный аудиокодек на основе чипа CMI 9738/9739. Он поддерживает как обычный стереозвук (аудиовыход, аудиовход, микрофон), так и шестиканальный. Переключение на шестиканальный звук реализовано на уровне драйверов. Тогда аудиовыход, аудиовход, микрофон используются как соответствующие выходы.

Для расширения возможностей встроенного звука предусмотрен отдельный разъем для вывода дополнительных звуковых каналов, разъем Front Audio стандартного формата, линейный аналоговый вход, а также цифровой выход S/PDIF.

Для мониторинга температуры процессора используется датчик, встроенный в процессор. Он показывает именно температуру процессора, а не температуру под процессорным разъемом, что намного точнее позволяет определить по температуре «здоровье» процессора.

Чипсет KT400 от VIA, не самый удачный продукт компании, позволяет мостам обмениваться данными со скоростью 533 Мбайт/с. Более ранние чипсеты от VIA, KT333 и KT266А, делают это со вдвое меньшей скоростью -. 266 Мбайт/с.

SIS MuTIOL 1G®  позволяет осуществлять обмен данными между северным и южным мостом по двунаправленной 16-битной шине  со скоростью 1 Гбайт/с.

Неожиданно высокие результаты эта материнская плата показала в сравнительных тестах производительности. Для тестирования использовались материнские платы Epox 8RDA+ (nVidia nForce2) и Abit KD7 (VIA KT400). Также использовались процессор Athlon XP 2700+ и два модуля памяти по 256 Мбайт каждый.

Для тестирования был взят обычный и достаточный комплект тестовых программ: Sisoft Sandra 2002, Business Winstone 2001, 3D Mark 2001 и Quake 3 Demo. Результаты тестирования - на диаграммах, где более высокое значение соответствует более высокой производительности.

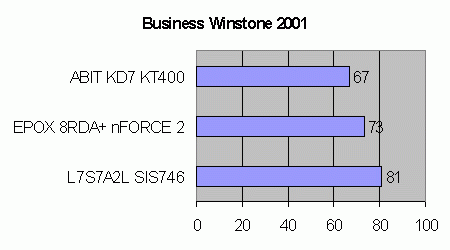

L7S7A2L (SIS746) опережает Epox на 12% и Abit на 19% в бизнес-тесте Business Winstone 2001. Такой отрыв не является случайностью и имеет под собой вполне реальную основу: чипсет получился действительно быстрым.

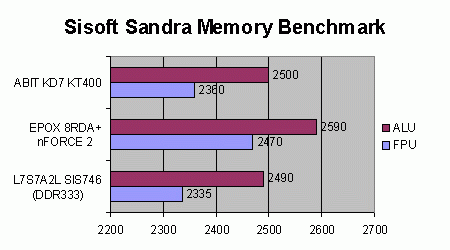

В тестах памяти (В Sisoft Sandra 2002 Memory Benchmark) L7S7A2L отстает от Epox на <nForce2> с двухканальной памятью на 4,5-6,5%, а от Abit – на 1%.

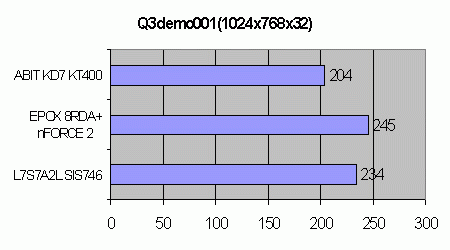

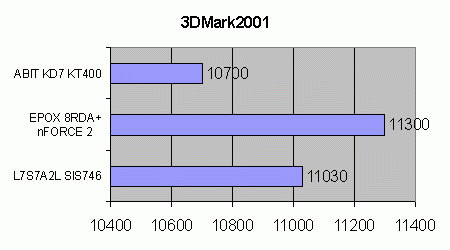

В 3D Mark 2001 и Quake 3 Demo, тестирующих производительность работы системы в 3D приложениях, L7S7A2L отставала от Epox на 4-5%, и опережала Abit на 1-2%.

По результатам тестирования можно сделать следующие краткие выводы: материнская плата показала высокую производительность, в некоторых тестах (Business Winstone 2001) даже превзошла модель на основе <nForce2> – лидера по производительности среди современных чипсетов под Socket А.

Незначительное, в среднем 3-5%, отставание в других тестовых приложениях от nForce2 можно объяснить использованием в последнем двухканального контроллера памяти. Последнее место данная модель материнской платы заняла только в тестах памяти.
Результаты работы и тестирования показывают, что в этой модели Elitegroup удалось качественно и хорошо реализовать возможности нового чипсета от SIS. Плата очень располагает к себе быстрой, надежной и стабильной работой. Качественно сделанные платы на SIS746 могут составить серьезную конкуренцию nForce2.

Возможности разгона

Имеются у данной материнской платы и особенности, прежде всего, как было сказано выше, связанные с разгоном системы. В системе используется AMI BIOS. Частота системной шины меняется в диапазоне 133-200 МГц с шагом 1 МГц.

При разгоне процессора часто требуется повышать напряжение питания процессора и памяти для устойчивой работы последних. EliteGroup позаботилась об относительной безопасности материнской платы в случаях начинающих оверлокеров. Максимум, на что вы сможете повысить напряжение питания процессора - 5%. Также доступны уровни +1%, +3%, +5%. Напряжение памяти тоже повышается: на +0,8%, +2,7%, +3,5%. Память может работать в асинхронном режиме с процессором. Для этого имеется богатый выбор из 15 настроек частоты работы памяти, в зависимости от частоты системной шины. Поддерживаются следующие соотношения частоты шины процессора к частоте памяти: [1:1], [1:2], [2:3], [10:9], [3:4], [3:5], [4:5], [5:6], [8:9], [2:1], [3:2], [5:2], [4:3], [5:3], [5:4].

Хотя в BIOS нельзя изменять коэффициент умножения процессора, данная функция реализована на материнской плате с помощью перемычек, позволяющих менять коэффициент умножения с 5,0 до 12,5.

Как правило, при разгоне по шине обычно разгоняется вся система, включая AGP и PCI шину. Это приводит к нестабильной работе разогнанного видеоадаптера и PCI устройств. Для жестких дисков это может приводить к потере информации всего жесткого диска в случае повреждения FAT. Обычно для решения подобных проблем используются фиксированные частоты шин AGP и PCI.

Чипсет SIS746, как и nForce2, полностью асинхронный. L7S7A2L поддерживает фиксированные частоты шин AGP и PCI, поэтому при разгоне по шине можно не думать о делителях и не беспокоится за видеокарту и другие устройства. При разгоне процессора и памяти остальные устройства будут работать на стандартных частотах, что повышает стабильность разогнанной.

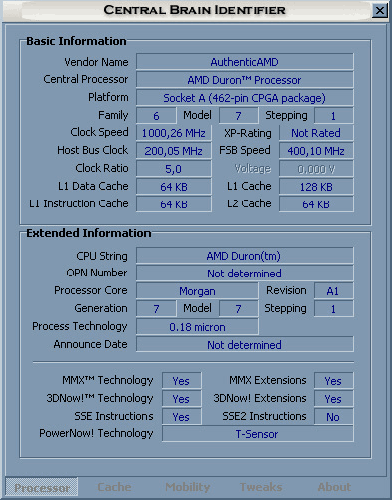

В качестве эксперимента был установлен разблокированный Duron 1200 (ядро Morgan) с коэффициентом умножения (КУ) 5 на частоту FSB 200 МГц с обычными настройками BIOS. Система нормально загружалась и функционировала. Однако эта модель Duron плохо поддается разгону и от ее дальнейшего использования пришлось отказаться.

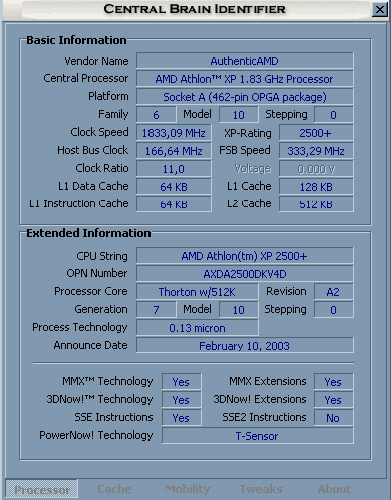

Для более полного выяснения возможностей материнской платы использовалась младшая модель процессора Athlon XP 2500+ на ядре Barton (реальная частота 1833 МГц) со стандартной частотой системной шины 166 МГц плюс кулер Igloo Glacial Tech Silent Breeze 462. Тестировалось все на стандартной прошивке BIOS - версия 02/19/2003 от 24.02.2003 г. (http://www. ecsusa. com/downloads/bios/l7s7a2_030219.exe).

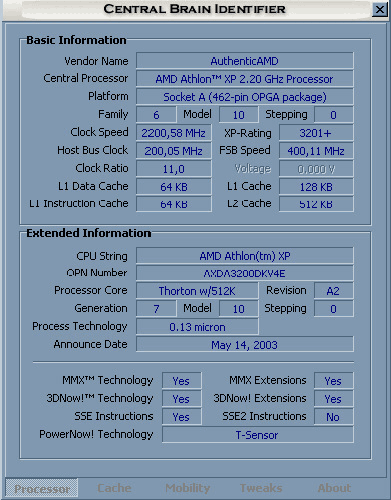

Процессор, при частоте шины 200 МГц с множителем 11, удалось разогнать до реальной частоты 2200 МГц, что соответствует рейтингу Athlon XP 3200+. Другими стандартными (изменение КУ с помощью перемычек) средствами осуществить дальнейший разгон было нереально, так как у процессора был блокирован КУ (дата выпуска: 48-я неделя 2003). Для устойчивой работы и стабильной загрузки Windows было поднято напряжение на процессоре и памяти. Тайминги памяти установлены были по умолчанию на SPD. Разогнанная система стабильно функционировала при запуске Burn-теста в Sisoft Sandra 2002.

Выводы

При работе плата оставляет о себе очень приятное впечатление. Эту модель можно назвать интересной для всего рынка системных плат под процессоры AMD. Стоит обратить внимание не только на все ее возможности, но и, в первую очередь, на цену, о которой стоит сказать отдельно. Цена, менее 50 уе является не только самой низкой для материнских плат данного класса, но и, наверное, самой низкой среди всех имеющихся в продаже материнских плат, если еще учесть и стоимость входящего в поставку кард ридера (от 15 у. е.). По сути, стоимость материнской платы не выше стоимости обычных модулей памяти DDR 256 Мбайт.

Эта плата является просто-таки находкой, особенно учитывая высокую производительность, поддержку почти всех процессоров AMD для Socket462 и всех разновидностей DDR в любых конфигурациях, с хорошо реализованными возможностями по разгону и модернизации в сочетании с самой низкой ценой. Эта универсальная модель системной платы может подойти практически любой категории пользователей, в том числе новичкам и геймерам.
