Обзор материнской платы BIOSTAR GF8200 M2+
Сегодня мы будем тестировать материнскую плату BIOSTAR GF8200 M2+ на системной логике NVIDIA GeForce 8200, которая выделяется наличием шины HyperTransport 3.0 и достаточно производительного интегрированного графического ядра, поддерживающего DirectX 10 и технологию Hybrid SLI. К слову, материнские платы компании BIOSTAR мы еще не тестировали. Так что получается своеобразный дебют этой компании на нашем сайте. Нужно сказать, что BIOSTAR давно находится на рынке системных плат и у большинства пользователей о ней сложилось вполне положительные впечатления, благодаря невысокой стоимости ее продуктов и достаточно хорошему качеству изготовления. Ранее мы уже проводили тестирование материнской платы M3N78-EMH HDMI на этой же системной логике NVIDIA GeForce 8200 от более дорогого бренда - ASUS. Так что у всех желающих будет возможность оценить подход к реализации мультимедийной платформы обеих компаний. Но при этом сразу заметим, что BIOSTAR GF8200 M2+ стоит дешевле.
Спецификация материнской платы BIOSTAR GF8200 M2+:
Материнская плата BIOSTAR GF8200 M2+ упакована в небольшую картонную коробку с футуристическим оформлением. На коробке подчеркивается поддержка процессоров AMD Phenom, наличие шины HyperTransport 3.0, шины PCI Express 2.0 и интегрированного графического ядра NVIDIA GeForce 8200, поддерживающего технологию Hybrid SLI, а также DVI видеовыхода.
Комплектация у материнской платы BIOSTAR GF8200 M2+ очень скромная:
На заглушке материнской платы BIOSTAR GF8200 M2+ сделана вентиляционная решетка, можно отметить столь простое и одновременно практичное решение.
Знакомясь с внешним видом BIOSTAR GF8200 M2+, сразу обращает на себя внимание неудобное расположение 24-контактного разъема питания в центре платы, что сегодня является достаточно редким явлением. Но остальные разъемы, за исключением порта для FDD, размещены вполне приемлемо для подключения. Дисковод же компания BIOSTAR, по праву, считает устаревшим устройством, поэтому даже шлейфа к нему в комплекте не прилагает. В общем-то, если данное устройство окажется еще актуальным при модернизации компьютера, у пользователей шлейф, скорее всего, найдется.
Для охлаждения чипсета служит небольшой алюминиевый радиатор, который даже на фоне референсного варианта компании NVIDIA выглядит не очень убедительно.
Чипсет материнской платы BIOSTAR GF8200 M2+ поддерживает шесть портов Serial ATA 3.0 Гб/с, с возможностью организации RAID массивов 0, 1, 5, 10, один разъем IDE, а также двенадцать портов USB, восемь из которых внутренние. Кроме того, на материнской плате BIOSTAR GF8200 M2+ были реализованы порты COM и LPT. Разъем системной панели удачно расположен в углу платы и имеет цветовую маркировку, что упрощает процесс подключения.
На материнской плате BIOSTAR GF8200 M2+ есть один слот PCIE х1, один PCIE х16 с поддержкой шины PCI Express 2.0 и еще два слота PCI. Аудиоподсистема BIOSTAR GF8200 M2+ основана на 6-канальном HDA кодеке Realtek ALC662, разъем фронт-панели которого поддерживает только HDA формат, а AC'97 звук не поддерживается. К тому же, на материнской плате есть еще гигабитный сетевой контроллер Realtek RTL8111C, а вот контроллера FireWire нет.
Некоторое неудобство способна причинить защелка слота PCIE х16. Ее задумано открывать снизу, но если установить в слот видеокарту с большой системой охлаждения, то извлечь ее будет не совсем просто.
Стабилизатор питания на материнской плате BIOSTAR GF8200 M2+ только трехфазный. Собран он на MOSFET P0903BDG (25 В, 9,5 мОм, 50А) и MOSFET NIKO-SEM P75N02LDG (25 В, 8,5 мОм, 65A), которые управляются ШИМ-контроллером intersil ISL6312. Как и на всей плате в этом узле установлены простые конденсаторы с жидким электролитом, зато применяются дросселя закрытого типа.
Основательно был выполнен крепеж для кулера. Пластиковая рамка имеет все шесть зубцов, а упорная пластина для жесткости усилена металлической рамкой.
На заднюю панель выведены следующие порты: PS/2 для клавиатуры и мыши, четыре разъема USB, аналоговый VGA и цифровой DVI видеовыходы, разъем RJ45 для сетевых соединений, три audio-разъема для 6-канального звука. А вот интерфейс высокой четкости HDMI, который поддерживает интегрированный видеоускоритель NVIDIA GeForce 8200, видимо в целях экономии, реализован не был.
Кроме 4-контактного разъема для процессорного кулера, на материнской плате BIOSTAR GF8200 M2+ есть только один 3-контактный разъем для корпусного вентилятора, что придется учитывать во время организации вентиляции в корпусе. BIOS В материнской плате BIOSTAR GF8200 M2+ используется AMI BIOS. Настроек необходимых для разгона в BIOS на самом деле не очень много:
Как для бюджетного продукта в BIOS материнской платы BIOSTAR GF8200 M2+ присутствует достаточное количество настроек, позволяющих производить небольшой разгон.
Среди настроек поднятия напряжение питания, таковые имеются для процессора, чипсета и памяти. Но значительно повысить питание не выйдет, для процессора все ограничится 10%, а для чипсета повышением на 0,09 В.
Напряжение питания модулей памяти регулируется не от стандартной величины в 1,8 В, а от завышенного значения 1,95 В. В целом, подобное завышение не сильно критично и даже в некоторой степени может повысить стабильность памяти, но особо чувствительным модулям это может «не понравиться», особенно при плохой вентиляции в корпусе.
Также в BIOS есть возможность для тонкой подстройки таймингов и подтаймингов оперативной памяти.
Опции процессорного множителя отображаются со значением частоты ядра, что достаточно удобно.
Под нужды интегрированного видеоускорителя можно выделить не 512 МБ, как указано в спецификации, а только 256 МБ.
В окне Hardware Monitor можно следить за:
Как видим, возможности мониторинга несколько расширенны, по сравнению со «стандартным» представлением, но при этом отсутствует привычный показатель температуры самой платы.
Для процессорного кулера можно активировать функцию управления Smart Fan, которая будет изменять скорость вращения вентилятора, а с ней и уровень шума, в зависимости от температуры процессора. Автоматическое управление работает как для 4-контактных, так и 3-контактных моделей систем охлаждения.
Параметры регулятора можно выставить самостоятельно вручную или откалибровать вентилятор при помощи встроенной функции. При этом BIOS самостоятельно определит максимальную и стартовую скорости вращения вентилятора, а также чувствительность (инертность) системы охлаждения.
Разгон материнской платы BIOSTAR GF8200 M2+ закончился на частоте в 260 МГц. Также мы выяснили, что из BIOS поднять напряжение на процессоре можно до 1,344 В. Учитывая возможности повышения стабильности, применения большей частоты при разгоне большинства процессоров не потребуется. Разгонять процессоры AMD Phenom на материнской плате BIOSTAR GF8200 M2+ не рекомендуется по причине не достаточно мощного стабилизатора питания процессора. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

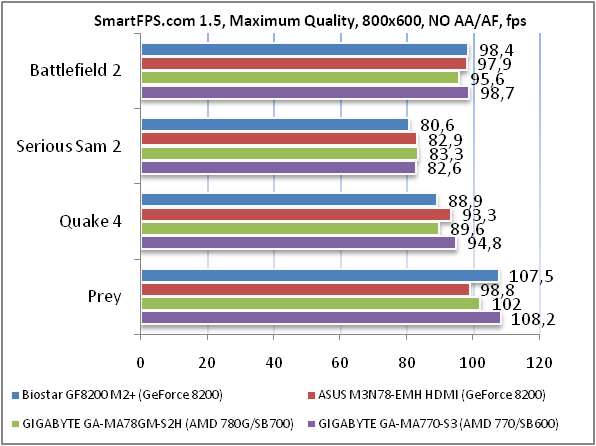

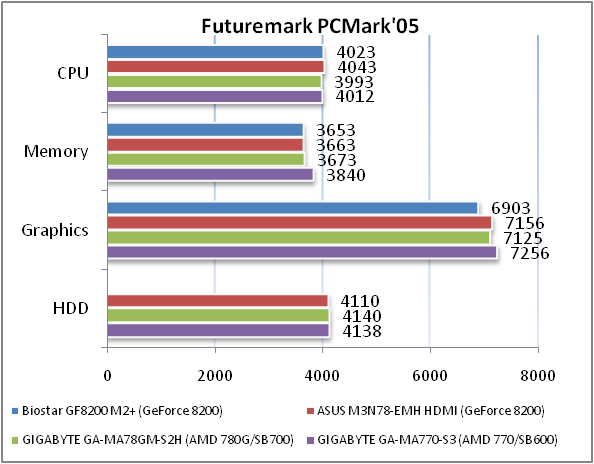

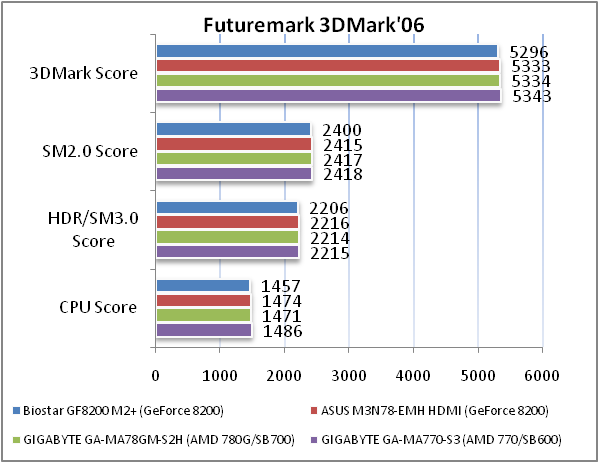

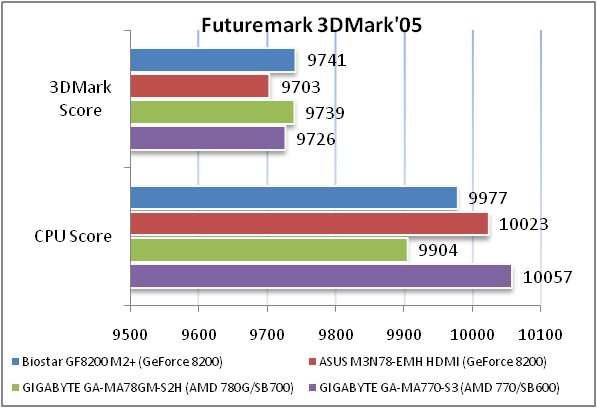

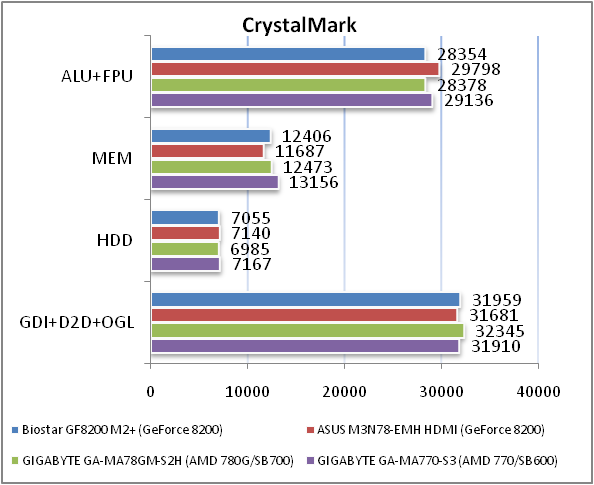

Материнская плата BIOSTAR GF8200 M2+ по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы BIOSTAR GF8200 M2+ на интегрированном видеоускорителе NVIDIA GeForce 8200
Графический процессор NVIDIA GeForce 8200 работает на частоте 500 МГц, имеет 16 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.

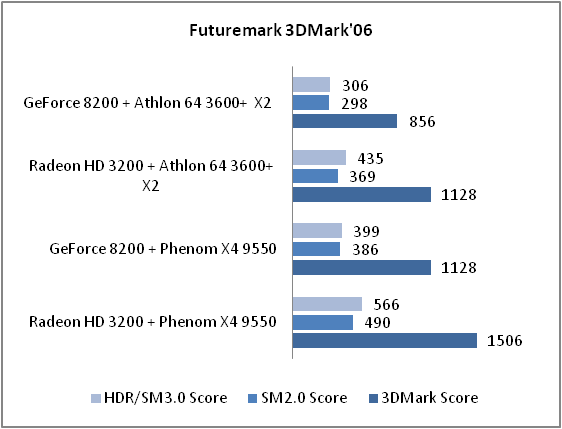

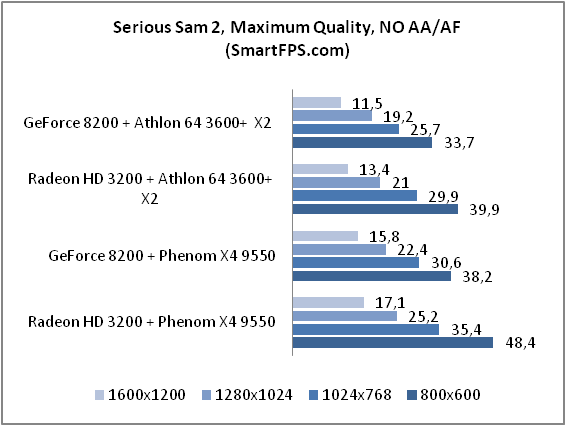

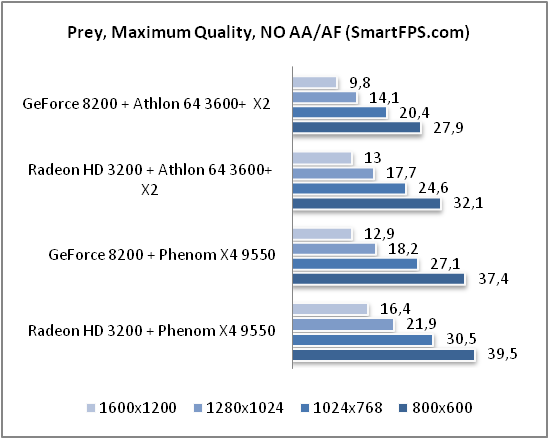

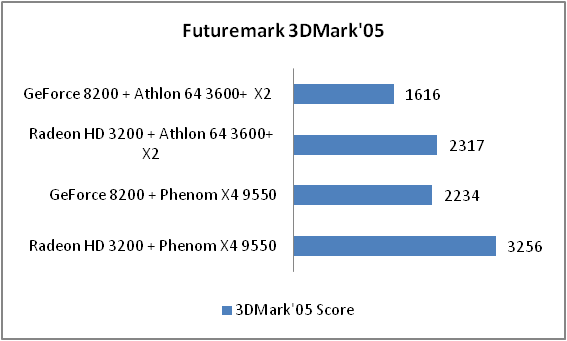

Графическое ядро NVIDIA GeForce 8200 отличается не только поддержкой DirectX 10, а еще и повышенной производительностью по отношению к предыдущим сериям интегрированной «графики». Но в споре с прямым конкурентом NVIDIA GeForce 8200 в лице Radeon HD 3200 он проигрывает порядка 20%. Применение четырехъядерного процессора AMD Phenom X4 9550, работающего на более быстрой шине HyperTransport 1800 МГц способно повысить производительность ускорителя NVIDIA GeForce 8200.
Сравнивая полученные показатели с результатами тестирования интегрированного ускорителя Radeon HD 3200, проведенного на материнской плате GIGABYTE GA-MA78GM-S2H замечаем, что смена процессора с более быстрой шиной HyperTransport смогла лишь подтянуть производительность NVIDIA GeForce 8200 приблизительно до уровня Radeon HD 3200 на процессоре Athlon 64 3600+ X2. Выводы Материнскую плату BIOSTAR GF8200 M2+ можно отнести к удешевленным предложениям на системной логике NVIDIA GeForce 8200, больше подходящую для создания не сильно производительной конфигурации для дома или офиса. Интегрированное графическое ядро NVIDIA GeForce 8200 имеет высокую, как для встроенных ускорителей, производительность, и эта особенность является основным «козырем» материнской платы. Многие функции, которые могли бы вывести решение на этой системной логике в класс недорогих мультимедийных систем, отсутствуют. Таким образом, компания BIOSTAR удешевила свое предложение, сделав его более доступным по сравнению с другими, имеющимися на рынке. Потому для многих пользователей, которым нужна просто плата с хорошей встроенной «графикой» для работы, такое решение придется весьма кстати. Отрадно также то, что материнская плата BIOSTAR GF8200 M2+ имеет некоторые возможности разгона, которые позволят повышать производительность недорогих моделей процессоров с небольшим номинальным энергопотреблением, вплоть до 10%. С другой стороны, жаль, но ни слабая система охлаждения, ни 3-фазный стабилизатор питания, не способствуют созданию разогнанной высокопроизводительной платформы. Кроме того, в любом случае нужно будет обязательно позаботиться об организации соответствующей вентиляции внутри корпуса. Достоинства:
Недостатки:
|
