Обзор материнской платы ASUS P5QPL-VM

В последнее время в условиях мирового экономического кризиса все большую популярность завоевывают недорогие платы начального уровня со встроенным графическим ядром. Специально для экономных покупателей компания Intel выпустила наборы системной логики Intel G45 Express, Intel G43 Express, Intel G41 Express со встроенным графическим акселератором.  Эти наборы микросхем содержат встроенную видеосистему нового поколения Intel Graphics Media Accelerator X4500 (Intel GMA X4500), которая поддерживает технологию Intel Clear Video, сочетающую в себе аппаратные средства обработки видео и программные технологии повышения качества изображения. Также Intel GMA X4500 поддерживает Microsoft DirectX 10, Shader Model 4.0 и OpenGL 2.0. Компания  Intel обещает производительность GMA X4500 втрое большую, чем была у GMA X3500 в чипсетах 3-го поколения.

Сравнительная таблица чипсетов:

Модель

Intel G41 Express

Intel G45 Express

Intel G31 Express

Intel G35 Express

FSB, МГц

1333/1066/800

1333/1066/800

1333/1066/800

1333/1066/800

Шина

PCI Express 1.1

PCI Express 2.0

PCI Express 1.1

PCI Express 1.1

Объем памяти

8

16

4

8

Тип памяти

DDR3 / DDR2

DDR3 / DDR2

DDR2

DDR2

Частота памяти

DDR2 667/800
DDR3 800/1066

DDR2 667/800
DDR3 800/1066

DDR2 667/800

DDR2 667/800

Графическое ядро

GMA X4500

GMA X4500HD

GMA X3100

GMA X3500

Поддержка DirectX

DirectX 10, Shader Model 4.0 и OpenGL 2.0

DirectX 10, Shader Model 4.0 и OpenGL 2.0

DirectX 9.0с, Shader Model 2.0 и OpenGL 1.5

DirectX 10, Shader Model 4.0 и OpenGL 2.0

Рассматриваемая сегодня материнская плата ASUS P5QPL-VM построена на самом младшем чипсете из этой серии - Intel G41 Express.

 Обзор материнской платы ASUS P5QPL-VM

Спецификация материнской платы ASUS P5QPL-VM:

Производитель

ASUS

Модель

P5QPL-VM

Чипсет

Intel G41 Express

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core2 Quad/Core2 Extreme/Core2 Duo/Pentium D/Celeron dual-core/Celeron, поддержка многоядерных процессоров, поддержка технологии Hyper-Threading
Поддержка семейства 45-нм CPU

Системная шина, МГц

1333/1066/800

Используемая память

DDR5 1066(O. C.)/800/667 Non-ECC, Un-buffered Memory

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCI Express 2.0 x16
1 x PCI Express x1
2 x PCI

VGA

Встроенное графическое ядро GMA X4500

Дисковая подсистема

4 x SATA 3.0 Гб/с
1 xUltraDMA 100/66 для подключения 2 РАТА устройств

LAN

Гигабитный сетевой LAN контроллер

Звуковая подсистема

8-канальный High-Definition Audio кодек VIA VT1708
Поддержка технологий Jack-detect и Multi-Streaming
Поддержка интерфейса S/PDIF

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов

Внешние порты I/O

2 x PS/2 порты для подключения клавиатуры и мыши
1 x DVI
1 x DisplayPort
1 x VGA
1 x оптический S/PDIF выход
4 x USB 2.0/1.1 порты
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

4 x USB
1 x FDD
1 x IDE
1 х COM
4 х SATA
1 x S/PDIF выход
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM,
AMI BIOS, PnP, DMI2.0, WfM2.0, ACPI2.0, SMBIOS 2.5

Возможности разгона

Изменение частоты:
FSB от 133МГц до 600МГц с шагом 1МГц,
PCI-Express от 90МГц до 150МГц с шагом 1МГц, памяти.
Изменение напряжения на: памяти, северном мосте, южном мосте

Фирменные технологии

ASUS MyLogo2
ASUS CrashFreeBIOS3
ASUS EZ Flash2
ASUS Q-Fan
AI NET2
Express Gate

Комплектация

Инструкция и руководство пользователя
1 x SATA кабеля
1 x SATA переходник питания
1 x UltraDMA 133/100/66 кабель
1 x I/O Shield
DVD с драйверами и утилитами

Форм-фактор Размеры, мм

MicroATX 9,6"x 9,6"
244 x 244

Сайт производителя

Http://www. asus. com/

 Обзор материнской платы ASUS P5QPL-VM

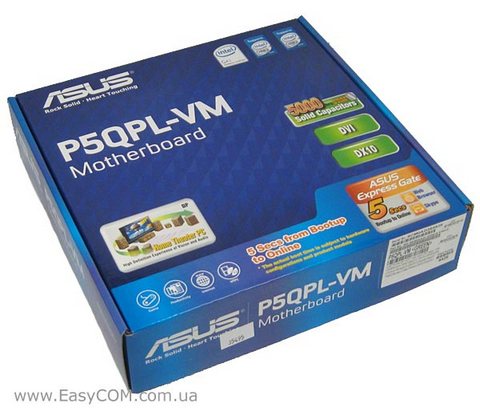

Несмотря на то, что плата ASUS P5QPL-VM позиционируется как основа систем начального уровня, коробка выполнена из плотного картона синего цвета с качественной полиграфией. На лицевой стороне коробки указано, что на плате есть выход DVI и поддержка DirectX 10.

 Обзор материнской платы ASUS P5QPL-VM

На обратной стороне коробки есть фотография самой платы, перечислены основные ее характеристики и поддерживаемые фирменные технологии.

 Обзор материнской платы ASUS P5QPL-VM

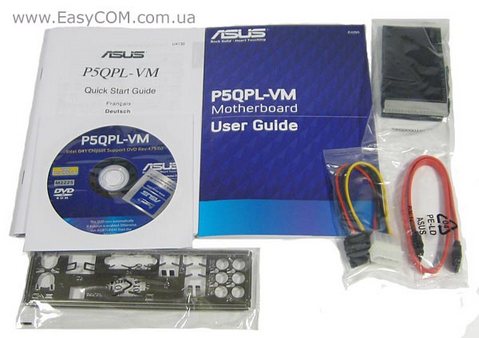

В комплекте с материнской платой можно найти:
- Руководство пользователя;
- 1 x SATA-кабель;
- 1 x UltraDMA 133/100/66 кабель;
- 1 x Serial ATA переходник питания;
- Заглушку задней панели;
- DVD с драйверами и утилитами.

Скромно конечно, но все-таки плата является бюджетным вариантом, поэтому ожидать от нее комплектации как в моделях Deluxe не приходится.

 Обзор материнской платы ASUS P5QPL-VM

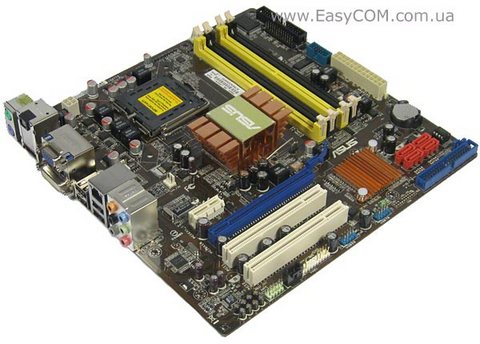

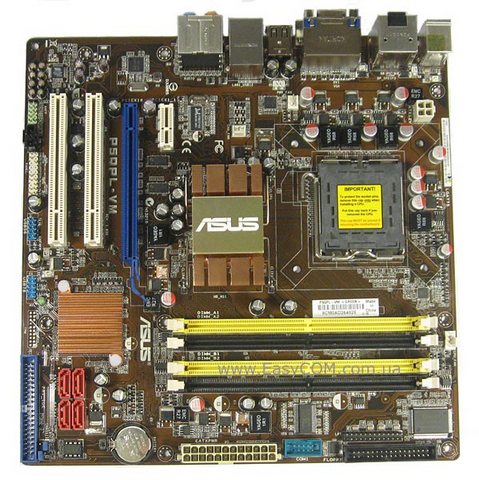

Материнская плата имеет форм-фактор microATX. Разводка платы выполнена качественно, но от инженеров компании ASUS другого мы и не ожидали. Все разъемы расположены по краям платы для легкого и удобного подключения к ним. Единственный недостаток – это возможное перекрытие одного слота PCI «толстой» двухслотовой видеокартой. На плате имеется 4 слота для установки памяти типа DDR2 с частотой 1066/800/667 МГц, хотя частота 1066 МГц для этого чипсета компанией Intel не документирована. Максимальный объем оперативной памяти составляет 8 Гб, но при использовании более 3 Гб придется использовать 64-разрядные версии операционных систем.

Обзор материнской платы ASUS P5QPL-VM

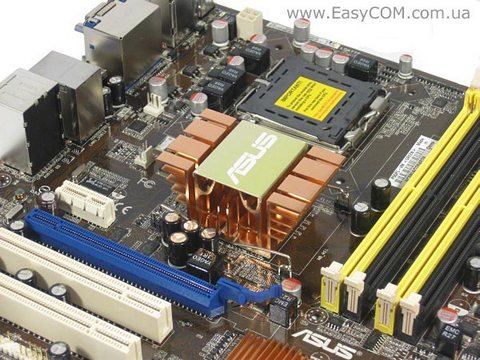

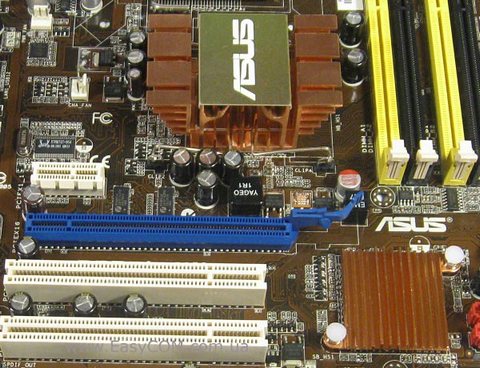

Система охлаждения состоит из двух алюминиевых радиаторов, окрашенных под медь – небольшого радиатора на южном мосте и стильного красивого радиатора с фирменным логотипом на северном. Во время тестирования радиатор южного моста заметно грелся, поэтому дополнительная вентиляция корпуса лишней не будет. Для подключения вентиляторов на плате предусмотрены два трехконтактных разъема. К сожалению только один из этих разъемов поддерживает управление скоростью вращения вентилятора.

 Обзор материнской платы ASUS P5QPL-VM

Системе питания инженеры ASUS всегда уделяют много внимания, ведь от этого зависит стабильность работы компьютера. Питание процессора выполнено по четырехфазной схеме, а питание северного моста и памяти – однофазное. В схемах питания применены только качественные компоненты, что обуславливает стабильность и надежность работы. Думаем излишне говорить, что в схемах питания на плате применены конденсаторы только полимерного типа и дроссели с ферромагнитным сердечником.

 Обзор материнской платы ASUS P5QPL-VM

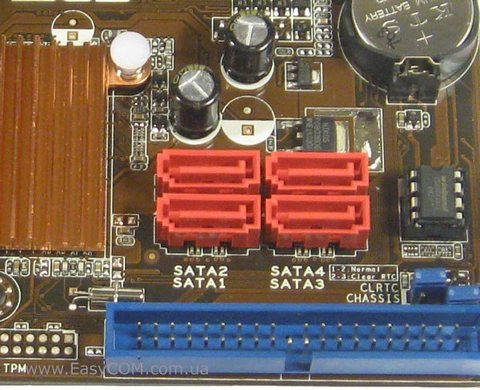

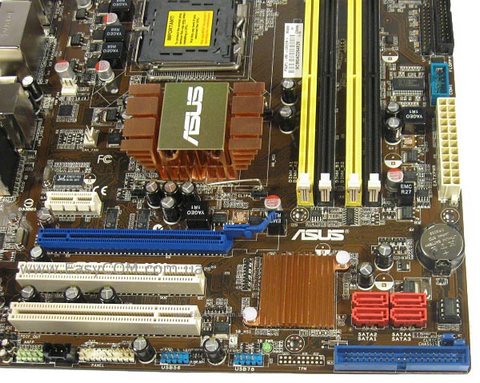

Возможности организации дисковой подсистемы на ASUS P5QPL-VM достаточные для большинства пользователей. Помимо четырех портов SATA на плате есть разъем для подключения двух PATA-устройств UltraDMA 100/66 и контроллер FDD. Возможность организации RAID-массивов отсутствует, но в компьютерах начального уровня RAID практически никто и не применяет.

 Обзор материнской платы ASUS P5QPL-VM

Для подключения периферийных устройств на плате есть  8 портов USB, из которых 4 внутренние. К ним можно подключить USB-разъемы лицевой панели корпуса и, например, кардридер. Так же, на плате разведены COM и LPT-порты, которые можно вынести назад с помощью дополнительного модуля.

 Обзор материнской платы ASUS P5QPL-VM

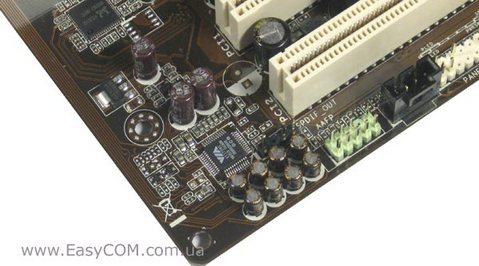

Звуковая подсистема основана на HDA-кодеке 8-канального звука VIA VT1708, а для поддержки сетевых соединений служит гигабитный LAN контроллер Realtek 8111C.

 Обзор материнской платы ASUS P5QPL-VM

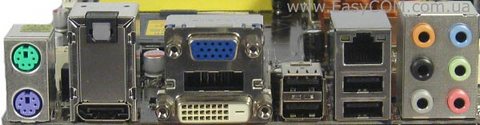

На заднюю панель материнской платы ASUS P5QPL-VM выведены следующие порты:
- два PS/2 для клавиатуры или мыши;
- четыре разъема USB;
- VGA-разъем;
- DVI-разъем;
- DisplayPort-разъем;
- разъем RJ45 для сетевых соединений;
- оптический S/PDIF;
- 6 аналоговых разъемов для подключения 8-канального звука.

BIOS

 Обзор материнской платы ASUS P5QPL-VM

BIOS материнской платы на основе кода AMI уже привычен на платах компании ASUS. При просмотре настроек BIOS обнаружилось, что отсутствует возможность изменять напряжение на ядре процессора. Зато присутствует опция «Overclock Profile» для автоматического разгона системы без боязни что-нибудь вывести из строя, но следует отметить, что плата для разгона явно не предназначена.

 Обзор материнской платы ASUS P5QPL-VM

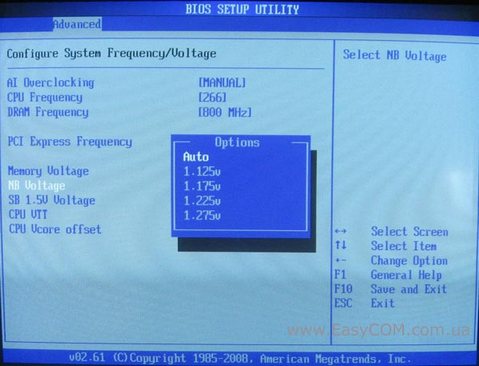

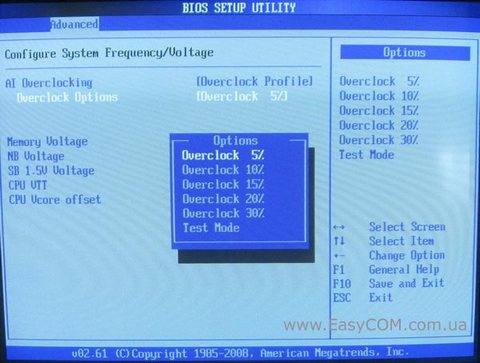

BIOS материнской платы позволяет изменять частоту шины процессора в диапазоне от 133 МГц до 600 МГц с шагом 1 МГц, частоту шины PCI Express от 90 МГц до 150 МГц и частоту памяти согласно множителя относительно FSB.

Также можно изменять напряжение на памяти от 1,85 В до 2,24375 В с шагом 6,25 мВ, что должно позволить хорошо разогнать память. Напряжение на чипсете изменяется в диапазоне 1,125-1,275 В с шагом 50мВ. Стоит отметить, что все значения можно установить в режим Auto.

Там же можно определить объем оперативной памяти, которая будет использоваться встроенным графическим процессором.

Мониторинг BIOS достаточно стандартный и позволяет следить за основными напряжениями, поступающими с блока питания, и за напряжением на ядре процессора. Здесь же находятся функции управления частотой вращения вентиляторов на процессоре и одного корпусного.

 Обзор материнской платы ASUS P5QPL-VM

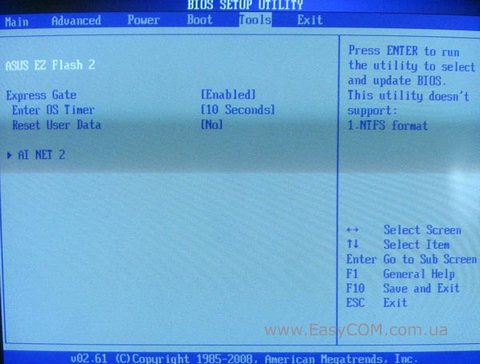

Хорошей традицией ASUS становится оснащать даже недорогие платы функцией Express Gate, позволяющей получить доступ ко многим функциям ПК без загрузки основной операционной системы, за счет использования встроенной Linux.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб Apacer

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

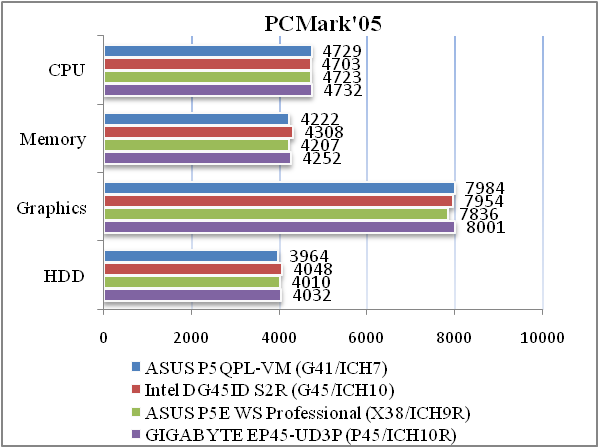

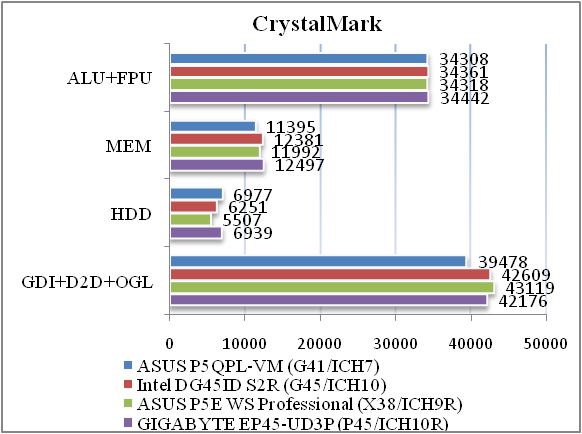

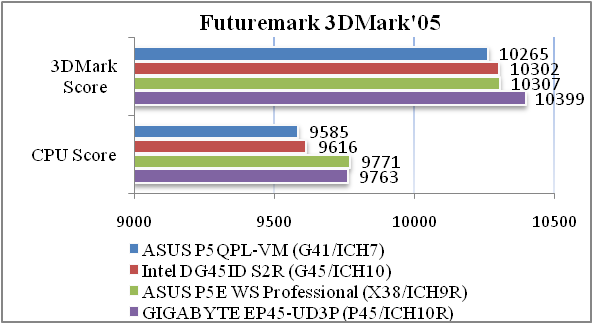

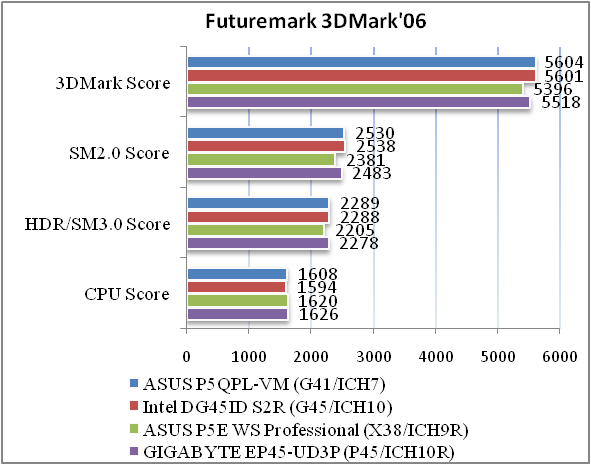

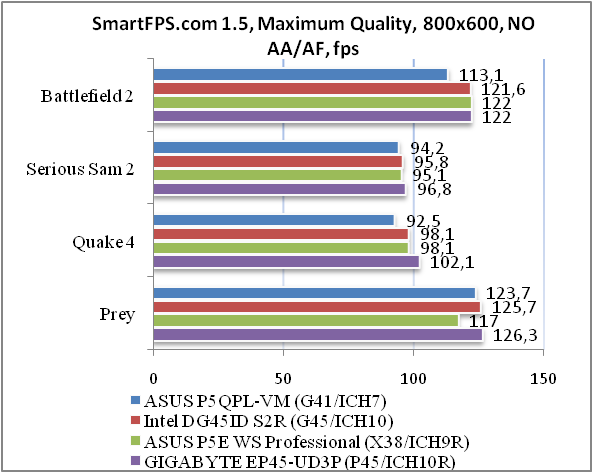

Сравним производительность материнской платы ASUS P5QPL-VM, построенной на чипсете Intel G41 Express, с платами, построенными на чипсетах Intel G45 Express, Intel P45 Express и высокопроизводительным чипсетом Intel Х38 Express.

 Обзор материнской платы ASUS P5QPL-VM

Обзор материнской платы ASUS P5QPL-VM

Обзор материнской платы ASUS P5QPL-VM

Обзор материнской платы ASUS P5QPL-VM

Обзор материнской платы ASUS P5QPL-VM

Как видно из тестов, материнская плата ASUS P5QPL-VM показывает высокую производительность, как и у систем на более дорогих чипсетах.

Возможности разгона

 Обзор материнской платы ASUS P5QPL-VM

Системную шину с двухъядерным процессором Intel Core 2 Duo E6300 удалось разогнать до 345 МГц, что совсем немного.

 Обзор материнской платы ASUS P5QPL-VM

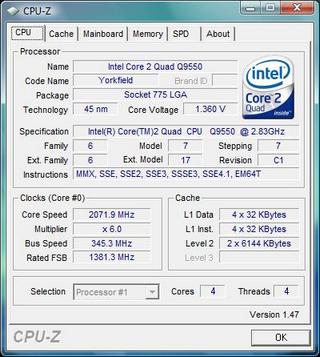

Как ни странно, но с четырехядерным процессором Intel Core 2 Quad Q9550 удалось покорить только такую же частоту. Как и предполагалось, серьезный разгон на этой плате невозможен.

Тестирование встроенного графического процессора Intel GMA X4500

 Обзор материнской платы ASUS P5QPL-VM

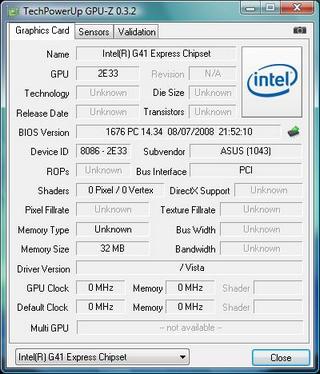

Графический процессор Intel GMA X4500 работает на частоте 533 МГц и имеет 10 унифицированных конвейеров, а также 4 блока ROP. Интегрированное графическое решение предыдущего поколения Intel GMA X3500, которым оснащался чипсет Intel G35 Express, работало на большей частоте 667 МГц, но обладало только 8-ю унифицированными конвейерами. Посмотрим, что важнее, более высокая тактовая частота или увеличенное число конвейеров.



ASUS P5QL-VM

ASUS P5Q-VM

ASUS P5QL-EM

ASUS P5E-V HDMI

ASUS P5K-VM

ASUS P5B-VM SE

GIGABYTE GA-73PVM-S2H



Intel G41

Intel G45

Intel G43

Intel G35

Intel G33

Intel G965

NVIDIA GeForce 7100/nForce 630i



GMA X4500

GMA X4500HD

GMA X4500

GMA X3500

GMA 3100

GMA X3000

GeForce 7100

PCMark'05















Graphics

2237

2433

2265

2058

1377

1925

1591

Futuremark 3DMark'05

3DMark Score

1111

1162

1187

1032

816

717

978

CPU Score

6235

6458

6550

6819

6324

6021

8448

Futuremark 3DMark'06

3DMark Score

803

936

905

637

327

323

361

SM2.0 Score

240

284

275

191

150

152

140

HDR/SM3.0 Score

323

377

364

253



109

SmartFPS. com 1.5 (800x600, NO AA/AF), fps

Battlefield 2

28,6

29,9

29,1

15,8



25,6

Serious Sam 2

13,5

13,9

13,7

13,3

12.8

7

19

Как видим, встроенные графические решения 4-го поколения почти во всех тестах показывают намного лучшие результаты, чем их предшественники.

Тестирование звукового тракта на кодеке VIA VT1708

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.23, -0.06

Очень хорошо

Уровень шума, дБ (А)

-69.5

Средне

Динамические диапазон, дБ (А)

69.5

Средне

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.5

Плохо

Интермодуляционные искажения + шум, %

0.270

Средне

Взаимопроникновение каналов, дБ

-71.9

Хорошо

Интермодуляции на 10 кГц, %

0.331

Средне

Общая оценка

Хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.27, -0.14

Хорошо

Уровень шума, дБ (А)

-68.1

Средне

Динамический диапазон, дБ (А)

68.3

Средне

Гармонические искажения, %

0.018

Хорошо

Гармонические искажения + шум, дБ(A)

-63.4

Плохо

Интермодуляционные искажения + шум, %

0.094

Хорошо

Взаимопроникновение каналов, дБ

-67.1

Хорошо

Интермодуляции на 10 кГц, %

0.102

Средне

Общая оценка

Хорошо

Встроенный аудио-кодек показал неплохие результаты при тестировании и его будет достаточно для мультимедийных домашних или офисных компьютеров.

Выводы

ASUS P5QL-VM – качественная материнская плата начального уровня со стандартным набором возможностей и фирменных технологий. Ее функциональность вполне соответствует цене. Данная плата подойдет для построения офисного или домашнего компьютера, владельцы которых не предъявляют особых требований к возможностям расширения и производительности.

Интегрированное ядро Intel GMA X4500 обеспечит комфортную работу в офисных приложениях и при использовании компьютера в качестве простого мультимедийного центра, но, конечно же, не предоставит комфортной производительности в современных играх. Но если компьютер планируется использовать как игровой, не стоит забывать о наличии на плате слота PCI-Express x16, который может вместить производительный видеоадаптер. Также к достоинствам ASUS P5QL-VM можно отнести ее малый размер, что гарантирует совместимость с большинством корпусов. На плате присутствует достаточное количество разъёмом и интерфейсов, которые могут понадобиться в повседневной жизни обычного пользователя ПК. Но отсутствие LPT и COM-портов на задней панели может стать недостатком для офисного компьютера.

Достоинства:

- Высокая стабильность работы;
- Поддержка всех современных CPU;
- Низкая стоимость;
- Оптический выход S/PDIF;
- Поддержка до 8 ГБ оперативной памяти.

Недостатки:

- Отсутствие возможности увеличения напряжения питания CPU и, соответственно, разгона;
- Недостаточное охлаждение южного моста;
- Отсутствие поддержки PCI Express 2.0;
- Отсутствие LPT и COM-портов на задней панели.

По материалам www. easycom. com. ua
