Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Довольно долгое время в ассортименте материнских плат для платформы AMD компании ASUS преобладали платы на чипсетах NVIDIA. Однако за последнее время список продукции пополнился целым рядом весьма интересных моделей на чипсетах ATI/AMD. С чем связан такой поворот? Ответ достаточно прост: компания AMD перешла на 45-нм техпроцесс и представила новое поколение настольных процессоров Phemon II. Соответственно, актуальность платформы AMD возросла, и ее продукция стала востребованной не только в бюджетном, но и в среднем секторе. Этим и объясняется расширение ассортимента ASUS: компания стремится предложить покупателям наибольший выбор. Одним из универсальных вариантов является плата ASUS M4A79 Deluxe на чипсете AMD 790FX, которая поддерживает процессоры AM2+ с возможностью установки и AM3, а также оверклокерскую оперативную память стандарта DDR2 с частотой до 1300 МГц.

Обзор материнской платы ASUS M4A79 Deluxe

Внешний вид и комплектация

Обзор материнской платы ASUS M4A79 Deluxe

Материнская плата M4A79 Deluxe упакована в картонную коробку зелёного цвета с качественной полиграфией. На лицевой части упаковки красуются логотипы компании ASUS и поддерживаемых платой технологий: "Anti-Surge Protection", "Quad CrossFireX" и "Express Gate". В верхнем правом углу солидно выделяются лейблы поддерживаемых платой процессоров: AMD Phenom II X3, AMD Phenom II X4, а также логотип чипсета AMD 790FX и, что немаловажно, наклейка "Support AM3 CPU".

Обзор материнской платы ASUS M4A79 Deluxe

На обратной стороне упаковки размещена более подробная информация по применяемым технологиям, а именно: "8+2 Phase Power", "EPU" и "TurboV". В правом верхнем углу имеется фотография самой платы. Все это вместе помогает, не распаковывая упаковку, понять возможности продукта и даже ознакомиться с внешним видом.

Обзор материнской платы ASUS M4A79 Deluxe

Комплектация платы не балует роскошью, однако включает в себя всё необходимое и не потребует дополнительных затрат на покупку шлейфов или переходников. Набор аксессуаров выделяется наличием аж двух мостиков CrossFire – всё таки четыре PCI Express x16 слота обязывают, хотя для полноценного использования всех портов потребуется целых три мостика. Также отметим наличие переходников вывода разъемов на переднюю панель корпуса для удобства их подключения. В коробке с платой ASUS M4A79 Deluxe можно найти:

    DVD-диск с ПО и драйверами; руководство пользователя на английском языке; один IDE-шлейф; пять SerialATA-кабелей; набор дополнительных коннекторов Q-Connector; заглушку на заднюю панель корпуса; планку с двумя портами USB 2.0 и одним портом FireWire; два мостика CrossFire.

Спецификация

Производитель и модель

ASUS M4A79 Deluxe

Поддерживаемые процессоры

AMD AM3/AM2+/AM2 PhenomII /AthlonII /Phenom / Athlon /Sempron Processors
Поддержка 45 нм процессоров и моделей с TDP 140 Вт

Чипсет

Северный мост AMD 790FX
Южный мост AMD SB750

Частота системной шины, МГц

5200 MT/s для AM2+ CPU
2000/1600 MT/s для AM2 CPU
Поддержка HyperTransport 3.0

Память

4 х DDR-II SDRAM DIMM
Максимальный объем памяти 16 ГБ
Возможен двухканальный доступ к памяти
Поддерживается память типа DDR2 533/667/800/1066/1300 (OC)

Слоты расширения

4 x PCI Express x16 2.0
2 x PCI Express x1

Поддержка
Multi-GPU

Четыре слота PCI Express x16 для организации CrossFireX

Встроенная видеосистема

Нет

Поддержка LAN

Marvell 88E8056 Gigabit LAN AI NET 2 (10/100/1000 Мбит)

Звуковая подсистема

ADI AD2000B 8-канальный High Definition Audio CODEC
- поддержка Jack-Detection, Multi-Streaming
- коаксиальный и оптический S/PDIF выходы
- технология ASUS AI Audio 2
- технология ASUS фильтрации шума

Внутренние разъемы ввода/вывода

3 x USB (6 портов)
1 x IDE
1 x FDD
6 x SATA
2 х разъема для корпусного вентилятора
1 х разъем для вентилятора CPU
1 х разъем для системного вентилятора
1 х разъем для фронтального динамика
1 х разъем для передней панели
1 x CD audio in connector
24-контактный ATX
8-контактный ATX 12V
Кнопка Power
Кнопка Reset

Задняя панель

2 x PS/2 порта для клавиатуры и мыши
1 x коаксиальный S/PDIF выход
1 x оптически S/PDIF выход
1 x внешний eSATA порт
1 x IEEE1394a порт
1 x LAN (RJ45) порт
6 x USB 2.0/1.1 порты
8 - канальный звук

Фирменные технологии

- ASUS 8+2 Phase Power Design
- ASUS Fanless Design: Heat pipe solution
- ASUS Fanless Design: Stack Cool 2
- ASUS Q-Fan 2
- ASUS AI Gear 2
- ASUS AI Nap
- ASUS AI Audio 2
- ASUS Noise Filtering
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O. C. Profile
- ASUS CrashFree BIOS 2
- ASUS EZ Flash 2
- ASUS MyLogo 2

Контроль за состоянием системы

Контроль температуры CPU
Контроль скорости вращения CPU/Системного вентилятора
Определение скорости вращения вентиляторов CPU / Системного
Определение температуры CPU / Системы
Определение напряжения питания

BIOS

8 Mb Flash ROM
AMI BIOS, PnP, DMI 2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 2

Форм-фактор
Размеры, мм

ATX
305 x 244

Сайт производителя

Http://www. asus. com/

Новые версии драйверов и BIOS можно скачать со страницы поддержки продукта.

Обзор материнской платы ASUS M4A79 Deluxe

Анализируя таблицу спецификации, можно сделать вывод, что главной особенностью материнской платы ASUS M4A79 Deluxe является наличие четырёх слотов PCI Express 16x для установки видеокарт. Заметим, что распределение линий PCI Express между слотами возможно по следующим схемам: 16+1+16+1, 16+8+8+1, 8+8+8+8. Также нужно иметь в виду, что по 16 линий шины PCI Express могут выделяться только на слоты синего цвета.

Здесь же отметим наличие разъёма для подключения FDD. Что позволит на плате проводить эксперименты с различными ОС, и поддержку процессоров, выполненных по 45 нм технологии или имеющих энергопотребление до 140 Вт.

Обзор материнской платы ASUS M4A79 Deluxe

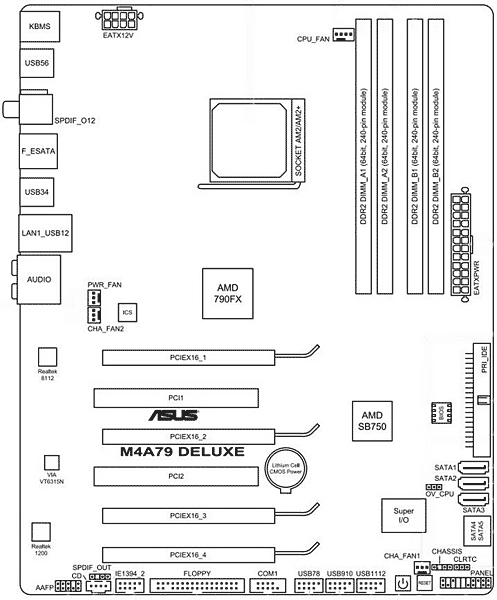

Как уже не раз замечалось, традиционно для продукции ASUS выше бюджетного уровня, материнская плата выполнена на чёрном текстолите с жёлтыми и черными слотами памяти и массивным радиатором на чипсете. Плата имеет форм-фактор ATX. Крепится плата на 9 винтов, отверстия для которых расположены по периметру платы, таким образом, что вся плата остаётся зафиксированной и не допускаются изгибы и деформация при установке устройств. Система охлаждения состоит из алюминиевого и медно-алюминиевого радиаторов, которые соединены тепловой трубкой.

Обзор материнской платы ASUS M4A79 Deluxe

Стабилизатор питания 10-фазный, из которых 2 фазы выделены для питания интегрированного в процессор северного моста. В каждой фазе установлены по 2 высокоэффективных полевых транзистора с Low RDS (с маркировкой 5525L и 9025L). Также в состав стабилизатора входят 11 конденсаторов по 560 мкФ и 4 по 270 мкФ. Все конденсаторы на плате — твердотельные, японского производства. Поддержка процессоров с TDP 140 Вт не вызывает сомнений, стабилизатора питания должно хватить и для разгона горячих четырёхъядерных процессоров.

Обзор материнской платы ASUS M4A79 Deluxe

Следует отметить, что для более равномерного распределения тепла от наиболее критичных к нагреву компонентов, в плату встроен специальный рассеивающий слой Stack Cool 2, а сама плата имеет 6-слойный дизайн.

Обзор материнской платы ASUS M4A79 Deluxe

Пять SATA-портов расположены в ряд вдоль правого края платы, таким образом, что три из них подключатся вертикально, а два горизонтально сбоку. Однако при установке нескольких габаритных видеокарт три из пяти SATA-портов будут перекрыты. Два свободных SATA-порта это действительно мало, а при использовании оптического привода с интерфейсом SATA, доступным для подключения жёсткого диска остаётся вообще один SATA-порт! Конечно это недостаток компоновки платы – уж можно было разместить все порты горизонтально. Вообще, компоновка оставляет желать лучшего и производит впечатление, что разработчики решали в первую очередь собственные производственные задачи, не думая об удобстве пользователя. Это подтверждает расположенные вплотную два разъема для подключения корпусных вентиляторов – хотелось бы видеть их на гораздо большем расстоянии друг от друга, так как обычно корпусные вентиляторы ставят у задней и передней стенок корпуса, а провод через весь системный блок не у всех вентиляторов дотянется. Также ясно видно, что установить четыре двухслотовых видеокарты невозможно, а при установке трёх двухслотовых видеокарт, материнская плата лишается обоих слотов PCI и большей части SATA-портов, что делает сомнительным полезность в их наличии и рациональности компоновки, особенно учитывая ориентированность платы на игровые MultiGPU конфигурации.

Обзор материнской платы ASUS M4A79 Deluxe

Внизу в ряд расположены три внутренних разъёма USB. Ко всем недостаткам, добавим распространённое, хотя и не критичное, неудобное расположение батареи материнской платы – при установке видеокарты доступ к ней полностью перекрывается, а также удалённое расположение разъёма для подключения FDD – опять таки, в самый низ платы шлейф может просто не дотянуться.

Из особенностей выделяются кнопки Power и Reset, расположенные в правом нижем углу платы. Их назначение – повысить удобство при разгоне и использовании платы вне корпуса. Однако, даже это никак не может сгладить негативное впечатление от такой непродуманной компоновки платы.

Обзор материнской платы ASUS M4A79 Deluxe

На заднюю панель выведены следующие разъемы:

    2 x PS/2 порта для клавиатуры и мыши 1 x коаксиальный S/PDIF выход 1 x оптически S/PDIF выход 1 x внешний eSATA порт 1 x IEEE1394a порт 1 x LAN (RJ45) порт 6 x USB 2.0/1.1 порты

Конечно, наличие COM и LPT портов было бы не лишним, но и имеющий набор выходов вполне достаточен для использования платы в игровых и мультимедийных системах.

BIOS

BIOS материнской платы ASUS M4A79 Deluxe основана на микрокоде AMI. Все функции для разгона и тонкой настройки системы сосредоточены в разделе AI Tweaker, а системный мониторинг в разделе Power.

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Также стоит отметить поддержку платой функции ACC (Advanced Clock Calibration) - технология тонкого управления частотой и питанием процессорных ядер, разработанная AMD для улучшения разгонного потенциала и энергоэффективности своих процессоров, которая доступна благодаря наличию южного моста SB750. Физически технология реализована путём подключения семи контактов южного моста через согласующие цепи непосредственно к выводам Socket AM2+ и наличия соответствующих управляющих модулей в BIOS материнской платы. Помимо этого для результативного функционирования этой технологии на практике от материнской платы требуется способность подавать на процессор мощность, существенно превышающую максимальную при работе на штатных частотах, что также является необходимым условием успешного разгона. У данной технологии есть и еще одно применении – её активация привела к разблокировке четвёртого ядра у трёхядерного процессора Phenom II X3 720.

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Стоит заметить, что такое явление – лотерея, в которой всё зависит от конкретного образца процессора: одни партии процессоров позволяют разблокировать четвёртое ядро, а другие – нет.

Значение

Диапазон

Частота шины, МГц

200-600

Разгон, %

3, 5, 10, 15, 20, 30

Частота PCIE шины, МГц

100-150

Процессорный множитель

Auto, 8x, 8.5x, 9x, 9.5x, 10x, 10.5x

Частота контроллера памяти, v

Auto, 4x, 5x, 6x, 7x, 8x, 9x

Напряжение питания на процессоре, В

Auto, 0,8000-1,6875 с шагом 0,0125 В

Напряжение на северном мосту, В

Auto 0,8000-1,6875 с шагом 0,0125 В

Напряжение сигналов шины HyperTransport, В

1,2-1,4 с шагом 0,02 В

Напряжение на процессоре, В

0,8000-1,7125

Напряжение питания оперативной памяти, В

1,80-2,5

Напряжение питания южного моста, В

1,20-1,40

CAS

Auto, 3CLK, 4CLK, 5CLK, 6CLK, 7 CLK DH Only

TCWL

Auto 5CLK, 6CLK, 7CLK 8CLK

TRCD

Auto, 3CLK, 4CLK, 5CLK, 6CLK

TRP

Auto, 3CLK, 4CLK, 5CLK, 6CLK

TRAS

Auto 5CLK, 6CLK, 7CLK 8CLK, 9CLK, 10CLK,11CLK, 12CLK, 13CLK

Twr

Configuration options (Auto)

TrFC0

Configuration options auto

TRFC1

Configuration options auto

TRFC2

Configuration options auto

TRFC3

Configuration options auto

TRC

11, 12, 13,14, 15,16, 17,18,19 CLK

TRRD

Auto 2 CLK, 3 CLK, 4 CLK, 5 CLK

TWTR

Configuration options auto

TRTP

Auto

Такого набора настроек должно быть достаточно для хорошего разгона процессора и других компонентов системы.

Обзор материнской платы ASUS M4A79 Deluxe

Что касается системного мониторинга, то в разделе Power можно следить за:

    температурой процессора и материнской платы; скоростью вращения процессорного кулера и двух корпусных вентиляторов; величиной напряжения на основных линиях питания 3.3В, 5В, 12В и ядре процессора.

Кроме того, в этом разделе можно активировать технологии «CPU Q-FAN» и «Chassis Q-FAN», которые позволят автоматически управлять скоростью вращения процессорного кулера и корпусным вентилятором соответственно. Кроме того, в пунктах «Select Fan Type» и «CPU Q-FAN Mode» можно произвести выбор типа питания вентилятора - постоянное или импульсное PWM, а также определить профиль работы технологии CPU Q-FAN – с уклоном на тишину, охлаждение или баланс этих характеристик.

Разгон

Для разгона были выбраны популярный двухъядерник Athlon 64 X2 3600+ на ядре Winsdor и представитель четырехъядерных процессоров AMD на ядре Agena, процессор Phenom Х4 9550.

Обзор материнской платы ASUS M4A79 Deluxe

С двухъядерным процессором материнская плата смогла покорить частоту шины в 330 МГц, что можно считать очень хорошим результатом.

Обзор материнской платы ASUS M4A79 Deluxe

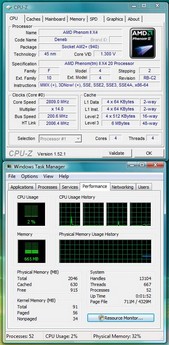

При использовании четырехъядерного процессора частота системной шины поднялась только до 271 МГц, что тоже неплохо.

При разгоне обоих процессоров радиатор на материнской плате был просто теплым и не требовал дополнительного обдува потоком воздуха. Таким образом, система охлаждения вкупе с фирменными технологиями обеспечивают комфортный температурный режим платы, но, все же, это не позволяет гарантировать стабильность, особенно при разгоне, в совсем не вентилируемом корпусе.

Говоря о разгоне, полезно будет ознакомиться с фирменными утилитами:

    AMD OverDrive Utility - утилита для удобной настройки системных плат на чипсетах AMD, а также для разгона ее компонентов, включая центральный процессор. Особенностями AMD Overdrive является поддержка нескольких уровней пользовательского опыта (для новичков и продвинутых пользователей), опции тонкой настройки частоты отдельно для каждого ядра CPU, а также возможности проведения тестирования стабильности работы настроенной системы.

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

    ASUS EPU - позволяет добиться наиболее эффективного использования энергии, сохраняя до 80% энергии при работе с приложениями, не требовательными к ресурсам процессора. При этом процессор будет получать именно столько энергии, сколько необходимо для эффективной работы. Используя систему слежения за уровнем напряжения процессора, новая технология обеспечивает полный контроль энергопотребления при любом уровне нагрузки.

Обзор материнской платы ASUS M4A79 Deluxe

    ASUS Turbo V - позволяет моментально менять почти все важные параметры системы для разгона и имеет интуитивно понятный интерфейс. Плохо, что ей не хватает информативности, например, отсутствует информация о частоте работы оперативной памяти. Поэтому, чтобы узнать частоту её работы, вам придется включать дополнительные утилиты.

Обзор материнской платы ASUS M4A79 Deluxe

    ASUS Express Gate - относительно новая технология, позволяющая, при желании, воспользоваться возможностями быстро загружаемой (5-10 с), но функционально ограниченной специальной версии ОС Linux.

Обзор материнской платы ASUS M4A79 Deluxe

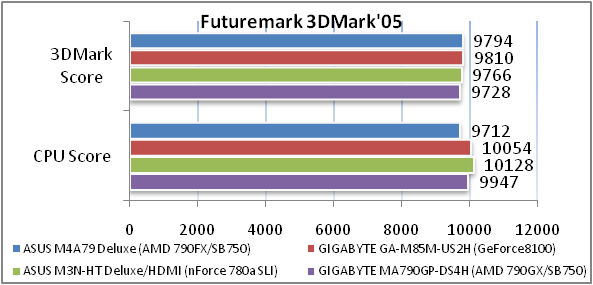

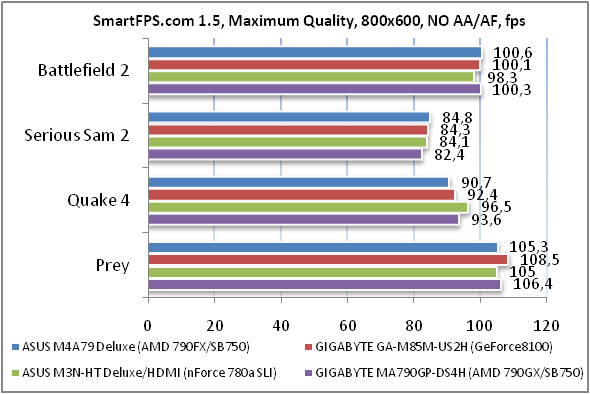

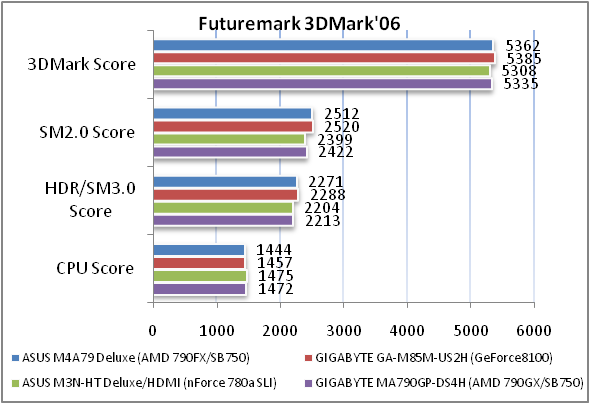

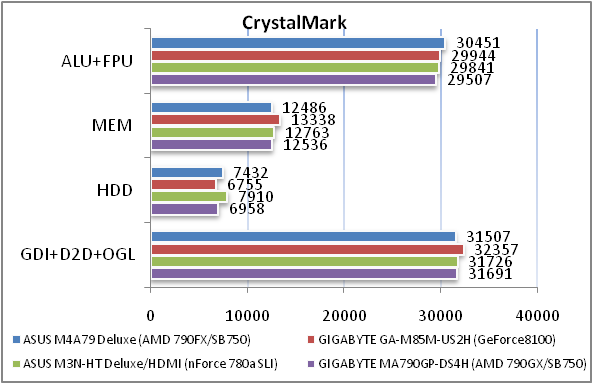

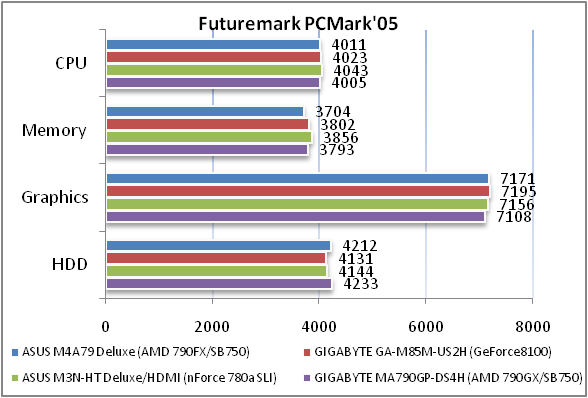

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Обзор материнской платы ASUS M4A79 Deluxe

Материнская плата показала достаточно стабильные результаты, особо не выделяясь на фоне других решений, что вполне ожидаемо.

Тестирование звукового тракта на основе HDA-кодека ADI AD2000B

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.11 -0.19

Очень хорошо

Уровень шума, дБ (А)

-87.3

Хорошо

Динамические диапазон, дБ (А)

87.3

Хорошо

Гармонические искажения, %

0.0051

Очень хорошо

Гармонические искажения + шум, дБ(A)

-66.5

Средне

Интермодуляционные искажения + шум, %

0.049

Хорошо

Взаимопроникновение каналов, дБ

-83.7

Очень хорошо

Интермодуляции на 10 кГц, %

0.046

Хорошо

Общая оценка

Очень хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.04 -0.12

Очень хорошо

Уровень шума, дБ (А)

-88.0

Хорошо

Динамические диапазон, дБ (А)

88.3

Хорошо

Гармонические искажения, %

0.0051

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.7

Средне

Интермодуляционные искажения + шум, %

0.0013

Очень хорошо

Взаимопроникновение каналов, дБ

-80.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.012

Очень хорошо

Общая оценка

Очень хорошо

Звуковая система материнской платы ASUS M4A79 Deluxe показала очень хорошие результаты и оставила только положительные впечатления.

Выводы

Компания ASUS не перестаёт удивлять нас своей продукцией. С одной стороны видна попытка удовлетворить потребность энтузиастов в CrossFireX – наличие четырёх слотов PCI Express, поддержка высокопроизводительных процессоров, продуманная система питания, удобство для разгона в виде множества настроек и утилит, а также клавиш на самой плате. Но с другой стороны видно, что попытка несколько тщетная – не самая удачная компоновка и не самый высокий уровень разгона при использовании четырехъядерного процессора. Впечатления крайне не однозначные. Конечно, материнская плата ASUS M4A79 Deluxe предназначена, в первую очередь, для энтузиаста компьютерных игр, для которого очевидные достоинства платы перевесят её неоспоримые недостатки.

Достоинства:

    наличие четырёх слотов PCI Express для построения MultiGPU системы CrossFireX; хорошее соотношение цена\функциональность; хорошее качество звучание аудиосистемы; хорошая комплектация; отличная система питания; хорошая система охлаждения; наличие разъемов PS/2 и FDD

Недостатки:

    недостаточно продуманная компоновка; отсутствие портов COM, LPT.

Особенности:

    кнопки Power и Reset на материнской плате.

Обзор материнской платы ASUS M4A79 Deluxe



Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
