Обзор материнской платы ASUS P5Q3
Учитывая, что Intel P45 Express останется основным набором системной логики для платформ LGA775, как минимум, на ближайший год, производители материнских плат поспешили представить по несколько продуктов на его основе, отличающихся как по цене, так и по характеристикам, чтобы удовлетворить все вкусы и потребности покупателей. Компания ASUS исключением не оказалась. Линейка плат на Intel Р45 обеспечивает хорошую производительность, а также делает их доступными для основного рынка, давая потребителю надежные доступные платформы, поддерживающие новейшие технологии. Сегодня мы имеем возможность рассмотреть одну из достаточно популярных ASUS P5Q3, поддерживающую 45-нм семейство процессоров с частотой системной шины до 1600 МГц, до 16 ГБ памяти DDR3 и технологию CrossFireX. Что еще нужно для создания мощной рабочей или игровой системы?
Спецификация материнской платы ASUS P5Q3:
Все цены на ASUS P5Q3 Внешний вид упаковки материнской платы нам знаком по другим, ранее рассмотренным, платам - ASUS P5Q3 упакована в синюю картонную коробку с качественной полиграфией. На лицевой части коробки отмечена поддержка технологий ASUS EPU-6 Engine, ASUS Express Gate и функции Drive Xpert, а также поддержка DDR3-памяти с частотой до1800 МГц, хотя память DDR3-1800 не является документированной для чипсета Intel P45 Express.
На обратной стороне упаковки размещена фотография самой платы и перечислены основные ее характеристики и возможности.
О фирменных технологиях ASUS Express Gate, ASUS EPU-6 Engine, ASUS Fan Xpert, Drive Xpert мы уже писали и проводили тестирование, поэтому сейчас на них останавливаться не будем.
Комплект поставки небольшой, в нем отсутствуют шлейф FDD а также нет планок COM-порта и USB. В коробке, кроме материнской платы, есть:
По внешнему виду материнская плата практически не отличается от платы ASUS P5Q PRO, все порты и разъемы питания расположены по краю платы, что весьма удобно. Хотя в компоновке имеется и недостаток – доступ к нижним защелкам слотов оперативной памяти может перекрываться длинной видеокартой, вставленной в верхний слот PCIE x16. Но этим недостатком страдают почти все материнские платы, и он не является сильно критическим – вставлять и вынимать оперативную память приходится нечасто. А вот то, что при установке в нижний слот PCIE x16 «двуслотовой» видеокарты перекрывается один из двух PCI слотов – хуже, потому что у нас PCI-устройства все еще популярны и имеют большее распространение, чем PCIE x1. На плате имеется четыре разъема памяти, которые поддерживают 512 МБ, 1 ГБ, 2 ГБ, 4 ГБ модули DDR3-памяти. Максимальный объем оперативной памяти может быть доведен до 16 ГБ. Только не забудьте использовать 64-разрядные операционные системы, если установите 4 ГБ или более оперативной памяти.
Система охлаждения простая – небольшой алюминиевый радиатор на южном мосте, северный мост охлаждается радиатором побольше, соединенным тепловой трубкой с радиатором на стабилизаторе питания. Но половина транзисторов радиатором не накрыта, хотя крепление под него на плате присутствует. Разъем процессора расположен на достаточно открытом месте, конденсаторы возле разъема невысокие, поэтому проблем совместимости с системами охлаждения различных производителей не должно возникнуть.
Радиаторы южного и северного мостов во время работы ощутимо греются, поэтому владельцам ASUS P5Q3 в обязательном порядке следует позаботиться о хорошей вентиляции внутри корпуса компьютера или установить дополнительные вентиляторы на радиаторы мостов, особенно если они практикуют разгон. Для улучшения охлаждения на плате установлены два 3-контактных разъема для подключения корпусных вентиляторов, один для вентилятора блока питания и один 4-контактный для процессорного кулера. Все разъемы, кроме вентилятора БП, поддерживают технологию автоматического управления скоростью вращения ASUS Q-Fan 2.
Материнская плата ASUS P5Q3 оснащена 8-фазным стабилизатором питания процессора, который поддерживает технологию энергосбережения EPU 6, переключающую число фаз с 8 на 4 при низкой нагрузке на систему, и новый стандарт VRD11.1, который позволяет обеспечить еще более низкое энергопотребление в спящем режиме компьютера при использовании 45 нм процессоров. Питание северного моста и памяти 2-фазное. На плате применены конденсаторы только полимерного типа и дроссели с ферромагнитным сердечником, что обеспечивает высокую стабильность питания и долговечность системы.
На заднюю панель материнской платы ASUS P5Q3 выведены следующие порты: два PS/2 для клавиатуры и мыши, шесть разъемов USB, порт IEEE 1394a, разъем RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, аналоговые разъемы для 8-канального звука, а так же разъем eSATA.
Дисковая подсистема на ASUS P5Q3 состоит из:
Также на материнской плате реализовано 12 портов USB, из которых 6 внутренних, один COM-порт, контроллер FDD и два порта IEEE 1394а, работающие на контроллере VIA6308.
ASUS P5Q3 позволяет объединить пару видеокарт в режиме ATI CrossFireX, выделяя каждой по 8 линий PCI Express 2.0. Но если учесть что 8 линий PCI Express 2.0 по производительности практически равны PCIE х16, то на базе этой платы можно собрать достаточно мощную игровую систему. Звуковая подсистема основана на качественном HDA-кодеке 8-канального звука Realtek ALC1200, который превращает компьютер на базе ASUS P5Q3 в прекрасный мультимедийный центр. Для сетевых соединений служит гигабитный LAN контроллер Realtek 8111C с поддержкой AI NET2. BIOS В материнской плате ASUS P5Q3 используется уже привычный нам AMI BIOS. Все касающиеся разгона настройки находятся в разделе «AI Tweaker».
Здесь имеется возможность для ручной установки множителя процессора, частоты FSB в пределах от 200 до 800 МГц, частоты шины PCI Express и частоты FSB Strap. Альтернативный автоматический способ конфигурирования частоты FSB заключается в использовании профилей XMP (если используется DDR3 с поддержкой оверклокерских профилей в SPD), при его активации плата сама подстраивает оптимальную частоту системной шины, исходя из благоприятных режимов работы памяти.
Для установки частоты памяти плата предлагает несколько вариантов.
Для конфигурирования задержек памяти BIOS рассматриваемой платы предлагает практически исчерпывающий набор настроек. Рядом с изменяемыми параметрами плата выводит текущие значения этих величин, что может помочь в деле тонкой подстройки таймингов.
Отдельное внимание хочется обратить на видоизменившуюся опцию Transaction Booster, которая теперь позволяет манипулировать важнейшим параметром северного моста Performance Level напрямую.
Набор предлагаемых P5Q3 настроек напряжений питания исчерпывающий, он включает следующие параметры.
Заметим, что все напряжения могут устанавливаться в значение Auto, в этом случае плата пытается подобрать оптимальные параметры самостоятельно, исходя из значений установок частот процессора и памяти. При ручном же конфигурировании выбираемые параметры отображаются разными цветами в зависимости от их потенциальной опасности для компонентов системы. Следующая страница настроек BIOS Setup, озаглавленная как Advanced, может быть интересна благодаря разделу CPU Configuration, откуда осуществляется управление всеми процессорными технологиями.
Мониторинг BIOS платы ASUS P5Q3 позволяет следить за:
На странице Tools, помимо обычных уже для плат ASUS встроенных утилит EZ Flash 2 для перепрошивки BIOS и O. C. Profile для сохранения профилей настроек, имеются опции для управления технологиями Drive Xpert и Express Gate.
Тестирование Для проверки возможностей материнской платы использовалось следующее оборудование:

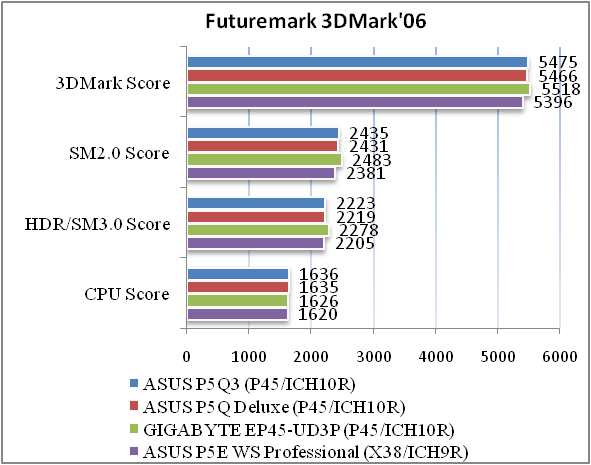

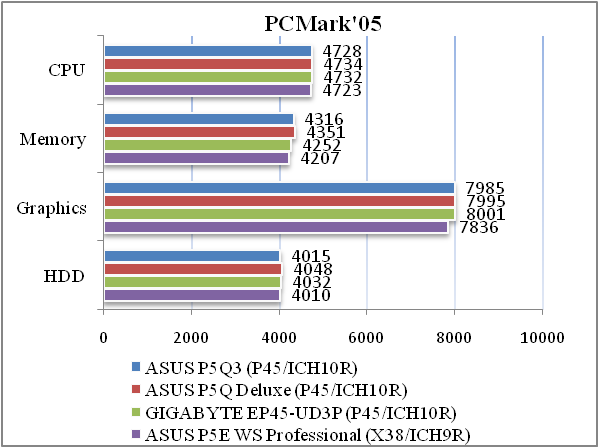

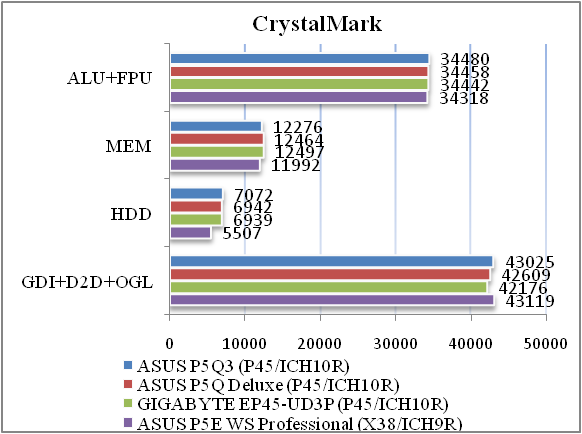

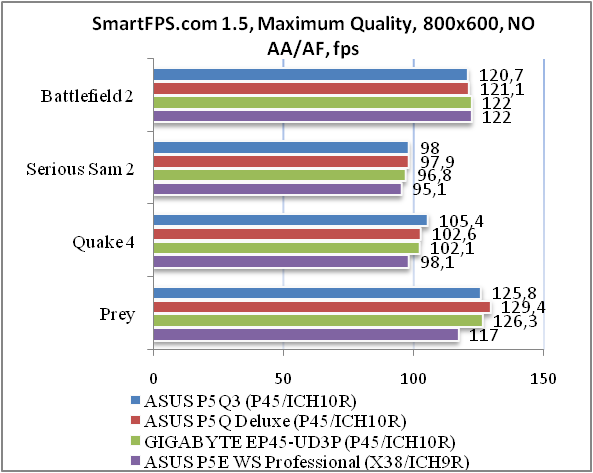

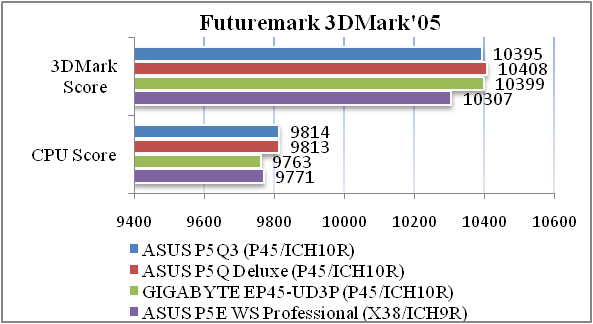

Материнская плата ASUS P5Q3 по уровню производительности не выделяется среди решений этого же класса. Возможности разгона
На двуядерном процессоре системную шину получилось разогнать всего лишь до 515 МГц, что ниже, чем у большинства других плат серии P5Q – не очень впечатляющий результат.
С четырехядерным процессором шину удалось разогнать до 490 МГц, что тоже далеко не рекорд. Тестирование звукового тракта на основе кодека Realtek ALC1200 Общие результаты (RightMark Audio Analyzer) Режим работы 16-bit, 44,1 kHz
Режим работы 32-bit, 192 kHz
Аудио-кодек Realtek ALC1200 показывает хорошие результаты тестирования среди встроенных решений, но его обвязка выполнена чуть хуже, чем на других платах такого уровня. Выводы ASUS P5Q3 – материнская плата среднего уровня с широким набором возможностей и фирменных технологий. Она отлично подойдет для построения домашнего многофункционального компьютера, а также позволит создать достаточно производительную игровую конфигурацию с двумя видеокартами AMD-ATI в режиме CrossFireX. Но эта системная плата имеет не самый выдающийся разгонный потенциал. Использование памяти DDR3 и чипсета Intel P45 Express, поддержка технологии ATI CrossFireX и всех современных процессоров Core делают ее достаточно перспективной покупкой на ближайший год. Достоинства:
Недостатки:
|
