Обзор материнской платы ASUS M3A
Мы уже протестировали две материнские платы из линейки чипсетов AMD 7-й серии - MSI K9A2 Platinum на чипсете AMD 790FX и MSI K9A2 CF на AMD 790X. И для полного «комплекта» нам недоставало материнской платы на чипсете AMD 770. Этот «пробел» теперь мы заполним тестированием материнской платы ASUS M3A. Чтобы в третий раз не повторяться, в чем заключается преимущества материнских плат на чипсетах 7-й серии компании AMD, всем неосведомленным просто посоветуем более внимательно ознакомиться с содержанием вышеуказанных статей. В этот раз только повторимся, что чипсет AMD 770 отличается от старших представителей AMD 790FX и AMD 790X только поддержкой меньшего числа линий PCI Express и, соответственно, отсутствием возможности объединения видеоускорителей с помощью технологии CrossFire. В результате материнские платы на чипсете AMD 770 получили более простую компоновку, но при этом имеют немного менее игровую направленность.
Спецификация материнской платы ASUS M3A:
Все цены на ASUS M3A
Материнская плата ASUS M3A упакована в темно-зеленую картонную коробку, на которой подчеркивается поддержка новых процессоров Phenom, Phenom FX и наличие разъема AM2+.
С обратной стороны упаковки материнской платы ASUS M3A делается акцент на полноценной поддержке процессоров AM2+ благодаря наличию HyperTransport 3.0, отмечается 4+1 фазная схема питания процессора, которая имеет более длительный срок эксплуатации и более высокую эффективность, а также наличие в комплекте очень удобной заглушки панели ввода-вывода. Кроме того, как обычно на упаковках ASUS, размещено фото материнской платы, а также перечисляются основные функциональные возможности и фирменные технологии.
В комплекте с материнской платой ASUS M3A идут:
Новый тип заглушки панели ввода/вывода должны по достоинству оценить сборщики компьютеров, т. к. она стала более удобной и безопасной. Так называемую Q-shield лишили упругих металлических прижимов, о которые можно поцарапаться, а вместо них применили диэлектрический материал, который, кроме всего прочего, защищает материнскую плату от статического напряжения.

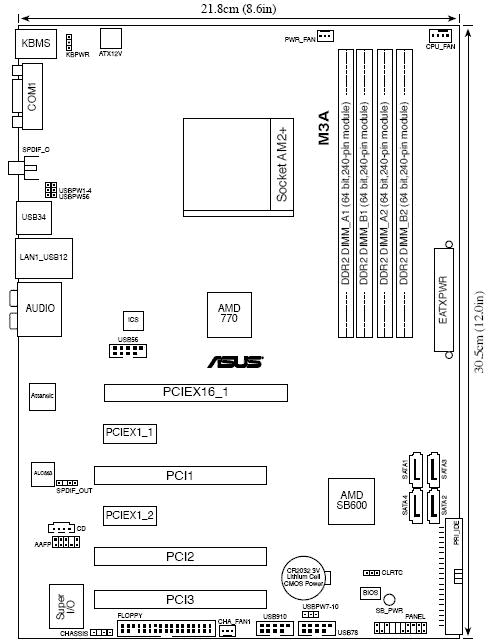

Относительно компоновки материнской платы ASUS M3A можно высказать только несколько небольших замечаний. Во-первых, для платы ASUS M3A использован не самый удачный размер, при котором правый край платы будет не подперт сзади подставками в корпусе. Во-вторых, разъем FDD размещен внизу под слотами PCI, потому протянутый к нему шлейф будет довольно непросто аккуратно уложить в корпусе. Кроме того, возможно, вследствие того, что правый край платы не будет иметь жесткой фиксации в корпусе, конструкторам пришлось развернуть на 90° разъем IDE, к которому, также не всегда удобно подключаться, особенно в небольших корпусах.
Единственные на материнской плате полимерные конденсаторы были установлены в узле стабилизации питания оперативной памяти. На южном мосту установлен достаточно привычный для плат на AMD SB600 небольшой черный радиатор. Чип AMD SB600 поддерживает четыре порта Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 10 и один разъем для двух IDE устройств. Четыре внутренних порта USB были расположены на нижнем крае материнской платы, а еще два разместились над слотом PCIe x16. Джампер сброса BIOS и индикатор наличия дежурного питания размещены довольно удобно в нижнем правом углу материнской платы. Для упрощения процесса подключения к разъему фронт-панели и портам USB, которые расположены на нижнем крае платы, в комплекте прилагаются переходники именуемые ASUS Q-Connector.
На материнской плате ASUS M3A есть три слота PCI, два PCIe х1 и один PCIe х16, причем шина PCI Express соответствует новому стандарту 2.0. На правом крае материнской платы распаян HDA-кодек 8-канального звука Realtek ALC 883, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Также на плате установлен сетевой контроллер Attansic L1, поддерживающий режимы 10/100/1000 Мбит/с.
Материнская плата ASUS M3A оснащена гибридным стабилизатором питания, который работает по схеме 4+1 на контролере STMicroelectronics L6740L и полевых транзисторах 85T03GH (30 В, 6 мОм, 75 А) и 70T03GH. Четыре канала стабилизатора обеспечивают питание ядра процессора, а еще один канал обслуживает интегрированный в процессор контроллер памяти и шины HyperTransport. Компания ASUS подчеркивает долговечность и высокую эффективность установленного стабилизатора, поэтому нам сначала было немного странно не обнаружить в этом узле платы полимерных конденсаторов или дросселей с ферромагнитным сердечником, с помощью которых обычно повышают надежность и срок эксплуатации. На самом деле, эти нужные качества призвана обеспечить схема питания стабилизатора, которая осуществляет оптимизацию эффективности при низкой загруженности стабилизатора питания процессора.
При загрузке стабилизатора питания ниже 20%, питание ядра производится всего от одной фазы, и только после повышения загрузки свыше 20% в работу включаются остальные три фазы. Нужно отметить, что, несмотря на экономную схемотехнику, максимальный КПД стабилизатора составляет 85%, что не характеризует его как сверхэффективное решение.
На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, COM порт, коаксиальный S/PDIF, разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.
На материнской плате ASUS M3A есть всего три разъема для подключения вентиляторов: 4-контактный для процессорного кулера расположен в правом верхнем углу платы, а еще два 3-контактные для корпусных вентиляторов достаточно удобно разнесены в верхнюю и нижнюю части. BIOS В материнской плате ASUS M3A используется AMI BIOS. Для тестирования материнской платы применялась версия BIOS 0301. Практически все настройки, необходимые для разгона, собраны в разделе «JumperFree Configuration»:
Все основные настройки необходимые для разгона и повышения стабильности находятся в подразделе BIOS «JumperFree Configuration».
В BIOS есть возможность ощутимо поднять напряжение на процессоре, памяти и чипсете.
В окне Hardware Monitor можно следить за:
Также в этом разделе можно активировать функцию автоматического регулирования скорости вращения процессорного кулера CPU Q-Fan и выбрать для нее профиль - Optimal, Silent Mode, Performance Mode.
Как выяснилось, потенциал разгона шины у материнской платы ASUS M3A не очень высокий. У нас получилось запустить ее только на частоте 255 МГц. С процессорами Phenom материнская плата ASUS M3A вовсе не захотела разгоняться, хотя последний факт скорее всего обусловлен «сырой» версией BIOS. К тому же, принимая во внимание не очень мощный стабилизатор питания процессора, увлекаться разгоном четырехъядерных процессоров на материнской плате ASUS M3A будущим владельцам не стоит. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

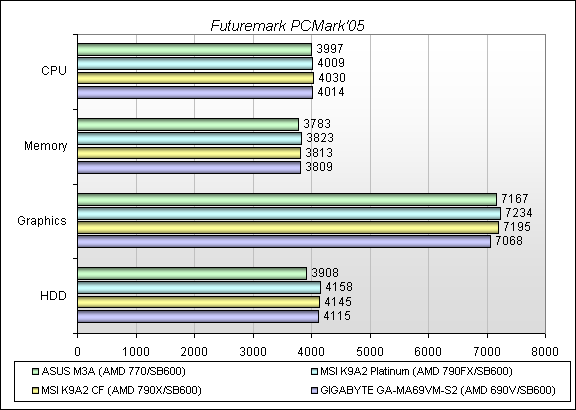

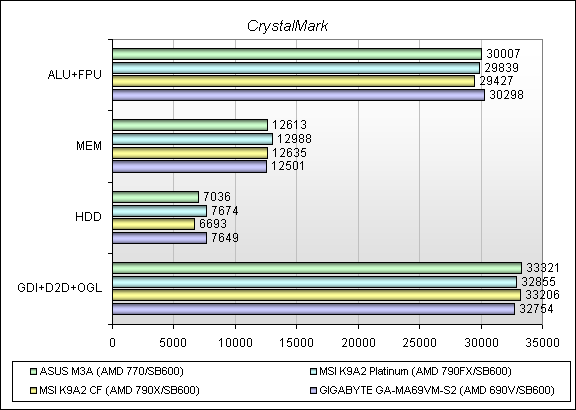

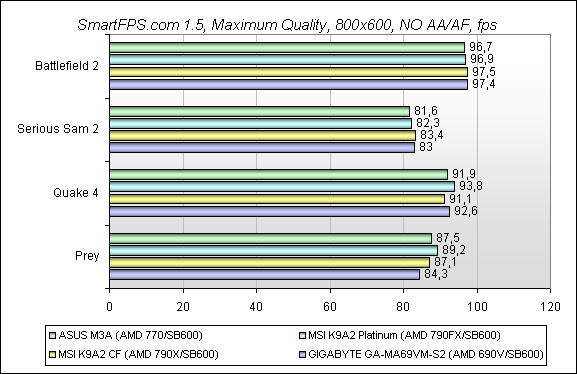

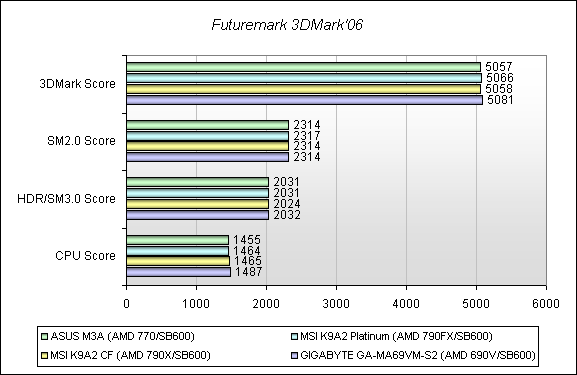

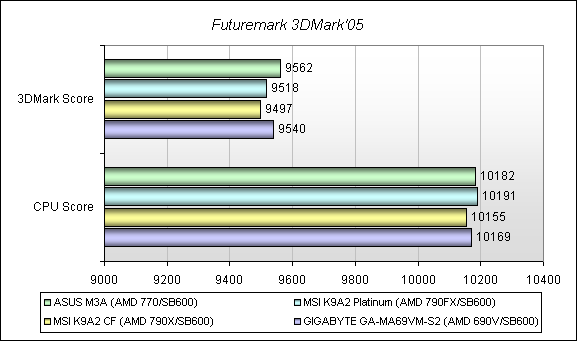

Уровень производительности материнской платы ASUS M3A при условии применения двуядерных процессоров AMD не отличается от производительности материнских плат на предыдущей серии чипсетов. Если же использовать процессоры Phenom и видеоадаптеры AMD Radeon HD 3800, то определенное влияние будет оказывать поддержка шин HyperTransport 3.0 и PCI Express 2.0. Причем при сборке системы только из вышеуказанных новых продуктов AMD будет получена платформа Spider, которая по заверению компании AMD, имеет прирост производительности за счет применения единого набора драйверов. Выводы Материнская плата ASUS M3A будет хорошей основой производительной или игровой системы на одном видеоускорителе. Выбор материнской платы на новом чипсете AMD седьмой серии, пусть даже бюджетного класса, позволит заполучить поддержку шины HyperTransport 3.0 и шины PCI Express 2.0, которые способны немного увеличить производительность системы при установке новых компонентов. Кроме того, учитывая большое потребление четырехъядерных процессоров, компания ASUS, как и другие производители материнских плат, постаралась увеличить мощность стабилизатора питания даже на своих бюджетных предложениях. Материнская плата ASUS M3A имеет по своей сути 5-фазный стабилизатор, который вдобавок ко всему обладает оптимизированной эффективностью в режимах низкого энергопотребления процессором. Компоновка ASUS M3A вышла довольно удачной, если не брать во внимание «свисающий» правый край платы. Касательно возможностей разгона, можно отметить, что в BIOS материнской платы ASUS M3A имеется достаточное количество настроек необходимых для разгона и повышения стабильности, но протестированные способности шины, небольшая система охлаждения чипсета и не самый мощный стабилизатор питания вряд ли сгодятся для разгона четырехъядерных моделей процессоров, особенно, с большим номинальным энергопотреблением. Достоинства:
Недостатки:
|
