Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

После нескольких обзоров материнских плат среднего уровня на чипсете Intel P45 у нас появилась возможность рассказать о решении классом повыше, которое поддерживает память DDR3. По истечению уже года присутствия на рынке, память DDR3 так и не стала массовой из-за своей высокой стоимости. Потому не удивительно, что производители материнских плат не торопятся с выпуском решений поддерживающих ее, представив на системной логике Intel P45 пока только по одной модели или вовсе ограничившись «гибридной» версией. К сожалению, процесс экспансии на рынок нового типа памяти, скорее всего, еще долго будет протекать медленно и неторопливо. Но в любом случае материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n представляет особый интерес, так как она является одной из лучших в серии P5Q.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Спецификация материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n:

Производитель

ASUS

Модель

P5Q3 Deluxe/WiFi-AP @n

Чипсет

Intel P45 Express

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4
Поддержка семейства 45-нм CPU

Системная шина, МГц

1600 / 1333 /1066 / 800 / 667 МГц

Используемая память

DDR3 2000(O. C.) / 1600 / 1333 / 1066 / 800 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 Гб
Поддержка Intel Extreme Memory Profile (XMP)

Слоты расширения

2 x PCI Express 2.0 x16, поддерживают технологию ATI CrossFireX в режиме x8
1 x PCI Express x16 имеет x4 линии (черный)
2 x PCI Express x1
2 x PCI
*PCI Express x16_2 слот имеет x8 линий

CrossFire

ATI CrossFireX technology, вплоть до Quad CrossFireX

Дисковая подсистема

Южный мост ICH10R поддерживает:
6 x Serial ATA 3.0 Гб/с поддержка SATA RAID 0, 1, 0+1, 5

Контроллер Marvell 88SE6121:
1 x UltraDMA 133/100/66
1 x External SATA 3Гб/с порт (SATA On-the-Go)

Контроллер Silicon Image Sil5723 (Drive Xpert Technology):
2 x SATA 3 Гб/с
Поддерживает функции EZ Backup и Super Speed

LAN

Два гигабитных сетевых LAN контроллера Marvell 88E8056/88E8001 с поддержкой AI NET 2

Wireless LAN

ASUS WiFi-AP @n
300Mbps* IEEE 802.11n (Draft) и обратно совместим с IEEE 802.11g / b
*300Mbps is IEEE 802.11n draft спецификация.

Звуковая подсистема

ADI AD2000B 8-канальный High-Definition Audio кодек, коаксиальный/оптический S/PDIF;
ASUS Noise Filter

IEEE 1394

Контроллер LSI L-F3227 поддерживает 2 порта IEEE 1394a

Питание

24-контактный разъем питания ATX8-контактный ATX12V разъем питания

Охлаждение

Система на тепловых трубках на чипсете и MOSFET узла VRM

Разъемы для вентиляторов

1 x CPU
4 x корпусных вентиляторов

Внешние порты I/O

1 x PS/2 порт для подключения клавиатуры или мыши
1 x S/PDIF выход (коаксиальный +оптический)
1 x IEEE1394a
1 x eSATA
4 x USB 2.0/1.1 порты
2 x LAN (RJ45)
2 х  разъема WiFi-AP @n для антенн6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

4 x USB
1 x FDD
6 х SATA
1 x IDE
1 x TPM
2 x Drive Xpert SATA
1 x IEEE1394a
1 x S/PDIF выход
1 х COM
1 х CD вход
Разъем системной панели

BIOS

8 Mb Flash ROM, Award BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, Multi-language BIOS

Возможности разгона

Изменение частоты: FSB, PCI-Express, памяти.
Изменение напряжения на: процессоре, памяти, шине FSB, северном мосте, южном мосте и т. д.

Фирменные технологии

ASUS ERU (Energy Processing Unit)
ASUS WiFi-AP @n
ASUS 16-фазный стабилизатор
Express Gate SSD
ASUS EPU-6 Engine
ASUS AI Nap
Drive Xpert Control
ASUS AI Direct Link
ASUS Stack Cool 2
ASUS Fan Xpert
ASUS DieHard BIOS
ASUS Q-Fan 2
ASUS Noise Filter
ASUS Q-Shield
ASUS Q-Connector
ASUS O. C. Profile
ASUS EZ Flash 2
ASUS MyLogo 3
ASUS AI Booster Utility
Precision Tweaker 2
AI Audio 2
ASUS C. P.R. (CPU Parameter Recall)

Комплектация

Инструкция и руководство пользователя
1 x турбинный вентилятор
8 x SATA кабелей
2 x SATA переходника питания
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
1 x ASUS Q-Connector (USB, системная панель, IEEE1394a)
1 х модуль с двумя портами USB2.0 и портом IEEE1394a
2 x антенны WiFi-AP
DVD с драйверами
Заглушка ASUS Q-Shield

Форм-фактор Размеры, мм

ATX 12"x 9,6"
305 x 245

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Http://pokupaj. com. ua/pokupaj. php? xx_=1&id=187&search_=ASUS+P5Q3+Deluxe

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n имеет очень стильно и информативно оформленную упаковку с открывающейся верхней панелью. На лицевой части коробки отмечена поддержка 1600 МГц системной шины, памяти DDR3-1600, энергосберегающей технологии EPU и использования 16-фазной схемы стабилизации питания процессора.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Кроме того, на развороте указывается: наличие в комплекте удобной заглушки ASUS Q-Shield с антистатической прокладкой, реализация технологии AI Audio 2, которая повышает качество воспроизведения звука, наличие кнопок включения и перезагрузки на плате, поддержка нового стандарта шины PCI Express 2.0, установка на плате только полимерных конденсаторов и реализация полноценного 16-фазного стабилизатора питания.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Комплектация материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n:

    руководство пользователя, а также инструкция к материнской плате и WiFi-AP Solo; DVD с драйверами;

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

    UltraDMA 133/100/66 кабель; FDD кабель; две антенны WiFi-AP Solo; заглушка ASUS Q-Shield; вентилятор турбинного типа Y. S. TECH YD124515MB; модуль с двумя портами USB2.0 и портом IEEE1394a; ASUS Q-Connector (USB, системная панель, IEEE1394a);

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

    восемь SATA-кабелей; два SATA-переходника питания.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

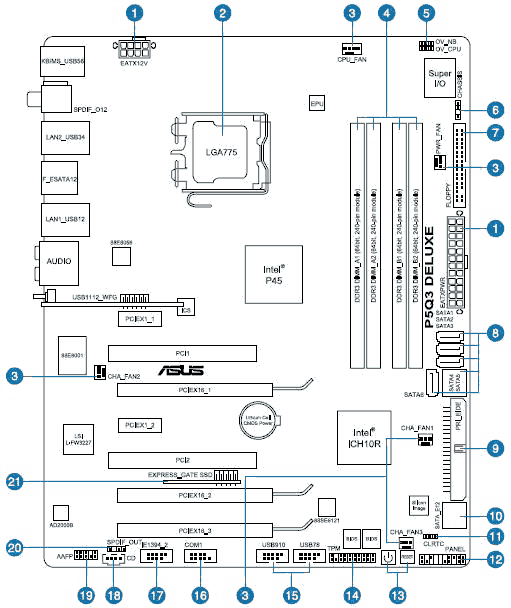

Несмотря на то, что материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n очень сильно «нафарширована» различными функциями, ее компоновка имеет всего только два часто встречающихся недостатка. Во-первых, доступ к защелкам слотов оперативной памяти будет перекрываться длинной видеокартой, вставленной в верхний слот PCIE x16. Во-вторых, разъем IDE и несколько разъемов SATA повернуты в бок, что несколько затруднит подключение к ним шлейфов в «тесных» корпусах, хотя и позволит не потерять возможность использования большого количества накопителей одновременно с габаритными графическими ускорителями. В остальном же компоновка платы ASUS P5Q3 Deluxe/WiFi-AP @n заслуживает только похвалы. К примеру, слоты PCI размещены над слотами PCIE x16 и поэтому видеокарты с двухслотовыми кулерами их закрывать не будут. Это действительно плюс, так как многие игровые решения, где предусмотрена установка несколько видеокарт, не учитывают этот момент, а устройства PCI еще довольно распространены.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

На ASUS P5Q3 Deluxe/WiFi-AP @n установлена система охлаждения, которая используется на всех моделях P5Q с приставкой Deluxe. Представляет она из себя частично медную конструкцию на тепловой трубке, которая объединяет три радиатора. Кулер предусматривает возможность установки турбинного вентилятора, и он прилагается в комплекте. Во время тестирования система охлаждения на ASUS P5Q3 Deluxe/WiFi-AP @n не перегревалась, поэтому можно утверждать, что без поднятия напряжения на чипсете она способна справится со своими обязанностями и без активного элемента.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

В плане узлов питания ASUS P5Q3 Deluxe/WiFi-AP @n можно назвать одним из самых многофазных решений. Судите сами: 3-фазное питание у северного моста и оперативной памяти, 16-фазное у процессора. Где еще такое можно встретить? А на том, что все конденсаторы на плате полимерного типа и дросселя с ферромагнитным сердечником можно даже не останавливаться. Кроме того, стабилизатор питания поддерживает технологию энергосбережения EPU, переключающую число фаз с 16 на 4, и новый стандарт VRD11.1, который позволяет обеспечить еще более низкое энергопотребление в спящем режиме компьютера с 45 нм процессорами новых ревизий.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

В самом углу плат распаяны два джампера, с помощью которых можно изменять ограничение максимального напряжения питания: для процессора от 1,7 В до 2,1 В, а для северного моста от 1,9 В до 2,26 В.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Возможности организации дисковой подсистемы на ASUS P5Q3 Deluxe/WiFi-AP @n очень широкие. Помимо шести портов SATA, на которых можно организовать SATA RAID 0, 1, 0+1, 5, еще установлен контроллер Marvell 88SE6121, поддерживающий UltraDMA 133/100/66 и порт External SATA, а также контроллер Silicon Image Sil5723, отвечающий за функцию Drive Xpert Technology, предназначенную для надежного хранения важных данных (Backup) или ускорения дисковой подсистемы (опция Super Speed).

Прямо на плате установлены кнопки «Power» и «Reset», которые больше будут полезны тестерам и «бенчерам», использующим азотное охлаждение.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Слотов расширения на ASUS P5Q3 Deluxe/WiFi-AP @n должно будет хватить не только для игровой платформы, но и для построения мощного мультимедийного центра, поскольку кроме трех слотов PCIE х16 есть еще два слота PCI и два PCIE x1. Правда, из трех слотов PCIE х16 полноценным, то есть имеющим все 16 линий, является только синий. Черные же слоты PCIE х16 могут использовать до 8 и до 4 линий данных соответственно, если рассматривать их снизу вверх. Материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n, поддерживает технологию объединения видеоускорителей ATI CrossFireX в конфигурации x8+х8, причем на шине PCI Express 2.0.

Из остальных портов, присутствующих на плате, можно отметить 12 портов USB, из которых четыре внутренние, один COM порт, два порта FireWire, работающие от контроллера LSI L-F3227, и разъем FDD.

Звуковая подсистема платы основана на качественном HDA-кодеке 8-канального звука ADI AD2000B. Также положительным качеством ASUS P5Q3 Deluxe/WiFi-AP @n можно считать наличие двух гигабитных LAN контроллеров Marvell 88E8056 и 88E8001 с поддержкой AI NET 2.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Для нужд программ технологии Express Gate SSD на плате установлена плата флэш-памяти.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

С обратной стороны материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n можно увидеть, что радиаторы на MOSFET стабилизатора питания крепятся к металлическим упорным пластинам, а также узнать, что печатная плата выполнена по технологии ASUS Stack Cool 2. Также важно, что нет элементов, которые препятствуют установке процессорных кулеров с упорными пластинами под процессорным разъемом.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

На заднюю панель материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n выведены следующие порты: PS/2 для клавиатуры или мыши, шесть разъемов USB, порт IEEE 1394a, два разъема RJ45 для сетевых соединений, коаксиальный и оптический S/PDIF, External SATA, разъемы для 8-канального звука и два разъема для антенн WiFi-AP Solo. Кроме того при помощи отдельной планки на заднюю панель корпуса можно будет вывести еще два порта USB и порт IEEE 1394a.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Разъемов питания вентиляторов на ASUS P5Q3 Deluxe/WiFi-AP @n всего пять: один 4- контактный для процессорного кулера, три 3-контактных для корпусной вентиляции и один для вентилятора блока питания. Причем четыре из пяти разъемов поддерживают технологию автоматического управления скоростью вращения ASUS Q-Fan 2.

BIOS

В материнской плате ASUS P5Q3 Deluxe/WiFi-AP @n используется AMI BIOS, с большим набором настроек.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Настойки, касающиеся разгона, находятся в разделе «AI Tweaker»:

Параметр

Название меню

Диапазон

Шаг

Управление процессорными технологиями

C1E, Limit CPUID MaxVal, Vanderpool Technology, CPU TM, Execute Disable Bit, Intel SpeedStep

Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

533-1066
1600*
1800*

В зависимости от FSB Strap

Тактовый сигнал DRAM

DRAM CLC Skew on Channel

От -350 до +350

50 пс

Тайминги

CAS Latency, tRCD, tRP, tRAS, RAS to RAS, Row Refresh, Write Recovery, Read to Precharge

Подтайминги

READ to WRITE, Write to Read, WRITE to PRE, PRE to PRE, ALL PRE to ACT, ALL PRE to REF

Настройки работы подсистемы памяти

DRAM Static Read Control, DRAM Dynamic Write Control, DRAM Read Training, DRAM Write Training, MEM. OC Charger

Auto, Enable, Disable.

Напряжение процессора

CPU Voltage

0,85 – 2,1 В

0,00625 В

CPU GTL Voltage Reference

0,37x – 0,76x

0,5x

Напряжение тактирующего чипа

CPU PLL Voltage

1,5 – 2,78 В

0,02 В

Напряжение сигналов шины FSB

FSB Termination Voltage

1,2 – 1,9 В

0,02 В

DRAM Voltage

CPU VTT Voltage

1,2 – 1,5 В
(Min 1,1 В для 45 нм)

0,05 В

Напряжение на оперативной памяти

DRAM Voltage

1,5 – 2,78 В

0.02 В

Напряжение на северном мосте

NB Voltage

1,1 В – 2,26 В

0,02 В

NB GTL Voltage

0,37x – 0,76x

0,005x

Напряжение на южном мосте

SB Voltage

1,1 – 1,4 В

0,01 В

PCIE SATA Voltage

1,5 – 1,8 В

0,01 В

Функция компенсации напряжения во время загрузки

Load Line Calibration

Auto, Enable, Disable.

Тактовый сигнал ЦП

CPU Clock Swek

От -100 до -1500

100 пс

Тактовый сигнал северного моста

NB Clock Swek

От -100 до -1500

100 пс

CPU Margin Enhancement

Optimized, Compatible, Performance Mode

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Настройки основных и второстепенных задержек оперативной памяти также представлены в большом числе.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Для удобства задания режима питания компонентов, сбоку приводятся сведения об стандартном, максимальном и минимальном уровне напряжения на них. Причем высокие и критические уровни отмечаются желтым и красным цветом соответственно.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

А вот возможностями мониторинга BIOS платы ASUS P5Q3 Deluxe/WiFi-AP @n ничем удивить не смог, фактически он имеет стандартный вид.

В BIOS можно следить за:

    напряжением на основных линиях блока питания 3,3В, 5В, 12В и на процессоре; температурой материнской платы и процессора; скоростью вращения всех пяти вентиляторов.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Специально для любителей оверклокинга в разделе «Tools» есть функция сохранения пользовательских настроек в профиль (технология ASUS O. C. Profile) и присутствует утилита EZ Flash 2 для прошивки новых версий BIOS из него же. Кроме того, в этом разделе можно активировать функцию Drive Xpert Control и установить время отображения заставки Express Gate перед загрузкой основной операционной системы.

Фирменные технологии

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Express Gate включает в себя web-браузер, программу просмотра изображения, Chat и Skype.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Технология Express Gate рассчитана в первую очередь на быстрый выход в интернет, поэтому возможность просмотра и пересылки фото может быть очень полезной.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Радует тот факт, что встроенный браузер Splashtop корректно отображал все сайты, посещенные при тестировании, и воспроизводил флєш-анимацию.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Из среды Windows, для более полного контроля над энергопотреблением системой, можно воспользоваться технологией ASUS EPU-6 Engine, которая способна частично управлять шестью компонентами компьютера: процессором, видеокартой, чипсетом, оперативной памятью, жестким диском, вентиляторами.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

ASUS EPU-6 Engine имеет четыре режима работы, каждый из которых можно настроить под себя.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Новой полезной возможностью, которая появилась в некоторых платах серии P5Q, является функция тонкой настройки системы управления скоростью вращения процессорного кулера. Реализована она в утилите ASUS Fan Xpert. Также с помощью нее можно установить готовый профиль ASUS Q-Fan для процессорного кулера и корпусных вентиляторов.

Еще одним нововведением материнских плат серии P5Q стала технология Drive Xpert Technology. Базируется она на возможностях чипа Silicon Image Sil5723, который поддерживает два порта SATAII в режимах RAID 0 и 1.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Управление работой дискового контроллера производится через функции BIOS или с помощью красивой и интуитивно понятной фирменной утилиты с одноименным названием.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

По-умолчанию жесткие диски, подключенные к контроллеру, т. е. к оранжевым разъемам SATA, распознаются как обычные HDD. Используя функции BIOS (Update To Super Speed и Update To EZ Backup) или выбрав опцию «Mode Change» в утилите, можно из этой пары накопителей организовать RAID 0 и RAID 1. Первый режим маркетологами ASUS переименован в Super Speed, т. к. позволяет теоретически удвоить скорость выполнения дисковых операций. Второй - EZ Backup, обеспечивает «зеркалирование» информации на накопителях и повышает, таким образом, сохранность важных данных. При этом, для вступления изменений в силу требуется перезагрузка компьютера. Будьте внимательны, изменение режимов работы Drive Xpert Technology приводит к стиранию всех данных с жестких дисков.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Кроме изменения режимов работы, утилита позволяет: настроить расписание проверки жестких дисков, просмотреть журнал событий, установить пароль на доступ к утилите и обновить прошивку контроллера.

В целом Drive Xpert Technology не обеспечивает каких-либо особенных функций, а только предоставляет более удобные и наглядные возможности управления дополнительным дисковым контроллером.

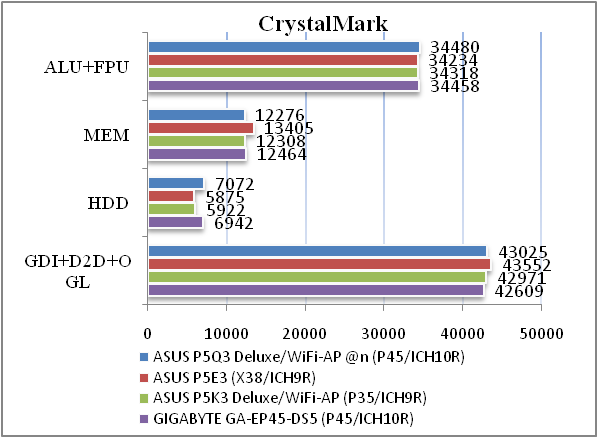

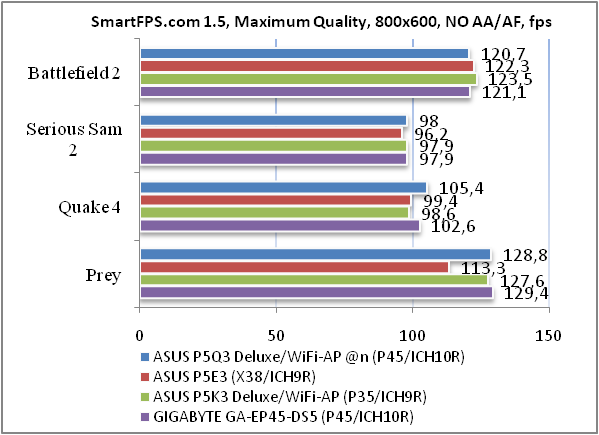

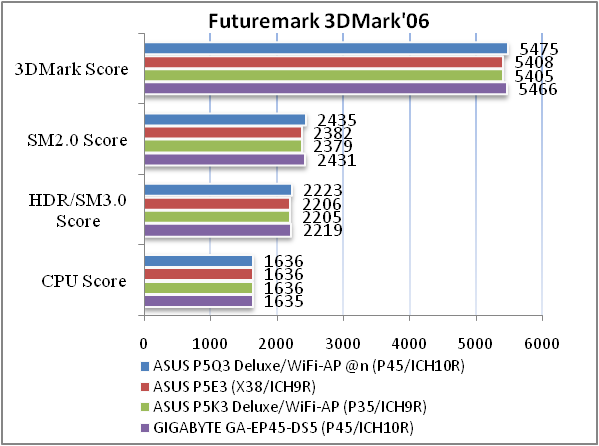

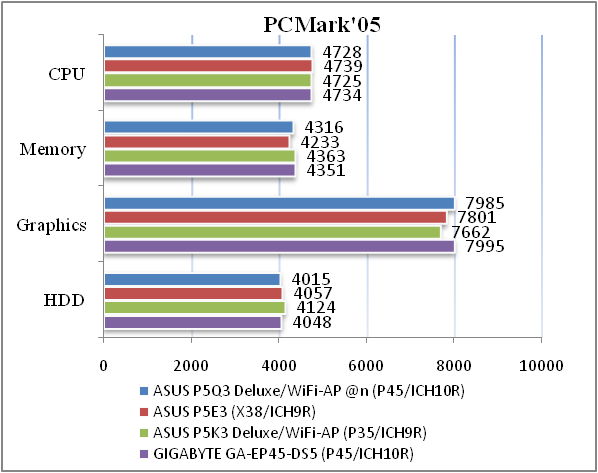

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-1333 1024 Mб Transcend PC10600

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

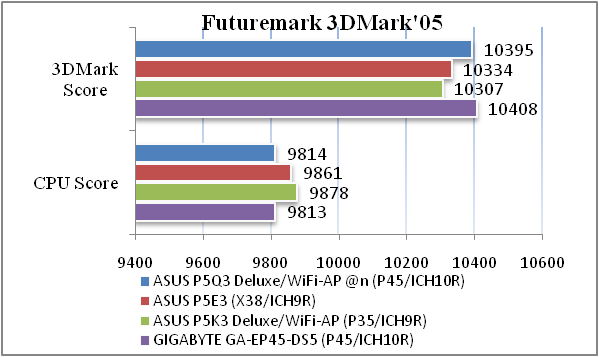

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n по уровню производительности не выделяется среди решений этого же класса.

Возможности разгона

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

На двухъядерном процессоре системную шину получилось разогнать до 537 МГц. Но как мы знаем, для чипсета Intel P45 это далеко не предел. В нашем же случае можно грешить на возможности 65 нм процессора Intel E6300. Хотя стоит заметить, что новый 45 нм процессор E7300 с прошитой последней, на момент тестирования, версией BIOS 1306 также не показал ничего выдающегося, с ним система разгонялась еще хуже.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

С четырехъядерным процессором шину удалось разогнать до 495 МГц, что можно воспринимать как отличный результат.

Тестирование звукового тракта на основе кодека ADI AD2000B

Общие результаты (RightMark Audio Analyzer)

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.17, -0.17

Очень хорошо

Уровень шума, дБ (А)

-83.1

Хорошо

Динамический диапазон, дБ (А)

83.3

Хорошо

Гармонические искажения, %

0.0091

Очень хорошо

Гармонические искажения + шум, дБ(A)

-75.0

Средне

Интермодуляционные искажения + шум, %

0.021

Хорошо

Взаимопроникновение каналов, дБ

-81.5

Очень хорошо

Интермодуляции на 10 кГц, %

0.022

Хорошо

Общая оценка

Очень хорошо

Возможности встроенного аудио-кодека, конечно, нельзя сравнивать с качественной внешней аудиокартой, но при использовании акустики начального и среднего уровня ADI AD2000B окажется вполне достаточно.

Drive Xpert Technology

В этот раз мы решили не останавливаться только на описании «новой» технологии, а и опробовать ее в деле. Для этого мы воспользовались парой жестких дисков Hitachi Deskstar HDS721616PLA380 объемом 160 ГБ.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Сначала мы сравнили при помощи HD Tune 2.54 возможности контроллера Silicon Image Sil5723 и южного моста ICH10R, когда они работают с одним накопителем.

ICH10R

Sil5723 (port 0)

Sil5723 (port 1)

Средняя скорость чтения, МБ/с

63,3

63,3

54,6

Время доступа, мс

13,7

13,8

14,0

Скорость интерфейса, МБ/с

154,8

115,3

113,9

Загрузка CPU, %

3,6

3,0

3,2

В целом производительность Silicon Image Sil5723 находится на уровне ICH10R, хотя быстродействие интерфейса, т. е. скорость считывания из кэш-памяти жесткого диска,  заметно меньше, но и уровень загрузки процессора тоже немного ниже. Во время тестирования была обнаружена неприятная особенность – при подключении накопителя ко второму порту, нижнему разъему, всегда получалась скачкообразная характеристика быстродействия, не зависимо от используемого жесткого диска и шлейфа. Возможно это несовершенство прошивки или драйвера, или особенности совместимости с HDD Hitachi, что может быть исправлено в будущем.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Перевод Drive Xpert в режим Super Speed действительно обеспечил ускорение чтения с дискового массива.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

А вот режим EZ Backup немного озадачил, т. к. привел к серьезному уменьшению скорости чтения с жестких дисков. Мы провели тесты несколько раз, меняя HDD местами и используя обычные и экранированные шлейфы SATA, но результат остался прежним.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Сведем полученные данные в единую таблицу для удобства оценки эффективности применения Drive Xpert Technology:

Один HDD (port 0)

Super Speed

EZ Backup

Средняя скорость чтения, МБ/с

63,3

104,1

11,4

Время доступа, мс

13,8

14,0

16,1

Скорость интерфейса, МБ/с

115,3

95,7

54,5

Загрузка CPU, %

3,0

4,8

0,8

Как видите, использование Drive Xpert Technology для ускорения дисковой подсистемы вполне оправдано, особенно если учесть, что основной контроллер ICH10R может оставаться работать всегда в одном неизменном режиме. А вот целесообразность применения функции EZ Backup при такой скорости пока под вопросом.

Беспроводная Сетевая Карта ASUS WiFi-Ap @n (AzureWave AW-NA830)

Качественную функциональность и универсальность решения всегда сопровождают интерфейсы связи. А самой передовой реализацией коммуникационных подходов сегодня является беспроводные каналы и их передовая  технология IEEE 802.11n плюс поддержка стандарта MIMO (Multiple Input Multiple Output). Именно такими возможностями сопряжения и обладает материнская плата ASUS P5Q3 Deluxe/WiFi-AP @n. Здесь установлен модуль AW-NA830 от Тайваньского производителя AzureWave с сертификационным логотипом поддержки Wi-Fi IEEE 802.11a/b/g/n. Решения с предустановленной платой Wi-Fi не новы для этой компании, однако от предыдущих моделей AzureWave AW-GA821 и AzureWave AW-GA800BT данную реализацию отличает поддержка самой производительной на сегодня технологии IEEE 802.11n. Данный момент обеспечивает явный выигрыш в несколько раз по скорости передачи и надежности/дальности работы беспроводной линии связи.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Сама плата, являясь выполненной по спецзаказу компании ASUS, получила специфический разъем, не позволяющий установить ее на любую другую материнскую плату даже от этого производителя, а только на специально предназначенные для данного модуля платформы. Имея на своем торце два коммуникационных разъема под внешние антенны, она может обеспечить достойную конкуренцию даже более серьезным реализациям оборудования данной технологии беспроводной связи.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Как и все беспроводные решения, данная плата обладает металлическим экраном, защищающим от электромагнитного излучения. А рядом с ним на открытом текстолите разместилась микросхема RT2770F от компании Ralink Technology. Будем надеяться, что близкое расположение данного модуля к тепловым трубкам и радиатору чипсета материнской платы никак не повлияют на работу и без этого довольно хорошо греющихся элементов.

Технические характеристики

Производитель

AzureWave

Модель

AW-NA830

WAN

Тип

Специальный шестиконтактный

Количество портов

1

WLAN

Антенна

Количество

2

Тип

Съемные дипольные антенны.

Возможность замены антенны/тип коннектора

Да

Частотный диапазон

2.4 – 2.5 ГГц

Принудительное задание номера рабочей антенны

Поддерживаемые стандарты и скорости

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбит/с
• DQPSK @ 2 Мбит/с
• CCK @ 5.5 и 11 Мбит/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбит/с

IEEE 802.11n (dreft)

OFDM @ 30 /60 /90 /120 /180 /240 /270 /300 Мбит/с

IEEE 802.11a

Нет

IEEE 802.3

Нет

IEEE 802.3u

Нет

IEEE 802.3x

Нет

Регион/Кол-во каналов

Расширения протокола IEEE 802.11n

Да (до 300 Мбит/с) MIMO (Multiple Input Multiple Output)

Возможность ручного задания скорости

Нет

Выходная мощность

(максимальная?)

-

IEEE 802.11b @11Мбит/с

-

IEEE 802.11g @54Мбит/с

-

IEEE 802.11n @300Мбит/с

16 дБм

Чувствительность приемника

IEEE 802.11b @11Мбит/с

-

IEEE 802.11g @54Мбит/с

-

IEEE 802.11n @300 Мбит/с

-

Безопасность

Блокировка широковещательного SSID

Нет

Привязка к MAC адресам

Нет

WEP

64/128 бит

WPA-EAP

Да

WPA-PSK (pre-shared key)

Да

WPA2-EAP

Да

WPA2-PSK

Да

WPA-Auto-EAP

Нет

WPA-Auto-PSK

Нет

IEEE 802.1x

Да

Питание

Тип БП

-

Дополнительная информация

Возможность работы в режиме Точки доступа (ограничено). С заданием номера канала.

Да

Версия прошивки

Размеры

-

Вес

-

Сайт производителя

Http://www. azurewave. com/

Таблица была составлена по заявленным возможностям на сайте компании ASUS и по реальному функционалу самого продукта и его программного обеспечения.

Программное обеспечение. На идущем в комплекте поставке диске, кроме драйверов и инструкции, присутствует утилита управления и настройки Wi-Fi модуля. Ее функционал не может похвастаться богатством возможностей, но, все же, некоторые плюсы в ее использовании могут помочь пользователю более полноценно задействовать свою материнскую плату.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Первая закладка показывает довольно подробно состояние Wi-Fi модуля, в режиме работы клиентом. Но очень скорбно отмечать тот факт, что настроить данный режим через эту утилиту не представляется возможным, все приходиться делать стандартными функциями самой операционной системы.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Справа присутствуют две кнопки: нижняя для отключения радио канала, и верхняя для переключения режима работы. Нажав на нее, мы переводим Wi-Fi модуль в состояние точки доступа. Здесь есть возможность дать название создаваемой нами сети (SSID), выбрать номер канала передачи сигнала и задать способ защиты данного канала с вытекающими из него вариантами шифрования.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

Далее следует страница общей статистики.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

В настройках можно задать частоту работы радиоканала.

Подводя итоги возможностям сопроводительного программного обеспечения, можно говорить о скромном, но вполне понятном его функционале.

Тестированию будет подвержено качество передаваемого сигнала и непосредственно пропускные возможности канала, созданного данным модулем, и главная его особенность - заявленная производителем возможность работы со скоростью до 300 Мбит/с. Опыты проводились на удалении не более двух метров между точками. В тестах использовался USB 2.0 Wi-Fi адаптера DrayTek Vigor N61.

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с при прямой видимостИ на расстоянии два метра без шифрования канала.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

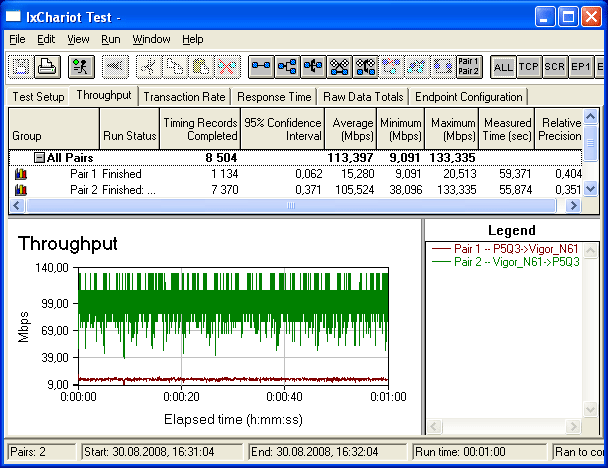

В обоих направлениях.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

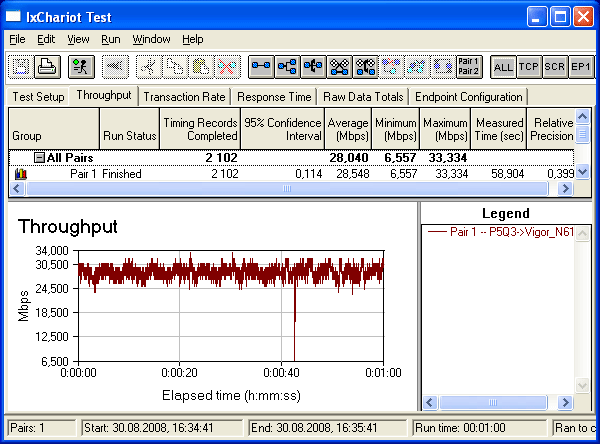

Поток данных от Wi-Fi модуля к USB адаптеру Vigor N61.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

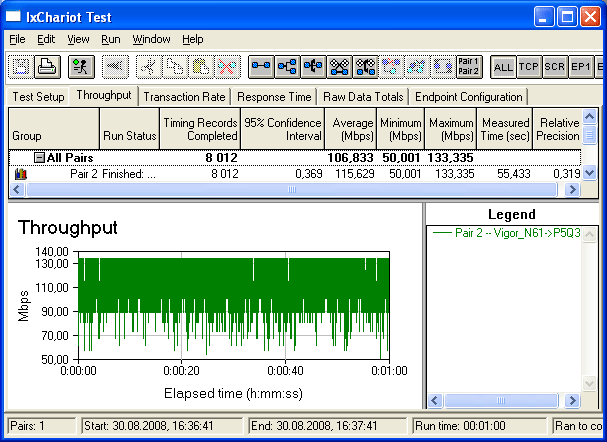

Поток данных от USB адаптера Vigor N61 к Wi-Fi модулю.

Сравнительное тестирование работоспособности на скорости соединения 300 Мбит/с при прямой видимостИ на расстоянии два метра с использованием шифрования WPA2.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

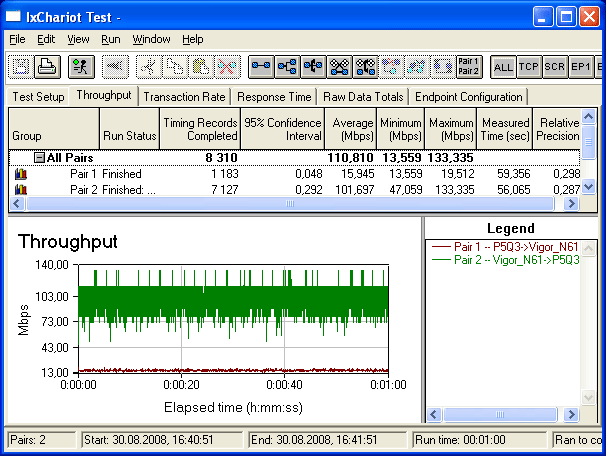

В обоих направлениях.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

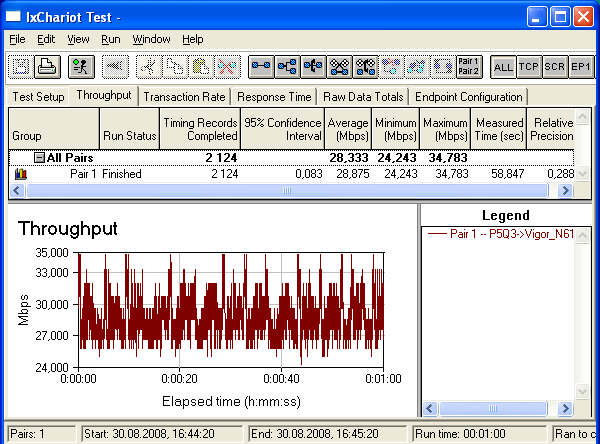

Поток данных от Wi-Fi модуля к USB адаптеру Vigor N61.

Обзор материнской платы ASUS P5Q3 Deluxe/WiFi-AP @n

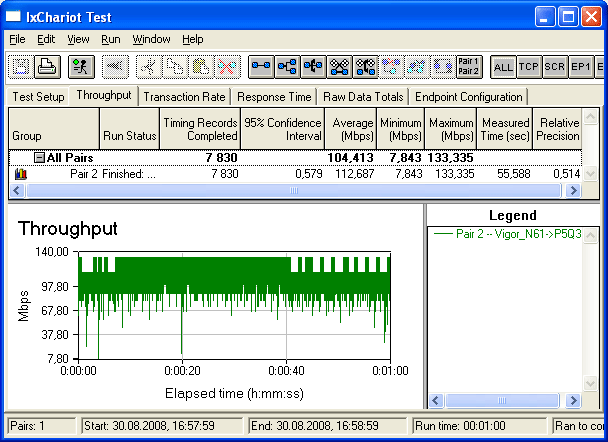

Поток данных от USB адаптера Vigor N61 к Wi-Fi модулю.

По результатам тестов можно заключить, что в самых лучших условиях средняя скорость передачи составила 113 Мбит/с, а при пиковых скачках достигала 133 Мбит/с. Учитывая использование в данной материнской плате Wi-Fi модуля с предположительно маломощным передатчиком и небольшими антеннами, можно говорить об отличной работоспособности AzureWave AW-NA830 (ASUS WiFi-Ap @n ). Также можно сказать о нормальной совместимости испытуемого адаптера с оборудованием спецификации IEEE 802.11nk. Однако заметим, что поток данных от Wi-Fi модуля к USB адаптеру Vigor N61 заметно меньше и соответствует не самой высокой скорости. Но такое поведение можно считать нормальным для решений такого класса.

Подытожим. Wi-Fi модуль установленный на материнской плате ASUS P5Q3 Deluxe/WiFi-AP @n  можно считать отличным решением для организации высокоскоростного беспроводного канала связи, использующего стандарт IEEE 802.11n. Его главное, как преимущество, так и недостаток, это «интегрированность» в материнскую плату. Это обеспечивает уменьшение его себестоимости для покупателя, но и определяет невозможность его использования в других материнских платах даже этого производителя, без оговоренной его поддержки. В сочетании с идущими в комплекте поставки внешними антеннами он дает отличные скоростные возможности. Программное обеспечение, предлагаемое разработчиками ASUS, хотя и не имеет полного спектра настроек, но качественно обеспечивает работу данного модуля в режиме точки доступа.

Выводы

Если не принимать во внимание относительную дороговизну памяти DDR3, то можно сказать, что ASUS P5Q3 Deluxe/WiFi-AP @n просто отличная основа с большими функциональными возможностями, которая должна удовлетворить запросы требовательных геймеров и оверклокеров. Одними из основных достоинств чипсета Intel P45 являются поддержка технологии CrossFireX и шины PCI Express 2.0, которые позволят создать очень производительную игровую конфигурацию. К тому же, ASUS P5Q3 Deluxe/WiFi-AP @n демонстрирует отличные возможности разгона благодаря мощной 16-фазной схеме питания и большому количеству настроек в BIOS.

Достоинства:

    высокая производительность; отличные возможности разгона; полная комплектация качественными элементами; поддержка CrossFireX; поддержка шины PCI Express 2.0; 16-фазный стабилизатор питания с применением EPU; 3-фазное питание памяти и северного моста; быстрый модуль беспроводной связи ASUS WiFi-AP @n; технология Express Gate; разъемов SATA с поддержкой RAID 0, 1, 5, 10; качественный звуковой кодек; коаксиальный и оптический выходы S/PDIF; разъем External SATA; система охлаждения с возможностью установки вентилятора; PCB выполнена по технологии ASUS Stack Cool 2.

Недостатки:

    Возможно, стоимость.


Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
Сервера 3XS SystemsКомпьютеры с поддержкой 3D Vision
S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13
