Обзор материнской платы ASUS P5K-VM
Совсем недавно мы тестировали материнскую плату на «устаревшем» чипсете Intel G965 с графическим ускорителем Intel GMA X3000. В этом обзоре мы рассмотрим более новую и дорогую платформу ASUS P5K-VM поддерживающую 1333 МГц системную шину и готовящиеся к выпуску процессоры семейства Penryn. Чипсет Intel G33, на котором основана ASUS P5K-VM, имеет встроенный видеоускоритель GMA 3100 поддерживающий DirectX 9.0b (Shader Model 2.0), OpenGL 1.5 и оптимизированный для работы с интерфейсом Windows Vista Aero, хотя по производительности он мало чем отличается от предшественника.
Спецификация материнской платы ASUS P5K-VM:

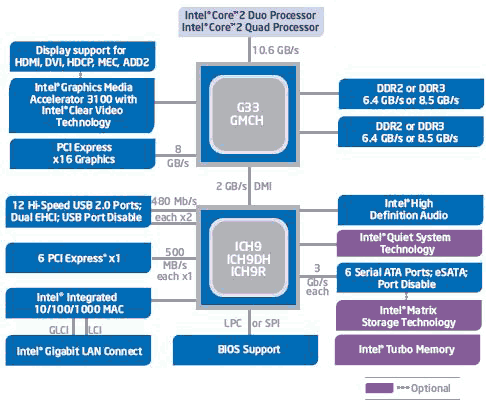

Сначала, рассмотрим архитектуру чипсета Intel G33. Чип северного моста G33 GMCH работает в связке с новым южным мостом ICH9, имеющим 10 портов USB 2.0, до шести портов Serial ATA, и шесть линий PCI Express x1. Встроенное графическое ядро Intel GMA 3100 поддерживает технологию Intel Clear Video, обеспечивающую улучшенные возможности воспроизведения видео высокой четкости и расширенные возможности управления цветом ProcAmp. Кроме того, максимальное разрешение выводимого изображения составляет 2048x1536 при 75 Гц вертикальной развертки, а объем используемой оперативной памяти составляет до 256 Мб.
Материнская плата ASUS P5K-VM упакована в черную картонную коробку, на которой отмечена поддержка процессоров Intel с четырехъядерной архитектурой и показан эффект от применения фирменной технологии ASUS Super Memspeed, при помощи которой получается достичь лучшего разгона модулей памяти DDR2-1066 по сравнению с другими производителями материнских плат.
На обратной стороне упаковки размещена фотография материнской платы ASUS P5K-VM и сделан опять акцент на технологии ASUS Super Memspeed, а также отмечены еще некоторые полезные технологии:
Комплектация материнской платы ASUS P5K-VM:

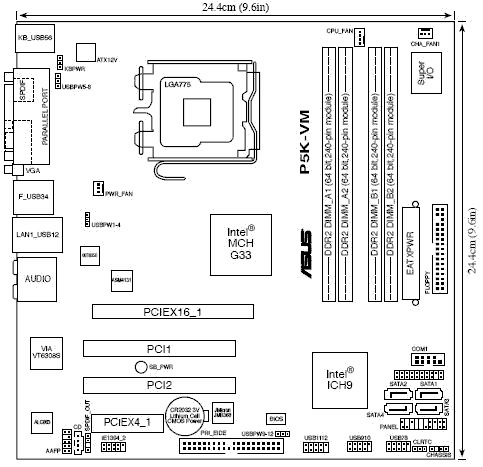

Материнская плата ASUS P5K-VM, распаянная на текстолите форм-фактора microATX. Компоновка платы имеет только один серьезный недостаток – доступ к защелкам слотов оперативной памяти будет перекрываться длинной видеокартой, вставленной в разъем PCI-E x16. Из положительных моментов заметим, что на ASUS P5K-VM запаяны только надежные конденсаторы с твердотельным электролитом. Для охлаждения северного моста, который выполняет еще и функции видеоускорителя, установлен алюминиевый радиатор стандартного среднего размера.
На южном мосту установлен небольшой алюминиевый радиатор, который заметно грелся во время тестирования. Южный мост Intel ICH9 поддерживает четыре порта SATA II, без возможности формирования RAID-массивов. Для поддержки единственного разъема IDE, расположенного с нижнего края ASUS P5K-VM, установлен дополнительный контроллер Jmicron JMB368 поддерживающий Ultra DMA 133/100/66/33. Джампер сброса настроек BIOS размещен в правом нижнем углу материнской платы. Для упрощения и ускорения процесса подключения к разъему фронт-панели, расположенному в правом нижнем углу, в комплекте прилагается специальный Q-коннектор. Кроме того, в нижней части правой стороны материнской платы размещены разъемы шести внутренних портов USB и один COM порт.
С левой стороны ASUS P5K-VM имеется два слота PCI, один PCIE х4, а также один слот для видеокарты PCIE х16. Здесь же с краю установлен HDA кодек 8-канального звука Realtek ALC883, и FireWire контроллер VIA VT6308S, внутренний порт которого расположен у нижнего края материнской платы. Сетевой контроллер Marvell 88E8056, поддерживающий режимы 10/100/1000 Мбит/с распаян недалеко от внешних портов ввода/вывода. Аудио разъем фронт панели расположен внизу с левой стороны, и поддерживает подключение, как в формате HDA, так и AC`97. Зеленый светодиодный индикатор наличия на материнской плате дежурного питания запаян между разъемами PCI.
Трехканальный стабилизатор питания процессора на материнской плате ASUS P5K-VM собран на N-канальных полевых транзисторах P0903BDG (25 В, 9,5 мОм, 50А).
На заднюю панель выведены следующие порты: один PS/2 для клавиатуры, шесть портов USB, параллельный LPT, последовательный COM порт, разъем RJ45 для сетевых соединений, VGA видеовыход, коаксиальный S/PDIF, порт IEEE 1394a и шесть разъемов для 8-канального звука.
На материнской плате ASUS P5K-VM есть три разъема для подключения вентилятора. Один 4-контактный для процессорного кулера расположен над слотами оперативной памяти, и еще два 3-контактных для корпусных вентиляторов, один из которых размещен в правом верхнем углу материнской платы, а второй с левой стороны, возле разъемов ввода/вывода. BIOS В материнской плате ASUS P5K-VM используется AMI BIOS, с хорошим набором настроек необходимых для разгона. Настойки, касающиеся разгона находятся в разделе «Advanced». В подразделе «JumperFree Configurstion», после того как вы выберите в пункте «AI Overclocking» пользовательский режим (Manual) можно будет установить, следующие параметры системы: В пункте «Ratio CMOS Setting» установить множитель процессора от 6 до максимального;
В «FSB Frequency» при помощи ручного ввода задать тактовую частоту FSB от 100 МГц до 800 МГц с шагом 1 МГц; В «PCIE Frequency» изменять частоту шины PCI Express от 100 до 150 МГц с шагом 1 МГц;
В «DRAM Frequency» можно выбрать рабочую частоту памяти соответствующую отношению частоты DRAM/FSB как 5/4; 3/2; 5/3; 2/1.
При задании частоты FSB свыше 293 МГц появляются дополнительные делители для оперативной памяти соответствующие отношению частоты DRAM/FSB как 1/1; 6/5; 5/4; 3/2; 8/5; 5/3; 2/1. Выбрав пользовательский режим настройки «DRAM Timing Control» можно задавать тайминги оперативной памяти (CL, RCD, RP, RAP, TWR, TRFC, TWTR, TRRD, TRTP). В следующей настройке можно активировать режим «DRAM Static Read Control» ускоряющий работу контроллера памяти. В опции «Transaction Booster» можно, активировать режим увеличивающий производительность подсистемы памяти. Изменять напряжения питания ядра процессора можно в опции «CPU Voltage» от 1,15 В до 1,6 В с шагом 0,0125 В. В пункте «DRAM Voltage» можно установить напряжение питания памяти DDR2 от 1,8 В до 2,1 В, с шагом 0,1 В.
В подразделе «CPU Configuration» можно активировать следующие технологии процессоров Intel:
Подраздел Chipset / North Bridge Configuration включает следующие настройки:
В меню «Video Function Configuration» можно включить режим DVMT, который позволяет динамически изменять величину используемой памяти для интегрированного графического ядра. Кроме того, количество выделяемой оперативной памяти для нужд интегрированного видеоускорителя можно ограничить значением равным 128 Мб или 256 Мб.
В окне Hardware Monitor можно следить за: В пункте «CPU Q-Fan Control» можно активировать фирменную технологию автоматического управления скоростью вентилятора процессорного кулера Q-Fan и выбрать подходящий вам профиль. Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 450 МГц.
Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

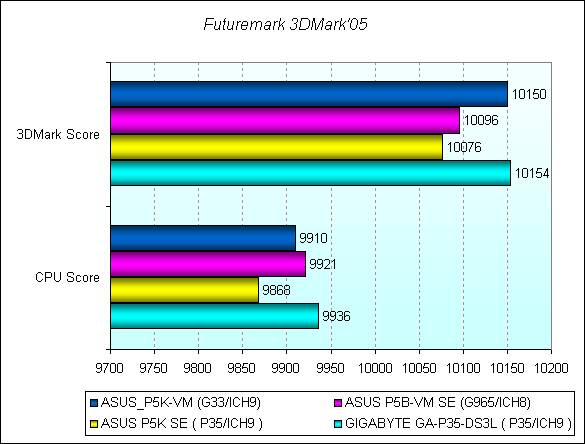

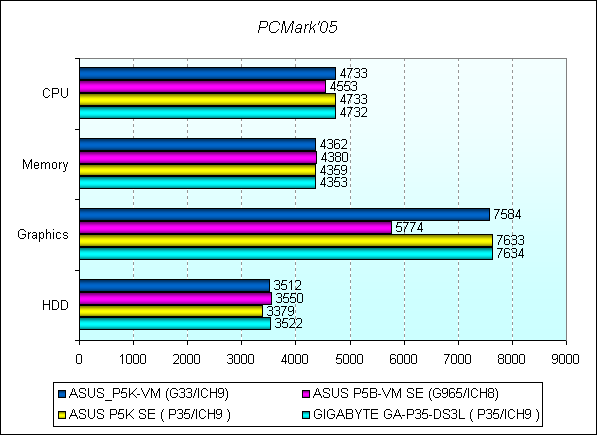

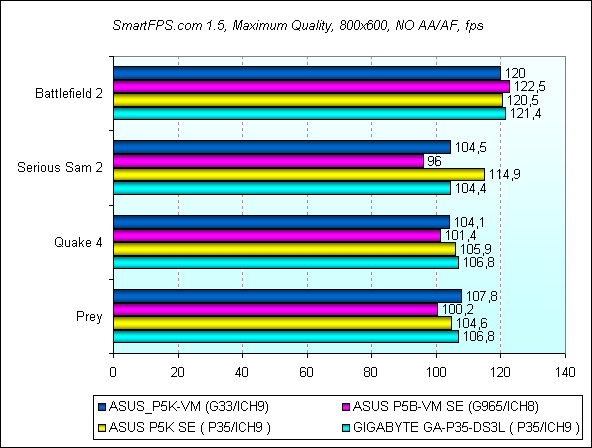

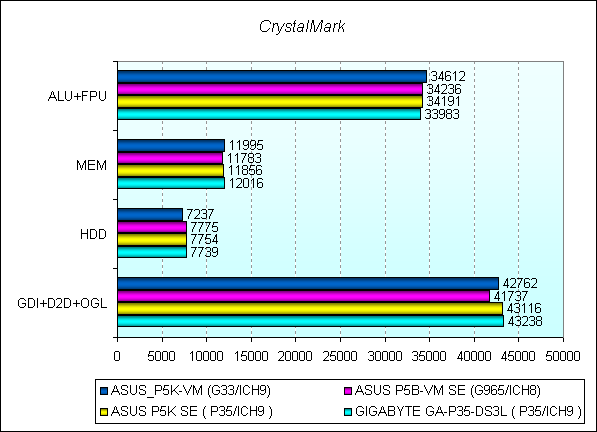

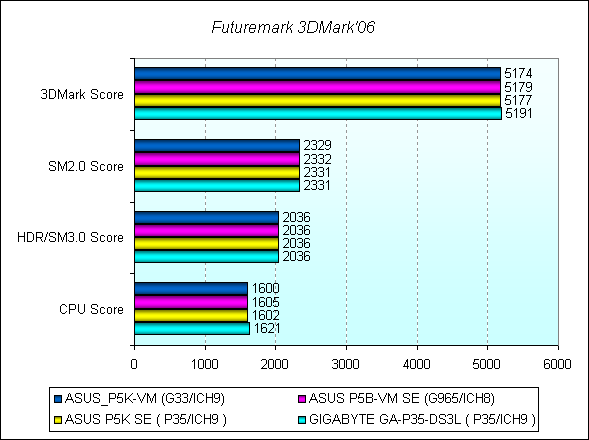

Материнская плата ASUS P5K-VM показывает отличный уровень производительности практически ни в чем не уступающий оппонентам. Большая разница результатов в графическом тесте PCMark`05 была получена из-за применения разных версий драйверов видеокарты. Тестирование материнской платы ASUS P5K-VM на интегрированном видеоускорителе Intel GMA 3100
Результаты графического ядра Intel GMA 3100 довольно слабые, как для игрового 3D-ускорителя, но достаточные для просмотра видео и работы с офисными программами. Если же сравнивать полученные показатели графического ядра GMA 3100 с подобными интегрированными решениями Intel GMA 3000 и Intel GMA X3000, то серьезной разницы между ними мы не увидим. Хотя нужно заметить, что Intel GMA 3100 выглядит все же чуточку лучше. Выводы Из материнской платы ASUS P5K-VM получится хорошая основа для рабочей, но более вероятно домашней компьютерной системы, которая рассчитана на работу с мультимедийными приложениями. Она сочетает в себе отличную производительность, неплохой, но совсем не игровой, встроенный видеоадаптер и хорошие возможности разгона, даже при использовании недорогих модулей памяти за счет наличия в BIOS понижающих делителей частоты. Платформу вполне можно рекомендовать и как основу для игрового компьютера, но только среднего уровня, так как охлаждение чипсета достаточно слабое. Немного отпугивает повышенная стоимость этой платы, но это связано с новизной чипсета, поддерживающего 1333 МГц системную шину и готовящиеся к выпуску процессоров семейства Penryn, выполненные по 45 нм технологии. Кроме того, из положительных качеств материнской платы ASUS P5K-VM можно выделить поддержку фирменных технологий ASUS, призванных уменьшить энергопотребление, и оснащенность только надежными полимерными конденсаторами. Достоинства:
Недостатки:
|
