Обзор материнской платы ASUS P5K SE

Не так давно на рынке появилась удешевленная версия материнской платы ASUS P5K на чипсете Intel P35 Express, названная P5K SE, теперь самая младшая модель из серии P5K, которая в скором времени окончательно займет свою нишу вместо предыдущей линейки плат на чипсете Intel P965. Хотя на данный момент цена на ASUS P5K SE возможно чуть завышена, в свете ее новизны, но, наверное, уже сейчас есть смысл разобраться, что из себя представляет это эконом-предложение.

Спецификация материнской платы ASUS P5K SE:

Материнская плата ASUS P5K SE упакована в картонную коробку черного цвета, на которой, в рекламных целях, показана поддержка памяти DDR2 1066, и эффект от работы технологии ASUS Super Memspeed, которая, вроде бы, способна увеличить быстродействие подсистемы памяти до 75%, путем завышения таймингов для лучшего разгона модулей памяти.

На обратной стороне упаковки выделены три фирменные технологии, которые поддерживает материнская плата, а именно: ASUS Super Memspeed Technology (технология увеличивающая быстродействие подсистемы памяти), AI Gear 2 ( технология обеспечивающая бесшумное охлаждение), Q-Connector (подключение кнопок и индикаторов корпуса, а также разъемов USB и Firewire через специально промаркированный переходник). Кроме того, здесь размещено фото материнской платы ASUS P5K SE, и указаны некоторые ее достоинства.

Комплектация материнской платы ASUS P5K SE:

два CD-диска с ПО и драйверами к Windows Vista; руководство пользователя на английском языке, краткая инструкция по установке, шлейф FDD, шлейф UltraDMA 133/100/66; два шлейфа Serial ATA;   один переходник питания к устройствам SATA; фирменная наклейка; ASUS Q-Connector (2 х USB, system panel); заглушка на заднюю панель корпуса.

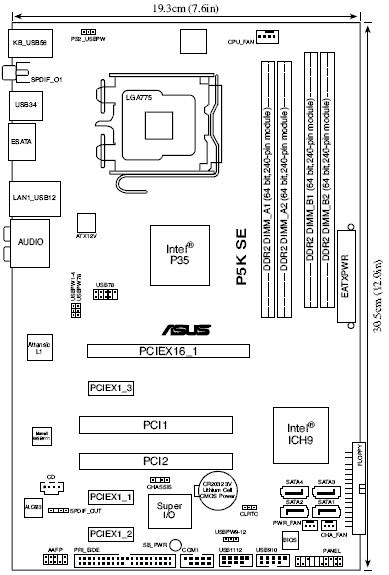

Материнская плата  ASUS P5K SE, можно сказать, вполне удачно скомпонована, но все же не обошлось без нескольких небольших недостатков. Так 4-контактный разъем питания расположен  не с краю, а возле северного моста. Кроме того, разъем IDE размещен в самом низу c левой стороны, из-за чего могут появиться проблемы, если вы захотите подключить оптический привод, который обычно устанавливаются в верхнем отсеке корпуса. Развернутый разъем для Floppy дисковода к недостатку или достоинствам можно не относить – так как материнская плата ASUS P5K SE выполнена на достаточно узком текстолите, в ширину всего 193 мм, то такое размещение разъема почти необходимость. Правда, по причине компактности платы разъемы слотов оперативной памяти пришлось разместить почти вплотную друг к другу.  Из положительных моментов отметим, что абсолютно все конденсаторы на плате являются полимерными и установлены дроссели с ферромагнитными сердечниками. Этот факт конечно не может не радовать, но все же не забывайте, что он влияет на конечную стоимость продукта.

Напомним, что полимерные конденсаторы отличаются от конденсаторов с жидким электролитом гораздо большим сроком службы, лучшим сглаживанием пульсирующих токов и меньшей зависимостью от температуры.  По поводу дросселей с ферромагнитным сердечником, можно сказать, что они отличаются меньшими размерами, меньшим количеством витков и, следовательно, меньшей собственной емкостью, поэтому они могут исключать резонансные явления в более широком диапазоне частот.

На южном мосте установлен маленький радиатор с надписью «ASUS». Используется Intel ICH9 который поддерживает четыре порта SATA II, без возможности формирования RAID-массивов. Эти четыре разъема SATA расположены в правом углу платы. Для поддержки IDE устройств и одного порта SATA, который вынесен на заднюю панель (e-SATA), был установлен дополнительный контроллер Marvell 88SE611. Материнская плата ASUS P5K SE имеет два слота PCI, три  PCIE х1 и один слот для видеокарты PCIE х16. Кроме этого, есть один COM порт и двенадцать портов USB, из которых ровно половина выведена на заднюю панель. С левой стороны на ASUS P5K SE установлен HDA кодек восьмиканального звука  Realtek ALC 883 с возможностью вывода звука через коаксиальный выход S/PDIF и технологией подавления шума Noise Filter. Рядом находится сетевой  контроллер  Attansic L1, поддерживающий режимы 10/100/1000 Base-T и Wake-on-LAN. Аудио разъем фронт панели расположен внизу с левой стороны материнской платы и поддерживает подключение как в формате HDA, так и AC`97.

На северном мосте установлен алюминиевый радиатор среднего размера. В текстолите материнской платы рядом с панелью ввода /вывода имеется монтажное отверстие для  модуля WiFi, который может быть установлен на более функциональной модификации платы или можно попробовать докупить отдельно.

Стабилизатор питания на материнской плате ASUS P5K SE трехканальный, собран на  N-канальных полевых транзисторах P0903BDG (25 В, 9,5 мОм, 50А). Дополнительных средств охлаждения на элементах нет.

На задней панели выведены следующие порты: Один PS/2 для клавиатуры,  шесть переключаемых аудио портов, шесть разъемов USB, разъем RJ45 для сетевых соединений, SATA On-the-Go, коаксиальный S/PDIF. Обращаем внимание на отсутствие еще одного разъема PS/2 для мыши – поддерживаются только USB-манипуляторы.

К плате можно подключить три вентилятора, один из которых 4-контактный процессорный, а два остальные трехконтактные. Разъем процессорного кулера немного отдален от LGA775 и находится в верхней части, возле слотов памяти. Два коннектора для корпусных вентиляторов находятся в нижней части платы с правого края. Технология Q-Fan Control позволяет автоматически регулировать скорость вращения процессорного кулера,  запитанного от разъема CPU Fan, и еще одного корпусного вентилятора, подключенного к разъему CHA_FAN.

BIOS

В материнской плате ASUS P5K используется AMI BIOS, с большим выбором настроек.

Настойки, касающиеся разгона, находятся в разделе «Advanced»:

Доступно изменение множителя процессора от 6х до мах; Настройка «FSB Strap to North Bridge» отвечает за доступные делители FSB:DRAM (AUTO или 200/266/333 МГц); В настройке «FSB Frequency» задается тактовая частота FSB от 200 до 800 МГц с шагом 1 МГц (ручной ввод); В настройке «PCIE Frequency» задается частота шины PCI Express от 100 до 150 МГц с шагом 1 МГц;  В настройке «DRAM Frequency» выбирается рабочая частота памяти DDR2-667/800/889/1067;

В настройке «DRAM Command Rate» можно установить время задержки ответа памяти, 1T или 2T. Ранее в материнских платах на чипсете P965, нельзя было устанавливать режим 1Т, который может несколько ускорить работу подсистемы памяти. В настройке «DRAM Timing Control», можно активировать возможность изменять все основные и некоторые расширенные тайминги памяти (CL, RCD, RP, RAP, TWR, TRFC, TWTR, TRRD, TRTP); В следующей настройке можно активировать режим «DRAM Static Read Control», ускоряющий работу контроллера памяти; В опции «Transaction Booster» можно активировать режим, увеличивающий производительность подсистемы памяти. В недокументированной опции «Clock Over-Charging Mode» можно установить 700, 800, 900 или 1000 мВ, но что это изменяет не совсем ясно.

Изменять напряжение питания ядра процессора  можно в опции «CPU Voltage» от 1,1 В до 1,7 В с шагом  0,0125 В; В опции «CPU Voltage Reference» можно изменить режим подачи питания на процессор 0.63х, 0.61х, 0.59х, 0.57х (первый вариант считается самым оптимальным); В «DRAM Voltage» можно установить напряжение питания памяти DDR2 от 1,8 В до 2,6 В, с шагом 0,05 В;

Из настроек в BIOS, которые в ASUS P5K SE отсутствуют, но часто применяются для разгона, выделим, что нет возможности изменения напряжения питания северного моста и уровня сигналов на шине FSB.

В окне Hardware Monitor можно следить за:

температурой материнской платы и процессора; скоростью вращения процессорного кулера, и двух других вентиляторов в корпусе; напряжением питания ядра процессора; величиной напряжения основных линий питания 3.3В, 5В, 12В.

Существует возможность выбрать профиль для функции CPU Q-Fan (Optimal, Silent Mode, Performance Mode), по которому автоматически будет регулироваться скорость процессорного кулера. Для функции  Chasis Q-Fan, отвечающую за контроль скорости вращения корпусных вентиляторов, интенсивность можно задавать в процентах (90, 80, 70, 60%) от скорости вращения процессорного кулера.

Проводя стандартную процедуру испытания возможностей системной шины, мы смогли поднять ее частоту до 450 МГц. Отсутствие в настройках понижающего множителя оперативной памяти сильно ухудшают возможности разгона на этой материнской плате.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

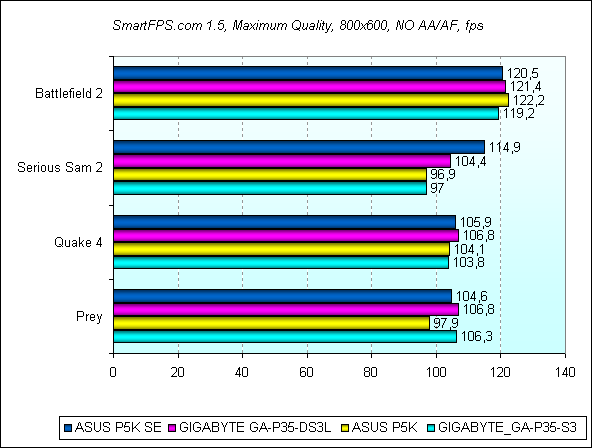

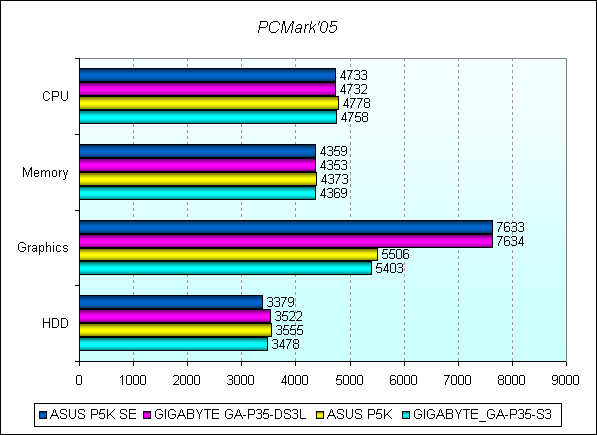

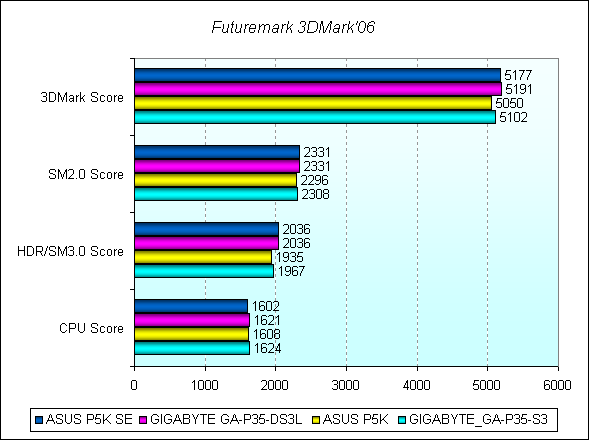

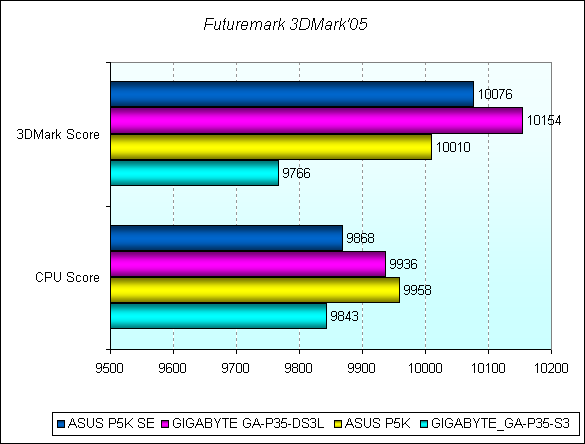

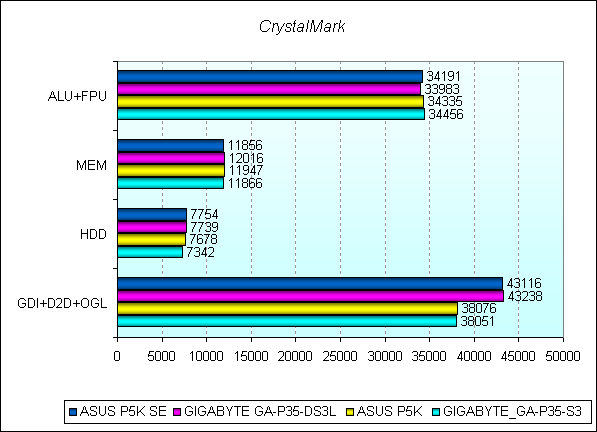

По уровню производительности материнская плата  ASUS P5K SE практически ни в чем не уступает сравниваемым моделям. Большая разница результатов в графическом тесте PCMark`05 была получена из-за применения разных версий драйверов видеокарты.

Соберем в таблицу наиболее часто сравниваемые материнские платы этого класса.

Выводы

Материнская плата ASUS P5K SE на чипсете Intel P35 Express со своими возможностями вполне сгодится как основа для игрового компьютера среднего уровня. Она обладает хорошим уровнем производительности и стоит дешевле, чем, к примеру, ASUS P5K. Но при выборе конечно же нужно руководствоваться, в первую очередь, задачами, которые вы будете ставить перед платформой. В BIOS есть достаточное для разгона количество настроек, но все же установленная на чипах система охлаждения не до конца на это рассчитана. Поэтому, для установки «спортивных рекордов» ASUS P5K SE вряд ли подойдет, но при хорошей организации внутренней вентиляции вполне можно попытаться немного разогнать систему.

К достоинствам, можно отнести:

высокую производительность; поддержку процессоров Intel Penryn, выполненных по 45 нм технологии; использование полимерных конденсаторов; порт External SATA на задней панели; большое количество настроек BIOS, необходимых для разгона; расширенный набор фирменных технологий ASUS; 8-канальный звук High Difinition Audio.

Недостатки:

слабая система охлаждения; упрощенная комплектация; отсутствие контроллера FireWire; отсутствие поддержки RAID-массивов отсутствие разъема PS/2 для мыши; отсутствие на задней панели COM-порта и дополнительной панели в комплекте.
