Обзор акустической системы Microlab А-6321

Технические характеристики, упаковка и комплектация

Итак, у нас на столе 2.1-система microlab A-6321, основные технические характеристики которой сведены в нижеприведенной таблице:

Трифоника поставляется в одной коробке размерами 470х385х250 мм, материал коробки – трехслойный гофрокартон.

Комплект поставки:
- сателлиты – 2 шт.;
- сабвуфер – 1 шт.;
- внешний усилитель – 1 шт.;

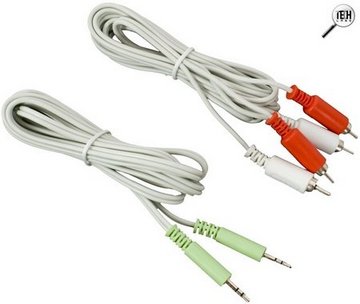

- межблочный кабель 2RCA-2RCA (1.9 м) – 1 шт.;
- межблочный кабель mini Jack-mini Jack (1.8 м) – 1 шт.;

- инструкция по эксплуатации – 1 шт.;
- гарантийный талон – 1 шт.

Как видим, отдельных проводов, предназначенных для соединения сателлитов и сабвуфера с усилителем, в наборе нет – их заменяют неотсоединяемые с RCA-штекером на конце.

Дизайн, эргономика и функциональность

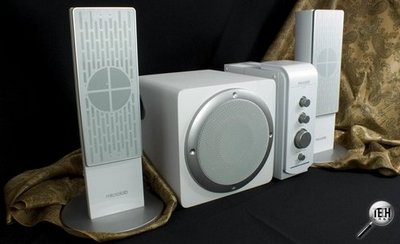

Исходя из информации на коробке, цветовое оформление у данной системы бинарное: либо черное, либо белое. Как видно из фото, у нас на тесте второй вариант.

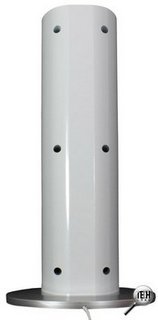

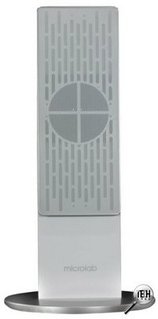

Сателлиты. Что-то подобное мы уже видели, когда рассматривали АС microlab FC570. Две колонки трудно назвать сателлитами. С такой высотой им впору претендовать на отдельную систему и называться стереопарой. Кстати, при этом колонки однополосные, что говорит о большом пустом объеме внутри корпусов и о возможном заложенном в них потенциале – размещении дополнительного динамика.

В горизонтальном сечении корпуса сателлитов напоминают равнобедренную трапецию. Устанавливаются они на круглое основание диаметром 140 мм. Снизу по периметру данного круга имеется резиновая наклейка для лучшего сцепления с поверхностью. Однако “изюминка” подставки в другом. В ней заложена металлическая пластина, благодаря которой устойчивость высоких сателлитов повышается, а вдобавок, сведутся к минимуму возможные резонансы и вибрации.

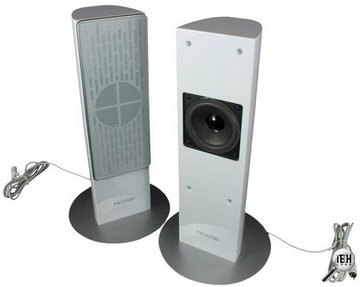

Гриль, закрывающий доступ к единственному установленному динамику, съемный. Представляет собой он исключительно пластиковую конструкцию: пластиковый каркас, пластиковая наклеенная сеточка.

Неотсоединяемый провод, которым подключается колонка, входит в корпус у самого низа, в подставку. Длины его в 150 см должно хватить для удобного расположения колонки относительно усилителя.

Сабвуфер. Из трех составляющих АС (сателлиты, саб, усилитель) вид сабвуфера понравился нам более всего. Такой сабвуфер как-то и под стол ставить не хочется.

В отличие от пластиковых сателлитов, корпус сабвуфера деревянный (MDF) – другого, в принципе, и не ожидалось. Четыре ребра корпуса скруглены, а вся поверхность аккуратно оклеена декоративной пленкой.

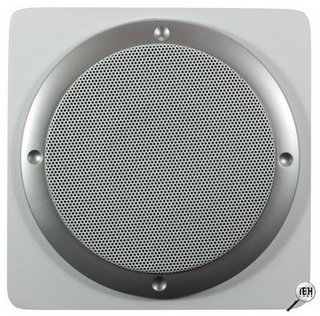

Серебристого цвета кольцо, обрамляющее НЧ-динамик на фронтальной стенке, кажется съемным, однако это не так. Снимается только белая металлическая сеточка, так что будьте внимательны. Кстати, без гриля вид у сабвуфера еще более приятный, прямо-таки космический.

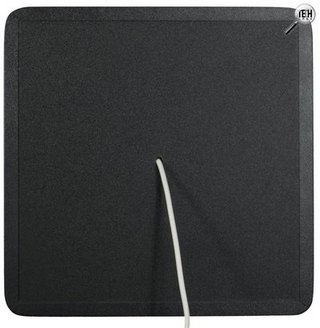

Для установки на пол или полку снизу корпуса предусмотрены четыре резиновые ножки. Аналогично сателлитам к усилителю саб подключается неотсоединяемым проводом с RCA-штекером на конце. Длина провода составляет 150 см.

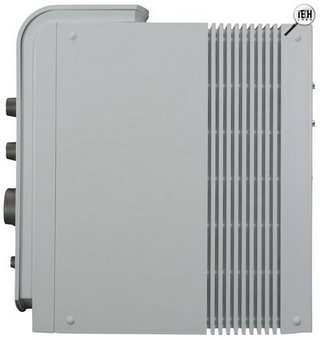

Внешний усилитель. Относительно сателлитов корпус усилителя совсем небольшой, так что полезного места много не займет. Вдобавок имеется несколько вариантов его установки: в вертикальном положении - на четырех наклеенных ножках или в горизонтальном - на специальных выступах по бокам.

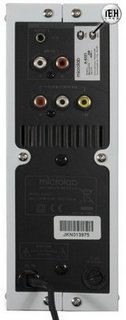

Вся коммутация осуществляется сзади, на тыльной стенке. Здесь расположены: вход сетевого шнура, гнездо с предохранителем, аудиовход (mini Jack и 2RCA), аудиовыход (RCA).

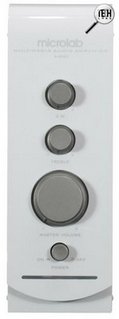

Управление системой осуществляется с передней панели усилителя. Имеется возможность регулировать общую громкость и громкость саба, а также корректировать тембр ВЧ.

Включение/выключение АС производится двухпозиционной кнопкой POWER. При этом загорается/гаснет выполненный в виде полоски светодиодный индикатор.

Ручки регулировки сделаны из пластмассы, вращаются до упора. Вращение плавное, происходит без особого усилия со стороны пользователя. Под ручками имеются поясняющие надписи, а на них – указатели текущего положения настройки.

Конструкция

Сателлиты разбираются на шесть составляющих: гриль, пластиковая подставка, металлический утяжелитель, лицевая стенка корпуса (пластик), сам корпус (пластик), широкополосный динамик. Лицевая стенка прикручивается к корпусу шестью винтами, подставка – тремя.

Толщина стенок корпуса составляет 4.5 мм, что вполне устраивает. Внутри, если можно так выразиться, по периметру корпуса имеются многочисленные ребра жесткости, одно из которых “выродилось” в полноценную перегородку, разделяющую объем корпуса пополам.

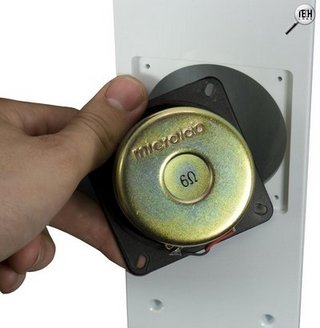

Используемый динамик находится в верхней части. Между ним и стенкой имеется кусок синтепона – а-ля демпфирующий материал. Динамическая головка произведена компанией Microlab, заявленное ее сопротивление составляет 6 Ом. Магнитная система экранирована, конструкция динамика следующая: бумажный диффузор, пластиковый колпачок, подвесы из спрессованного поролона.

Сабвуфер. Корпус саба добротно склеен из плит MDF толщиной 9 мм. Кое-где стыки дополнительно укреплены рейками на клею. Имеется демпфирующий материал – идущий к динамику провод обмотан синтепоном.

Врезанный в корпус НЧ-динамик также произведен компанией Microlab. Заявленное сопротивление составляет 4 Ом. Магнитная система экранирована. Подвесы динамика средней жесткости, сделаны из спрессованного поролона, диффузор бумажный.

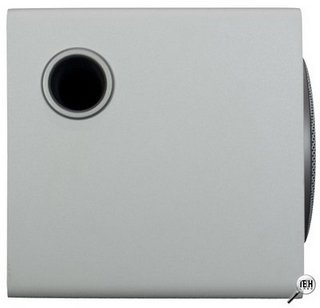

Тип АО саба – фазоинвертор. Порт ФИ расположен на левой стенке. Представляет собой он длинную пластиковую трубку (l=150 мм, d=35 мм) без обычно присутствующих экспоненциальных расширителей.

Усилитель. В связи с подробным изучением FC - серии внутреннее устройство усилителя оказалось до боли знакомым.

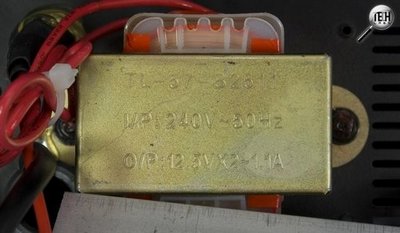

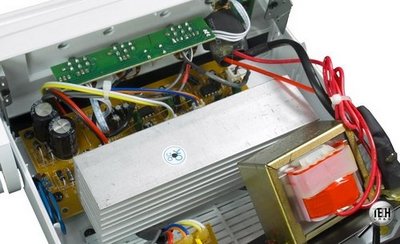

В середине объема располагается довольно массивный алюминиевый радиатор (140х35х45 мм), к которому прикручены основные усилительные микросхемы. Ближе к лицевой панели находится электронная плата (150х65 мм) с расположенными на ней элементами схемы (функционально: силовые цепи, предварительная обработка сигнала, усилитель мощности). В задней части располагается силовой трансформатор с выходными параметрами: 2х12.5 В, 1.1 А.

Основное усиление реализовано на трех D2030A. Уже неоднократно нам встречавшиеся такие микросхемы способны выдать 18 Вт при 4 Ом и 12 Вт при 8 Ом сопротивления нагрузки (THD = 0.5 %, диапазон частот 40 – 15000 Гц).

Прослушивание

Итак, что может акустическая система на практике?

Начнем с включения. При нажатии на POWER происходит легкое движение вперед диффузоров динамиков, что на слух превращается в хлопок. Выключение системы же происходит без подобных артефактов.

Регулировка общей громкости линейна, то есть так называемых мертвых зон регулятора не было замечено. То же самое касается и регулятора громкости сабвуфера. Подкачал лишь ВЧ-тембр: заметное на слух (и по измерениям) регулирование происходит только с минимального до среднего положения. В связи с этим рекомендованные положения регуляторов: бас почти на максимум, тембр ВЧ на любое положение от середины и выше.

Наконец, звучание. Полноценно и на должном уровне воспроизводится середина (как позже показало измерение, центральных 5 октав: вся середина, нижний и средний верх). Звучание здесь живое, насыщенное: игра инструментов близка к натуральной, а вокал не грешит зажатостью и "металлом".

Не сильно отстал и бас. Конечно, из малых размеров мощные низкие частоты выжать сложно, однако и здесь звучание приятно, хотя и несколько размыто (не хватает атаки, "ударной плотности").

Проблемы наблюдаются только с ВЧ-диапазоном, что имеет простое конструктивное объяснение – система использует широкополосные динамики.

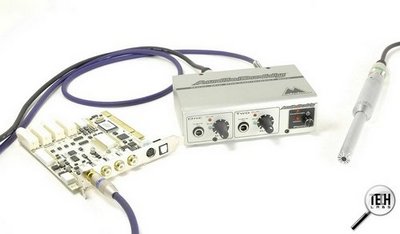

Измерения

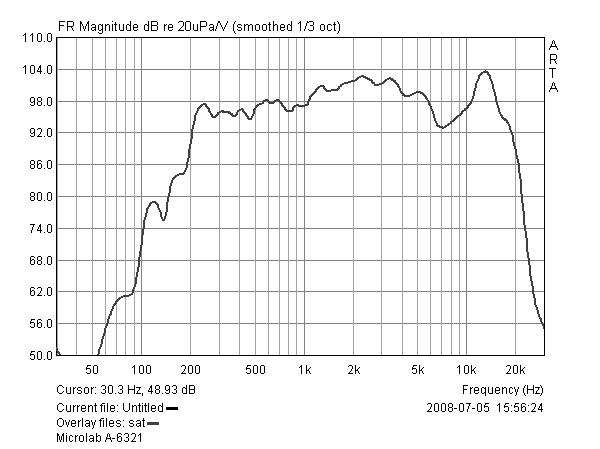

Сателлиты. Общая неравномерность снятой АЧХ колонок составляет 5.5 дБ. Воспроизводимый ими диапазон частот – 200 – 19000 Гц. По "картине АЧХ" все нормально, за исключением двух провалов и всплеска на высоких. Как видим, эти артефакты как раз захватывают две верхние октавы.

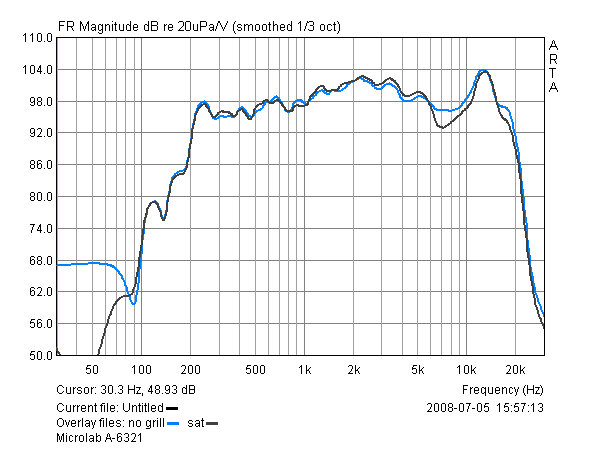

Если верить измерениям, защитные сетки сильно заметных влияний не вносят, хотя картину на высоких слегка сглаживают.

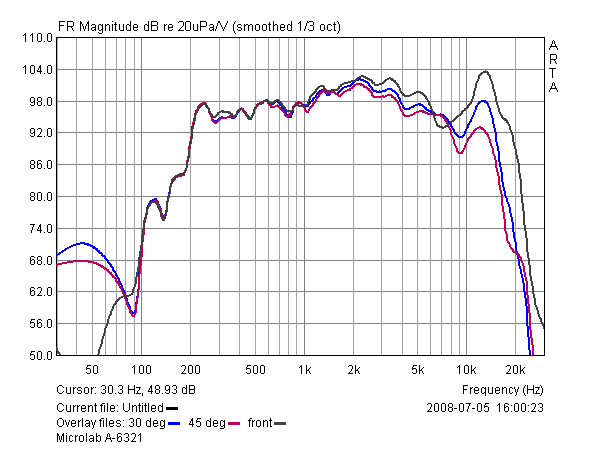

Развороты колонок относительно оси измерительного микрофона приводят к ожидаемому завалу АЧХ на ВЧ.

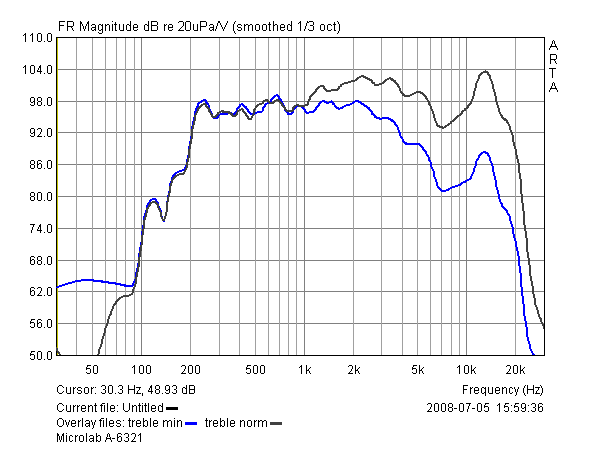

Нелинейная регулировка тембра ВЧ нашла свое отражение и в снятых АЧХ: изменения видны лишь наполовину (АЧХ на максимальном положении регулятора уровня ВЧ соответствует его среднему положению).

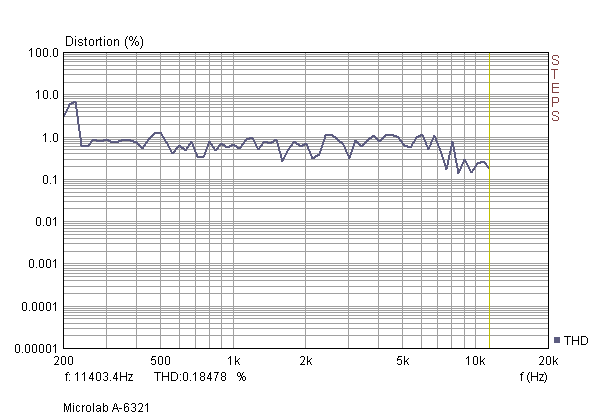

А вот снятая зависимость коэффициента нелинейных искажений от частоты удачна: КНИ не превышает 1% на всем диапазоне частот.

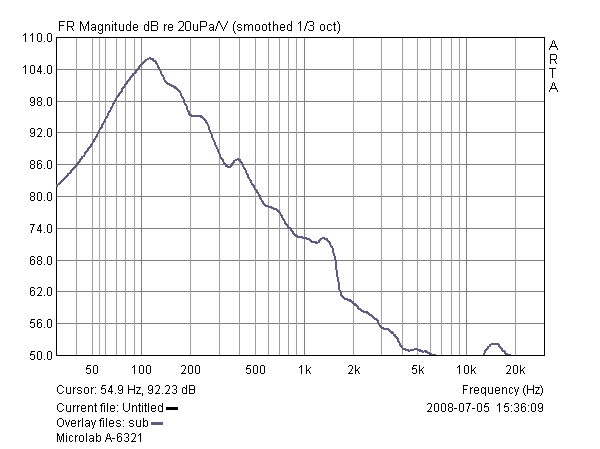

Сабвуфер. Воспроизводимый сабвуфером диапазон частот составляет 55 – 260 Гц.

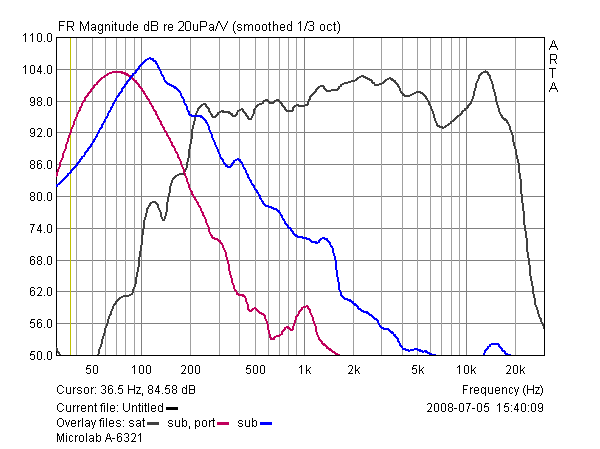

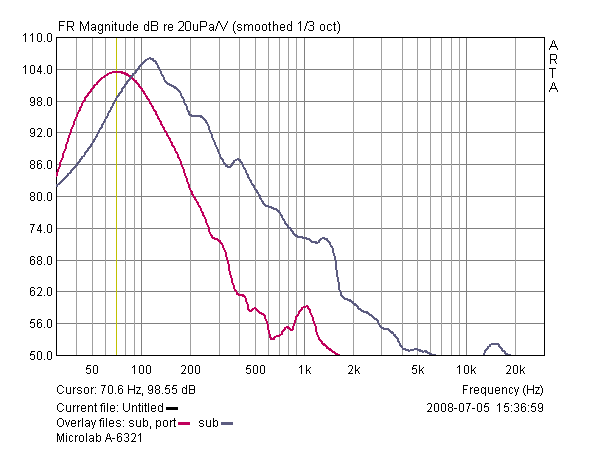

В ближней зоне влияние порта фазоинвертора способствует расширению нижней границы диапазона до 35 Гц.

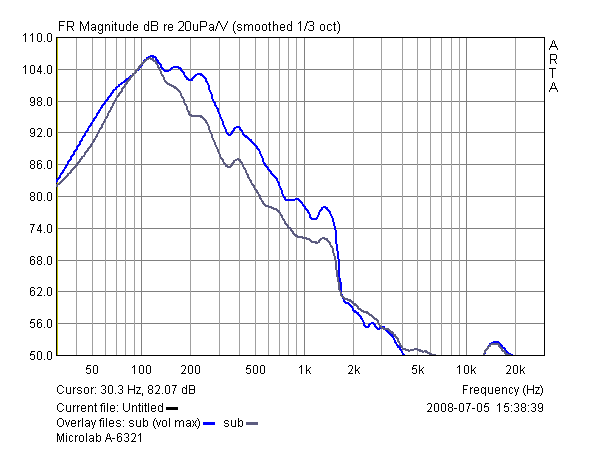

Выкручивание ручки басов на максимум (минимальное ее положение нас, понятно, не интересует) приводит к едва ли сильно заметным изменениям.

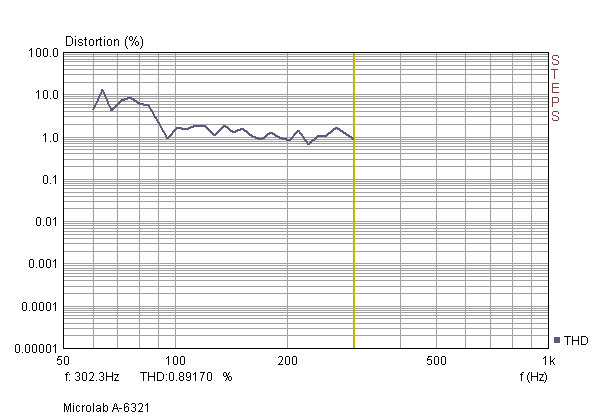

Зависимость КНИ от частоты для сабвуфера, можно сказать, типовая: высокие нелинейные искажения на НЧ, уменьшающиеся с увеличением частоты.

Как всегда, напоследок общая картина игры АС – – результат, на наш взгляд, неплохой.

Заключение

Microlab А-6321 показывает в своем классе хороший результат. А значит, и для нее найдутся свои покупатели, тем более что АС уже давно лежит на прилавках.
