Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

В этом обзоре мы предлагаем вашему вниманию оценить возможности нового продукта компании ASUS материнскую плату ASUS G-SURF365 для процессоров AMD. Сразу отметим, что чипсет NVIDIA nForce 630a, на котором основана ASUS G-SURF365, не имеет поддержки шины Hyper Transport 3.0, которая нужна для полноценной работы с процессорами Phenom, а также не имеет поддержки PCI Express 2.0. Поэтому, кому-то может показаться, что новая модель не соответствует всем требованиям, которые предъявляются к современным платам, но у ASUS G-SURF365 есть свои специфические преимущества. На ней предусмотрено использование «противоугонных» приспособлений, которые должны найти применение в компьютерах находящихся в общественных местах, таких как компьютерные клубы, учебные заведения и Интернет-кафе. Кроме того, вызывает интерес и тот факт, что ASUS G-SURF365 принадлежит к серии «Republic of Gamers» и обладает большой системой охлаждения, поэтому можно предположить, что у нее может быть повышенный оверклокерский потенциал.

Обзор материнской платы ASUS G-SURF365

Спецификация материнской платы ASUS G-SURF365:

Производитель

ASUS

Модель

G-SURF365

Чипсет

NVIDIA nForce 630a

Процессорный разъем

Socket AM2

Поддерживаемые процессоры

AMD Athlon64/Athlon64 FX/Athlon64 X2/Sempron

Системная шина

2000 / 1600 МТ/c

Используемая память

DDR2 800/667/533 МГц

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 4 Гб

Слоты расширения

1 x PCIe x16
2 x PCI 2.2

Дисковая подсистема

Южный мост поддерживает:
2 x Serial ATA 3.0Гб/с с RAID 0, 1, JBOD
1 x Ultra DMA 133/100

Звуковая подсистема

HDA кодек 6-канального звука Realtek ALC662

Поддержка LAN

Сетевой контроллер Marvell 88E1116 PHY (10/100/1000 Мб)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевый радиатор

Разъемы для вентиляторов

1 x CPU
1 x корпусного вентилятора

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
4 x USB 2.0
1 x LAN (RJ45)
1 x G-Guardian
3 аудио разъема

Внутренние порты I/O

2 x USB
2 х SATA
1 x IDE
1 x FDD
1 х S/PDIF выход
1 x CD вход
1 х LPT
1 x COM
Аудиоразъем фронт-панели
Разъем системной панели

BIOS

8 Mb Flash ROM, AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4

Возможности разгона

Изменение частоты: FSB, HT, PCIE, память.
Изменение напряжения: процессор, память, южный мост

Комплектация

1 x SATA кабель
1 x переходник питания SATA
1 x UltraDMA 133/100/66 кабель
1 x FDD
Инструкция и руководство
2 х CD с утилитами и драйверами для Windows Vista и Windows XP
1 x G-Guardian (1 блокиратор памяти & 1 блокиратор заглушки разъемов ввода/вывода)

Фирменные технологии

ASUS CPU Level Up
ASUS Q-Fan
ASUS MyLogo 3
ASUS CrashFree BIOS 2
ASUS EZ Flash 2

Форм-фактор Размеры, мм

ATX
305 x 245

Сайт производителя

Http://www. asus. com/

Драйвера и новую версию BIOS для ASUS G-SURF365 можно скачать здесь.

Средняя цена

Посмотреть в price. ua.
Посмотреть в price. ru.

Обзор материнской платы ASUS G-SURF365

Материнская плата ASUS G-SURF365 упакована в серую картонную коробку, на которой имеется логотип серии «Republic of Gamers» и изображена цель пораженная в «яблочко».

Обзор материнской платы ASUS G-SURF365

С обратной стороны упаковки ASUS G-SURF365 подчеркивается реализация в BIOS функции «CPU Level Up», которая осуществляет автоматический разгон процессора до уровня более производительных моделей, а также наличие массивной системы охлаждения игольчатого типа и особых приспособлений G-Guardian, служащих для блокирования модулей памяти и периферийных устройств, таких как мышь и клавиатура.

Обзор материнской платы ASUS G-SURF365

В комплекте с материнской платой ASUS G-SURF365 идут:

    шлейф Serial ATA; переходник питания SATA; шлейф FDD; шлейф UltraDMA 133/100/66; инструкция и руководство; «блокираторы» оперативной памяти G-Guardian с инструкцией по установке; заглушка панели ввода/вывода; два CD с утилитами и драйверами для Windows Vista и Windows XP.

Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

В комплекте G-Guardian находится инструкция по установке, два пластиковых уголка и два винта. Пластиковые уголки блокируют защелки слотов оперативной памяти и тем самым не позволяют снять модули без использования отвертки. Приспособления G-Guardian будут актуальны в основном для использования в компьютерных клубах и интернет-кафе, где иной раз происходят «криминальные» инциденты, такие как присвоение или замена оперативной памяти или компьютерных мышей. Категорично утверждать, что подобная мера просто исключит подобные случаи  нельзя, но «потянуть» время, необходимое для снятия памяти, приспособление G-Guardian однозначно должно.

Обзор материнской платы ASUS G-SURF365

Компоновка ASUS G-SURF365 является очень редким случаем, когда на плате остается просто огромное количество свободного места. Обычно, микросхемы и транзисторы очень плотно распаяны для экономии текстолита, а на плате ASUS G-SURF365 форм-фактора ATX, притом, что на ней распаяно не очень большое число микросхем, смогло поместиться только два слота PCI и один слот PCIe x16 для видеокарты. Поэтому в этом плане разводка платы ASUS G-SURF365 больше напоминает дипломный проект не опытного студента, а не результат работы конструкторского отдела.

Процессорный разъем на ASUS G-SURF365 был смещен влево и повернут на 90°, а два слота для оперативной памяти разместили вдоль верхнего края платы. Достаточно сложно сказать, что натолкнуло на мысль к такому виду размещения. Первоначальной версией было предположение, что менее «извилистая» разводка дорожек позволяет работать шинам на очень высоких частотах. Но после проведения тестирования этот вариант, сам по себе «отпал». Другим вариантом объяснения есть предположение, что при проектировании изначально рассчитывали на применение приспособлений G-Guardian. Поэтому узел стабилизатора питания VRM и процессорный разъем решено было перенести, чтобы при монтаже элементов G-Guardian исключить случайные повреждения. Все остальные порты и разъемы, кроме находящегося почти по центру 4-контактного ATX12V, на ASUS G-SURF365 расположены по краю платы, поэтому подключаться к ним будет достаточно удобно.

Обзор материнской платы ASUS G-SURF365

Несмотря на то, что ASUS G-SURF365 относится к продуктам серии ROG, полимерные конденсаторы на ней запаяны лишь в 4-фазном узле стабилизации питания процессора.

Обзор материнской платы ASUS G-SURF365

Большой анодированный алюминиевый радиатор служит для охлаждения чипсета  и MOSFET во всех 4 каналах стабилизатора питания процессора. Сложно сказать, на сколько целесообразно было устанавливать на ASUS G-SURF365 такой большой радиатор, но можно утверждать с уверенностью, что хуже от этого точно не будет.

Обзор материнской платы ASUS G-SURF365

Южный мост NVIDIA nForce 630a материнской платы ASUS G-SURF365 поддерживает только два разъема Serial ATA 3.0 Гб/с с возможностью организации RAID массивов 0, 1 и JBOD, а также один порт IDE. В нижнем правом углу уже достаточно привычно можно обнаружить разъем системной панели, встроенный спикер, индикатор наличия дежурного питания, два порта USB, и джампер сброса настроек BIOS.

Обзор материнской платы ASUS G-SURF365

Кроме того, по нижнему краю ASUS G-SURF365 распаяны LPT и COM порты, а также аудиопорт фронт-панели, поддерживающий HDA и AC`97 форматы подключения. Звуковая система на ASUS G-SURF365 представлена 6 канальным HDA звуковым кодеком Realtek ALC662, а сеть работает посредством встроенного контроллера Marvell 88E1116 PHY, поддерживающего режимы 10/100/1000 Мбит/с.

Обзор материнской платы ASUS G-SURF365

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, разъем RJ45 для сетевых соединений и три audio-разъема для 6-канального звука.

Обзор материнской платы ASUS G-SURF365

Кроме того, на панели ввода/вывода находиться приспособление из набора G-Guardian служащее для блокирования внешних периферийных устройств.

Обзор материнской платы ASUS G-SURF365

Приспособление рассчитано на то, что разъемы, такие как USB, не могут через него «пройти».

Обзор материнской платы ASUS G-SURF365

Чтобы заблокировать кабель периферийного устройства потребуется выкрутить два винта, которыми удерживается модуль, продеть шнур и установить приспособление на место.

Обзор материнской платы ASUS G-SURF365

Блокирование же памяти в слоте при помощи G-Guardian производится за счет подпирания защелок слотов пластиковыми уголками.

Обзор материнской платы ASUS G-SURF365

На материнской плате ASUS G-SURF365 есть только два разъема для подключения вентиляторов: 4-контактный для процессорного кулера и 3-контактный для корпусного вентилятора.

BIOS

В материнской плате ASUS G-SURF365 используется «мультиязычная» версия AMI BIOS, в которой есть функция сохранения пользовательских настроек в профиль (ASUS O. C. Profile) и встроена утилита EZ Flash 2 для прошивки новых версий.

Обзор материнской платы ASUS G-SURF365

Настройки, необходимые для разгона и тонкой настройки, собраны в разделе «Extreme Tweaker»:

Параметр

Название меню

Диапазон

Шаг

Технология энергосбережения процессором

AMD Cool’n’Quiet

Фирменная технология разгона

CPU Level Up

Athlon64 3800+
Athlon64 4000+
Athlon X2 BE2350
Athlon64X2 4200+
Athlon64X2 4400+

Функция разгона

Overclocking profiles

3%, 5%, 7%

Опорная частота

FSB Frequency

200-300 МГц

1

Частота шины PCI Express

PCI Express Frequency

100 - 150 МГц

1

Частота шины HyperTransport

K8 (CPU) toSB Frequency

200 – 1000 МГц

200

Разрядность шины HyperTransport

K8 (CPU) toSB LinkWidth

4, 8, 16

Процессорный множитель

Adjust CPU Ratio

5-max

1

Частота памяти DDR2

Memclock Value

533/667/800

Настройки таймингов памяти

Advance DRAM Configuration

CAS Latency, TRCD, TRP, TRAS, TRС, TRRD

Напряжение процессора

Vcore Voltage

1,2 - 1,25 В

0,025 В

Повышение напряжения на процессоре

Vcore Voltage Offset

+50 мВ; +100 мВ; +150 мВ

Напряжение на чипсете

Chipset Voltage

1,25-1,55 В

0,05 В

Напряжение на модулях памяти

DRAM Voltage

1,812-2,564 В

0,051 В

Обзор материнской платы ASUS G-SURF365

В BIOS есть несколько вариантов для осуществления разгона системы, от пользовательского режима до установки оверклокерского профиля, позволяющего автоматически получить разгон до 7 %. Специфический вариант разгона процессора можно произвести с помощью функции «CPU Level Up», которая автоматически подымает частоту системной шины, а также напряжение на процессоре и памяти. CPU Level Up позволяет разогнать процессор до уровня производительности модели Athlon 64 X2 4400+. Хотя, по всей видимости, эту технологию можно использовать только на определенных моделях процессоров. Потому как с нашим «лабораторным» AMD Athlon 64 3600+ X2 технология CPU Level Up не функционировала.

Обзор материнской платы ASUS G-SURF365

Несмотря на то, что материнская плата ASUS G-SURF365 своим внешним видом производит впечатление оверклокерского исполнения, максимальное значение, которое можно установить в BIOS для задающего тактового генератора, оказывается ниже среднего - 300 МГц.

Обзор материнской платы ASUS G-SURF365

В подразделе «Memory Configuration» можно поменять делитель для частоты оперативной памяти, а также выставить вручную ее тайминги.

Обзор материнской платы ASUS G-SURF365

Видимо, из расчета высокой производительности системы охлаждения на южном мосте, максимальный уровень напряжения на нем достигает 1,55 В.

Обзор материнской платы ASUS G-SURF365

Кроме того, напряжение на оперативной памяти регулируется в широком диапазоне.

Обзор материнской платы ASUS G-SURF365

В окне Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- напряжением на линиях питания 3.3В, 5В, 12В, и ядре процессора.

Также в этом разделе можно активировать функцию автоматического управления процессорным кулером CPU Q-Fan. Для оптимальной настройки регулятора скорости вращения кулера есть возможность указать стартовое напряжение вентилятора от 4 В до 6 В (с шагом 0,5 В), и значения температуры процессора для нижнего (25ºС - 48ºС) и верхнего (67ºС - 75ºС) пределов регулирования скорости его вращения.

Обзор материнской платы ASUS G-SURF365

Как выяснилось, возможности разгона шины у материнской платы ASUS G-SURF365 не очень большие. У нас вышло запустить ее только на частоте 249 МГц.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2 х DDR2-800 1024 Мб Apacer PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

Обзор материнской платы ASUS G-SURF365

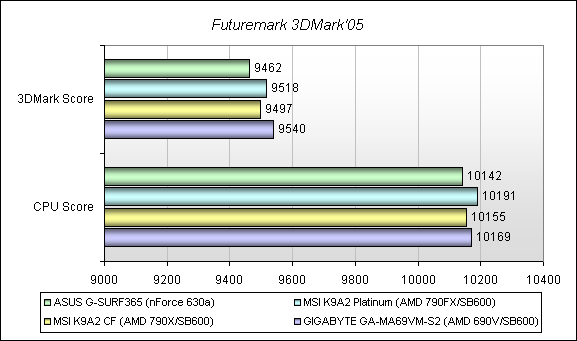

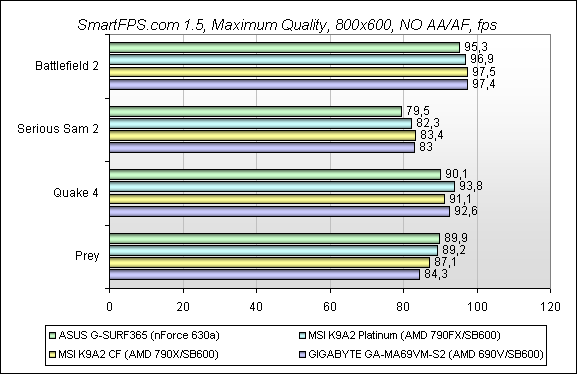

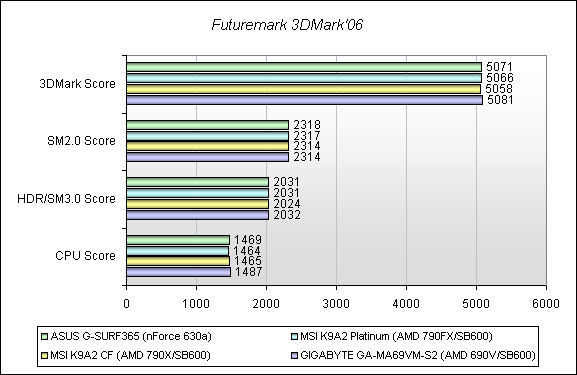

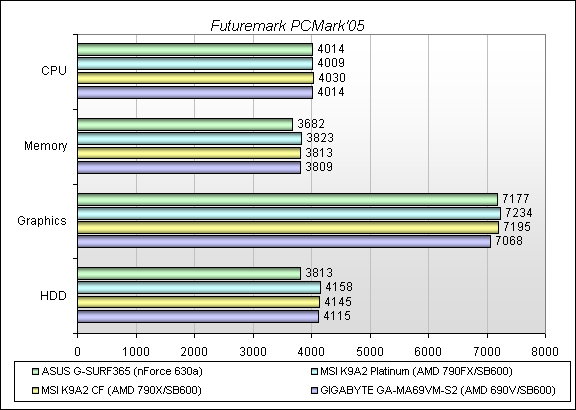

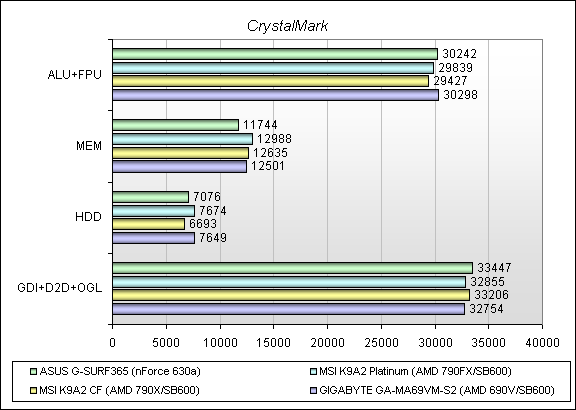

Как и предполагалось, при условии использования процессоров поддерживающих шину Hyper Transport 2.0, разницы между производительностью ASUS G-SURF365 и другими платами нет. С точки зрения возможности использования материнской платы с новыми процессорами Phenom, можно отметить, что, судя по информации на официальном сайте, совместимости с новыми четырехъядерными процессорами у ASUS G-SURF365 на данный момент пока еще нет.

Выводы

Материнская плата ASUS G-SURF365 была разработана специально для использования в компьютерах, которые находятся в общественных местах. С учетом этого на ней была реализована установка приспособлений, которые максимально затрудняют свободное изъятие модулей оперативной памяти и «приватизацию» внешних периферийных устройств, а также значительно были урезаны функциональные возможности и возможности расширения. В частности, плата ASUS G-SURF365 имеет только два слота для оперативной памяти, два SATA порта, а кроме слота для видеокарты на ней установлены только два слота PCI. Компоновка платы ASUS G-SURF365 хотя и выглядит не очень стандартно, но для сборки ПК она вполне удобная. Некоторое разочарование вызывают возможности разгона. Несмотря на очень габаритную и эффективную систему охлаждения и принадлежность продукта к серии «Republic of Gamers», оверклокерский потенциал, заложенный в ASUS G-SURF365, как выяснилось, на самом деле невелик.

Достоинства:

    эффективная система охлаждения; «противоугонные» средства для модулей памяти и периферийных устройств; 4 фазный узел VRM; доступная стоимость; средние возможности разгона.

Недостатки:

    только два разъема SATA и два слота для оперативной памяти; отсутствие поддержки шин Hyper Transport 3.0 и PCI Express 2.0; всего один разъем для корпусного вентилятора; отсутствие слотов PCIe x1; Отсутствие FireWire.
