Обзор корпусов GE 6111B и GE 6112B

При относительно невысокой цене корпуса GE выглядят весьма оригинально. Бренд появился на нашем рынке недавно, поэтому попытаемся комплексно оценить все плюсы и минусы.  Об одном из плюсов можно сказать прямо сейчас, им является потрясающий дизайн. К дизайну мы всегда относимся прохладно, но здесь переоценить дизайнерское решение просто не возможно.

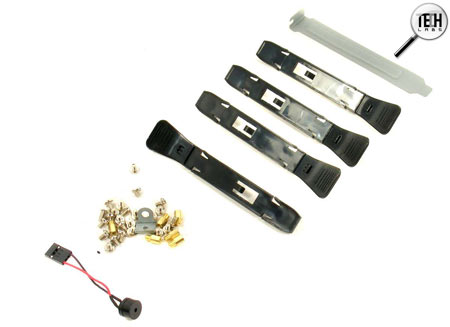

Комплект поставки

GE 6111В

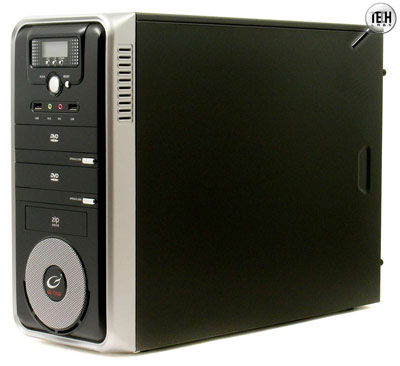

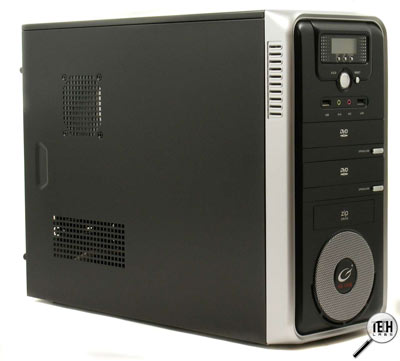

Для начала – дизайн. В оформлении передней панели преобладают округлые черты и мягкие линии. Цветовое сочетание проверено временем: черный плюс серебристый. В верхней части мы видим не стандартные заглушки, а целый набор кнопок, разъемов и даже дисплей. Одним словом дизайн просто потрясающий .

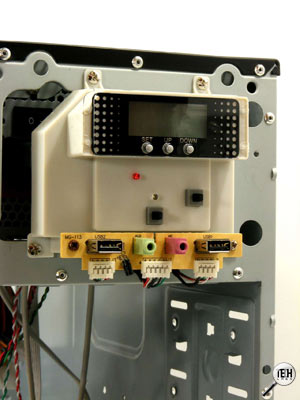

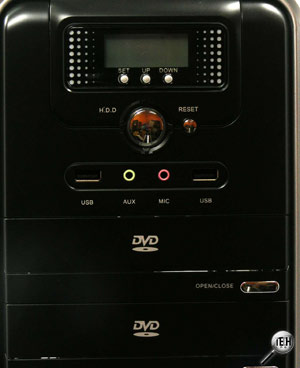

Небольшой жидкокристаллический индикатор с синей подсветкой в основном предназначен для мониторинга температуры одного компонента, так как используется один термодатчик. Конструктивно датчик прочный, поэтому его без труда можно будет несколько раз приклеивать скотчем в разные точки. Температура может индицироваться в градусах по Цельсию или по Фаренгейту. Имеется возможность установки граничного значения. Данная система не только красива, но и очень полезна, т. к. пользователь в реальном времени может наблюдать за "здоровьем" компьютера. Для любителей разгона эта тема актуальна вдвойне, да и моддеры оценят "фишку" по достоинству. Чуть ниже находится основная кнопка включения, которая окаймлена декоративным кольцом из прозрачного пластика. Ход сам по себе простой, но придает обычному функциональному элементу своеобразие. Здесь же можно увидеть и дополнительные разъемы (два USB и два аудио). Практически в центре передней панели размещены заглушки для отсеков оптических приводов.

Каждая из двух заглушек оснащена откидной крышкой.  Сложный дизайн и компоновка заставили производителя сократить стандартное количество мест для приводов с четырех до двух, но минусом это назвать нельзя. Как правило, всегда используется только одно место, максимум два. Да и то второе место зачастую занимает не привод, а стороннее устройство типа реобаса. Наконец, в самом низу красуется декоративная вставка из металлической сетки и крупный логотип производителя. Во-первых, это красиво, во-вторых, осуществляется дополнительное вентилирование системы.

Для монтажа боковых стенок используется привычное решение с выступами, которые входят в соответствующие пазы. Фиксация осуществляется винтами с большими пластиковыми шляпками для сборки без использования отвертки. Качество окраски панелей очень хорошее как с внешней, так и с внутренней стороны.

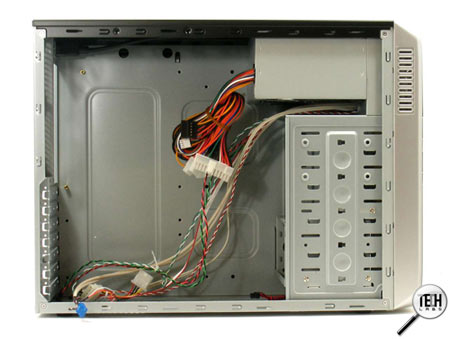

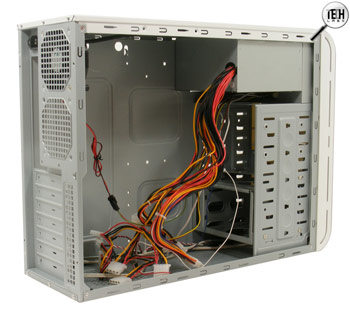

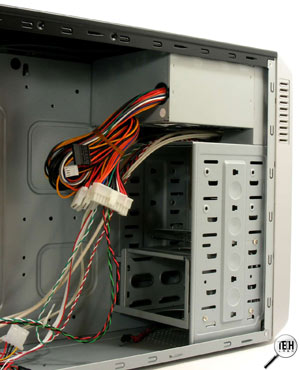

Шасси сделано из отдельных компонентов, которые скреплены между собой заклепками. Используется специализированный металл толщиной 0.5 мм. Качество обработки хорошее. Сразу бросается в глаза просторное место для установки материнской платы, причем часть стоек для монтажа уже установлена на заводе. Причиной появления большого пространства внутри корпуса является перенос блока питания на переднюю панель.

Блок питания закреплен спереди и соединен проводом с разъемом на задней панели.

Корзина 5.25" рассчитана на два устройства. Жесткие диски в количестве двух штук устанавливаются без использования винтов  с применением специальных пластиковых креплений из комплекта поставки. Места для плат расширения закрыты несъемными заглушками.

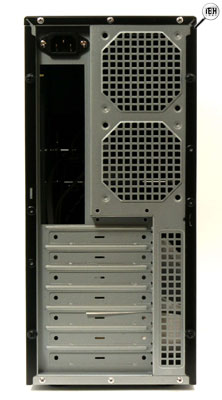

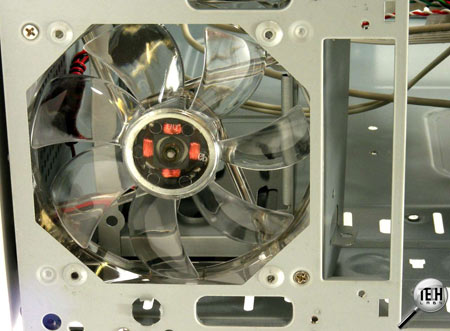

Теперь давайте немного поговорим о системе охлаждения будущего компьютера. На левой боковой стенке расположен воздуховод для центрального процессора. Труба большая по диаметру, но длина ее не регулируется. Чуть ниже трубы можно видеть набор дополнительных перфорационных отверстий. Для улучшения вентиляции отверстиями усеяна и нижняя панель корпуса. На передней панели установлен 120 мм вентилятор D12025S производства Dragon Fan – ещё один пример совмещения эстетических и функциональных деталей в корпусе. Сам вентилятор сделан из прозрачного пластика и подсвечивается синими светодиодами, при вращении лопастей картинка создается просто замечательная. Особенно симпатично эта иллюминация выглядит ночью, причем оценить эффект могут как любители моддинга, так и обычные пользователи. На заднюю панель можно установить еще два 80 мм вентилятора. Итого, новоиспеченная система окажется не только красивой, но и функциональной, а так же продуманной с технической точки зрения – при желании можно создать неслабый воздухопоток.

GE 6112В

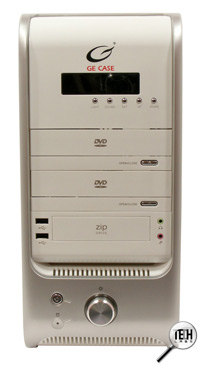

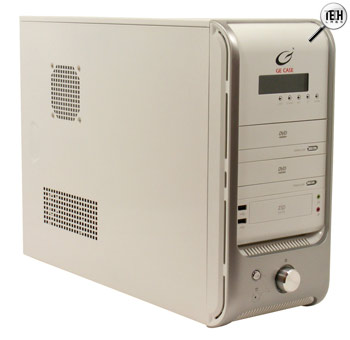

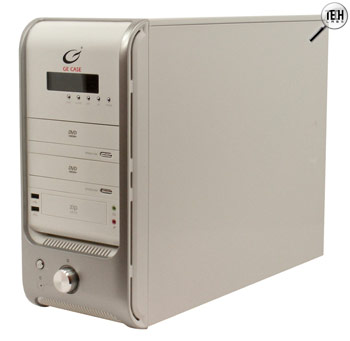

Второй корпус в нашем сегодняшнем тестировании оформлен в светлых тонах и скорее похож на некую медиасистему.

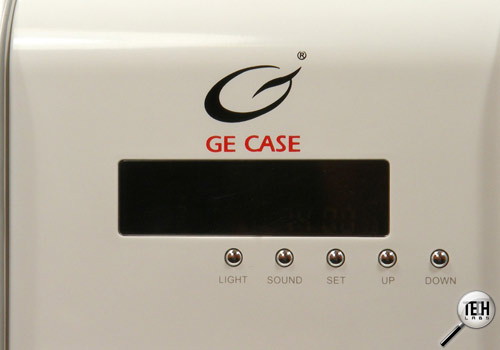

Вверху можно видеть цветной индикатор и сразу пять кнопок. Здесь индикатор более функциональный и красивый по сравнению с вышеописанной моделью. Показывается температура в одной точке с возможностью подачи тревожного сигнала при превышении установленного барьера. Имеются в наличии часы с функцией таймера. Плюс к этому предусмотрена весьма удобная функция регулирования частоты вращения вентилятора в зависимости от температуры, которую измеряет датчик.  По сравнению с моделью 6111В данный дисплей нам понравился еще больше, функциональность его увеличилась, а внешний вид просто выше всяческих похвал.

Заглушки для отсеков 5.25" по-прежнему размещены в центре передней панели и оснащены откидными крышками. Чуть ниже можно увидеть заглушку для дисковода, по бокам которой удобно расположились дополнительные разъемы.

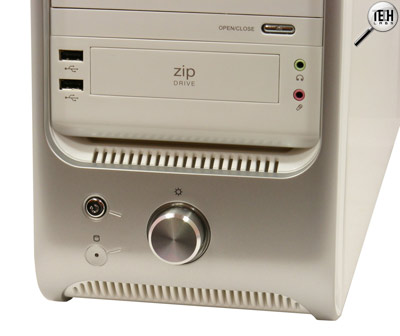

Кнопка включения компьютера сделана в виде большой ручки, подобной тем, что используются для регулировок громкости в усилителях и активных акустических системах. Естественно, она не вращается, а только нажимается, но солидности общему облику придает заметно.

Внешний вид в результате просто супер. Рядом можно видеть еще одну кнопку сброса и светодиод активности жестких дисков. Качество пластика, из которого сделана передняя панель, просто превосходное. По нашему мнению эта модель отлично подойдет для построения новомодных компьютеров-медиацентров. Достаточно оснастить свой ПК хорошей звуковой и видео платой, как он сразу может занять центральное место в домашнем кинотеатре или Hi-Fi системе, то есть стать настоящим HTPC (Home Theater PC). Внешний вид этому очень способствует.

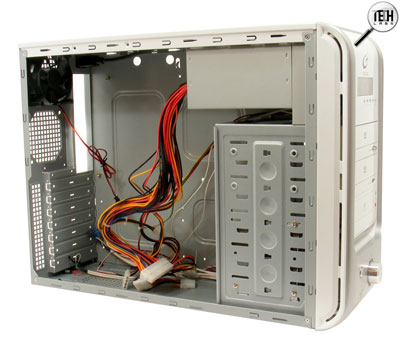

Конструктивно корпус полностью повторяет уже описанный вариант. Есть только незначительные отличия. Так здесь не установлен  120 мм вентилятор на передней панели, зато установлен один из двух вентиляторов на задней панели. В обоих корпусах установлены идентичные источники питания с маркировкой P4-400W.

Блок питания P4-400W

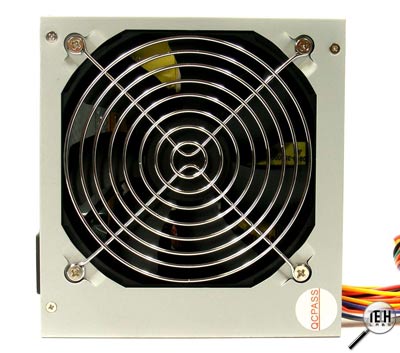

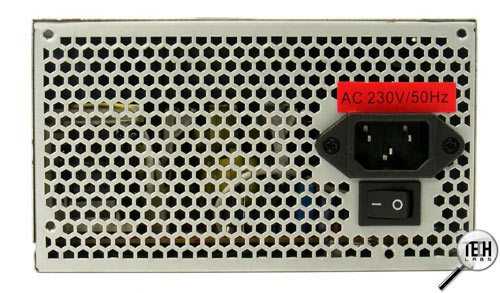

Корпус тестируемого источника изготовлен из металла толщиной 0.6 мм. На задней панели расположен входной разъем и выключатель питания. Для охлаждения применен один 120-мм вентилятор, закрытый симпатичной серебристой решеткой. Для разводки питания используются  провода со стандартным сечением 18 AWG.  Набор разъемов весьма скромный по современным меркам:

Main Power Connector 20+4 pin - 1 шт.;
+12V Power Connector - 1 шт.;
Peripheral Power Connector – 4  шт.;
SATA Power Connector -  1  шт.;
Floppy Drive Power Connector - 1 шт.

Расстояние от корпуса блока питания до первых разъемов составляет 400 мм, каждый последующий разъем идет через 150 мм. С учетом того, что корпуса совсем не большие, такой длины запросто хватит для комфортной сборки любой системы.

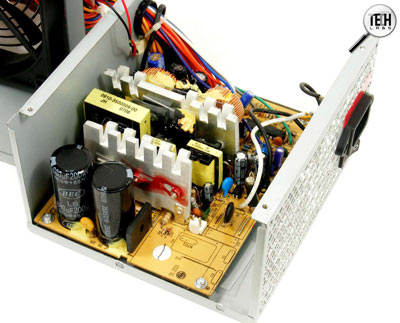

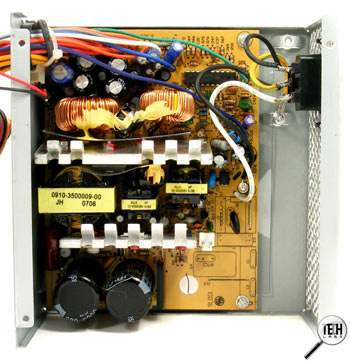

Внутреннее устройство источника питания оказалось вполне ожидаемым и стандартным для комплектного БП из корпуса данного ценового диапазона. Плата смонтирована довольно качественно.

Выходной фильтр распаян полностью.

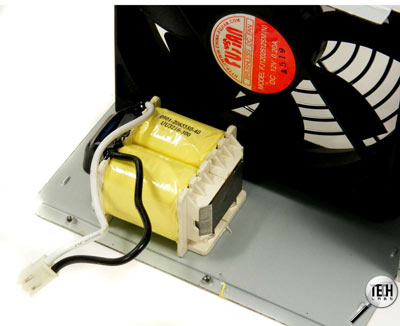

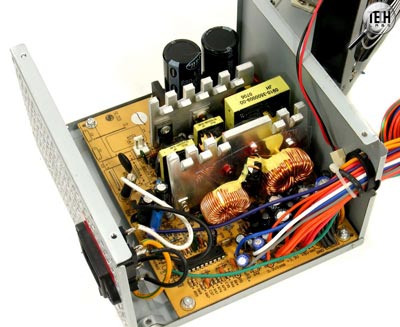

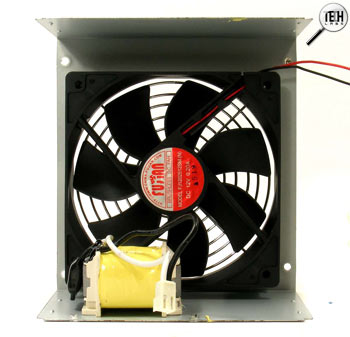

Силовые компоненты для охлаждения закреплены на тонких алюминиевых пластинах. Основной ШИМ-контроллер построен на микросхеме HS8108. Коррекция коэффициента мощности осуществляется пассивным способом, для чего массивный дроссель закреплен на одной и боковых стенок и присоединен к основной плате проводами.  Немного архаично, за то точно не возникнет проблем при работе данного блока питания от ИБП.

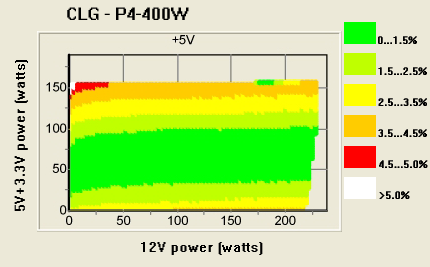

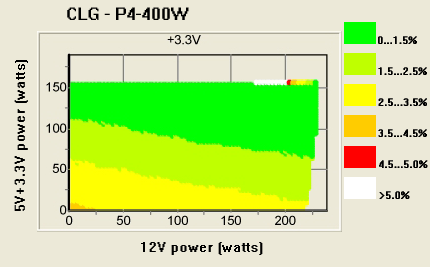

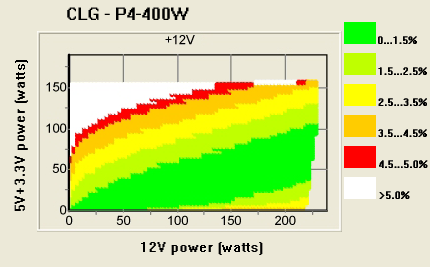

Кросс-нагрузочная характеристика выглядит вполне пристойно, можно даже сказать отлично. Видно небольшое отклонение напряжения по шине +12V при перекосе нагрузки на шину +5V, однако, этот типовой недостаток, присущий подобному схемному решению. При этом отклонение не значительно, поэтому в список серьезных минусов не попадает. Пульсации переменной составляющей укладывают в допустимые рамки. По шине +12V мы зафиксировали размах пульсация 50 мВ, по +5V – 30 мВ. Максимальная мощность источника питания может быть оценена в 380 Вт.

В целом, комплектный блока питания звезд с неба не хватает, но по меркам своего класса имеет довольно хорошие параметры.

Заключение

В итоге оба корпуса можно назвать хорошим вариантом для тех, кто озабочен внешностью своего "железного коня" и предпочитает неординарные решения. Разумеется, в эту категорию попадают все моддеры, а для обычных пользователей покупка такого корпуса может стать первым шагом к индивидуализации своего ПК. К плюсам можно отнести великолепный дизайн, хорошее качество исполнения, наличие дополнительных вентиляторов в комплекте поставки и дисплей на передней панели. Правда,  сложный дизайн просто "съел" установочные места для оптических приводов и жестких дисков, но обычно больше одного привода и двух винчестеров в современном компьютере бывает очень редко. Комплектный блок питания позволит собрать современный компьютер без дополнительных затрат.

По материалам www. tehlabs. by
