Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Итак, подзаголовок у статьи достаточно интригующий. Не будем тянуть театральную паузу, и делать лирические отступления – сразу же переходим к сути. Дело в том, что в нашу тестовую лабораторию попала одна интересная материнская плата - GIGABYTE GA-M85M-US2H. И, посмотрев на цену и изучив спецификацию, нам сразу же стало любопытно – а не новый ли это лидер в бюджетном секторе? Что нас натолкнуло на этот вопрос, а, также, ответ на него мы постараемся изложить в данном обзоре.

Внешний вид, комплектация, спецификация

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Поставляется плата в картонной коробке средних размеров. Она, как и все платы данного производителя, очень красиво украшена различными надписями и логотипами. И сразу же отмечаем то, что привлекло наше внимание - это логотип технологии Ultra Durable 3. Несмотря на то, что плата позиционируется как бюджетный продукт, т. е. недорогой, она выполнена по передовой технологии, как и High-End продукты компании GIGABYTE. Это уже первый «плюс» к репутации, который заработала GIGABYTE GA-M85M-US2H даже не будучи извлеченной из коробки.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

На обратной стороне упаковки более подробно описывается технология Ultra Durable 3, а, также, рекламируются другие полезные функции материнской платы, такие как наличие выхода HDMI и технологии Easy Energy Saver. Эти и другие особенности платы мы рассмотрим немного позже.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Комплектация у материнской платы GIGABYTE GA-M85M-US2H, к сожалению, похвалы не заслужила. В коробке присутствовали:

    инструкция пользователя и плакат быстрой установки; 2 кабеля SATA; 1 кабель IDE UDMA 66/100/133; 1 кабель FDD; заглушка на заднюю панель корпуса; диск с ПО и драйверами.

Весьма скромная комплектация, но не стоит забывать, что это бюджетный продукт. Хотя наклеечку на корпус можно было бы и положить, вещь копеечная, а владельцу было бы приятно.

Спецификация

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Модель

GIGABYTE GA-M85M-US2H

Поддерживаемые процессоры

Socket AM3 / AM2+ / AM2: AMD Phenom II X3 / AMD Phenom II X4 / AMD Phenom FX/ AMD Phenom / AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Чипсет

NVIDIA GeForce 8200

Частота системной шины HyperTransport, МТ/с

5200 для процессоров AM2+ и AM3,
2000/1600 для процессоров AM2

Тип поддерживаемой памяти

2 x DIMM, до 8 ГБ, DDR2 1066/800/667 MГц

Слоты расширения

2 x PCI
1 x PCI Express x16 слот поддерживающий технологию NVIDIA Hybrid SLI (слот PCI Express x16 соответствует PCI Express 2.0)
1 x PCI Express x1

Технология NVIDIA Hybrid SLI

Поддерживается GeForce Boost и Hybrid Power

Дисковая подсистема

NVIDIA GeForce 8200:
- 6 x SATA 3Гб/с
- 1 x UltraDMA 133/100/66 до 2 PATA устройств
Поддержка SATA RAID 0, 1, 10, 5 и JBOD

Поддержка LAN

Гигабитный LAN контроллер Realtek 8211CL

Звуковая подсистема

8-канальный аудио кодек Realtek ALC 888

IEEE 1394

Отсутствует

USB

10 USB2.0/1.1 портов (4 на задней панели)

Внешние порты I/O

1 x PS/2 порт клавиатура или мышь (комбинированный)
1 x LPT порт
1 x HDMI порт
1 x D-Sub порт
1 x DVI порт
1 x Coaxial S/PDIF выход
1 x LAN (RJ45) порт
4 x USB 2.0/1.1 порта
8-канальный звуковой порт

Внутренние порты I/O

24-контактный ATX
4-контактный разъем питания ATX 12V
1 x CD in
1 х Разъем для вентилятора CPU
1 x FDD
1 x IDE
1 x LPT
1 х разъём для подключения вентилятора
1 x COM порт
3 x USB 2.0/1.1
6 x SATA 3ГБ/с
Разъем для передней панели

BIOS

2 x 8 Мбит AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b 2.0, SM BIOS 2.3, ACPI 1.0b
Поддержка технологии DualBIOS

Размеры, мм

244 х 220 (microATX)

Контроль за состоянием системы

    Контроль скорости вращения CPU вентилятора Определение температуры CPU / Системы Предупреждение о неисправности CPU/System вентиляторов

Другие особенности

    @BIOS Поддержка Download Center Q-Flash Поддержка EasyTune Virtual Dual BIOS Xpress Install Xpress Recovery 2 EasyTune Easy Energy Saver

Сайт производителя

Http://www. gigabyte. ru/

Новую версию BIOS и драйверов можно скачать с официальной страницы.

Все цены на GIGABYTE GA-M85M-US2H

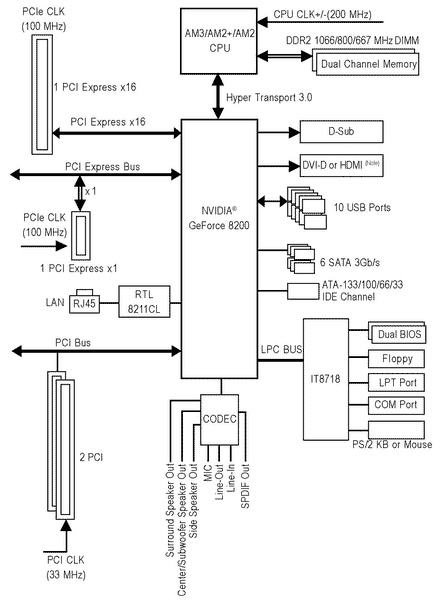

Ознакомившись со спецификацией, мы поставили еще один «плюсик» в пользу тестируемой материнской платы. Посудите сами, она поддерживает все современные процессоры AMD, память стандарта DDR2 с частотой до 1066 МГц, стандарт PCI-e x16 2.0 для установки самых современных видеокарт, технологию NVIDIA Hybrid SLI в лице режимов GeForce Boost и Hybrid Power (подробней об этой технологии читайте тут). Кроме того, на плате распаяны все порты для вывода изображения: D-Sub, DVI и HDMI, что делает ее универсальной в плане подключения монитора. Наличие распаянного LPT-порта и выносного COM-порта обрадует владельцев старых устройств, таких как принтеры или факсы. Завершает приятную глазу картину поддержка RAID-массивов всевозможных конфигураций. Единственное, чего не хватает в GIGABYTE GA-M85M-US2H, так это поддержки IEEE1394a и объединения двух видеокарт по технологии NVIDIA SLI. Но и так для бюджетной материнской платы весьма неплохой арсенал возможностей.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

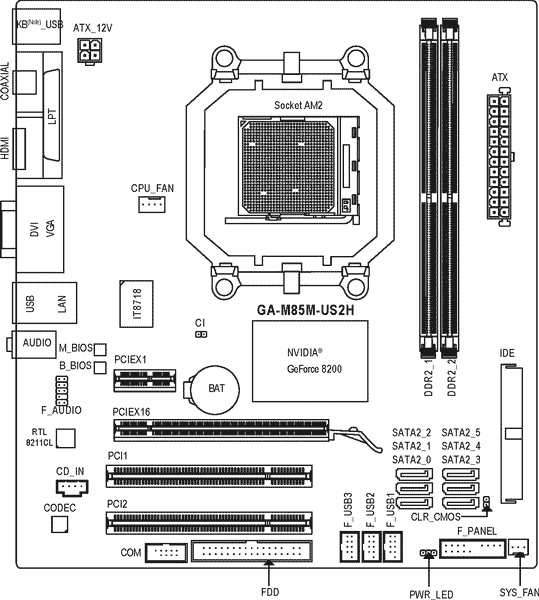

Материнская плата GIGABYTE GA-M85M-US2H выполнена в форм-факторе microATX. Набор логики NVIDIA GeForce 8200 совмещает в себе функции и северного и южного мостов, поэтому мы видим только один радиатор, накрывающий центральную микросхему. Радиаторы на подсистеме питания процессора, традиционно для бюджетных продуктов, отсутствуют. Начинаем искать огрехи в компоновке. Набор логики расположен весьма удачно, так как в настоящее время разъем PCI-e x1 редко используется, то радиатор вряд ли будет мешать установке плат расширения. Также очень удобно расположены разъемы питания материнской платы: сверху слева 4-контактный ATX12V и на правой стороне 24-контактный ATX. Подключенные в них кабели не должны создавать помех внутри системного блока.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Установка длинной видеокарты никоим образом не затруднит доступ к оперативной памяти – защелки открываются свободно. Также, благодаря тому, что IDE разъем повернут параллельно плоскости платы, подключенный к нему шлейф не будет создавать помех видеокарте, но подключать его лучше заранее.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Однако установка видеокарты с габаритной системой охлаждения может перекрыть доступ к портам SATA. В нашем случае перекрытыми оказались аж четыре порта. Также вам следует учесть, что ввиду ограничений набора логики, SATA-порты под номерами SATA2_4 и SATA2_5 (они обозначены фиолетовым цветом) могут работать только в режиме AHCI/RAID. Режим работы остальных портов переключается из меню BIOS.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Еще мы столкнулись с проблемой извлечения габаритной видеокарты. Защелка слота PCI-e x16 расположена снизу, и доступ к ней получить весьма не просто. Даже на открытом стенде нам пришлось использовать тонкую отвертку.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Узел питания процессора выполнен из высококачественных элементов, как и предполагается технологией Ultra Durable 3. Стабилизатор питания выполнен по формуле 3+1: три фазы для питания процессора и одна отдельная фаза для питания встроенного в процессор контроллера памяти.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

В нижнем правом углу материнской платы расположены разъемы для подключения накопителей IDE и SATA, а, также, три разъема для подключения дополнительных шести USB-портов. Жаль, что выносной планки для них в комплекте нет. Как уже отмечалось, порты SATA расположены не слишком удачно и могут быть заблокированы габаритной видеокартой. Слоты расширения расположены грамотно – двухслотовая видеокарта перекроет один из двух слотов PCI, а не единственный слот PCI-e x1. Поскольку видеокарта устанавливается всего одна, то габариты ее системы охлаждения ничем не ограничиваются, разве что здравым смыслом.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Немного левее от слотов расширения распаяна микросхема сетевого контроллера Realtek RTL8211CL. Надпись большими белыми буквами гласит, что он поддерживает передачу данных со скоростью до 1 Гбит/с.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Немного ниже него расположен уже хорошо нам знакомый звуковой кодек Realtek ALC888. Качество реализации его звукового тракта мы обязательно проверим, тем более что есть с чем сравнивать. Обратите внимание, что посадочное место для разъема S/PDIF пустое, следовательно вывести звуковой поток для микширования непосредственно с материнской платы не получится.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Уже даже для бюджетного сектора материнских плат от компании GIGABYTE стало обязательным пунктом наличие двух микросхем BIOS и поддержка функции Dual BIOS. Напомним, что данная технология позволяет легко восстановить настройки или версию прошивки основного BIOS.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Система охлаждения материнской платы GIGABYTE GA-M85M-US2H представляет собой один алюминиевый игольчатый радиатор. Он полностью накрывает собой набор системной логики. Фиксируется с помощью пластиковых клипс.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

На заднюю панель выведены следующие разъемы:

    1 x PS/2 порт клавиатура или мышь (комбинированный); 1 x LPT порт; 1 x HDMI порт; 1 x D-Sub порт; 1 x DVI порт; 1 x Coaxial S/PDIF выход; 1 x LAN (RJ45) порт; 4 x USB 2.0/1.1 порта; 6-канальный звуковой порт.

Как мы уже успели отметить, одним из преимуществ данной материнской платы является наличие на задней панели всех трех типов разъемов для подключения монитора.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

На обратной стороне платы нет ничего необычного.

Перейдем к рассмотрению BIOS GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

В данной модели, как и во всех остальных от компании GIGABYTE, используется BIOS от Award.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Первым в списке появляется фирменное меню для материнских плат от GIGABYTE, называемое «MB Intelligent Tweaker (M. I.T)». Данное меню имеет несколько сокращенный набор настроек для разгона системы, однако основные параметры работы системы контролировать все же можно.

Параметр

Название меню

Диапазон

Шаг

Отключение технологий процессора

AMD Cool’n’Quiet

Virtualization

Процессорный множитель

CPU Clock Ratio

5-max

1

0,5 для Phenom

Множитель северного моста

CPU NorthBridge Freq.

5-20

1

Напряжение на контроллере памяти

Memory Controller Volt.

-0.0125 - -0.3

0.0125 В

Частота системной шины

CPU Fraquency

200 - 600

1 МГц

Частота шины PCI-e

PCIE Clock

90 - 200

1 МГц

Разрядность шины HyperTransport

HT Link Width

8, 16 бит

Частота шины HyperTransport

HT Link Frequency

200 - 1800

200 МГц

Множитель ОЗУ

Memory Clock

X2.00, x2.66, x3.33, x4.00, x5.33

Напряжение на процессоре

CPU Voltage Control

-0.6 - +0.6

0.025 В

Напряжение на модулях памяти

DDR2 Voltage Control

+0.1 - +0.6

0.1 В

Напряжение на северном мосте

CPU ND Vid Control

-0.6 - +0.6

0.025 В

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

В меню «Advanced BIOS Features» можно выбрать объем выделяемой для встроенного графического адаптера оперативной памяти. Возможны значения 128, 256 и 512 МБ.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

В разделе «PC Health Status» мы можем наблюдать достаточно подробную информацию о параметрах системы. Кроме этого, в данном меню есть возможность управлять скоростью вращения процессорного вентилятора. К сожалению, управлять корпусным вентилятором материнская плата не умеет.

Разгон

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

С двухъядерным процессором материнская плата смогла покорить частоту шины в 331 МГц.

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

При использовании четырехъядерного процессора частота системной шины поднялась до 270 МГц.

Результат разгона хороший, но не впечатляющий – рекорд не поставлен. Однако, учитывая что это материнская плата начального уровня, то сам факт возможности такого разгона является заслугой. Стоит предупредить, что при разгоне двухъядерного процессора радиатор на материнской плате был теплым, а при разгоне четырехядерного – горячим, так что дополнительный его обдув не помешает.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

AMD Athlon 64X2 3600+ (Socket AM2, 2,0 ГГц, L2 512 КБ)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Графический ускоритель

EVGA GeForce 8600 GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

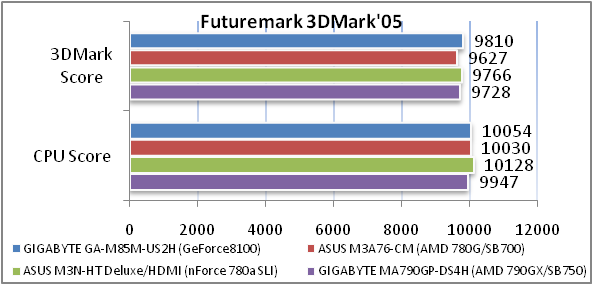

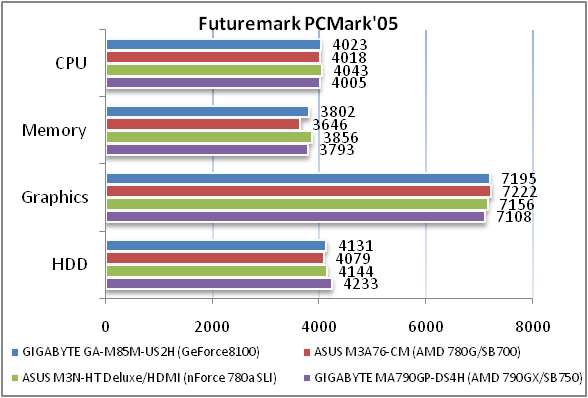

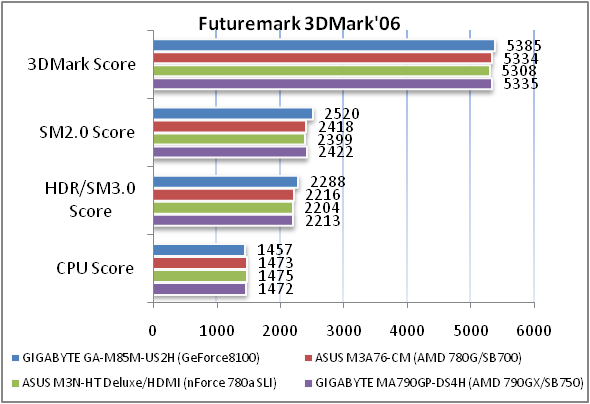

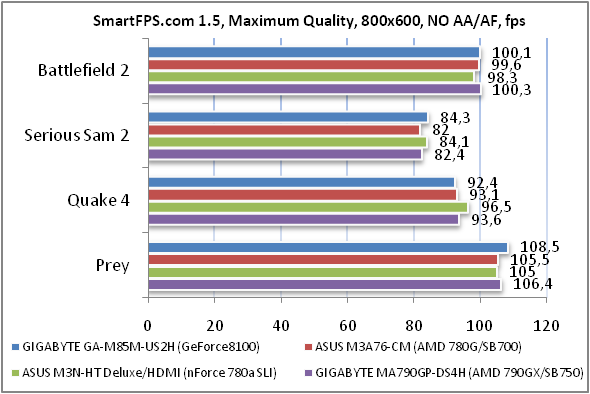

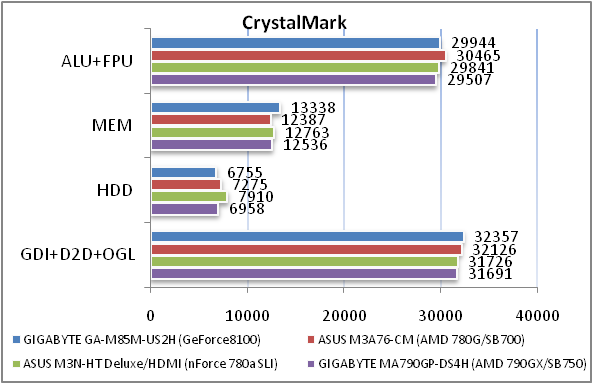

Материнская плата GIGABYTE GA-M85M-US2H показала высокие результаты в тестах, и, что наиболее важно, не допустила провалов производительности. Это свидетельствует о стабильной и хорошо отлаженной версии прошивки BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer)

16-bit, 44 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.09 -0.12

Очень хорошо

Уровень шума, дБ (А)

-84.7

Хорошо

Динамические диапазон, дБ (А)

84.8

Хорошо

Гармонические искажения, %

0.131

Средне

Гармонические искажения + шум, дБ(A)

-52.8

Плохо

Интермодуляционные искажения + шум, %

0.256

Средне

Взаимопроникновение каналов, дБ

-83.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.305

Средне

Общая оценка



Хорошо

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12 -0.22

Очень хорошо

Уровень шума, дБ (А)

-86.5

Хорошо

Динамические диапазон, дБ (А)

85.3

Хорошо

Гармонические искажения, %

0.0049

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.9

Средне

Интермодуляционные искажения + шум, %

0.0016

Очень хорошо

Взаимопроникновение каналов, дБ

-81.0

Очень хорошо

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка



Очень хорошо

Что ж, Realtek ALC888 Показывает достаточно неплохие результаты. Следовательно, обвязка звукового тракта выполнена не хуже, чем на других материнских платах с таким же звуковым чипом.

Тестирование интегрированного графического адаптера NVIDIA GeForce 8200

Обзор и тестирование материнской платы GIGABYTE GA-M85M-US2H

Настало время проверить производительность встроенного графического адаптера.

Тестирование интегрированных графических ускорителей и сравнение их возможностей с полноценной бюджетной видеокартой ASUS EAH4350 SILENT/DI/512MD2 проводилось в связке с процессором Phenom X4 9550.

GIGABYTE M85M-US2H

GIGABYTE GA-MA78GPM-DS2H

GIGABYTE GA-MA790GP-DS4H

ASUS M3N WS

ASUS EAH4350 SILENT/DI/512MD2

NVIDIA GeForce 8200

Radeon HD 3200 + SidePort

Radeon HD 3300 + SidePort

NVIDIA GeForce 8200

Radeon HD 4350

PCMark'05

Graphics

2755

3607

3912

2803

4694

Futuremark 3DMark'05

3DMark Score

2379

3676

4366

2348

4856

CPU Score

13695

13632

13308

13324

Н. д.

Futuremark 3DMark'06

3DMark Score

1225

1694

2070

1210

2312

SM2.0 Score

416

540

673

408

775

HDR/SM3.0 Score

439

652

795

436

873

SmartFPS. com 1.8 (NO AA/AF), fps

Battlefield 2 800x600

255,8

63,1

83,4

43,7

119,4

Battlefield 2 1024х768

32

49

63,8

36,7

135

Serious Sam 2 800x600

40,7

51

64,5

40,6

81,3

Serious Sam 2 1024х768

31,8

37,7

48,5

31,5

63,0

Quake 4 800x600

25

33,6

43,2

27,3

65,8

Quake 4 1024х768

17,1

26,2

33.8

19,1

47,8

Prey 800x600

36,6

42,9

55

38,3

59,0

Prey 1024х768

25,6

33,1

42,6

27,5

46,7

К сожалению, интегрированный графический адаптер NVIDIA GeForce 8200 не является лидирующим по производительности продуктом в своей категории, но он все еще показывает неплохие результаты. Благодаря технологии NVIDIA Hybrid SLI его можно объединить с дискретной видеокартой в режиме GeForce Boost или Hybrid Power. Первый режим позволит повысить производительность видеоподсистемы, а второй – уменьшить энергопотребление системы.

Выводы

Итак, пришло время ответить на поставленный в начале статьи вопрос. По итогам обзора и результатам тестов мы можем смело сказать, что материнская плата GIGABYTE GA-M85M-US2H Является одним из лучших продуктов в этой ценовой категории. Она сочетает в себе богатый набор функций, поддержку современного оборудования, качественную сборку и невысокую цену. Благодаря поддержке всех современных процессоров AMD и видеокарт стандарта PCI-e 2.0 на основе данной материнской платы можно создать достаточно мощную игровую станцию. Создание RAID-массивов поможет ускорить работу дисковой подсистемы либо же увеличить надежность хранения данных – любая из этих функций будет полезна при организации домашнего сервера. Набор функций из Easy Energy Saver и Hybrid Power в сочетании с технологией Ultra Durable 3 позволит в значительной мере экономить потребление электроэнергии. Наличие порта HDMI позволит организовать домашний кинотеатр без лишних проблем, а порт LPT позволит использовать старый добрый принтер. И все это при очень приемлемой стоимости – ну разве не замечательно?

Достоинтсва:

    хорошее соотношение цена\функциональность; поддержка RAID-массивов; поддержка NVIDIA Hybrid SLI; поддержка всех современных актуальных видеовыходов; хорошие возможности разгона.

Недостатки:

    Недостаточно эффективная система охлаждения; возможна блокировка SATA-портов габаритной видеокартой; скромная комплектация.
