ATI Radeon X800XL – Золотая середина между ценой и качеством в лице ATI

По своей сути платы ATI Radeon X800XL очень похожи на ускорители ATI Radeon X800XT, так как отличаются от них только частотами работы.

Если посмотреть на эту таблицу, то сразу же становится понятно, что новый продукт гораздо ближе к ATI Radeon X800XT, нежели к ATI Radeon X800 Pro, а также обладает большей частотой графического ядра по сравнению с NVIDIA GeForce 6 6800GT при том же количестве пиксельных и вертексных конвейеров. Плюс ко всему новый чип R430 производится по 0,11 мкм техпроцессу, а значит, потребляет меньше энергии и имеет хороший потенциал для разгона. Единственным минусом ATI Radeon X800XL можно назвать отсутствие поддержки шейдерной модели третьей версии, но и это вряд ли можно назвать серьёзным минусом, так как  игр с поддержкой третьих шейдеров ещё не так много, а обязательная их поддержка потребуется не раньше, чем через пару лет.

В нашем сегодняшнем обзоре мы рассмотрим плату на базе ATI Radeon X800XL с шиной PCI-Express от компании Sapphire.

В последнее время от компании Sapphire появляется всё больше и больше интересных решений, которые привлекают внимание пользователей своей нестандартностью. Для примера, в ближайшее время ожидается выход новой системы охлаждения на базе жидкого металла, которая должна работать лучше, чем система водяного охлаждения, но речь сейчас не о ней.

Как и многие продукты от Sapphire, плата ATI Radeon X800XL поставляется в стандартной коробке с фирменным дизайном компании и прорезанным окошком с задней стороны, через которое видно саму плату. Забегая вперёд, скажем, что понять, с какой именно системой охлаждения поставляется плата, находящаяся в коробке, достаточно сложно, поэтому посмотреть через это окошко на саму плату перед покупкой не помешает.

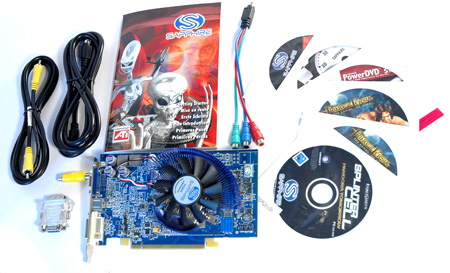

Внутри коробки находится комплект поставки, хорошо знакомый по другим продуктам от Sapphire. В него входят 6 дисков, документация и комплект необходимых проводов. Далее мы приводим полный список предметов из комплекта поставки.

1) Сама плата.
2) Переходник для подключения телевизора через компонентный видеовход (HDTV).
3) Переходник S-Video - > Composite.
4) Переходник DVI-I -> D-Sub 15.
5) Провод S-Video.
6) Провод Composite.
7) Провод S-Video.
8) Документация (без русского языка).
9) Диск с драйверами.
10) Диск с утилитой для разгона видеокарты.
11) Диск с PowerDVD-проигрывателем.
12) Диск с игрой SlpinterCell – Pandora Tomorrow.
13) Два диска с игрой Prince Persia –Sands Of Time.

Комплект поставки можно охарактеризовать как средненаполненный, но все находящиеся в нём предметы имеют полное право находиться в “правильном комплекте поставки”, поэтому ретейл Sapphire Radeon X800XL можно смело назвать хорошим. Схема подключения телевизора с помощью присутствующих в комплекте проводов и переходника достаточно удобна, так как не требует покупки никаких дополнительных устройств, однако при нехватке длины провода докупить его можно в любом киоске, так как он абсолютно стандартен. А теперь плавно переходим к рассмотрению платы.

Не все знают, что компания Sapphire является поставщиком плат для самой компании ATI, поэтому сказать, что Sapphire сделала плату на оригинальном дизайне ATI будет слишком сложно, так как Sapphire и ATI – очень хорошие партнёры, и делать собственные дизайны PCB для Sapphire не нужно. Плата выполнена на синем текстолите, весьма стандартном для всей новой серии ATI на базе чипов R430.

Модули памяти и центральный чип имеют раздельное охлаждение. При этом на центральном чипе установлен кулер  Zalman VF700, созданный специально для видеокарт. Кулер обладает пониженными шумовыми характеристиками от 18 до 28 дБ, так как скорость вращения вентилятора находится в пределах 1350 – 2650 об/мин. Кулер покрашен в цвет текстолита видеокарты, поэтому выглядит с ней одним целым.

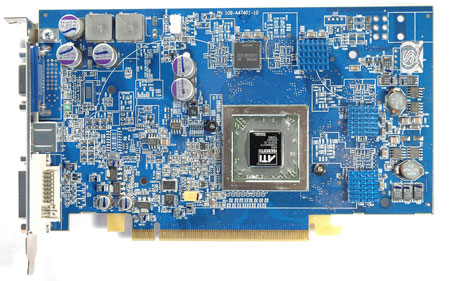

Вообще, дизайн PCB для всей серии PCI-Express карт не сильно отличается друг от друга, начиная от плат X800 и заканчивая платами на X850XT. Меняются только цепи питания и мелочёвка для обводки чипа, все остальные элементы, например, расположение чипа, расположение модулей памяти, разъёмы и многое другое, остаются на своём стандартном месте. Что же касается синего цвета текстолита, то он стандартен для большинства плат на базе чипа R430, но это не означает, что ATI перешла с красного цвета на синий. Как видно, на плате не установлен разъём для подключения дополнительного питания, и это означает, что 75 Ватт, передаваемых через шину PCI-Express, вполне достаточно для обеспечения энергией видеоплаты. Это абсолютно логично, если учесть, что чип сделан по 0,11мкм технологии и потребляет меньше электричества, чем его 0,13мкм собратья.

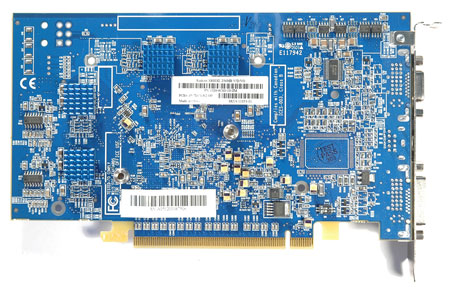

C задней стороны платы, на чипах памяти, также установлены отдельные радиаторы, поэтому систему охлаждения памяти можно считать эффективной. Также можно заметить разведённое место под чип RageTheater, но в нашей комплектации данный чип установлен не был.

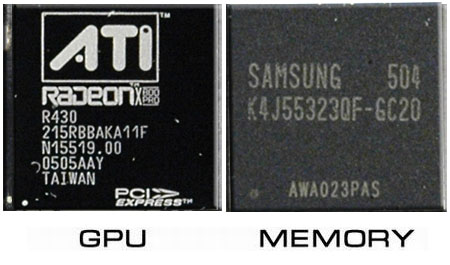

Графический процессор R430 произведён на 50 неделе 2005 года, что соответствует началу февраля и имеет ревизию AAY. Обратите внимание на модель чипа – Radeon X800Pro. Значит, чип изначально планировался как 12-конвейерный, и под 16-конвейерный Radeon X800XL расчёта не было, однако процент выхода годных чипов по 0,11 технологии с конвейера сделал возможным использование данных процессоров в картах с 16 конвейерами. Вообще, обкатка чипов на новом техпроцессе всегда даёт возможность использовать чипы с битыми конвейерами в более дешёвых решениях, так как первое время техпроцесс не отлажен, и процент битых VPU довольно высок. Но со временем процент годных чипов увеличивается и даёт возможность для производства карт с полным потенциалом мощности. X800XL является явным тому подтверждением. Возможно, чипы для X800XL прошли тест на работу всех 16 конвейеров, но не прошли тест по частоте, ведь X800XL работает на частоте в 400 МГц, а это на 100 МГц медленнее X800XT. C другой стороны, платы на базе X800XT выпускаются на старом добром R423, а R430 не используется в картах старше, чем X800XL. Поэтому сделать какие-либо выводы о разгонном потенциале данных чипов весьма непросто.

8 модулей памяти производства Samsung имеют маркировку K4J55323QF-GC20. Данные модули GDDR-3 стандарта сейчас устанавливаются на 90% всех видеокарт, оснащённых GDDR-3, – видимо, соотношение цены и качества этих модулей не оставляет производителям другого выбора. Судя по этой маркировке, память имеет время отклика в 2.0 нс, что примерно соответствует 500 МГц (1000 МГц  DDR), при этом память работает на частоте в 490 МГц (980 МГц DDR). Снова сложно что-либо сказать о потенциале разгона по этим параметрам, ведь данные модули – самые медленные в серии, а это значит, что они делаются на одном конвейере с куда более прочными по частоте чипами.

Вот и пришло время для самой интересной части, ведь не может установка правильной системы охлаждения в сочетании с неоднозначными чипами не показать интересных результатов. В нашей лаборатории плата стабильно заработала на следующих частотах:

Конечно же, до ATI X800XT чип не дотянул, но разница в стоимости между X800XL и X800XT куда сильнее, чем этот разрыв. Что же касается памяти, то её разгон не только обогнал родную частоту X800XT, но и перегнал даже её стандартный потенциал для разгона. В целом, мы бы охарактеризовали разгонные возможности Sapphire X800XL как весьма перспективные и стоящие внимания.

Нашего тестовый стенд состоит из следующих компонентов:
• процессор Intel Pentium 4 3.4 ГГц  Extreme Edition Hyper-Threading;
• материнская плата Inlel D925XCV (1 Гбайт DDR2 533МГц DualChannel, PCI-Express 16x);
• жёсткий диск Seagate Barracuda ATA IV 7200 rpm;
• блок питания PowerMan 520Wt.
