Обзор barebone-системы Shuttle XPC SB61G2

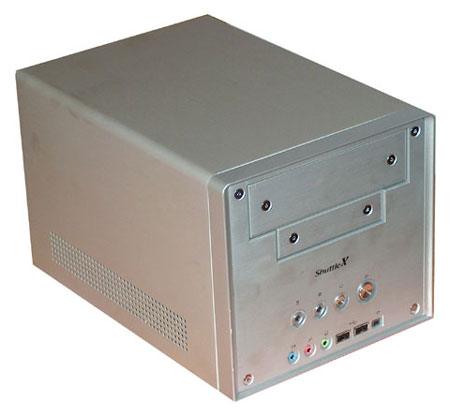

SB61G2 не назовешь шедевром дизайнерского искусства. Скромный серебристый ящик с абсолютно плоской и лишенной каких-либо броских деталей передней панелью. На ней – две кнопки, два индикатора,  три звуковых разъема, два порта USB и один маленький четырехконтактный разъем FireWire. Ну и, разумеется, есть еще один отсек для CD-ROM и внешний отсек 3,5” для дисковода. Боковые стенки так же серы и невыразительны, как и передняя панель. В нижней их части – вентиляционные отверстия.

А вот задняя панель стоит того, чтобы остановиться ее устройстве поподробнее. На ней нет LPT-порта, нет и второго COM, зато есть целых четыре разъема USB, шестиконтактный разъем FireWire, RJ-45, 15-контактный выход встроенного видеоядра, три стандартных звуковых миниджека, а также  два разъема SPDIF – in и out. Расположены они в верхней части панели, прямо над заглушками слотов расширения, что выглядит довольно непривычно. Еще на задней панели есть два вентилятора – один восмидесятимиллиметровый корпусной, и один маленький, вдвое меньшего диаметра, служащий для охлаждения блока питания, расположенного внутри корпуса, у его боковой стенки.

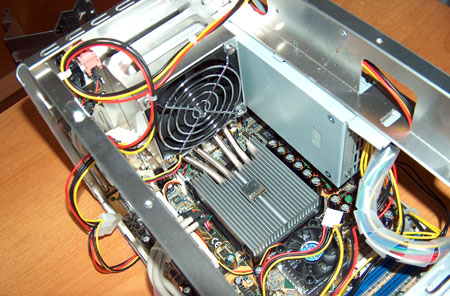

Крышка корпуса снимается без помощи отвертки, и первое, что бросается в глаза после открытия корпуса – отсутствие вентилятора на радиаторе, охлаждающем процессор. Нет-нет, Shuttle не придумала технологию, которая позволяет обойтись пассивным охлаждением Pentium 4. Просто в SB61G2 процессор охлаждается кулером, оснащенным теплоотводящими трубками (heat pipes). Shuttle называет эту технологию I. C.E. (Integrated Cooling Engine).

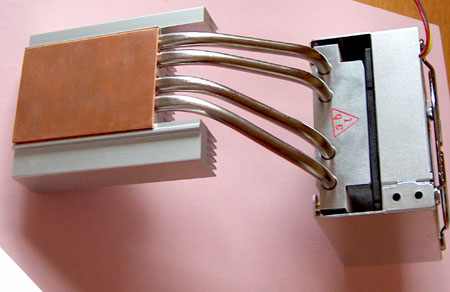

Принцип его действия прост – к медной подошве нижнего радиатора плотно прижаты  закрытые с обоих концов алюминиевые трубки, внутри которых – жидкость, вскипающая при температурах, близких к процессорным. К сожалению, информация о том, какая жидкость используется именно в этих трубках, какое внутри трубок давление, и какова температура кипения жидкости, недоступна, так что это может оказаться как обычная вода, так и какой-нибудь ацетон.  При нагревании жидкость вскипает, забирая при этом тепло, и испаряется, чтобы сконденсироваться в верхней, более холодной части, отдав ей тепло, и стечь вниз для того, чтобы снова испариться. Такие трубки довольно давно применяют в кулерах различные компании, например, Cooler Master, однако в barebone-системах они применены, пожалуй, впервые. Главное их достоинство в том, что,  обладая небольшим термосопротивлением и хорошей теплопроводностью, они обеспечивают эффективный отвод тепла из околопроцессорной зоны.

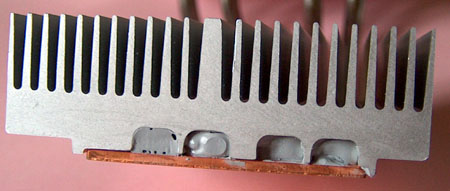

Радиатор в верхней части трубок состоит из многочисленных довольно тонких алюминиевых ребер, и к тому же обдувается вентилятором, который по совместительству выполняет еще и роль единственного корпусного, вытягивая из корпуса горячий воздух. Удачный ход, позволяющий уменьшить количество вентиляторов, и при этом не лишать корпус свежего воздуха. Нижний радиатор также помогает охлаждению, хотя ребер у него меньше, и они куда более толстые. Качество обработки медного основания и качество соединения подошвы, радиатора и трубок сомнений не вызывают.

Крепление охладителя к стандартной пластмассовой рамке Socket 478 осуществляется с помощью стальной пружинистой пластины, которая очень легко устанавливается и снимается, и при этом надежно прижимает радиатор к процессору. Правда, перед установкой процессора корзину для накопителей лучше снять, так как она наполовину закрывает радиатор и крепление.
Максимальная скорость вращения корпусного вентилятора невысока – всего 3,5 тыс. об/мин, однако шумит он даже при такой скорости неслабо. К счастью, SB61G2 оснащена системой контроля скорости вращения вентилятора, и до максимальной скорости он раскручивается крайне редко, что не может не радовать.

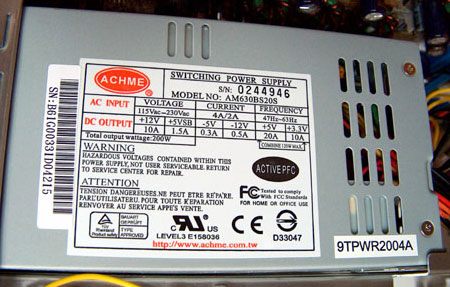

Блок питания же такой системой не оснащен, правда, и шумит не очень сильно. Его мощность – 200 Вт (из которых 80 Вт приходятся на шины 3,3 и 5 В), выпущен он компанией ACHME, и весит, надо сказать, немало, что опять-таки неплохо, так как является косвенным признаком качества БП.

В корзине для накопителей есть место для одного пятидюймового устройства, и для двух трехдюймовых, так что вы, в принципе, можете поставить туда два жестких диска. Правда, проблему недостаточного их охлаждения придется решать самостоятельно.

Ну а материнская плата этой системы достойна только самых позитивных характеристик. Во-первых, она построена на чипсете i865G, что означает и поддержку процессоров с частотой FSB 800 Мгц, и работу с двухканальной памятью DDR400, и… В общем, это много что означает, однако повторяться нет смысла, о i865G мы уже писали (http://www. ferra. ru/online/system/25235/) На плате есть один слот PCI, один слот AGP, два слота DDR, два разъема UATA и два – Serial ATA. Пожалуй, это первая barebone-система с возможностью подключения дисков Serial ATA. Кроме того, на плату установлены звуковой кодек ALC650, сетевой контроллер Realtek 8100B, а также контроллер FireWire, реализованный чипом VIA VT6307.

Северный мост чипсета закрыт радиатором и вентилятором, что, конечно, отрицательно скажется на уровне шума, но является в данном случае необходимой мерой. Стабилизатор питания процессора состоит из 12 конденсаторов, 8 из которых имеют емкость 3300 мкФ, остальные вмещают по 1500 мкФ.

Конечно, плата с таким количеством интегрированных устройств при таком малом размере не может не иметь огрехов в разводке, однако, поскольку собираются и разбираются barebone-системы нечасто, эти погрешности вполне можно простить. Сборка системы удобна, если демонтировать корзину для накопителей. Шансов порезаться об алюминий корпуса у вас не будет, слишком хорошо обработаны края и выступы.

BIOS Setup системы содержит довольно большое количество настроек памяти: CAS latency, Active to Precharge delay, RAS to CAS Delay, RAS Precharge, а также Memory Frequency.  Также в разделе Frequency / Voltage control имеется хороший набор оверклокерских возможностей. Изменению поддаются: частота FSB, напряжение питания ядра процессора, напряжение питания памяти, а также напряжение, подаваемое на видеокарту. Кроме того, предусмотрена возможность жесткой фиксации частот PCI и AGP. Такие инструменты – редкость для barebone-систем, и Shuttle за их наличие можно только похвалить. Еще одна важная функция, доступная прямо из BIOS Setup – изменение режима работы вентиляторов. Можно положиться на функцию Smart Fan, можно задать режим работы вентилятора вручную. Пороговая температура, после достижения которой система начинает увеличивать скорость вращения вентилятора, также поддается изменению.

SmartFan не дает кулеру особенно разогнаться, а температура процессора P4 2,53 ГГц даже с установленной внутри корпуса мощной видеокартой ни разу не превысила 55 градусов. Все остальные важные температуры – жесткого диска, памяти – также не превышают безопасных норм. Все подсистемы работают нормально, звуковой кодек исправно выдает свой неплохой звук. И даже оверклокинг вполне возможен – мне без проблем удалось заставить свой процессор работать на частоте шины 166 Мгц.

Результаты же тестирования вполне прогнозируемы. Именно так должна вести себя система на i865G с процессором P4 2,53 ГГц. Возможно, кому-то одного слота PCI и будет мало, но большинству пользователей эта система вполне подойдет. У нее есть все, что нужно barebone-системе, и даже чуть-чуть больше, а ее характеристикам позавидует большинство «больших» ПК. Отличная система с отличными возможностями – чего еще желать?
