Gigabyte 3D1 – полная коробка замечательного железа

Совсем недавно мы рассмотрели работу SLI на примере материнской платы от Gigabyte на базе N-Force 4 и двух видеокарт Gigabyte GeForce 6600GT 128Mb. Как показала практика, технология SLI способна увеличить производительность двух ускорителей на базе графических процессоров NVIDIA 6600GT до уровня одиночной платы NVIDIA GeForce 6800GT, находящейся в следующем ценовом диапазоне, более того, Gigabyte GeForce 6600GT 128Mb в режиме SLI в некоторых тестах с лёгкостью обходила 6800GT. Но в случае с вышеописанным решением оставалось несколько вопросов: первый – это необходимость покупки абсолютно идентичных плат, как правило, идущих с идентичным комплектом поставки. Второй – немалая цена комплекта при покупке всех необходимых компонентов по отдельности.

Видимо, задумавшись над этим, компания Gigabyte решила выпустить на рынок своё Bundle решение – Gigabyte 3D1 Limited Edition. В данный комплект входит материнская плата GA-K8NXP-SLI, WiFi 802.11g адаптер и специализированная видеокарта Gigabyte GV-3D1, о которой и пойдёт речь в этом обзоре.

Для того, чтобы лучше себе представлять объект нашего сегодняшнего тестирования, давайте взглянем на таблицу спецификаций:

Как можно заметить, почти в каждой строке – не совсем понятная спецификация. Сразу скажем, что это связано с установкой двух раздельных видеоподсистем на одну видеоплату, то есть перед нами – одна печатная плата с расположенными на ней двумя графическими процессорами и памятью для них, но об этом позднее, так как всё нужно рассматривать по порядку.

Коробка, в которой поставляется весь пакет оборудования 3D1, очень сильно напоминает по внешнему виду коробку материнской платы GA-K8NXP-SLI в одиночном исполнении.

Но отличия есть, и их довольно много. В первую очередь, сквозь специальную прорезь виден основной элемент 3D1 – видеокарта Gigabyte GV-3D1. Далее, цвет коробки стал иметь жёлтый оттенок и очень сильно изменился дизайн передней картинки. На ней теперь изображён логотип комплекта в виде герба 3D1.

Коробка всё так же состоит из двух частей и раскладывается на две половинки, в одной из которых лежит материнская плата со всем комплектом поставки, а в другой всё дополнительное оборудование, включая видеокарту.

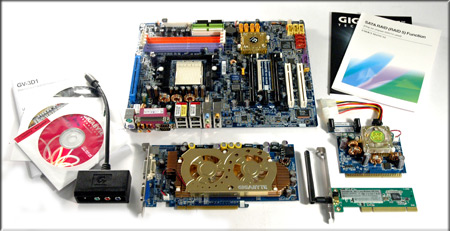

Если же описывать комплект более подробно, то ниже мы приводим список всех предметов, обнаруженных нами внутри коробки:

1) Материнская плата GA-K8NXP-SLI.
2) Видеокарта Gigabyte GV-3D1.
3) WiFi 802.11g Ethernet адаптер.
4) Модуль стабилизации напряжения DPS.
5) U-образная плата/переходник для соединения карт от NVIDIA в SLI систему.
6) 8 шлейфов для подключения S-ATA устройств.
7) 1 шлейф для подключения Ultra-DMA 133 устройств.
8) Шлейф для подключения дисковода.
9) Металлическая вставка в корпус с прорезями под выходы GA-K8NXP-SLI.
10) Переходник для подключения питания к S-ATA устройствам.
11) Переходник для подключения дополнительного питания к PCI-Express видеокарте (6-pin).
12) Переходник для подключения видео платы к телевизору S-Video -> Composite and Component.
13) Компакт диск с драйверами для материнской платы.
14) Компакт диск с драйверами для видеокарты.
15) Компакт диск с игрой Joint Operations.
16) Компакт диск с игрой Thief – Deadly Shadows.
17) Буклеты с документацией.

Как можно заметить, комплект поставки включает в себя и все опции GA-K8NXP-SLI, и всё, что есть в retail-поставке видеокарты Gigabyte GeForce 6600GT. Дополнением можно назвать только переходник для подключения дополнительного питания. Всё в целом – комплект весьма немалых размеров, полный функционального железа, но с небольшим пакетом программного обеспечения. Последнее весьма неплохо для России, так как снижает общую стоимость всего комплекта Gigabyte 3D1.

Как уже упоминалось ранее, материнскую плату мы рассмотрели в нашем предыдущем обзоре, так что сейчас самое время перейти к рассмотрению видеокарты Gigabyte GV-3D1.

Как уже упоминалось ранее, плата может по праву считаться весьма нестандартным решением, и на то есть немало причин. С другой стороны, всё, что мы сейчас считаем нестандартным, может стать абсолютно обыденным через некоторое время, когда другие производители смогут выпустить аналогичные решения. Нестандартность Gigabyte  GV-3D1 заключается в наличии двух графических процессоров и всех их подсистем на одной PCB. Фактически, на одной печатной плате размещены две абсолютно независимые платы вместе с синхронизирующим переходником от NVIDIA. Как вы понимаете, для нормальной работы данной платы необходима материнская плата с поддержкой SLI-технологии. Более того, эта поддержка должна быть реализована особым образом, так как Gigabyte  GV-3D1 устанавливается в разъём PCI-Express 16x, имеющий две раздельные линии PCI-Express 8x в разводке. Пока что подобный разъём имеется только на Gigabyte GA-K8NXP-SLI и ни у кого более, правда, по утверждениям Gigabyte, все их будущие материнские платы с поддержкой SLI будут иметь эту возможность. Фактически же это означает, что на настоящий момент видеокарта Gigabyte  GV-3D1 работает только с одной моделью материнской платы от Gigabyte и не будет работать ни с какими материнскими платами от других производителей – ни сейчас, ни в будущем. То, что это нехорошо, и ежу понятно, а вот насколько это плохо – большой знак вопроса. Ведь замена материнской платы обычно влечёт за собой полный апгрейд всех комплектующих, да и компьютеры мы чаще всего продаём целиком, а не по частям, поэтому вряд ли отсутствие возможности установки Gigabyte GV-3D1 на другие платформы можно считать серьёзной  потерей, с учётом того, что продаётся она только в комплекте с материнской платой GA-K8NXP-SLI.

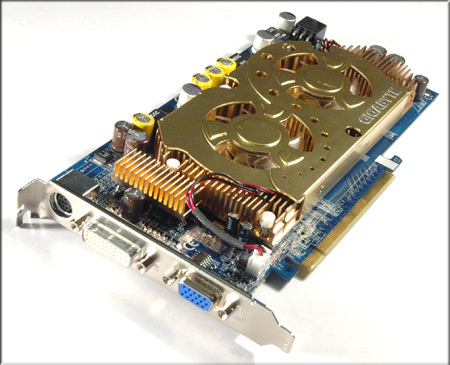

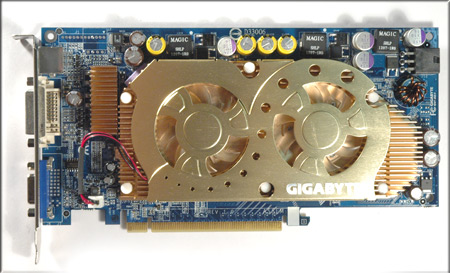

Сама плата имеет традиционный для Gigabyte синий цвет текстолита. Так как решение уникальное, то и все остальные части явно не имеют своих аналогов. Дизайн PCB не соответствует никакому референс-дизайну, кроме своего собственного. Система охлаждения также не имеет аналогов.

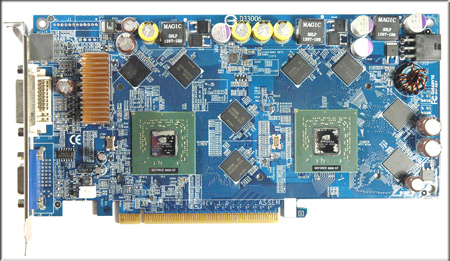

Если же снять радиаторы, то взору предстаёт совсем нестандартная картина, больше напоминающая подделку из фотошопа, чем настоящую плату. Восемь модулей памяти расположены по четыре вокруг каждого графического процессора, причём расположены под углом в 45 градусов. Изначально это воспринимается как дизайнерский изыск, но реально инженеры Gigabyte разместили их таким образом для удобства разводки.

Два графических процессора абсолютно идентичны друг другу и расположены на одном уровне. Плате стало явно мало пропускной способности PCI-Express по питанию, поэтому на плате для него присутствует дополнительный разъём. Вообще, если присмотреться к дизайну PCB, то можно заметить, что PCI-Express разъём поделён ровно на две равные части между графическими процессорами, да и сама плата как бы поделена на две равные части.

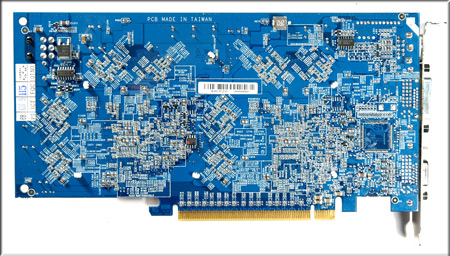

С обратной стороны Gigabyte GV-3D1 элементная база содержится в минимальных количествах. Для установки чипа видеоввода сделана разводка, но сам чип не установлен, что говорит нам о возможных модификациях данной платы с ViVo. Также плата может иметь любые комбинации видеовыходов, так как у крепёжной планки есть распайка и под DVI и под D-Sub коннекторы, но Gigabyte GV-3D1 оборудована одним DVI и одним D-Sub выходом, а также одним выходом S-Video для подключения телевизора.

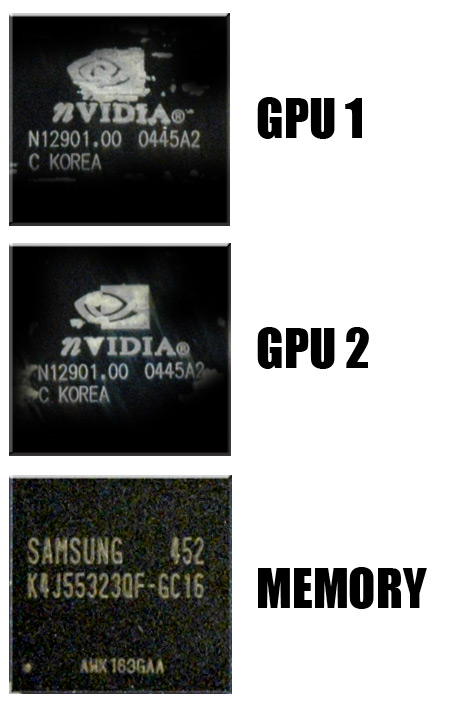

Оба графических процессора имеют маркировку GeForce 6600GT и абсолютно не отличаются друг от друга. Так, судя по их маркировке, можно сказать, что оба они произведены на 45 неделе 2004 года, что соответствует середине декабря прошлого года, и имеют степпинг A2. Получается, что чипы сошли с конвейера в Корее меньше двух месяцев тому назад. Оба графических ядра работают на частоте в 500МГц, что соответствует спецификациям для NVIDIA GeForce 6600GT. Также данные графические процессоры абсолютно стандартны, и используются для создания плат на базе NVIDIA GeForce 6600GT с одним процессором.

8 модулей памяти в форм-факторе BGA производства Samsung имеют маркировку K4J55323QF-GC16, и, соответственно, имеют время доступа в 1.6 нс, что соответствует примерно 600 МГц, тем не менее, память работает на частоте в 563 МГц (результирующая – 1125 МГц), что означает некоторый запас по мощности. Вообще, данный факт довольно забавен, так как стандартная частота работы памяти для NVIDIA GeForce 6600GT составляет всего лишь 500 МГц (1000 МГц). К примеру, ускоритель Gigabyte GeForce 6600GT, рассмотренный в нашей предыдущей статье по SLI технологиям и являющийся по своей сути однопроцессорным братом для рассматриваемой сегодня карты, имеет более дешёвые модули памяти K4J55323QF-GC20, способные работать и работающие на официальной для 6600GT частоте в 500 МГц без запаса прочности. По своей сути, Gigabyte GV-3D1 должен иметь прирост производительности из-за более высокой частоты памяти по сравнению с Gigabyte GeForce 6600GT в режиме SLI, но это покажут только тесты.

Энергопотребление одной платы NVIDIA GeForce 6600GT составляет примерно 70 Вт, поэтому нетрудно подсчитать, что для работы двух плат потребуется 140 Вт, а это на 65 Вт больше, чем способен пропустить через себя PCI-Express разъём, поэтому подключение дополнительного питания просто необходимо. Но для одной платы на базе 6600GT дополнительное питание не требуется. Мы заподозрили, что видеокарта Gigabyte  GV-3D1 использует стандартные BIOS от стандартных плат, поэтому об увеличившемся энергопотреблении знать не знает и никаких систем защит от этого не имеет, в особенности при использовании Reference драйверов от NVIDIA. Так оно и есть. Даже если вы забудете подключить разъём дополнительного питания, плата запуститься на полную мощность обоими процессорами и будет кушать электроэнергию по полной программе. Никакой защиты от этого нет. То есть, сжечь материнскую плату, просто включив всё это в сеть без разъёма дополнительного питания, можно легко и непринуждённо.

Также есть еще один маленький пунктик SLI технологии, который просто необходимо еще раз напомнить всем читателям. Уже так всем приевшаяся возможность вывода 2D изображения на два одновременно монитора или телевизор плюс монитор при работе SLI технологии отключается – совсем. То есть, или D-Sub, или DVI, или TV-Out – по отдельности. Если же нужно вывести изображение на два выхода, то нужно отключить SLI через контрольную панель драйверов и перезагрузить компьютер. Кстати сказать, после отключения SLI, становятся доступными сразу три устройства для вывода, хотя к реальным выводам видеокарты подключены только два.
