Cравним материнские платы от двух известнейших производителей – ABIT и ASUS – с использованием Socket754. Со времен появления первых процессоров Athlon ThunderBird компания VIA создает чипсеты для всех процессоров компании AMD. Именно материнские платы на базе чипсетов VIA чаще всего используются в компьютерах, оснащенных процессорами AMD Athlon. В свою очередь, компании, производящие материнские платы – ASUS и ABIT (впрочем, как и многие другие производители материнских плат) – создают платы на базе этих чипсетов и продают их конечному пользователю. За последние несколько лет мы видели чипсеты от KT133 до KT600 для процессоров семейства AMD Athlon K7, но время не стоит на месте, и совсем недавно компания AMD выпустила на рынок процессоры нового семейства K8, или AMD x64.
В этом обзоре мы сравним материнские платы от двух известнейших производителей материнских плат – ABIT и ASUS – с разъемомSocket754. Этот разъем предназначен для процессора AMD Athlon x64 c одноканальным контроллером памяти.
Итак, в правом углу ринга находится компания ASUS и их представитель ASUS K8V Deluxe, в другом – компания ABIT с продуктом ABIT KV8-MAX3. Кто же победит? ASUS K8V Deluxe
Первая плата, которая участвует в нашем сравнении, произведена компанией ASUS и называется ASUS K8V SE Deluxe. Давайте рассмотрим ее более подробно. Упаковка материнской платы не несет на себе ничего выдающегося. Это стандартная коробка из плотного картона, имеющая размеры 335 х 260 х 65 мм, выполненная в коричневых тонах.

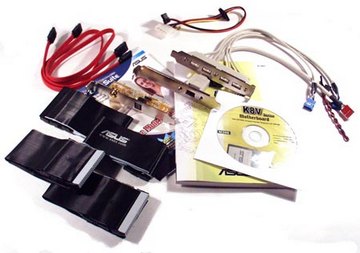

Если коробку открыть, то перед глазами оказывается весь комплект поставки, лежащий весьма неупорядоченно. Далее идет картонная переборка, за которой лежит сама материнская плата в антистатическом пакете. В комплект поставки материнской платы входят следующие компоненты:

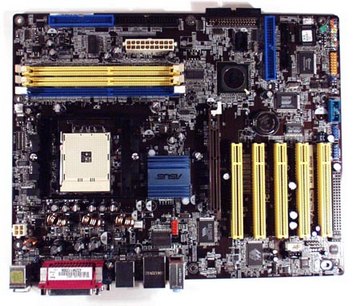

• два обыкновенных IDE-80 шлейфа на два устройства для подключения жестких дисков (черные, XXX мм); Общее описание Переходя к описанию самой материнской платы, хотелось бы отметить, что данный продукт ASUS предназначен для тех эстетов, которые считают, что материнская плата должна быть исключительно простой. Никаких ярко выраженных особенностей у материнской платы нет, если, конечно, не считать большого количества портов ввода-вывода. Плата имеет темно-коричневый цвет текстолита и размеры 305х244 мм. Socket 754 для установки процессора расположен на достаточном удалении от всех элементов, мешающих установке системы охлаждения процессора, и имеет параллельное слотам PCI расположение. Стабилизатор питания, судя по количеству конденсаторов, можно оценить как средний, так как больших конденсаторов всего 3, а малых 8, при этом есть места, куда конденсаторы не впаяны. Северный мост расположен рядом с процессором и имеет пассивное охлаждение. Микросхема северного моста имеет маркировку K8T800 и произведена на 49 неделе 2003 года, что соответствует середине декабря. Между микросхемой чипсета и радиатором присутствует качественная термопаста. Микросхема южного моста VT8237 не обладает системой охлаждения. На материнской плате установлены 3 разъема для установки модулей DDR-памяти. Поддерживается установка до 3 Гбайт PC3200 (DDR400) памяти, тремя модулями по 1 Гбайту. Существуют некоторые рекомендации от производителя по установке двусторонних и односторонних модулей (с ними можно ознакомиться в документации к материнской плате). Первый разъем для модулей памяти окрашен в синий цвет, в то время как два других – в желтый. Этот факт не означает, что плата поддерживает двухканальный доступ к памяти, как привыкли думать многие пользователи, а значит только то, что первый разъем синий. Слоты расширения и питание На плате установлено семь слотов расширения (1xAGP, 5xPCI, 1xWiFi). AGP-слот поддерживает карты с питанием в 1.5 В (AGP 4x, AGP 8x). Видеоплаты с питанием в 3.3 В не поддерживаются (AGP 1x, AGP 2x). Пять слотов PCI расположены сразу же за слотом AGP, первый слот считается от слота AGP. Стоит отметить, что первый слот PCI настолько плотно прилегает к слоту AGP, что установка в PCI-слот карты практически невозможна при установленной AGP-карте. Последний слот PCI также блокируется, если установить плату расширения в WiFi-слот - он нужен для установки платы расширения с поддержкой WiFi, которая производится только ASUS. Материнской плате требуется дополнительное питание, подключаемое с помощью 4-Pin разъема от блока питания. Контроллеры жестких дисков и RAID
Совокупно при использовании всех контроллеров установленных на плате можно подключить до 10 IDE-устройств. При этом 6 устройств могут быть UltraATA 133/100 c 40 контактными разъемами, а 4 устройства – S-ATA. Две линии UltraATA 133, встроенные в южный мост, представляют собой классический контроллер жестких дисков. Также на плате установлено два RAID-контроллера. Один из них встроен в южный мост и контролирует две линии S-ATA, второй основан на чипе Promise PDC20378 и контролирует еще две S-ATA линии, плюс одну линию UltraATA 133/100. Звуковая система Установка шестиканального звука на современные материнские платы уже становится классикой жанра. Встроенный звук на ASUS K8V SE основан на чипе ADI AD1980 SoundMAX с поддержкой SPDIF-выходов. Три выхода карты выведены на заднюю панель, при этом функции выхода выбираются на уровне драйверов. Например, разъем может использоваться для линейного входа, а может – для выхода на фронтальные колонки. Если подключить шестиканальную акустическую систему, то карта остается без внешних входов. Также на заднюю панель выведен один разъем (тюльпан) для подключения SPDIF-устройств. Второй разъем SPDIF выведен на отдельный брекет и имеет возможность подключения, как оптическим, так и коаксиальным способом. То есть, на брэкете установлено два разъема SPDIF разных стандартов, но они не могут использоваться одновременно, так как подключены к одному и тому же каналу. Как одну из звуковых функций хотелось бы отметить функцию голосового оповещения состояния BIOS. Вместо стандартного пиканья во время загрузки материнская плата говорит, что с ней все в порядке (или не в порядке). Звук выводится через звуковую карту, но голос все равно довольно неразборчивый и даже для людей, знающих английский, разобрать, что произносится, бывает проблематично. Впрочем, с помощью специальной утилиты эти звуки можно заменить на собственные. Сетевая плата Встроенная сетевая карта поддерживает стандарты 10000 и основана на чипе Marvell 88E8001 Gigabit. Выход сетевой платы находится на задней панели. Порты ввода вывода

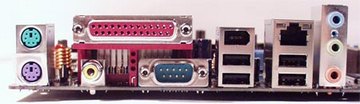

Также на заднюю панель выведены 4 разъема USB. Вместе с разъемами на брекете получается 8 разъемов, то есть 4 USB-линии по 2 разъема. Один разъем IEEE 1394 FireWire также выведен на заднюю панель, второй разъем подключается через брекет. Еще на заднюю панель выведены разъемы 1xLPT, 1xCOM и два разъема PS/2 для подключения мыши и клавиатуры. Системы управления и мониторинга на материнской плате С помощью джамперов на материнской плате можно отключить возможность пробуждения компьютера по запросу от USB-устройства. Также с помощью джампера можно сбросить CMOS. Все остальные настройки регулируются из BIOS, в который можно зайти, нажав на клавишу DEL во время прохождения POST-тестов. BIOS Нам на тестирование попала материнская плата с BIOS от American Megatrends Inc (AMI) версии 2.26. Данная версия немного отличается от версии, описанной в документации. Из BIOS можно включать и отключать устройства ON-BOARD. USB-линии можно отключать по одной, что является весьма полезной функцией. Также из BIOS можно отключить встроенный звук, сетевую карту, FireWire и COM-порты, LPT-порт и MIDI-порт. Контроль прерываний Что же касается контроля над прерываниями (подробная статья на эту тему настоятельно рекомендуется к прочтению - http://www. ferra. ru/online/system/25464/, то здесь есть некоторый минус, так как контроль прерываний в BIOS по слотам отсутствует, то есть проставить приоритеты прерываний из BIOS невозможно, и поэтому схема назначения приоритетов прерываний по слотам является автоматическим. При этом таблица привязки прерываний к слотам является стабильной.
Как можно заметить, в таблице нет USB – это означает, что ветви USB могут садиться на одно прерывание с любым устройством, выбранным в автоматическом режиме системой IRQ Sharing – попросту говоря, на кого бог пошлет. Положительной стороной может считаться возможность отключения ACPI и APIC-контроллеров прерываний. Об особенностях разведения прерываний вы можете прочитать в нашем материале, посвященному этому вопросу. Можно только констатировать, что для создания абсолютно разведенных систем прерываний использование тестируемой материнской платы пригодно с очень большой натяжкой. Возможности разгона Отдельно хотелось бы отметить возможности разгона. Из BIOS можно контролировать частоту фронтальной шины для процессора в диапазоне от 200 МГц до 300 МГц. Уменьшить частоту FSB ниже 200 МГц невозможно. Удивительно, но настроек частоты памяти просто нет. Частота памяти явно берется из SPD и выставляется автоматически, зато можно изменять тайминги памяти (Bank Interleaving, CAS Latency (CL), TRC, TRFC, TRCD, TWR, TRWT, TRAS, TRP, DDR Clock Delay), переключившись в ручной режим. Asus K8V SE позволяет изменять напряжение питания для различных модулей системы – точнее сказать, для ядра процессора, видеокарты, памяти и шины V-Link. Для центрального процессора можно только добавить 0,2 В, при этом питание процессора увеличится с 1,5 В до 1,7 В. Это очень грубая настройка питания. Для DDR напряжение питания увеличивается до 2.8 В с шагом в 0,1 В. Для AGP напряжение питания можно увеличить c 1,5 В до 1,7 В. Напряжение на V-Link увеличивается на 0,1 В – c 2,5 В до 2,6 В. Мониторинг Также на материнской плате присутствует возможность отображения информации о питании. Информация выводится в BIOS и раскладывается по 4 параметрам. Также имеется мониторинг термосенсоров на процессоре и материнской плате и мониторинг вращения кулеров. Контроль скорости вращения кулеров осуществляется фирменной технологией Q-FAN. ABIT KV8-MAX3Переходя к следующему продукту, сразу же хотелось бы сказать, что обе материнские платы не вызвали никаких нареканий в плане качества изготовления и стабильности в работе. Поэтому упоминания об этом в некотором смысле можно считать излишними.
Как и в случае с ASUS K8V SE, материнская плата от ABIT выглядит очень качественным продуктом. Упаковка не содержит никаких излишеств, выполнена в строгом стиле и имеет размеры 355 х 275 х 80 мм.

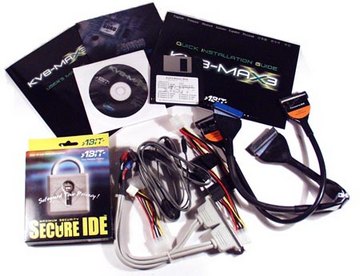

Внутри основной коробки находится еще три поменьше, в которых и содержится весь комплект поставки. Первое, что бросается в глаза, это абсолютный порядок во всем, что лежит внутри. Шлейфы и брекеты лежат в одной коробке, документация – в другой, даже создается впечатление, что материнская плата лежит в третьей, но она всего лишь отделена от верхнего пространства картонной перегородкой. Третьей же коробкой является небольшая картонка с устройством SecureIDE, о котором мы расскажем в отдельном обзоре (www. ferra. ru/online/storage/25516/). В целом, общий комплект поставки выглядит так:
• шлейф IDE-80 в бандаже на два устройства для подключения жестких дисков; Как можно заметить, комплект поставки достаточно полон и вряд ли вызовет какие-то неудобства у пользователей. Смущает только отсутствие в комплекте дополнительного шлейфа IDE-80 для подключения устройств ко второму каналу IDE. Общее описание Переходя к описанию самой материнской платы, хотелось бы сказать, что данный продукт явно предназначен для пользователей, которые не хотят, чтобы материнская плата стояла в системном блоке этаким черным ящиком. Попросту говоря, данный продукт ABIT напичкан различными возможностями и функциями по полной программе. Имеются и шестиканальный звук, и устройства отображения состояния загрузки POST материнской платы. Есть даже система шифрования данных, записываемых на жесткий диск, в реальном времени. Красный цвет текстолита, из которого выполнена материнская плата, выглядит достаточно неплохо, хотя боле темные тона, возможно, смотрелись бы более привлекательно. Но, как известно, на вкус и цвет товарищей нет. Размеры материнской платы составляют 355 х 275 х 80 мм, то есть материнская плата полностью соответствует стандарту ATX и устанавливается в такие корпуса. Socket 754 расположен в самом верху материнской платы по вертикали и точно в центре по горизонтали. Сам разъем имеет горизонтальное расположение, параллельное слотам PCI. Рядом с разъемом для процессора нет никаких крупногабаритных элементов, мешающих установке системы охлаждения. Стабилизатор питания состоит из 12 больших конденсаторов, причём, многие элементы стабилизатора охлаждаются системой OTES. Подобную конфигурацию стабилизатора питания можно назвать отличной. Северный мост имеет маркировку K8T800 и произведен на 38 неделе 2003 года, что соответствует примерно середине сентября. Микросхема северного моста имеет активное охлаждение с помощью контролируемого кулера. Это довольно оригинальное решение, так как обычно кулеры на чипсетах имеют статически зафиксированное количество оборотов. Также в этом месте стоит упомянуть, что материнская плата вдобавок оборудована системой охлаждения OTES, которая предназначена для вывода разогретого воздуха сразу от радиатора центрального процессора за пределы корпуса. Пластмассовый кожух, расположенный в верхней части материнской платы, вмонтирован в панель для портов-ввода вывода вентилятором наружу. Вентилятор системы OTES, как и вентилятор охлаждения северного моста, контролируется из BIOS. Другим концом кожух частично накрывает радиатор процессора. Кожух подсвечен красными светодиодами – небольшой подарок любителям моддинга. Южный мост имеет маркировку VT8237 и установлен в нижней части материнской платы. Микросхема южного моста не оснащена системой охлаждения. Материнская плата имеет три разъема для установки модулей памяти – они имеют черный цвет и поддерживают установку небуферизованных модулей DDR-памяти стандарта PC3200 (DDR 400) объемом до 1 Гбайта. Слоты расширения ABIT KV8-MAX3 имеет шесть слотов расширения (1xAGP, 5xPCI). AGP-слот, как и в случае с ASUS K8V, поддерживает только карты с питанием в 1,5 В (AGP 4x, AGP 8x). Видео платы с питанием в 3,3 В не поддерживаются (AGP 1x, AGP 2x). Пять слотов PCI расположены сразу же за слотом AGP, при этом первый слот считается от слота AGP. Между AGP и первым PCI слотами присутствует пространство размером примерно с один слот, что позволяет устанавливать в первый PCI-слот любые устройства одновременно с AGP-слотом, даже если в последний установлена плата двойной размерности по ширине – например, карта с системой охлаждения OTES. ABIT KV8-MAX3 так же, как и ASUS K8V, требуется дополнительное питание. 4-Pin разъем дополнительного питания полностью соответствует дополнительному разъему питания для материнских плат, поддерживающих процессоры Pentium 4. Хотелось бы отметить, что расположение разъемов питания на ABIT KV8-MAX3 очень неудобное. В нашей тестовой лаборатории отключить разъем дополнительного питания без вспомогательного инструмента не удалось, так как он зажат с одной стороны разъемами для клавиатуры и мыши, с другой – кулером процессора, а с третьей – системой охлаждения OTES. Контроллеры жестких дисков и RAID
Дисковая подсистема у ABIT KV8-MAX3 заметно отличается по возможностям от уже описанной выше материнской платой ASUS K8V SE. Разница состоит в используемой микросхеме RAID-контроллера и количестве S-ATA и UltraATA 133/100 выходов. На ABIT KV8-MAX3 используется Silicon Image RAID контроллер SataLink Sil3114CT176. Напомним, что при использовании всех контроллеров, установленных на плате, можно подключить до 10 IDE-устройств. При этом 6 устройств могут быть S-ATA и только четыре устройства могут быть UltraATA 133/100 c 40-контактными разъемами. Две линии UltraATA 133, встроенные в южный мост, являются классическим контроллером жестких дисков, а два RAID-контроллера обеспечивают подключения к 6 каналам S-ATA. Один RAID-контроллер встроен в южный мост и контролирует 2 линии S-ATA, второй – еще 4 S-ATA линии. Звуковая система ABIT KV8-MAX3 оснащена шестиканальным звуком, при этом все пять разъемов, требуемых для естественной работы звуковой карты, выведены на заднюю панель. То есть при использовании шестиканального звука пользователь никак не ограничен во внешних входах аудиосистемы. Вся аудиосистема построена на чипе RealTek ALC658, что, в общем-то, неплохо, так как он обеспечивает неплохое качество звучания для ON-BOARD звуковой системы. Также, звуковая подсистема обладает оптическим SPDIF-входом и выходом, но при этом не имеет возможности для подключения SPDIF-устройств, которые используют коаксиальное подключение. Сетевая плата Сетевая карта поддерживает стандарты 10000 и основана на чипе 3Com Marvell 940-MV00. Выход сетевой платы находится на задней панели. Порты ввода-вывода

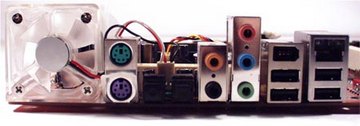

На задней панели находятся 4 разъема USB, разъем IEEE1394 и разъемы PS2 для подключения мыши и клавиатуры. Как можно заметить, на задней панели отсутствуют порты COM и LPT. ABIT KV8-MAX3 не имеет этих портов расширения, и их можно получить, только установив соответствующую плату. Фактически, это означает, что если вы используете устройства, работающие с этими портами, то выбор ABIT KV8-MAX3 может оказаться неоптимальным. Оставшиеся 2 USB-порта и 2 порта IEEE1394 FireWire выведены на отдельный брекет и подключаются к материнской плате проводом. На самой материнской плате есть возможность подключения еще 2 USB и FireWire портов для вывода на фронтальную панель. Если у вас нет фронтальной панели, то эти порты остаются незадействованными, хотя, теоретически, их можно вывести так же, как и предыдущие – на задний интерфейс через брекет, аналогичный поставляемому в комплекте. Системы управления и мониторинга на материнской плате Отдельного упоминания заслуживает индикационная система. Как и на многих других платах от ABIT, на материнской плате ABIT KV8-MAX3 установлена система индикации POST-кодов. Это двухсимвольный индикатор, который отображает состояние загрузки, и по значению этих индикаторов можно детектировать возможные проблемы во время загрузки. Это очень полезно, в случае если материнская плата отказывается запускаться, и непонятно, почему это происходит. Также полезность этой функции становится очевидной при разгоне системы, так как можно определить, какой элемент системы является слабым звеном и не держит повышенную частоту. Расшифровку POST-кодов вы можете найти в документации к материнской плате. Если у вас нет документации, ее можно скачать ее с сайта разработчика. Также на материнской плате имеются 2 светодиода, один из которых отображает присутствие питания, а другой показывает, когда материнская плата находится в состоянии on-line. BIOS
Переходя к рассмотрению возможностей BIOS, хотелось бы сказать пару слов о политике ABIT в отношении многих своих продуктов. Основная идея заключается в предоставлении максимально гибких возможностей для разгона системы и мониторинга разогнанных модулей. На ABIT KV8-MAX3 установлен Phoenix – Award BIOS версии 1.9. Из BIOS можно контролировать включение или отключение ON-BOARD устройств – таких, например, как RAID-контроллер, Audio, Ethernet, IEEE1394 и USB. Касательно отключения USB-устройств, есть некоторый минус в отключении всех линий USB одновременно без возможности пошагового отключения. Минус заключается в том, что каждая ветка USB имеет собственное прерывание, а если учесть, что ветки четыре, то полностью свободных прерываний почти не остается, хотя восемь выходов USB требуется довольно редко. Контроль прерываний Переходя к прерываниям, хотелось бы отметить, что материнская плата поддерживает управление приоритетов прерываний. Более того, прерывания назначаются не для конкретных слотов, а для линий запросов прерываний. Таким образом, можно контролировать прерывания встроенных устройств, и не остается автоматически управляемых линий. Это практически убирает шаманство в разводе прерываний и делает этот процесс интеллектуально понятным. К сожалению, в документации отсутствует таблица привязки встроенных устройств к слотам расширения и запараллеленных слотов, но с этим вопросом можно разобраться на месте. Возможности разгона Параметры, которые отвечают за разгон материнской платы, можно поделить на две группы. Первая группа изменяет частоту, а вторая – напряжение питания. ABIT KV8-MAX3 поддерживает изменение частоты фронтальной шины с шагом в 1 МГц в пределах +100 МГц, начиная от предустановленной. Уменьшить частоту фронтальной шины ниже предустановленной нельзя. Естественно, что параметры вводятся без учета удвоения частоты с помощью DDR. Частота AGP и PCI увеличивается пропорционально увеличению частоты фронтальной шины. Также можно менять частоту работы памяти и её тайминги (DRAM Clock, CAS Latency Time, Row Cycle Time, Row Refresh Cycle Time, RAS# to CAS# Delay, Min. RAS# Active Time, RAS Precharge Time, Write Recovery Time, Write to Read Delay, Read to Write Delay) в соответствующей закладке BIOS. Меняется она асинхронно по отношению к фронтальной шине, при этом доступен выбор между DDR266, DDR333 и DDR400. Параметры питания можно изменять для ядра процессора ("СPU Core"), видеокарты ("AGP VDDQ"), модулей памяти ("DDR") и чипсета ("HyperTransport"). При этом параметр CPU Core можно менять с шагом в 0.001 В в пределах от 1,5 В до 1,7 В, уменьшать напряжение питания нельзя. AGP VDDQ можно изменять с шагом в 0,05 В в пределах от 1,5 В до 1,65 В. DDR – с шагом 0,05 В и 0,1 В в зависимости от положения внутри диапазона, в пределах от 2,5 В до 3,2 В. Напряжение параметра HyperTransport меняется c шагом 0,05 В в пределах от 1,2 В до 1,4 В. Подобные возможности для разгона можно охарактеризовать как очень хорошие. Также материнская плата позволяет видеть из BIOS напряжение питания на 10 линиях питания с высокой четкостью и мониторить температуру и обороты всех вентиляторов системы охлаждения, а так же контролировать соотношения оборотов на встроенных кулерах (CPU Fan, OTES Fan, NB Fan). Сравнение Переходя к сравнению, для начала хотелось бы рассказать о функциональности, а потом перейти к сравнению производительности. Фактически, невооруженным взглядом видно преимущество платы ABIT KV8-MAX3 над ASUS K8V Se Deluxe. Посмотрите на нижеприведенную таблицу. Лучшие параметры выделены цветом:
Давайте теперь рассмотрим более подробно нашу таблицу. Стоит обратить внимание, что дисковая подсистема ASUS K8V SE рассчитывалась на работу с UltraATA-устройствами, в то время как ABIT KV8-MAX3 рассчитана на работу с жесткими дисками SerialATA. Об этом свидетельствует и количество шлейфов в комплекте поставки обеих материнских плат. Микросхемы вторых RAID-контроллеров, использованные в тестируемых материнских платах, считаются весьма качественными продуктами. Однако контроллер Promise, установленный на ASUS K8V SE, считается более интересным чипом, так как обладает лучшей поддержкой и более высокой производительностью при работе в режимах RAID 0 и 0+1. В целом можно сказать, что дисковые подсистемы на материнских платах рассчитаны под разные стандарты жестких дисков, и определить, какая из них лучше или хуже, не представляется возможным. При этом идущая в комплекте к плате ABIT система кодирования информации SecureIDE серьезно поднимает рейтинг ее дисковой подсистемы. Сравнение портов ввода-вывода В вопросе портов ввода-вывода все также очень неоднозначно. Материнская плата ABIT KV8-MAX3 не имеет COM и LPT-портов. Это довольно смелое решение, так как устройств, использующих эти порты, достаточно много. С другой стороны, отсутствие этих портов с лихвой компенсируется присутствием полноценной аудиоплаты с 5 разъемами, а не с тремя, как у ASUS K8V SE. Несомненный плюс – наличие у ABIT KV8-MAX3 двух оптических портов SPDIF ввода-вывода, которые делают ее удобной в использовании. С другой стороны, отсутствие коаксиальных выходов SPDIF может усложнить жизнь пользователей, имеющих оборудование этого стандарта. ASUS K8V SE поддерживает оба типа портов, но основной упор сделан именно на коаксиальный тип SPDIF-подключения. Количество выводимых на заднюю часть компьютера портов у ASUS K8V SE больше, чем у ABIT KV8-MAX3. ASUS K8V SE имеет 8 выходов USB и 1 выход FireWire, против 6 выходов USB и 2 FireWire у ABIT KV8-MAX3. C другой стороны, вряд ли вам удастся использовать все 8 USB-выходов. При этом, если вы будете использовать фронтальную панель, часть выходов придется отключить, и сзади останутся неподключенные разъемы, в то время как на ABIT KV8-MAX3 этого делать не придется. Сетевая плата Используемая в ABIT KV8-MAX3 сетевая микросхема 3Com Marvell 940-MV00 представляет более высокий интерес, чем Marvell 88E8001 Gigabit, используемая в ASUS K8V SE, так как произведена фирмой с серьезной репутацией в области сетевых технологий. Под репутацией 3Com подразумевается серьезная проработка и сертификация своих продуктов перед выпуском их на рынок, а так же однозначная совместимость сертифицированных продуктов с другими продуктами компании 3Com, которые имеют очень широкое распространение. При этом обе сетевые платы поддерживают стандарт 10000, то есть Gigabit Ethernet. Системы охлаждения и стабилизаторы питания Система охлаждения материнской платы есть только у ABIT KV8-MAX3. ASUS K8V SE системой охлаждения не оснащена, если, конечно, таковой не считать пассивный радиатор на северном мосту. При этом на ABIT KV8-MAX3 есть система OTES для дополнительного охлаждения процессора, а также вентилятор на радиаторе северного моста. Об этом свидетельствует количество выходов на материнской плате под контролируемые кулеры. На ASUS K8V SE их 3, при этом на ABIT KV8-MAX3 их 5. Из 5 выходов на ABIT KV8-MAX3 задействовано 3 под нужды самой материнской платы, включая процессорный кулер, на ASUS K8V SE – 1. Плюс к этому, система OTES на ABIT KV8-MAX3 охлаждает сильно греющиеся элементы на материнской плате (транзисторы и стабилизаторы питания) увеличивая тем самым стабильность работы. ASUS K8V SE подобной системой не оснащена. BIOS Перед сравнением BIOS материнских плат хотелось бы отметить, что версии BIOS на ваших материнских платах могут отличаться от рассмотренных. Соответственно, различные возможности могут быть добавлены или наоборот, заблокированы. В целом, функциональность управления устройствами у ASUS K8V SE реализована лучше. Есть возможность отключения ACPI и APIC, возможность отключения USB портов по линиям, а не целым контролером сразу. Этими функциями ABIT KV8-MAX3 не располагает. Однако отсутствие возможности изменения номеров прерываний для слотов или линий устройств сводит на нет все эти плюсы. Эту ситуацию слегка компенсирует приведенная таблица привязки прерываний к слотам и встроенным устройствам, но отсутствие этой функции может доставить немало проблем пользователю, который хочет получить безглючный компьютер. С ABIT KV8-MAX3 все наоборот, так как в ней есть возможность управления привязкой назначенных прерываний к линиям устройств. За счет этого можно создать очень стабильную и быструю систему. И хотя отключить ACPI из BIOS нельзя, это всегда можно сделать на уровне операционной системы. Возможности для разгона Возможности для разгона – это отдельная тема для обсуждения, и обе тестируемые материнские платы обладают разным характером для разгона. Увеличение частоты фронтальной шины у обеих материнских плат реализовано одинаково. Ее можно увеличить на 100 МГц от изначальной. Что же касается увеличения питания, то ASUS K8V SE явно создавалась для максималистов, не признающих тонких настроек, так как многие параметры меняются скачкообразно, и иногда значение этого скачка находится на границе допустимых пределов. ABIT KV8-MAX3 создана, наоборот, для очень аккуратных людей, относящихся к разгону как к долгому и кропотливому делу. Поэтому изменение всех параметров у ABIT происходит с очень небольшим шагом. Для сравнения – обратите внимание на возможность увеличения питания для процессора. У ASUS K8V SE питание можно поднять с 1,5 В до 1,7 В без средних значений, в то время как у ABIT KV8-MAX3 между этими цифрами имеется 200 промежуточных. Системы управления и мониторинга BIOS Напоследок хотелось бы отметить возможности контроля и мониторинга состояния материнской платы. Как уже упоминалось, ABIT KV8-MAX3 может отображать обороты всех вентиляторов, подключенных к системе и имеющих возможность контроля, но 3 обязательных кулера имеют отдельную закладку в BIOS, в которой можно выставить соотношения оборотов вентилятора к температуре охлаждаемого объекта, например для процессора, северный моста или всей материнской платы в целом (вентилятор OTES). ASUS K8V SE имеет возможность мониторинга всего 2 термосенсоров и 2 кулеров, а так же технологию контроля кулеров Q-FAN для уменьшения количества оборотов при низкой температуре процессора или материнской платы. Технологию Q-FAN можно только включить или выключить, параметры в BIOS для её настройки отсутствуют. Также заслуживает внимания возможность мониторинга линий питания. У ASUS K8V SE этих линий 4, в то время как у ABIT KV8-MAX3 их 10. Конечно, для многих пользователей эти цифры не говорят ничего, но для отладки материнской платы с их помощью много знаний не нужно – видишь отклонение и понимаешь, что блок питания не в порядке. А так – поди угадай, с чего это компьютер перезагружается каждые десять минут. Сравнение производительностиМетодика тестирования обеих материнских плат заключается в отключении всех их внутренних бустеров, ускорителей DDR и прочих расширяющих функций, придуманных производителем. В данном случае это "Perfomance Mode" для ASUS K8V SE (выставлено в Auto). Это связано с тем, что мы тестируем изначальную производительность в максимально классическом режиме, то есть в режиме только что купленной в магазине платы. Разгон внутренних систем материнской платы – это дело совести производителей, хотя статистика показывает, что соотношение сил с включенными и отключенными функциями в большинстве случаев идентично, просто слегка увеличивается общий индекс. Все настройки в BIOS обеих материнских плат выставлены по умолчанию. Тестовая конфигурация Тестирование проводилось с помощью следующей конфигурации: Для тестов использовались следующие программы: Каждая из тестовых программ обладает своими преимуществами и недостатками, но, тем не менее, все они могут показать некоторую сторону сложившейся картины производительности, а суммирование показателей даст четкое представление об устройстве. Само по себе тестирование двух материнских плат, основанных на одном чипсете, а соответственно – имеющих идентичные драйвера для него, является довольно корректным и во многом отображает реальную ситуацию. В этой ситуации невозможны оптимизации или заточки, как в случае с видеокартами, поэтому в виде тестовых пакетов можно использовать практически любое программное обеспечение, обладающее возможностями тестирования. PCMark2002 Мы считаем этот тестовый пакет очень интересным, так как тестирование производится по очень многим параметрам, давая возможность составить точное представление о производительности. PCMark 2002 - Общие результаты

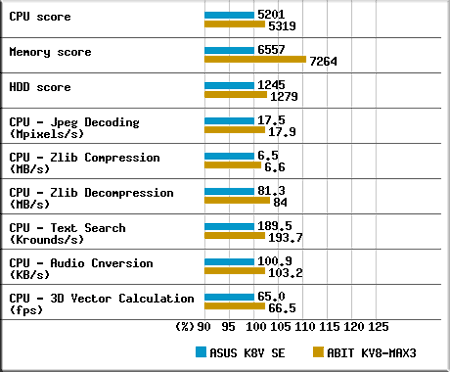

Это сводная таблица всех результатов. Как можно заметить, во всех тестах победила материнская плата ABIT KV8-MAX3. Этот факт является довольно странным. Поэтому мы протестировали обе материнские платы два раза, с полной реинсталляцией операционных систем. Полученные результаты были идентичны. Это свидетельствует об отсутствии возможных проблем с операционной системой и заметно большей производительности ABIT KV8-MAX3 по сравнению с ASUS K8V SE. Давайте рассмотрим подробнее все проведенные тесты. PCMark 2002 Cкорость памяти – случайный доступ
Доступ к памяти у ABIT KV8-MAX3 заметно быстрее конкурентного продукта только в режиме крупных элементов (24576) и средних (1536), преимущество во всех остальных позициях малозначительно. Более того, при блоках размером 48 кбайт ABIT KV8-MAX3 заметно медленнее ASUS K8V SE. PCMark 2002 Работа с Жестким диском
Этот тест был бы равнозначным, если бы плата ABIT KV8-MAX3 не показала отличные результаты некэшируемой записи и копирования файла. Скорость работы ABIT KV8-MAX3 с жестким диском выше скорости работы ASUS K8V SE. PCMark 2002 работа с двухмерными объектами
Этот параметр чаще всего сильно зависит от видеокарты, тем не менее при тестах использовалась одна и та же карта с одинаковыми драйверами. Это означает, что разница однозначно зависит от материнской платы. Это же касается и дальнейших тестов, в которых используется функциональность видеокарты. Из графика видно, что на всех операциях ABIT KV8-MAX3 имеет преимущество в скорости, хотя оно и незначительно. PCMark 2002 сжатие файлов
И снова очевидна победа ABIT KV8-MAX3. Особенно это видно на операциях модификации RAW-блока, который является куском любого видео или аудиофайла. VirtualDub кодирование видеопотока
Для перегона видеофайлов из одного формата в другой очень часто используют именно эту программу. Мы перегнали MPEG1 (VideoCD) в Mpeg4 (DivX5). Настройки кодеков были по умолчанию. С нашей точки зрения, полученный результат является однозначным подтверждением большей производительности ABIT KV8-MAX3 по сравнению с ASUS K8V SE. Более того, подобная разница, если учесть, что все остальные части системы были идентичны, является очень значительной. Return To Castle Wolfenstein - checkpoint
Подтверждающий результат показывает и игра Return To Castle Wolfenstein. Она имеет очень сильную процессорозависимость, так как ее требования к видеокарте уже давно перекрыты возможностями современных акселераторов. Именно поэтому результат не меняется в зависимости от разрешения. И поэтому же можно сказать, что ABIT KV8-MAX3 быстрее ASUS K8V SE. 3Dmark03 Score
Этот тест имеет весьма подмоченную репутацию для видеосистем, и тем не менее в пределах одной видеокарты он показывает корректные результаты. Этот тест обрабатывает ультратяжелую графику. Как видно, и в нем преимущество ABIT KV8-MAX3 очевидно. ВыводыКак можно заметить, две материнские платы могут заметно различаться даже будучи построенными на одном чипсете. И если в вопросах комплектации и оснащения материнских плат многие моменты являются спорными, то тесты являются окончательным подтверждением складывающегося мнения. Хотелось бы отметить, что плата ASUS K8V SE Deluxe обладает существенными недочетами в плане производительности и возможностей разгона. Конечно же, все возможности, реализованные в ABIT KV8-MAX3, можно назвать просто наворотами, которые абсолютно не нужны рядовому пользователю. С другой стороны, они предоставляют пользователю свободу выбора и подчеркивают запас прочности продукта от ABIT. Единственным недочетом платы ABIT KV8-MAX3 можно считать отсутствие в конфигурации COM и LPT-портов. Что же касается положительных сторон обеих продуктов, то со стороны ASUS K8V SE Deluxe хотелось бы отметить отличный чип второго RAID-контроллера и комплектацию, а со стороны ABIT KV8-MAX3 – блестящую систему охлаждения, отличные возможности для разгона системы и хорошую производительность. Обе платы относятся к классу Hi-end, что подтверждает их цена - 140 долларов за ASUS и 120 за ABIT. Думайте сами, решайте сами... Источник- vep.in
|
