Тестирование материнской платы ASUS P7P55D LE и исследование эффективности связок CrossFireX на её основе
В сегодняшней статье речь пойдет о популярной линейке материнских плат на основе нового набора логики Intel P55 Express. Если быть точнее, то мы будем рассматривать продукцию компании ASUS. Некоторые её продукты из данной серии уже побывали в нашей тестовой лаборатории – это материнские платы ASUS P7P55D EVO и ASUS P7P55D. Последняя модель, как мы отмечали в её обзоре, является «базовой»… …они не так «нафаршированы» как более «продвинутые» модели, но, вместе с тем, они и не «урезаны», как младшие модели… …и вот сегодня у нас появилась возможность протестировать как раз «урезанную» версию этой материнской платы – ASUS P7P55D LE.
Опытные пользователи сразу же поняли, что означает окончание LE. Хотя официальной его расшифровки нет, но многие понимают это как Light Edition, то есть облегченное издание или облегченная версия. Что ж, посмотрим, что преподнесли нам тайваньские инженеры на этот раз. Поставка, спецификация, комплектация
Коробка по сравнению с коробкой от ASUS P7P55D особо не изменилась – лишь название модели чуть другое. Присутствуют упоминания обо всех тех фирменных технологиях, которые присутствовали и на ранее рассмотренной нами плате. Единственное отличие, которое мы бы хотели отметить, это формула стабилизатора питания: если на ASUS P7P55D она была 12+2, то у ASUS P77P55D LE она сократилась до 8+2.
Обратная сторона коробки несет на себе пояснения к некоторым фирменным технологиям. Также, здесь присутствует наглядное изображение материнской платы.
Комплект поставки стал еще более скромным, нежели у ASUS P7P55D. А уменьшился он ровно на два кабеля SATA и теперь включает в себя:
Спецификация:
Все цены на ASUS P7P55D LE

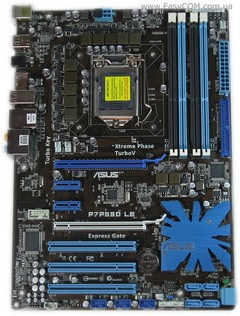

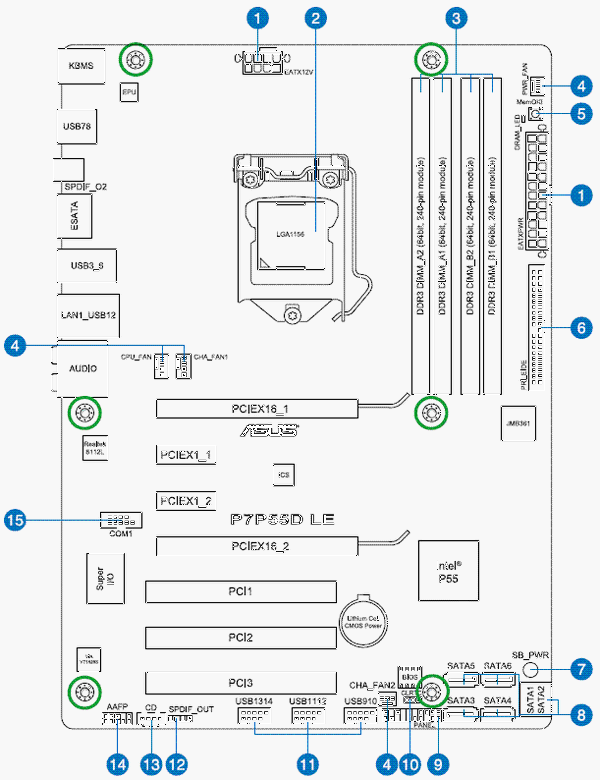

На первый взгляд материнская плата ASUS P7P55D LE не сильно отличается от ASUS P7P55D. Общая компоновка платы сохранена: два разъема PCI-e x16, два слота PCI-e x1, три слота PCI, четыре слота для модулей оперативной памяти. Однако есть и некоторые отличия. Рассмотрим их одновременно с анализом различных узлов платы.
Околопроцессорное пространство совсем не изменило свою компоновку. Расположение всех элементов в точности повторяет базовую модель. Существенные отличия заключаются в узле стабилизации питания процессора: теперь он выполнен не по формуле 12+2, а по формуле 8+2 фазы. Также, отсутствуют радиаторы на силовых элементах.
Дополнительный разъем питания остался 8-контактным, что не может не радовать, как, собственно, и применение высококачественных компонентов в конструкции платы. Мы видим высококачественные японские конденсаторы с твердым электролитом и дроссели с ферритовым сердечником.
Присутствует и фирменная микросхема EPU, отвечающая за аппаратную реализацию функций энергосбережения.
Программная часть этой технологии объединена в комплекс AI Suite, который позволяет контролировать энергопотребление системы и отображает некоторые параметры её работы.
Энергосберегающий режим предусмотрен для всех основных компонентов системы. Присутствуют несколько предустановленных профилей и возможность создать свой собственный, что окажется весьма полезным для опытных пользователей.
Кроме того, существует возможность управления скоростью вращения корпусных и процессорного вентиляторов. Утилита Fan Xpert позволяет настроить профиль их работы в широком диапазоне температур.
Подсистема памяти не претерпела изменений. Четыре слота DDR3 с максимально поддерживаемым суммарным объемом памяти в 16 ГБ. Питание осуществляется по двухфазной схеме. Кнопка MemOK!, основной разъем питания и IDE-разъем переместились немного вверх вдоль правого края платы. IDE-разъем, в отличие от разъема на ASUS P7P55D, не повернут параллельно плоскости платы, что делает его использование немного менее удобным.
Раз уж речь зашла о фирменных технологиях, то стоит отметить, что материнская плата ASUS P7P55D LE полностью поддерживает новую технологию авторазгона Turbo V.
Кроме достаточно функционального ручного режима настройки параметров системы утилита предлагает и полностью автоматизированный режим, в котором пользователь лишь задает некоторые ограничения, а система сама производит настройку параметров для достижения оптимальной производительности.
Расположение и конфигурация слотов расширения не изменились и это хорошо, ведь, как мы отмечали, у ASUS P7P55D они подобраны весьма удачно. Изменили, по сравнению с базовой моделью, своё расположение батарейка и разъем COM-порта, но существенного влияния на эргономику платы это не оказывает.
Благодаря «маленьким хитростям» на новой серии материнских плат от ASUS исчезла проблема с перекрытием защелок слотов оперативной памяти длинными видеокартами. Простое и эффективное решение.
Набор логики Intel P55 Express накрыт алюминиевым радиатором, аналогичным по конструкции радиатору на ASUS P7P55D, но без декоративной блестящей накладки. Порты SATA расположены в правом нижнем углу платы, два из них развернуты параллельно плоскости платы.
Слева от слотов расширения расположились звуковой кодек VIA VT1828S и чип мониторинга состояния системы Winbond W83667HG-A.
Немного выше них распаян чип гигабитного сетевого адаптера с маркировкой Realtek RTL8112L.
На задней панели материнской платы ASUS P7P55D LE расположен следующий вполне стандартный набор разъемов:
Как видите, по сравнению с ASUS P7P55D, исчез только разъем IEEE 1394a. ASUS Express Gate
Название этой технологии уже хорошо знакомо нашим читателям по обзорам предыдущих моделей материнских плат от компании ASUS. Напомним, что суть этой технологии проста – в материнскую плату встроена мини операционная система для быстрого доступа к повседневным задачам. При включении компьютера система предложила нам воспользоваться данной возможностью, на что мы и согласились. Перед нами появился рабочий стол с ярлыками для каждого вида деятельности.
Ярлычок «Web», как понятно из его названия, открыл нам вполне функциональный Интернет-браузер. Проблем с его использованием у нас не возникло.
Следующий ярлык позволяет запустить режим онлайн игр. Да, несмотря на то, что все предложенные игры носят казуальный характер и не блещут супер-трехмерной графикой, они рассчитаны на игру с друзьями через Интернет, а значит вполне способны увлечь вас на пару часов.
Ярлык «Фото» открывает менеджер файлов, очень похожий на стандартный Проводник из операционной системы Windows. И хотя основное его назначение это организация коллекции фотографий, он вполне сносно справляется и с обычной работой с любым типом файлов.
Есть еще ярлыки для вызова клиента обмена мгновенными сообщениями и Skype. Их мы не рассматривали, так как работа с этими приложениями не отличается от аналогов под ОС Windows. Отметим, что ASUS Express Gate достаточно гибкая ОС и имеет свое меню настройки. Конечно же, изменить до неузнаваемости её вы не сможете, но внести некоторые изменения в соответствии с личными предпочтениями все же можно. BIOS Перейдем к рассмотрению прошивки BIOS на материнской плате ASUS P7P55D LE.
Стандартный интерфейс для прошивок, основанных на коде AMI, радостно развернул перед нами свои меню. Естественно, что наиболее интересным является меню «Ai Tuner». Также как и у базовой модели, предусмотрено четыре режима работы системы:
Для облегчения восприятия все настройки мы свели в таблицу.
Кардинальных отличий настроек разгона у ASUS P7P55D и ASUS P7P55D LE нет. Тестируемая материнская плата, несмотря на «урезанное окончание», предоставляет пользователю полную свободу в подборе параметров работы системы. Это дает нам повод надеяться на очень хороший разгонный потенциал платы.
Традиционно, в меню «Hardware monitor» можно проконтролировать температуру процессора, системной платы и напряжение на питающих линиях. Здесь же осуществляется управление скоростью вращения процессорного и корпусных вентиляторов. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.
Никаких проблем при тестировании материнской платы ASUS P7P55D LE у нас не возникло. Проблем с прошивкой BIOS и её функциональностью также не было. Возможности разгона
Мы не ошиблись – материнская плата ASUS P7P55D LE продемонстрировала достаточно хороший разгонный потенциал, достигнув опорной частоты в 222 МГц (+67%). Она всего на 2 МГц отстала от базовой ASUS P7P55D, что говорит о практически одинаковом потенциале обоих плат. Пару слов о системе охлаждения – она вполне справилась со своей задачей. Во время разгона радиатор был весьма теплым, но никак не горячим. Тестирование звукового тракта на основе кодека VIA VT1828S Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
24-bit, 192 kHz
Обвязка звукового кодека VIA VT1828S на тестируемой сегодня материнской плате ASUS P7P55D LE выполнена не хуже, чем на ASUS P7P55D и ASUS P7P55D EVO. Огорчает другое - сам кодек VIA VT1828S немного не дотягивает до уровня последних моделей от Realtek. Исследование эффективности построения связок CrossFireX на основе материнской платы ASUS P7P55D LE С точки зрения заядлых геймеров, которые используют в своем ПК связки из двух видеокарт в режиме CrossFireX, новая серия материнских плат на основе набора логики Intel P55 Express делится на две категории: работающие с технологией CrossFireX по формуле х16+х4 и по формуле х8+х8. Дадим краткое пояснение обоим типам. CrossFireX X16+X4 – наиболее распространенный режим работы для материнских плат среднего и бюджетного уровня. Получается он следующим образом: встроенный в процессоры Intel Core i5/i7 северный мост поддерживает 16 линий PCI-e 2.0, которые используются для работы одиночной видеокарты. При подключении второй видеокарты никаких изменений с первой не происходит, а дополнительные линии берутся от южного моста. Проблема заключается в том, что южный мост может выделить только 4 линии, к тому же они поддерживают только стандарт PCI-e 1.0. В итоге получается, что первая видеокарта имеет канал обмена данными с системой как минимум в 8 (!!!) раз шире, чем вторая. Следовательно, получается заметная асинхронность работы всей связки. CrossFireX X8+X8 – данный режим поддерживают в основном материнские платы Performance и TOP класса. Отличием от предыдущего режима является то, что материнская плата не использует линии от южного моста, а распределяет линии от встроенного в процессор северного. В итоге каждая видеокарта получает равные по ширине каналы обмена данными, и связка работает в синхронном режиме. В сегодняшнем тестировании мы решили сравнить оба режима работы CrossFireX-связок и определить, какой из них наиболее эффективный. Для сравнения мы использовали пару видеокарт на AMD Radeon HD 4770. Режим х16+х4 создавался силами тестируемой сегодня ASUS P7P55D LE – решения бюджетного сектора. Режим х8+х8 помогла организовать более дорогая материнская плата ASUS P7P55D Deluxe. Итак, посмотрим на результаты тестов.

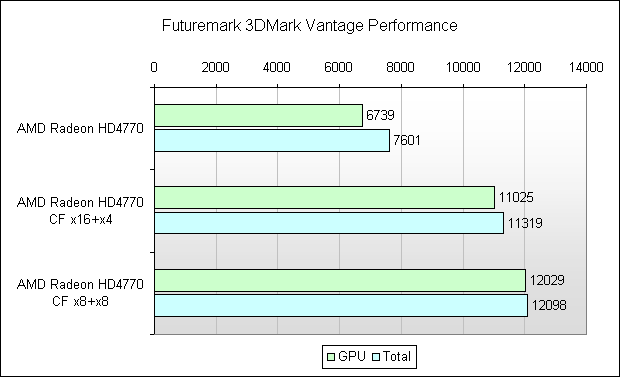

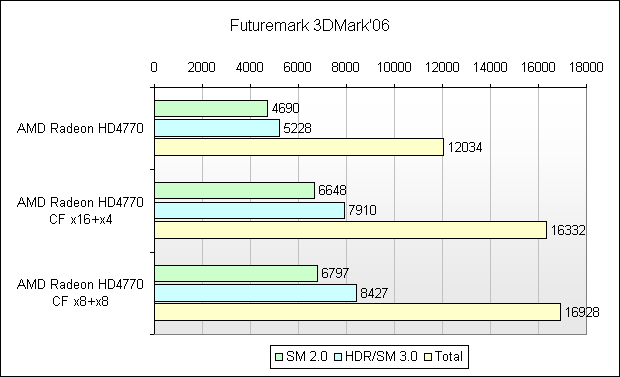

Итак, синтетические тесты от компании Futuremark очень благосклонно отнеслись к активизации режима CrossFireX в целом. Наблюдается заметный прирост производительности, но, все таки, режим х8+х8 набирает немного больше «попугаев», чем х16+х4. Посмотрим, что покажут тесты в реальных игровых приложениях.

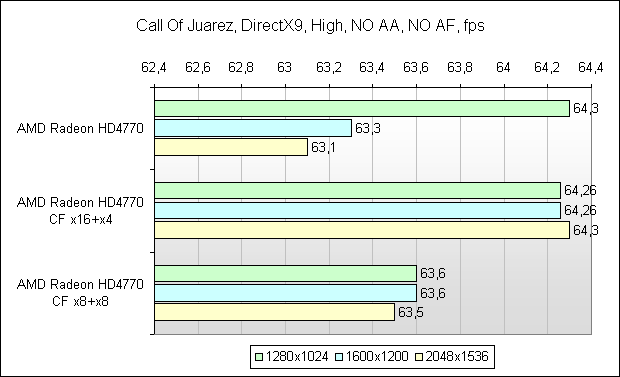

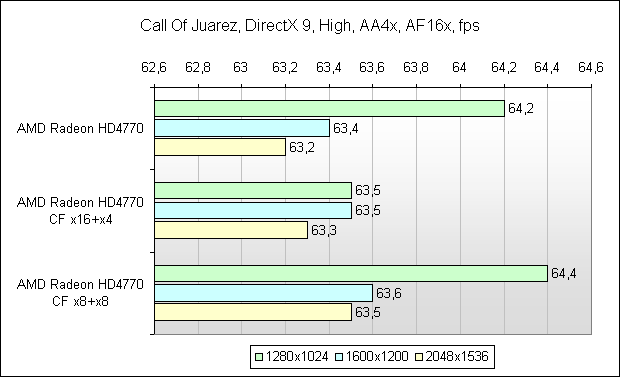

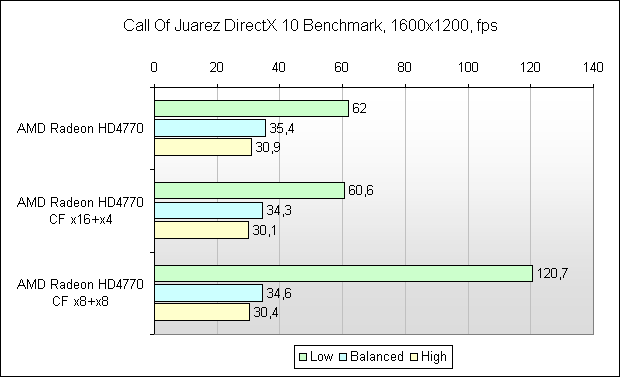

Тест Call of Juarez под DirectX 9.0 показал неоднозначные результаты. Без включения методик улучшения графики он, в принципе, адекватно реагирует на включение режима CrossFireX. А вот с включенным полноэкранным сглаживанием и анизотропной фильтрацией эффекта от применения двух видеокарт мы не наблюдаем. С переходом теста на API DirectX10 картина существенно не изменилась – прирост производительности от установки второй видеокарты наблюдается только в режиме х8+х8 и то при прогонке теста с низкими настройками. Вердикт таков – режим CrossFireX с данным набором тестов работает некорректно.

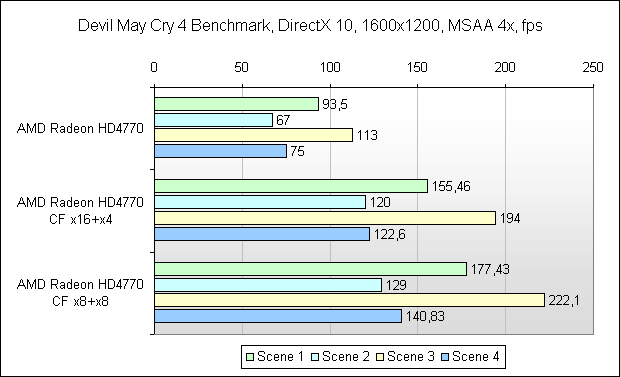

Намного лучше обстоят дела с тестом Devil May Cry 4. Наблюдается огромный прирост производительности в обоих режимах, но все же х8+х8 остается лидером.

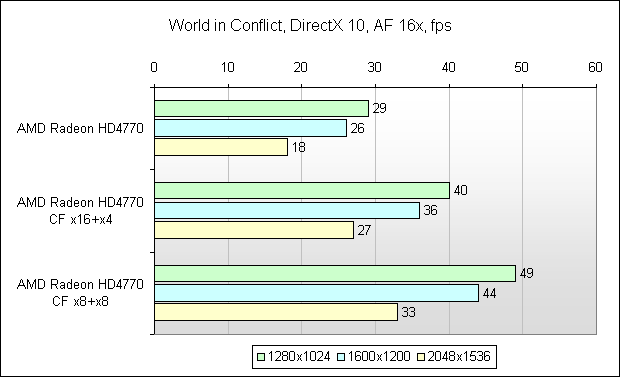

Очень требовательная к ресурсам системы игра World In Conflict также реагирует на включение режима CrossFireX весьма положительно. Опять же ей «по вкусу» больше подходит режим х8+х8.

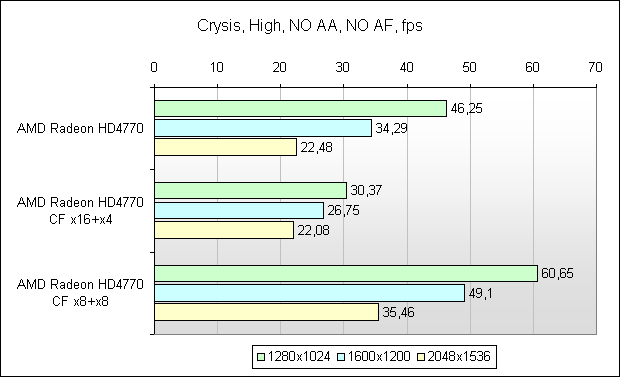

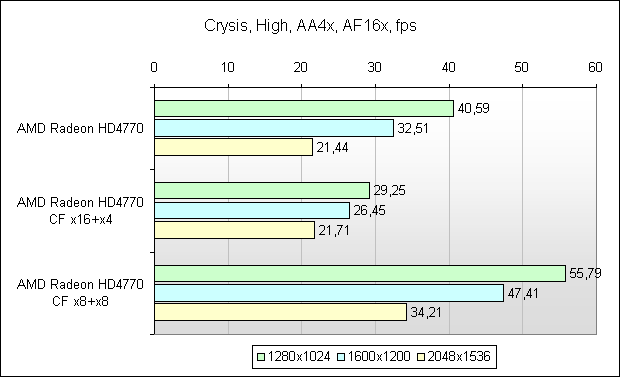

Нашумевший шутер Crysis вовсе не захотел работать с режимом х16+х4 - в таком режиме он демонстрирует более низкие результаты чем с одиночной видеокартой. В режиме х8+х8 наблюдается прирост производительности около 30-50%.

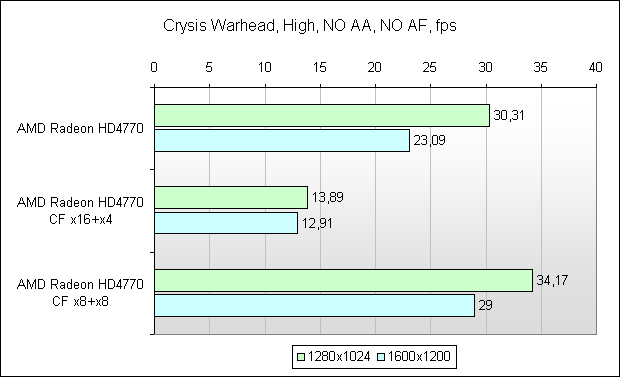

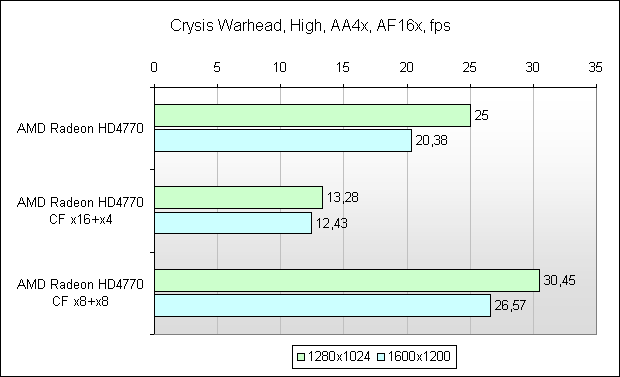

Продолжение игры Crysis Warhead реагирует на ситуацию аналогично: при режиме х16+х4 результаты становятся хуже, чем с одиночной видеокартой.

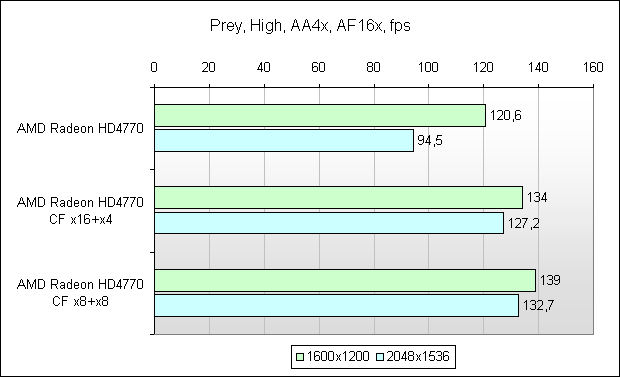

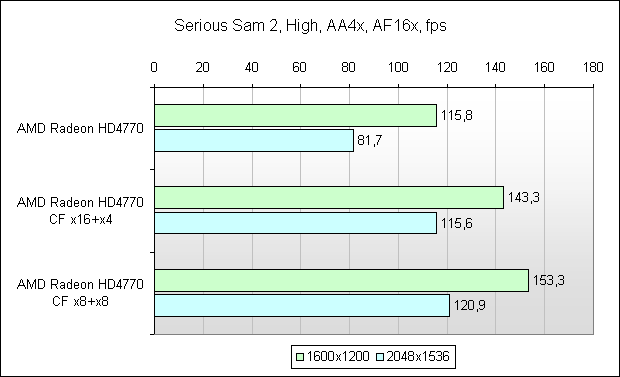

OpenGL-игры, такие как Serious Sam 2 и Prey, легко работают в обоих режимах CrossFireX, но, опять же, преимущество на стороне режима х8+х8.

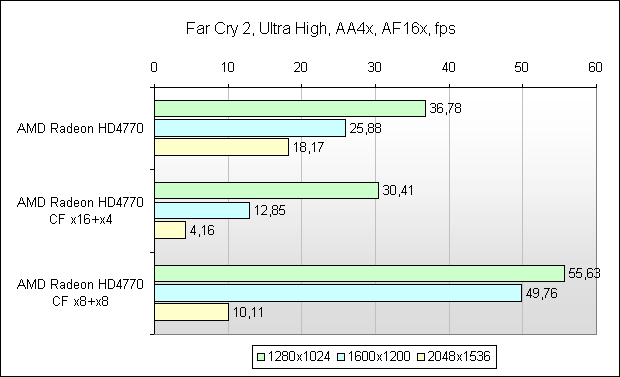

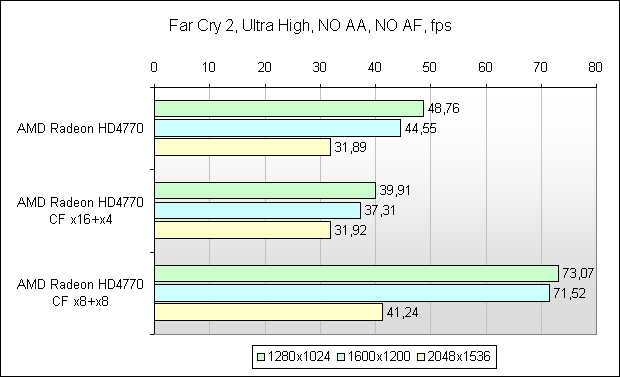

Игра Far Cry 2 показала прирост быстродействия только в режиме х8+х8. В режиме х16+х4 результаты аналогичны одиночной видеокарте, а при включении методик улучшения графики даже становятся хуже. Итог нашего маленького исследования: Построение мощных игровых ПК с применением связок CrossFireX на основе материнских плат, способных поддерживать только режим х16+х4, является нецелесообразным. Из-за большой разницы в пропускной способности каналов для каждой видеокарты возникают сильные «лаги» - время, когда информация, обработанная одной видеокартой «ждет», пока поспеет информация, обработанная второй видеокартой. Эти простои приводят к снижению общего быстродействия системы. Если вы планируете использование режима CrossFireX, мы рекомендуем вам заранее подумать об этом при покупке материнской платы и удостоверится, что она поддерживает как минимум режим х8+х8. Выводы
Протестированная сегодня материнская плата ASUS P7P55D LE является хорошей альтернативой более дорогой модели ASUS P7P55D. Хотя это утверждение не совсем правильное. Эти две материнские платы не конкурируют друг с другом, а лишь создают потенциальному покупателю действительно широкую свободу выбора. Вопрос о покупке одной из этих моделей должен решаться исходя из потребностей конкретного покупателя. Мы выяснили, что основа у материнских плат одна, да и разгонный потенциал приблизительно тоже. Для менее требовательных к системе пользователей вполне подойдет ASUS P7P55D LE, покупка которой позволит сэкономить немного денег. В то же время, добавив немного средств, вы можете получить поддержку IEEE 1394a и улучшенную систему охлаждения в виде материнской платы ASUS P7P55D. Достоинства:
Недостатки:
|
