Radeon X700 PRO – обновляем серединку

А начнём мы традиционно с теории. Итак, Radeon X700 PRO был выпущен ATI как ответный ход на весьма удачный GeForce 6600 от NVIDIA, ибо существовавший тогда на рынке прообраз старого Radeon 9600XT, известный как X600, не мог составить конкуренции куда более мощному GeForce 6600 – последний просто разрывал X600 в клочья. Но канадцы не заставили долго себя ждать и выпустили на рынок нового игрока, полностью аналогичного по характеристикам тому же GeForce 6600.

Можно было бы предположить, что X700 PRO является конкурентом для NVIDIA GeForce 6600GT, так как и первый, и второй продукт являются усиленными версиями от оригинальных чипов в лице ATI X700 и NVIDIA GeForce 6600. Однако, забегая вперёд, скажем, что конкуренция производительности идёт именно между NVIDIA GeForce 6600 и ATI X700 PRO, в то время как NVIDIA GeForce 6 6600GT имеет больший потенциал производительности, сравнимый лишь с ATI X700XT, и ATI X700 PRO конкуренции с ним не выдерживает. Поэтому как конкурента для ATI X700 PRO в дальнейшем мы будем подразумевать NVIDIA GeForce 6600.

Новый Radeon X700 PRO получил 8 пиксельных конвейеров и повышенные частоты. Сам чип RV410 выпускается по новому технологическому процессу 0,11 мкм, благодаря чему стало возможно дополнительное масштабирование по частотам. К слову, вершинный блок у X700 PRO имеет серьёзный запас прочности – инженеры ATI сократили только количество пиксельных конвейеров, в то время как все вершинники остались на месте и их число у X700 PRO так же, как и у старшей модели, составляет 6.

Плата X700 PRO на этот раз уже не являлась каким-либо обновлением или редизайном предыдущих продуктов, каковым, по сути, была её предшественница в лице Radeon X600, а представляла собой полностью новое решение. В технологическом плане ничего нового не появилось – X700 PRO унаследовал технологические возможности старшей модели Radeon X800 и, соответственно, является несколько более продвинутым, нежели X600 благодаря поддержке всех возможностей X800. Напомним, что ключевыми нововведениями Radeon X800 являются такие технологии как SmoothVision HD, SmartShader HD, VideoShader HD, HyperZ HD и 3Dc. Всё это унаследовал  и Radeon X700 PRO.

Давайте рассмотрим таблицу технических характеристик платы, дабы в дальнейшем иметь лучшее представление о продукте:

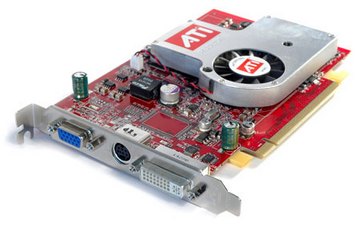

Практически же мы имеем небольшую видеокарту с несложной PCB и скромной системой охлаждения. Одним словом, холодная получилась карточка:

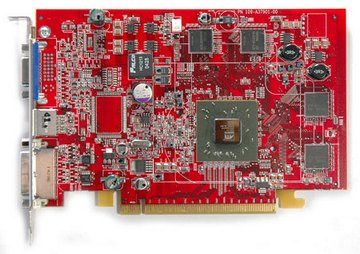

Разводка не сложнее, чем у Radeon X600, и существенно проще, чем у аналога от NVIDIA в лице GeForce 6600. Хотя внешне кажется, что система охлаждения отводит тепло не только от графического процессора, но и от чипов памяти, расположенных на лицевой стороне платы, это не так. На самом деле, радиатор только нависает над чипами и не прикасается к ним, что в данной ситуации весьма правильно, так как их нагрев будет явно меньше, чем нагрев радиатора графическим процессором.  Давайте снимем радиатор и взглянем на модули памяти и сам процессор.

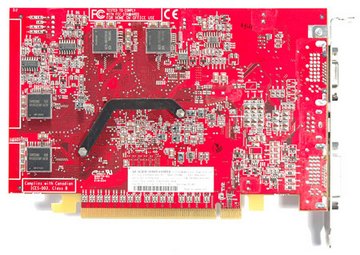

Обратите внимание – внешне PCB выглядит в точности как печатная плата для старшей модели ATI X700XT. В дальнейшем мы ещё коснёмся этого вопроса.

Какие же особенности разводки мы можем отметить? В первую очередь, стандартная особенность – плата может быть реализована как в конфигурации 1xD-Sub/1xDVI, так и 2xDVI, второй интересный момент – присутствует распайка для коннектора дополнительного питания платы, а вместе с этим мы также можем отметить и возможность потенциальной замены некоторых элементов платы на более мощные, например установку более ёмких конденсаторов. Подобную особенность мы уже встречали при рассмотрении NVIDIA GeForce 6600 – прямого и непосредственного аналога подопытной платы. Что это? Задел на будущее, когда на той же самой PCB будут стоять более мощные, масштабированные по частоте версии чипов, и питания, получаемого по шине PCI Express, будет недостаточно? А может быть, это отголоски разработки платы и это не припаянный диагностический разъём, встречающийся на оригинальных платах от ATI? Возможен как первый, так и второй вариант.

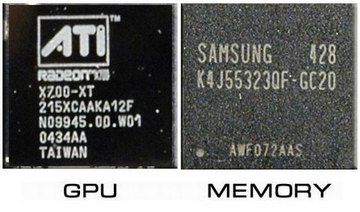

Более детальный осмотр показал, что на плате установлен графический процессор X700 XT ревизии AA, произведённый, как легко понять из маркировки, на 34-й неделе 2004 года и работающий на частоте в 425МГц. Как можно понять, процессор имеет некоторый запас по прочности, так как изначально предназначался для более старшей модели X700XT. Забавно, но внешне данная плата, судя по всем признакам, является X700XT, хотя работает на частотах, предназначенных для X700 PRO версий плат. Восемь чипов графической памяти типа GDDR-3, разведённых по 4 чипа на каждой стороне соответственно. Чипы памяти марки K4J55323QF-GC20 произведены компанией Samsung и имеют время доступа 2 нс., что примерно соответствует рабочей частоте 500(1000) МГц. Память же работает на частоте в 430 МГц (860МГц DDR), поэтому можно рассчитывать на некоторый потенциал для разгона.

Более сказать о самой плате нечего, равно как и о комплекте поставки, который попросту отсутствует в силу того, что перед нами не что иное, как инженерный семпл ATI.

Если учесть, что мы имеем дело с новым чипом, выполненным по новому технологическому процессу, можно сказать, что исходя из этого, графический процессор должен неплохо масштабироваться по частоте. Плюс, как мы говорили ранее, память, установленная на плате, имеет запас по прочности, Попробуем разогнать? Конечно же.

Показатели разгона несколько не оправдали наши ожидания, плата не смогла достичь частот, свойственных для ATI X700XT – 500/500(1000) – и заработала на частотах 472/492 МГц для чипа/памяти соответственно. Но не будем забывать, что перед нами всё-таки инженерный семпл, да и дата выпуска чипа относится к ранним – следовательно, вполне логично ожидать улучшения разгонных показателей в серийных моделях на базе ATI X700 PRO, хотя есть и другая сторона вопроса.

Существует предположение, что платы ATI X700 PRO являются забракованными по частоте X700 XT платами. Они выпускаются на одном конвейере, и если плата в конечном итоге не потянула частоты 500/500, то её маркируют как ATI X700 PRO и отправляют в продажу. Таким образом, получается почти безотходное производство. В таком случае, ожидать рабочих показателей выше, чем у ATI X700XT, не приходится, так как её частоты ATI X700Pro не потянула ещё на заводе, и разгонные показатели вряд ли превысят частоты ATI X700XT у любых плат из серии. Этим же можно объяснить и некоторый дефицит этих плат на рынке, так как процент годных карт с конвейера мог оказаться куда выше, чем ожидалось изначально, а продавать полноценную ATI X700XT с заниженными частотами до PRO версии никто не будет.

Во всех режимах карта показала отличное качество 2D-картинки. Никаких артефактов и проблем не было замечено ни на одном из выходов видеокарты. Однако стоит учитывать, что этот параметр очень сильно зависит от монитора, кабеля и качества всех соединений.

Карта обладает двумя RAMDAC на 400 МГц и способна поддерживать разрешения до 2048x1536 пикселей. Как и обычно, первый RAMDAC обслуживает монитор на выходе с интерфейсом D-Sub, а DVI и TV-Out делят между собой второй RAMDAC.

TV-Out на плате реализован в виде коннектора S-Video на разветвителе для VIVO, при этом подключение к композитному входу телевизора осуществляется через переходник, идущий в комплекте. Подобная система удобна, так как не требует никаких специфичных кабелей, и при наличии переходника можно подключить обыкновенный провод RCA или S-Video любой длины.
