Обзор видеокарты GIGABYTE Radeon HD 5850 на GPU ATI RV870

Все крупные компании, занимающиеся производством видеокарт, выпускают не только дорогие модификации, но и их обрезанные, бюджетные версии. Таким образом, более полно охватывается рынок потребителей, и продукция компании становится доступна пользователям с любым бюджетом. Но это не единственная причина выпуска урезанных видеокарт. Очень часто в компаниях возникает необходимость продавать те чипы, которые по каким-либо причинам не прошли все критерии отбора. И именно на них зачастую базируются недорогие модификации. В качестве примера можно привести видеокарты ATI Radeon HD 5870 и Radeon HD 5850. Обе они основаны на GPU ATI RV870, но значительно отличаются друг от друга по пропускным, количественным и частотным характеристикам.

Без специальных тестов и испытаний сложно сказать, насколько производительность видеокарты Radeon HD 5850 упала по сравнению с Radeon HD 5870, карты так называемого старшего поколения. Но конкретно про GIGABYTE Radeon HD 5850 (GV-R585D5-1GD-B)мы имеем возможность рассказать вам поподробнее.

Особенности видеокарты

При первом взгляде на характеристики данной модели, бросается в глаза, что они соответствуют рекомендованным производителем GPU, и, рассуждая о производительности ускорителя, мы можем опираться на описание возможностей «референсного» решения на Radeon HD 5850.

В продаже данную видеокарту мы можем найти в компактной картонной коробке, габариты и внешнее оформление которой очень сильно напоминает упаковку Radeon HD 5870. Основным различием между этими модификациями является использование графического процессора ATI Radeon HD 5850 в рассматриваемой нами видеокарте. Кроме этого, она имеет выход DisplayPort, и в комплекте с ней вы получаете лицензионный диск с игрой DIRT 2.

Описание, которые мы найдем на оборотной стороне коробки, расскажет об особенностях графического ускорителя видеокарты и обратит внимание на то, что она поддерживает Microsoft DirectX 11 и технологию ATI Eyefinity. Она в свою очередь пригодится нам для того, чтобы визуализировать игру одновременно на нескольких мониторах при помощи выхода DisplayPort.

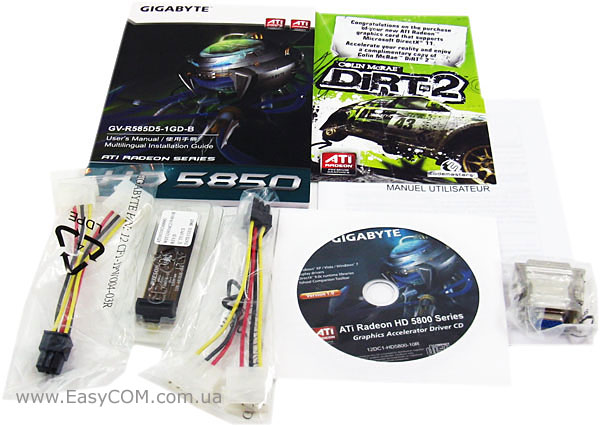

Комплект поставки GIGABYTE Radeon HD 5850 для продажи в розницу достаточно стандартен, он включает в себя:

переходник с периферийного разъема питания на 6-контактный разъем питания видеокарты, 2 штуки; переходник с DVI на D-Sub; мостик CrossFire; как уже было указано выше, диск с игрой DIRT 2; диск, на котором записаны драйвера и утилиты к видеокарте; инструкция по ее установке и эксплуатации.

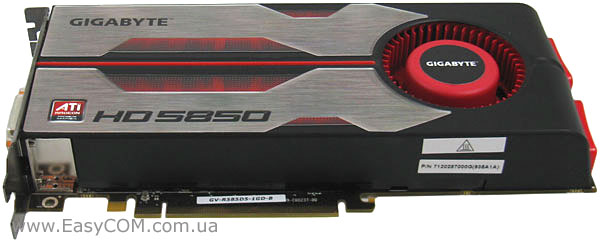

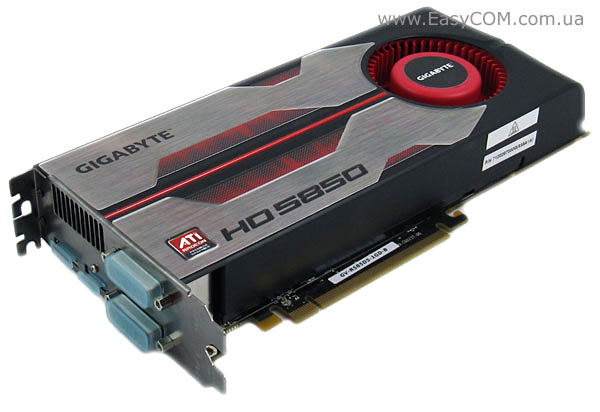

Не только упаковка, но и сама видеокарта внешне очень сильно напоминает Radeon HD 5870, которую условно можно назвать прототипом GIGABYTE Radeon HD 5850. Но отличительными особенностями между ними являются разные системы охлаждения и фирменные надписи.

Да и по габаритам наша видеокарта покомпактнее, чем Radeon HD 5870, что дает ей некоторые преимущества. Ведь она может практически без всяких сложностей войти в обычный среднестатистический корпус. Но проблемы при установке могут возникнуть из-за другого нюанса:  разъемы питания находятся на задней части видеокарты, в отличие от большинства, у которых эти разъемы сверху.

Для мостиков CrossFire предусмотрены два специальных разъема слева сверху видеокарты. Эта технология поможет всем желающим сделать игровую станцию наиболее быстрой.

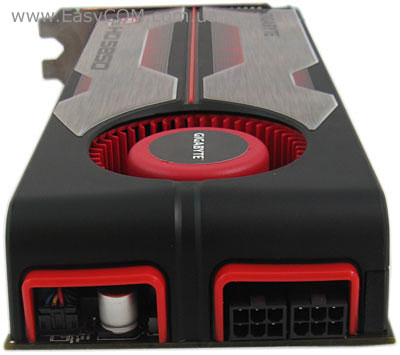

Два дополнительных 6-контактных разъема для питания расположены в задней части видеокарты, и на основе этого можно сделать вывод, что энергопотребление ускорителя не достигает чересчур высокого уровня. Кроме того, в торце кожуха кулера можно увидеть два «сопла», предназначенных для улучшения циркуляции воздуха внутри. Все это вместе взятое дает повод полагать, что для охлаждения видеокарты будет достаточно стандартной турбины, и необходимость сильнее раскручивать вентилятор не возникнет, а это избавит вас от возникновения лишних шумов.

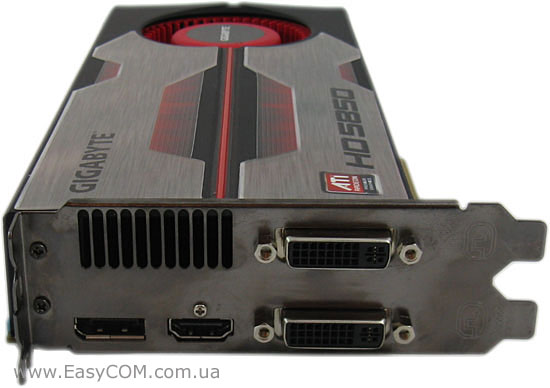

Такой дизайн системы, который предполагает два слота системы охлаждения, сделал возможным реализацию на ускорителе нескольких видеовыходов: два универсальных выхода DVI и мультимедийные выходы HDMI и DisplayPort. В стандартный комплект входит переходник, с помощью которого легко можно подключить аналоговый монитор.

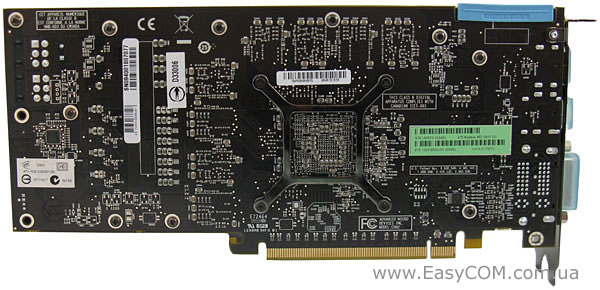

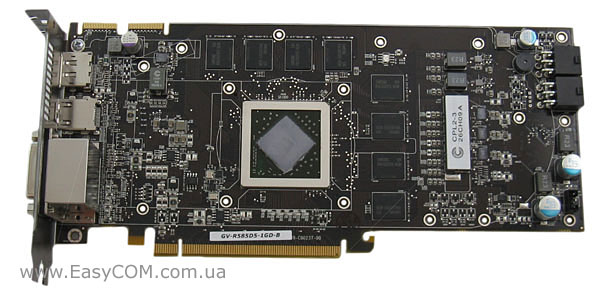

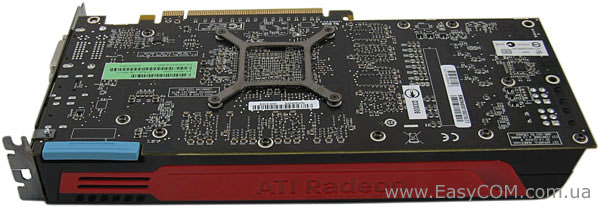

На лицевой стороне видеокарты расположено множество различных элементов. В их числе все основные узлы стабилизатора питания, чипы памяти и сам GPU. На оборотной же стороне платы находится лишь небольшое число мелких согласующих элементов.

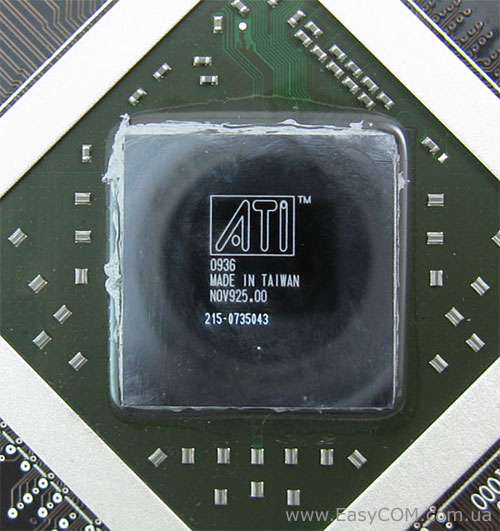

Рекомендованное значение частоты работы графического процессора - 725 МГц, и рассматриваемая нами видеокарта полностью соответствует этому значению. И невысокое потребление ею электроэнергии объясняется тем, что чип RV870 выполнен по 40 нм техпроцессу. Но об этом уже говорилось выше. И хотя у  Radeon HD 5850 остались 2154 млн. транзисторов, число унифицированных шейдерных процессоров уменьшилось до 1440, текстурных блоков до 72, а количество ROP осталось равным 32.

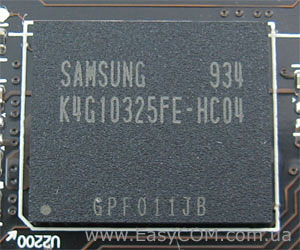

Общий объем видеопамяти карты достигает 1 ГБ, что достигается при помощи восьми микросхем стандарта GDDR5, произведенных фирмой SAMSUNG, со временем доступа 0,4 нс. А это, в свою очередь, дает им возможность работать на частоте до 50 МГц. На самой же видеокарте частота работы чипов не достигает этого значения и составляет лишь 4000 МГц, то есть остается достаточно неплохой запас для разгона.

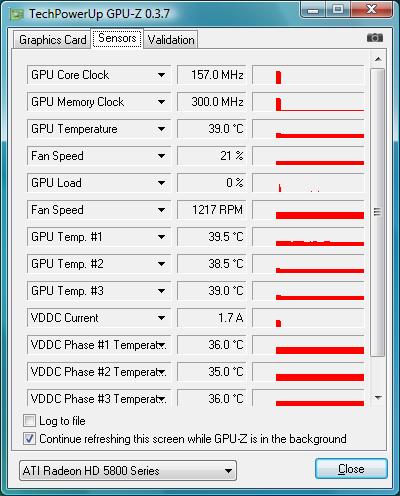

Частота работы чипа снижается до 157 МГц в то время, когда нагрузка на видеокарту снижается, и видеопамять так же замедляется до 300 МГц ( при учете того, что средняя эффективная частота ее работы 1200 МГц). В соответствии с этим снижается напряжение питания, что значительно уменьшает энергопотребление, температура так же снижается и система охлаждения начинает производить меньше шума.

Стоит заметить, что в систему охлаждения значительных изменений внесено не было, она лишь стала чуть короче.

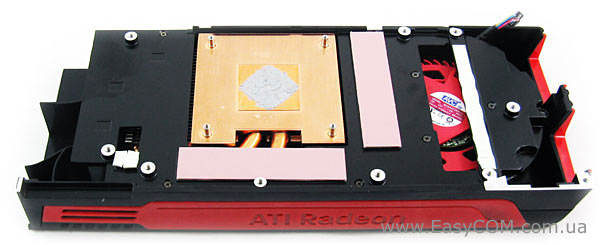

Радиатором для чипов памяти и компонентов стабилизатора питания является металлическая турбина. Она плотно прилегает к элементам видеокарты через специальные термопрокладки. Кроме нее в систему охлаждения входит радиаторный блок, состоящий из теплосъемника, четырех тепловых трубок и алюминиевых ребер.

Контакт между тепловыми трубками и алюминиевыми пластинами надежно пропаян, что усиливает эффективность работы системы. Полностью вся конструкция заключена в пластиковый кожух, и продувает ее основная металлическая турбина.

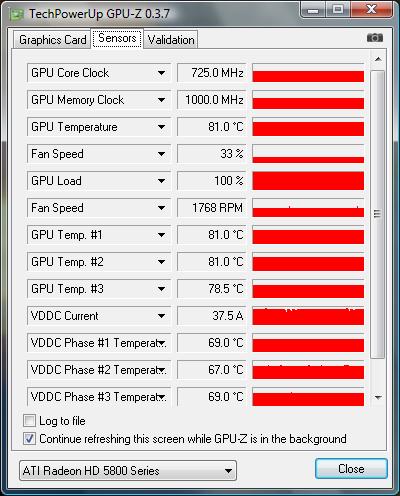

Эффективность работы системы охлаждения можно испытать при помощи утилиты FurMark, более детальные данные помогает получить GPU-Z. При работе на стандартных средних частотах, при автоматическом управлении скоростью вращения турбины, наш графический процессор нагревается в среднем до температуры 81°С. При этом скорость вращения турбины достигла лишь 33% от максимально возможной, и вся система в целом работала очень тихо. Основываясь на этих данных можно сделать вывод, что тепловыделения видеокарты достаточно невелики и система охлаждения отлично справляется со своей задачей.

Тестирование и его результаты

Для проведения тестов был использован следующий Стенд для тестирования Видеокарт:

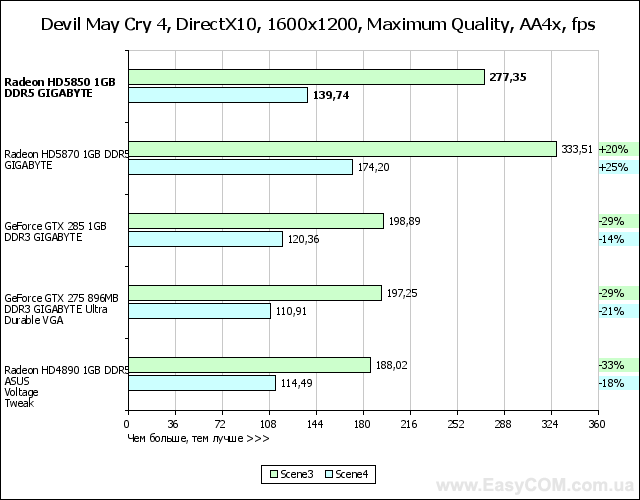

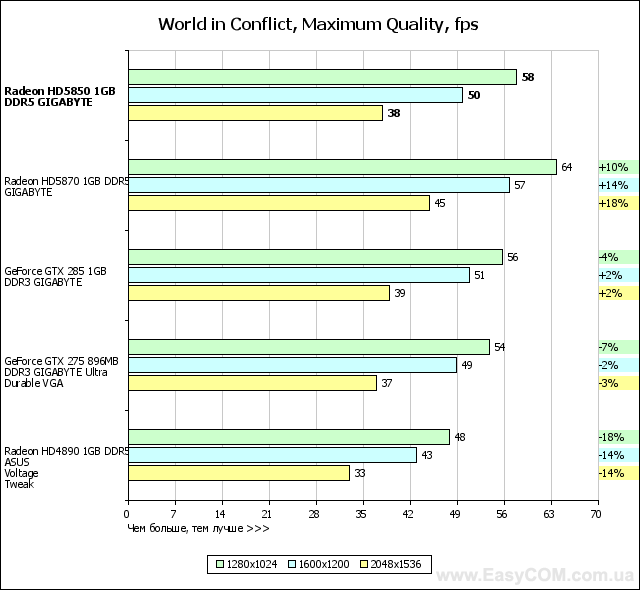

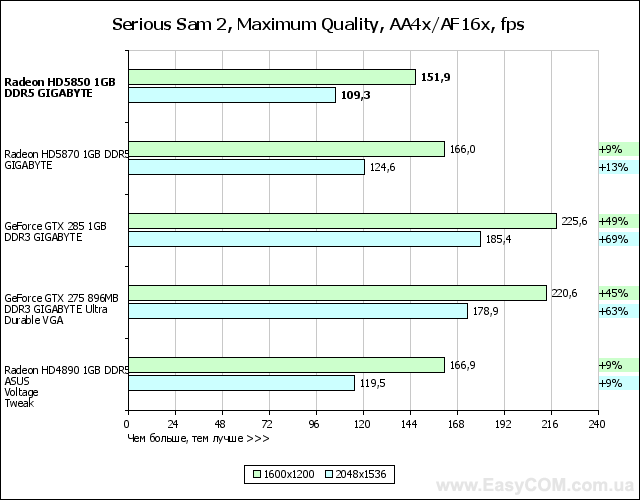

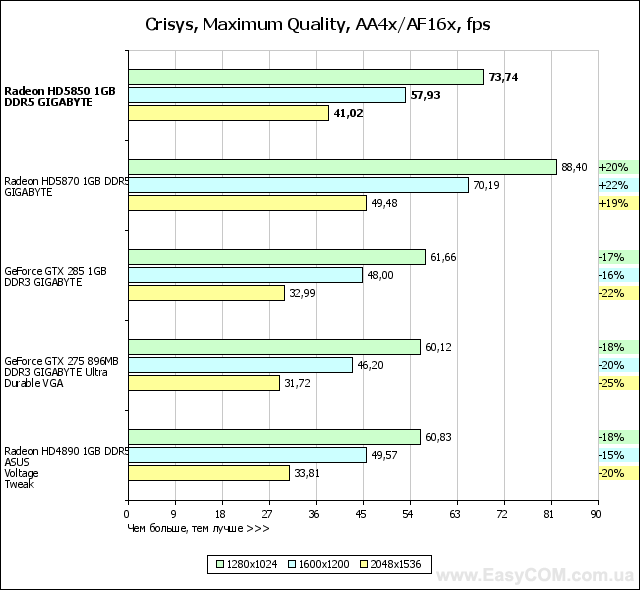

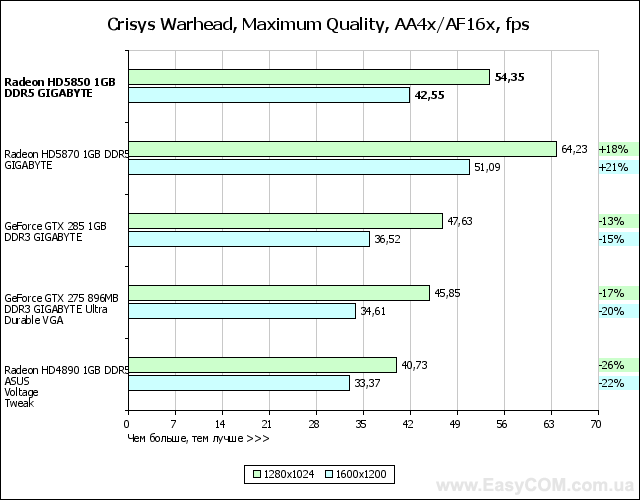

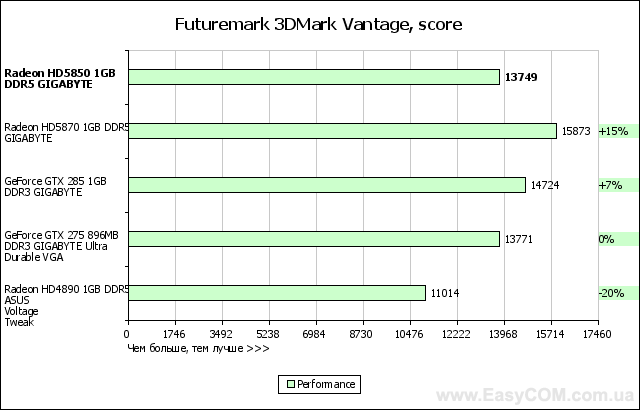

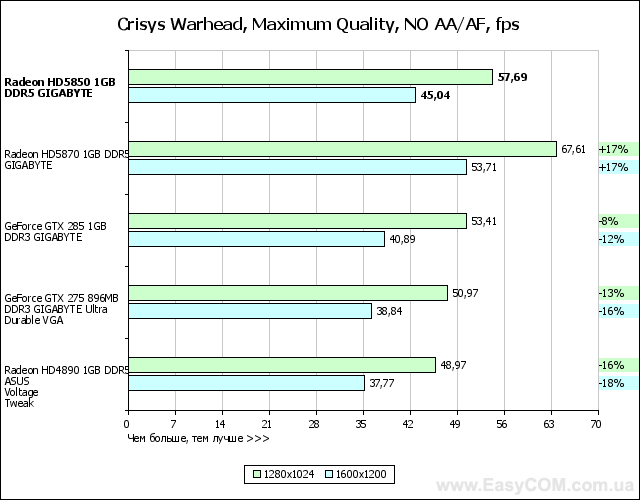

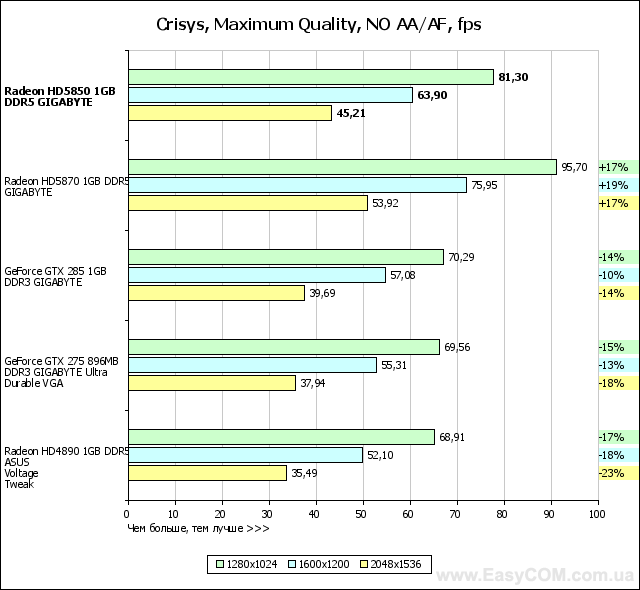

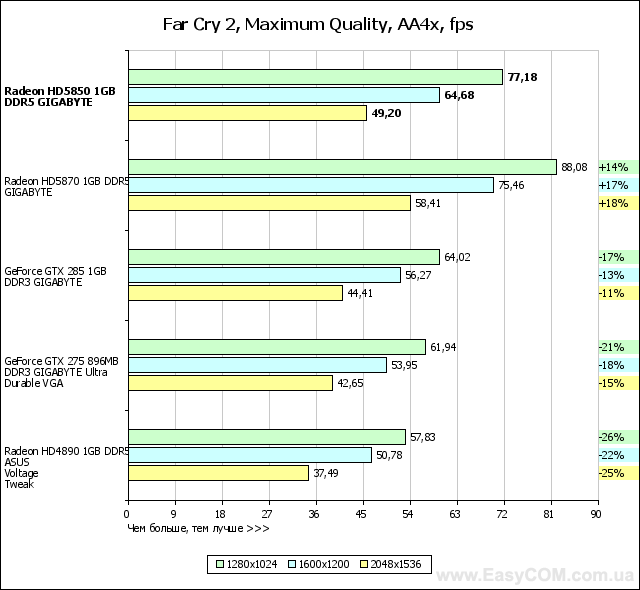

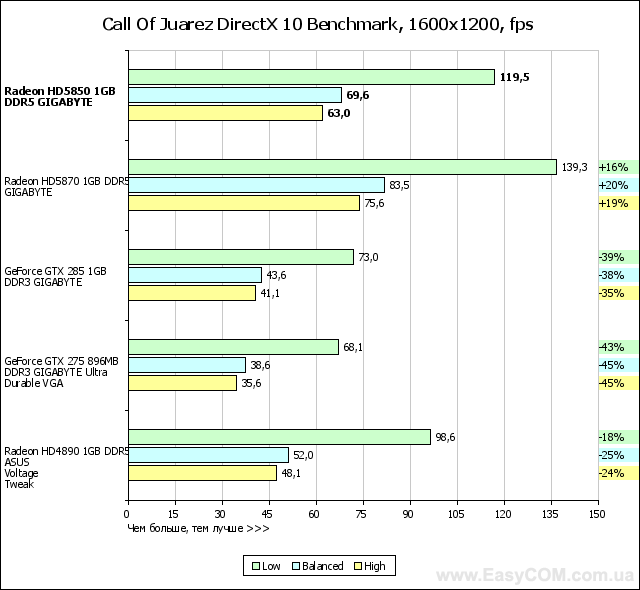

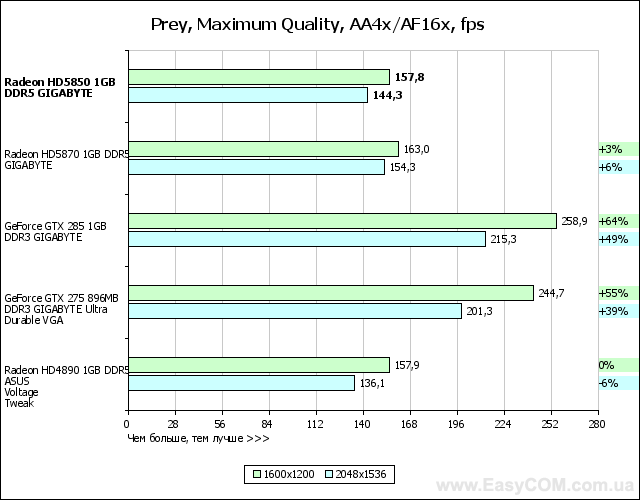

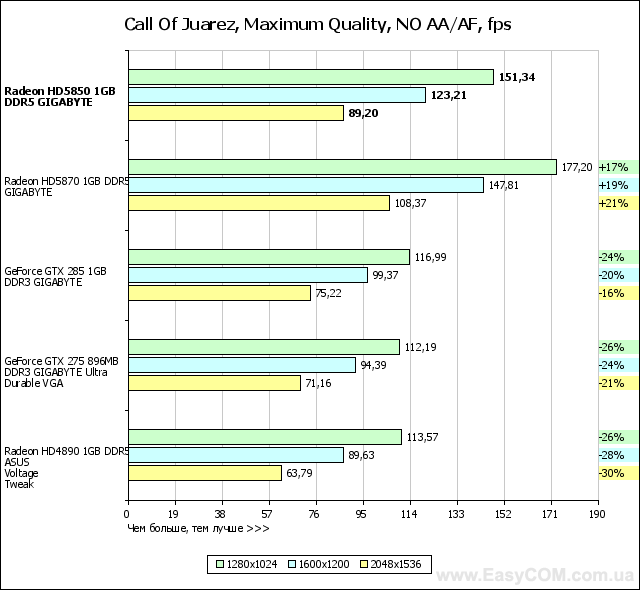

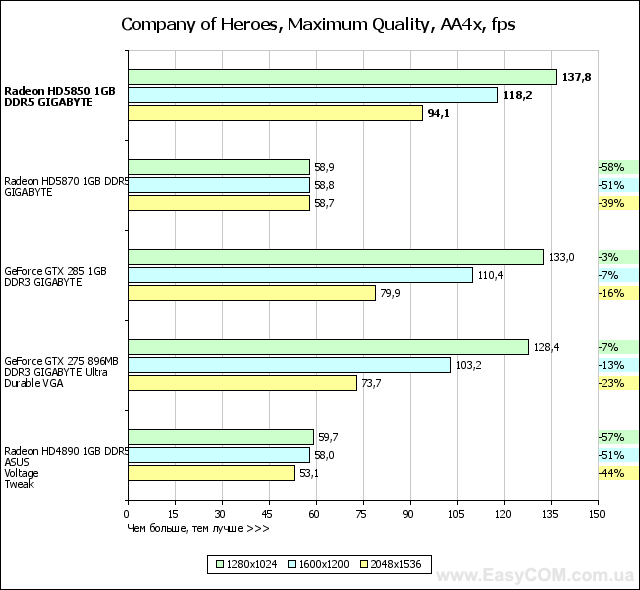

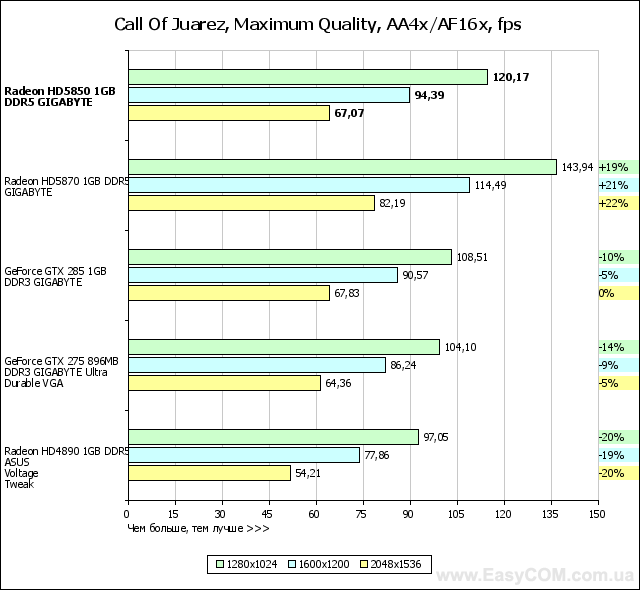

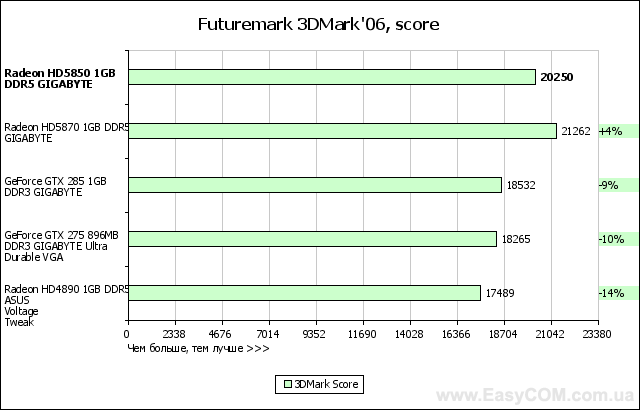

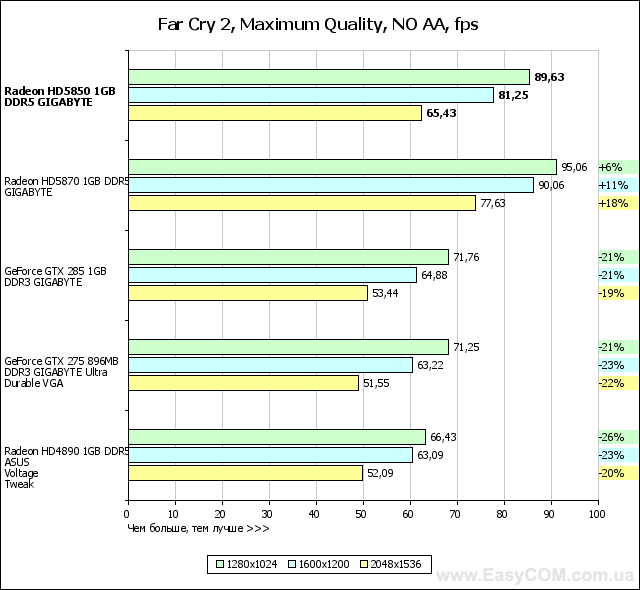

Как показали результаты проведенных тестов, эффективность работы Radeon HD 5850 снизилась всего на 10-17% по сравнению с ее прототипом, и это достаточно не значительная потеря. Данная модель превосходит по своим показателям многие одночиповые видеокарты прошлого показателя, разработанные как компанией AMD, так и NVIDIA. И при этом еще и потребляет меньше электроэнергии. Не стоит сомневаться, что в ближайшем будущем NVIDIA представит нашему вниманию свою модель видеокарты для поддержки DirectX 11. И тем не менее, продумываю комплектацию вашей новой игровой системы не забудьте обратить внимание на Radeon HD 5850, особенно в том случае, если ваш бюджет ограничивает ваши возможности, ведь при очень неплохих технических характеристиках эта модель еще и достаточно недорога.

Разгон GIGABYTE Radeon HD 5850

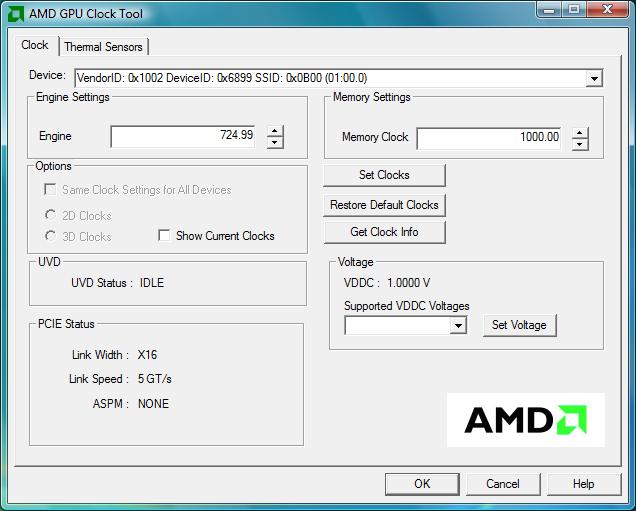

 Чаще всего для разгона используют утилиту AMD GPU Clock, так как она давно уже употребляется для данных целей и успела себя положительно зарекомендовать. Кроме того, последняя версия утилиты поддерживает наш ускоритель.

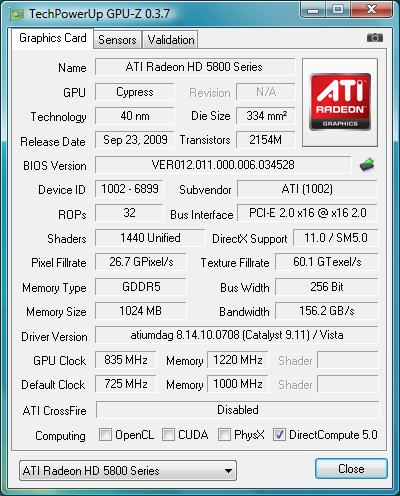

И результаты разгона впечатляют. Вполне возможно добиться результата, при котором видеокарта при охлаждении своей стандартной турбиной сможет работать, и работать стабильно, на частотах 835 МГц для графического ядра (+15,2%) и 1220 МГц (+22%) для видеопамяти, а это высокие показатели, и они обеспечивают функционирование карты на частоте 4880 МГц. Как видите, производительность карты можно увеличить достаточно значительно.

Одним словом, в общем можно добиться прироста производительности на 15-16%. И при этом по скоростных характеристикам работы видеокарты практически достигаются те же значения, что и у Radeon HD 5870. И в очередной раз полученные результаты наводят нас на мысль, что и Radeon HD 5850, и Radeon HD 5870 очень схожи между собой и в их основе лежат подобные друг другу чипы, да и полученные на их основе продукты похожи.

Энергопотребление видеокарты

Обратим внимание теперь на потребление электроэнергии данной видеокартой. В расчет мы будем брать стандартную конфигурацию графического ускорителя на Radeon HD 5850, имеющую меньшую производительность и скорость работы, чем Radeon HD 5870. О разогнанной видеокарте говорить надо будет отдельно. А вопрос энергопотребления в современном мире стоит особо остро. Во-первых, каждому хочется сэкономить свои деньги, поэтому буквально каждый потраченный ватт будет на счету. А во-вторых, потребляя по возможности меньше количество энергии, мы вносим свой вклад в защиту окружающей среды, что так же немаловажно.

 Возможность оценить соотношение потребляемой энергии и производительности видеокарты нам предоставляет тестовый стенд, а необходимую нагрузку на Radeon HD 5850 можно подать при помощи уже известной нам утилиты FurMark.

Первые данные получаем в режиме простоя видеокарты. И получаем относительно низкое значение энергопотребления. Причем оно невелико не только по сравнению с более «продвинутой» Radeon HD 5870. Рассматривая все возможные видеокарты, в основе которых лежит чип GeForce 210, который выполнен по 40 нм техпроцессу, мы заметим, что полученное значение практически равно самой малопроизводительной модификации. При увеличении нагрузки. Естественно, энергопотребление резко возрастает. И все равно остается достаточно низким по сравнению с другими одночиповыми вариантами, обладающими достаточно высокой производительностью. В общем можно сказать, что Radeon HD 5850 – видеокарта, способная обеспечить достаточно быструю и эффективную работу при невысоком потреблении электроэнергии.

Выводы

В настоящее время каждый из на может выбирать между двумя видеокартами, в основе которых лежит графический процессор ATI RV870. Это Radeon HD 5870, максимально эффективная на данный момент модификация, но имеющая и соответствующую цену, и Radeon HD 5850, менее производительный, но вполне соответствующий задаваемым требованиям и стандартам, имеющий доступную цену, и оптимальное соотношение быстродействия и потребляемой энергии. И человек, решившийся на покупку Radeon HD 5850, получает прекрасный, качественный, современный продукт, обеспечивающий ему поддержку нового API DirectX 11 и других фирменных технологий, и, конечно же, великолепную производительность в играх. Компания AMD задала достаточно высокие стандарты в разработке и производстве видеоускорителей, и остальным компаниям, в том числе и известной всем NVIDIA, еще только предстоит эти стандарты догнать. Таким образом, в данный момент времени только видеокарта на GPU от AMD будет поддерживать все новые игры, которые появились сейчас и появятся в ближайшем будущем. А выбор между Radeon HD 5850 и Radeon HD 5870 уже напрямую будет зависеть от ваших потребностей и возможностей бюджета.

В качестве резюме можно выделить следующие достоинства нашей видеокарты:

- Поддержка DirectX 11 (Shader Model 5.0) и OpenGL 3.1;
- Не высокое потребление электроэнергии при высокой производительности;
- Поддержка новой технологии ATI Eyefinity;
- Система охлаждения работает очень эффективно, и при этом тихо;
- Наличие достаточно значительного коридора для разгона;
- Radeon HD 5850 имеет меньшую длину по сравнению с Radeon HD 5870.

И при всех этих достоинствах можно выделить лишь один заметный недостаток: длина видеокарты и наличие разъемов дополнительного питания могут вызвать проблемы при установке карты в ряд корпусов.

По материалам www. easycom. com. ua
