Обзор сетевой карты D-Link DGE-528T

Мы продолжаем ряд обзоров посвященных самому актуальному и уже народному стандарту проводных коммуникаций. Gigabit Ethernet уже стал необходимым минимумом для адекватной передачи потокового видео высоких разрешений, ведь качественная четкая картинка больших размеров может дать при просмотре максимум присутствия. А уже не за горами технологии голографических экранов, в разы повышающие количество точек на один кадр визуализации. Сама скорость работы и является весомым критерием комфорта, но именно в этом лежит главная особенность бюджетных сетевых карт. Конечно, темпы развития и современные показатели производительности систем очень велики, но это можно назвать только необходимым минимумом для нормальной работы гигабитных решений. Ведь за дешевизной установленного чипа скрывается и объем работы, переложенной на центральный процессор для обработки операций контроля и фильтрации ошибок передачи данных по Gigabit Ethernet коммуникациям. Именно поиску оптимального соотношения скорости передачи и перекладываемой нагрузки на центральный процессор и посвящена наша серия обзоров бюджетных адаптеров Gigabit Ethernet. Сегодня мы добрались до продуктов весомого участника рынка сетевых решений компании D-Link в лице ее Gigabit Ethernet PCI сетевого адаптера DGE-528T, позволяющего совсем недорого организовать передачу информации со скоростью 1000 Мбит/с у вас дома или в офисе.

Технические характеристики

Мы постарались обобщить данные с сайта производителя, указанную спецификацию на упаковке адаптера и непосредственно из PDF файла документации лежащего на FTP компании D-Link. Отметим не всегда полное соответствие всех данных из трех источников.

Упаковка

Попавшая в этот раз на тестирование плата имеет достаточно строгую и стандартную для компании D-Link картонную упаковку c вполне характерным дизайном полиграфии на ней. На белом фоне выделены серым текстом поддерживаемые продуктом сертифицированные технологии проводной передачи данных. Правый верхний угол заполнен яркими логотипами основных привлекательных решений, использованных здесь.

Обратная сторона оформлена довольно информативно, здесь все на том же белом фоне представлена на семи языках базовая спецификация этого продукта. В правой части изображена задняя панель PCI адаптера с описанием ее элементов, а в верхнем углу присутствует голографическая наклейка, обеспечивающая защиту от подделок.

Комплектация

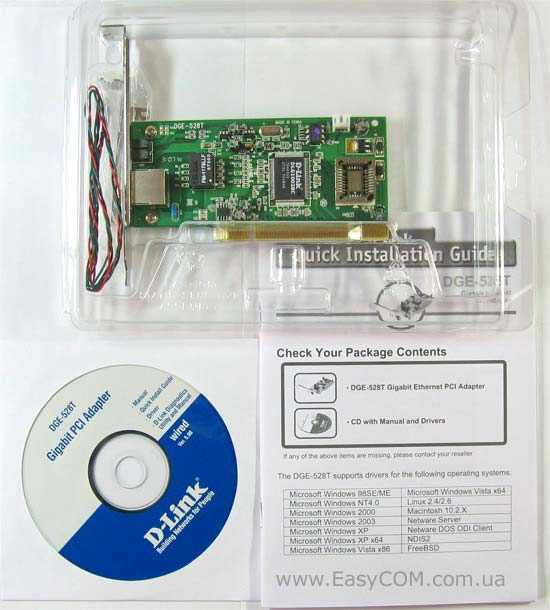

Комплектация модели D-Link DGE-528T достаточно универсальна, здесь присутствует все, что необходимо для работы.

В комплект входит:
- CD-диск с ПО и документацией;
- Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению);
- Кабель WOL включения питания компьютера через сетевую карту;
- Планка для установки в низкопрофильный корпус (Low-Profile).

Адаптер D-Link DGE-528T

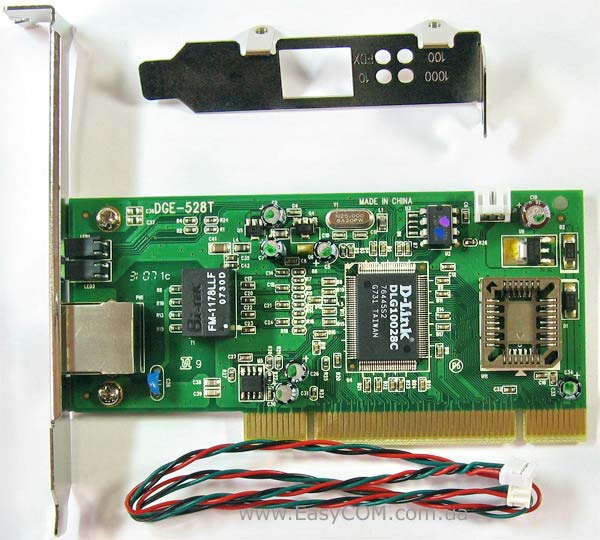

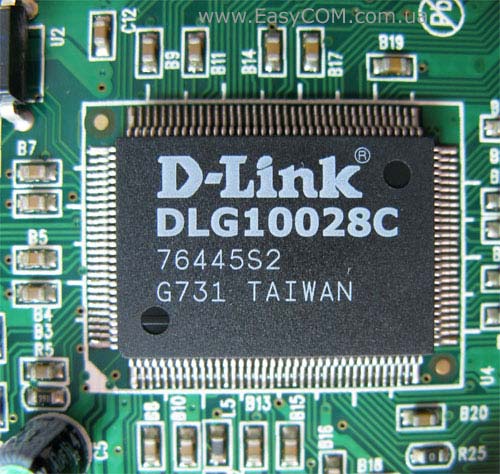

Представленная карта имеет вполне стандартные размеры и использует интерфейс соединения с материнской платой компьютера PCI 2.2. Наполнение текстолита достаточно обычное для сетевых карт, но есть одна уникальная особенность, которая отличает ее от большинства других. Чип, установленный на испытуемом адаптере, имеет маркировку DLG10028C. Он произведен компанией D-Link и представлен на изображении ниже.

Данная разработка является аналогом RTL8169 компании Realtek. Решения этого производителя всегда славились наилучшим соотношением цена/производительность, вполне можно предположить, что и данный экземпляр не стал исключением.

По заявленным данным на сайте производителя можно составить полное описание возможностей и реализованных функций данного продукта.
D-Link DGE-528T – высокопроизводительный PCI-адаптер Gigabit Ethernet с медным портом 10/100/1000Mбит/с для настольных компьютеров. Устанавливаемый в PCI-слот персонального компьютера, этот адаптер позволяет подключить его к рабочим станциям Gigabit Ethernet или серверам, работающим на скорости 2000 Мбит/с в режиме полного дуплекса.

Передача на скорости Gigabit Ethernet

Благодаря возможности работы в режиме полнодуплексного Gigabit Ethernet, этот сетевой адаптер предоставляет компьютеру возможность работы в сети на скорости 2000 Мбит/с с использованием существующей кабельной системы на основе UTP Cat 5. Являясь недорогой альтернативой решению на оптике, этот адаптер позволяет быстро увеличить скорость передачи данных до Gigabit Ethernet, не требуя прокладки новых, дорогих оптических кабелей. Адаптер поддерживает автоопределение скоростей 10/100/1000 Mбит/с и полу/полнодуплексного режима работы.

VLAN для повышения производительности и надежности

Сетевой адаптер поддерживает фильтрацию тегированных Ethernet-кадров VLAN, позволяя настраивать ПК совместно с коммутатором, поддерживающим VLAN. Компьютер может быть частью виртуальной сети VLAN, изолированной от остальной сети для повышения безопасности и производительности.

Wake-On-LAN для управления питанием

Wake-On-LAN (WOL) – это функция Advanced Configuration Power Interface (ACPI), позволяющая удаленно включать питание выключенного компьютера. С помощью этой функции администратор сети может посылать сигналы «wake-up», приводящие компьютер в активное состояние. Функция WOL обеспечивает пользователям отличную возможность для управления питанием ПК в любое время и из любого места.

Управление потоком для минимизации потери пакетов

Адаптер поддерживает функцию управления потоком и независимую очередь FIFO, обеспечивая средства защиты данных во время их передачи по сети. При подключении к гигабитному коммутатору, поддерживающему управление потоком, адаптер, во время пиковых нагрузок, получает от него сигналы о переполнении буфера. После этого адаптер задерживает передачу данных до тех пор, пока не получит сигнал от коммутатора, что он готов к приему данных.

Небольшой размер, низкое энергопотребление

Используя решение на основе единственного чипа, этот сетевой адаптер обладает компактным размером и низким энергопотреблением.

Характеристики

- Gigabit Ethernet на меди для подключения ПК
- Автоопределение скорости 10/100/1000 Mбит/с
- Поддержка полнодуплексного 2000 Mбит/с Gigabit Ethernet
- Поддержка 32-битной шины PCI в режиме Bus Master с частотой 33/66 МГц
- Встроенный буфер FIFO (8K/64K) для уменьшения количества операций обмена данными с оперативной памятью
- Поддержка автоматического определение полярности MDI/MDIX
- Управление потоком 802.3x для быстрой и надежной передачи данных
- Поддержка управления питанием ACPI 2.0 WOL
- Поддержка 802.1Q VLAN Tagging
- PCI 2.2 plug-and-play
- Драйверы для Windows 98, 2000, ME, NT, XP, Vista, NetWare, Linux, MacOS
- Очень маленький размер и низкое энергопотребление

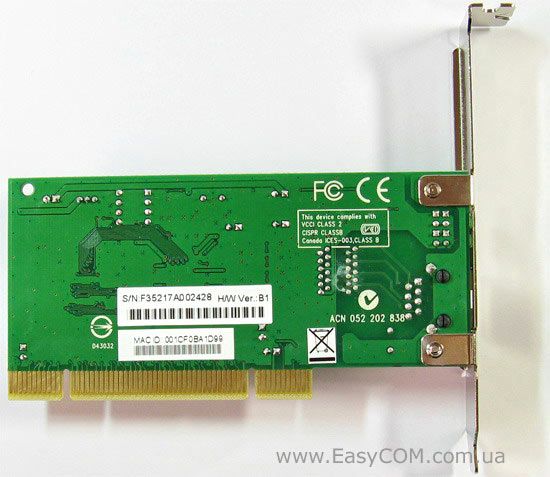

Обратная сторона сетевой карты тоже не отличается оригинальностью в своем исполнении. Здесь просматривается небольшое количество дорожек, две наклейки технической информации и практически вся поверхность заполнена экраном из медного слоя текстолита платы.

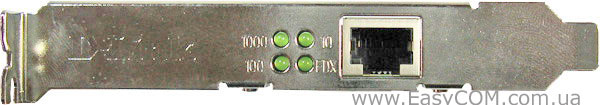

Интерфейсная панель платы оборудована одним разъемом RJ-45 для подключения сетевого провода и четырьмя световыми индикаторами рабочей активности зеленого цвета. Они оповещают о рабочих режимах 10, 100 или 1000 Мбит/с, а FD говорит о включении режима Full duplex.

Тестирование

Перейдем к самой главной и интересной части нашего обзора. Какие реальные скоростные возможности и особенности работы всей системы получает пользователь при покупке данного Gigabit Ethernet PCI-адаптера? Это мы можем увидеть непосредственно в тестовых сравнениях D-Link DGE-528T с конкурентами.

Мы постарались во время тестирования определить влияние работы сетевой платы на загрузку процессора (AMD Athlon 64 X2 3600+) и непосредственно измерить скорость передачи между двумя идентичными картами, которые установлены в две достаточно производительные системы и соединены кросс-кабелем

Система №1, показания снимались именно с данной конфигурации.

Система №2.

Тестированию были подвержены последовательно: передающая часть платы, затем ее принимающая, а также определена общая пропускная способность канала, построенного на двух одинаковых обозреваемых нами платах. Будут произведены замеры загрузки процессора в каждом из режимов тестирования. Тестирование проводится на максимальной скорости соединения равной 1000 Мбит/с. Длина кросс кабеля UTP 5 cat 3 м.

Сравнительное тестирование работоспособности на скрипте генерации сетевого трафика Throughput. scr.

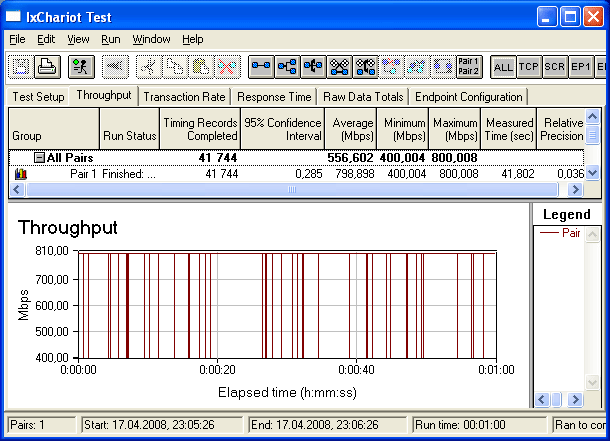

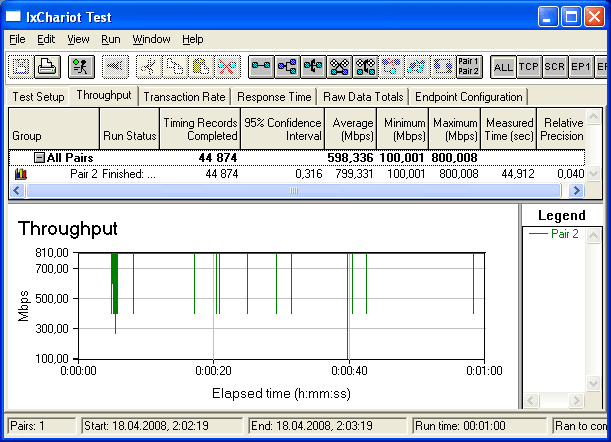

Поток данных к измерительному стенду.

Поток данных от измерительного стенда.

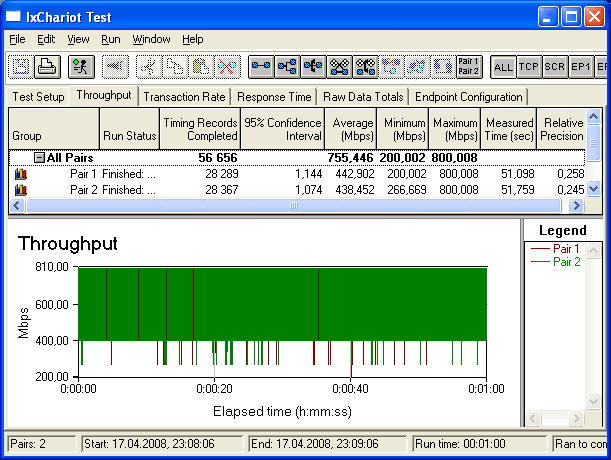

В обоих направлениях.

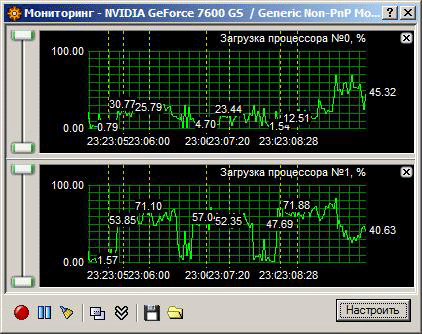

График загрузки процессора в моменты проведения тестов.

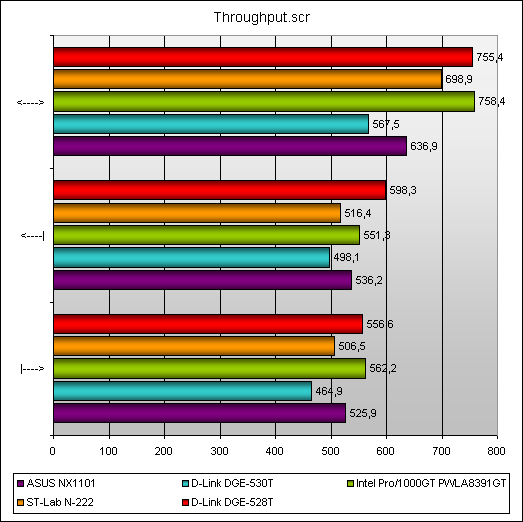

Сравнительные графики скоростей работы.

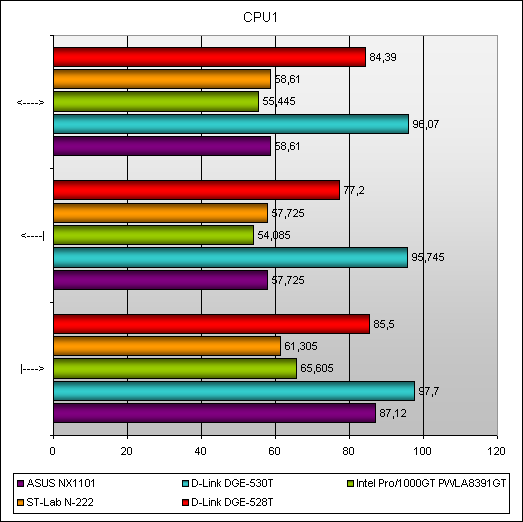

Сравнительные графики загрузки процессора при этих скоростях.

Сравнительное тестирование работоспособности на скрипте генерации сетевого трафика High_Performance_Throughput. scr.

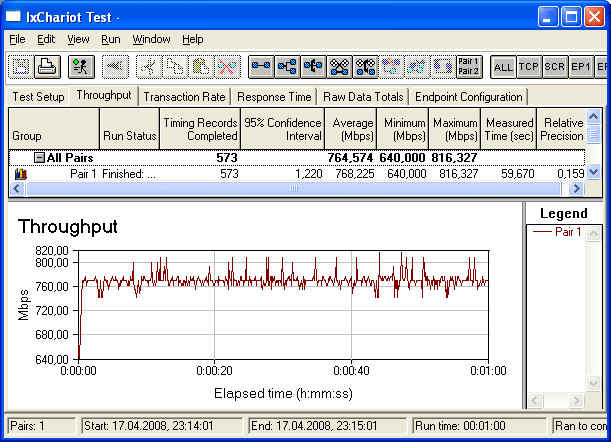

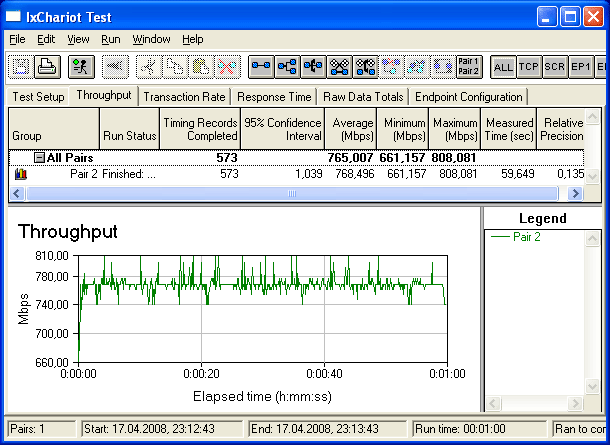

Поток данных к измерительному стенду.

Поток данных от измерительного стенда.

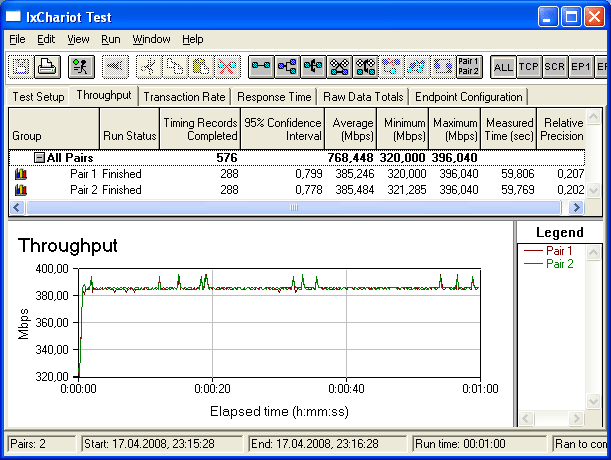

В обоих направлениях.

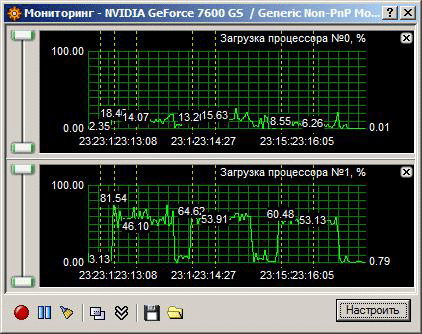

График загрузки процессора в моменты проведения тестов.

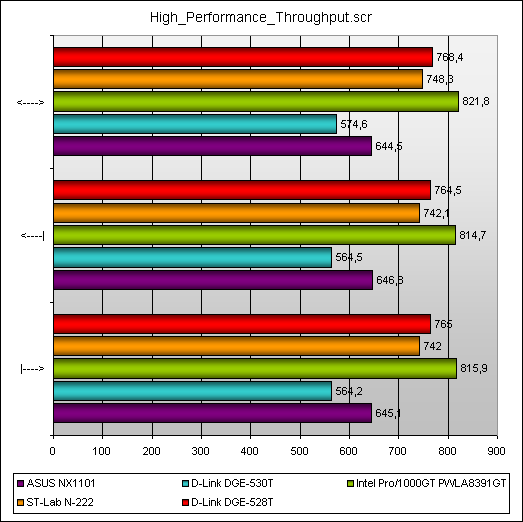

Сравнительные графики скоростей работы.

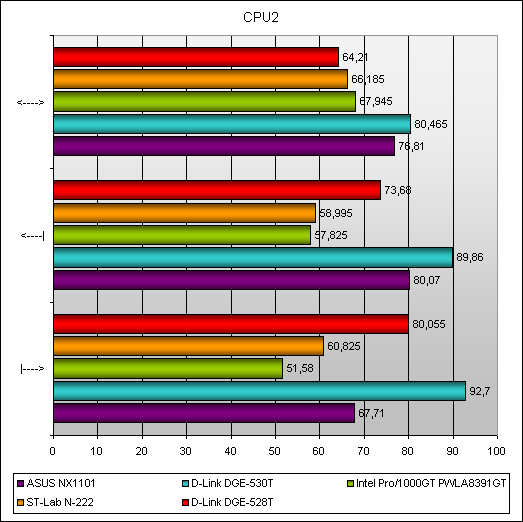

Сравнительные графики загрузки процессора при этих скоростях.

Тестирование показало довольно интересные результаты. Для качественной работы гигабитной сети необходима довольно производительная комплектация «машины» и очень желателен двухъядерный процессор. Но даже при полной свободе в использовании ресурсов, максимально возможная скорость работы такого канала даже на лучших моделях сетевых адаптеров не превысила 822 Мбит/с. А наш подопытный D-Link DGE-528T обеспечил лишь 768 Мбит/с. Но это один из лучших результатов, полученных при тестировании, и позволяет выделить D-Link DGE-528T как довольно привлекательное по критерию цена/производительность решение. При таких скоростях работы загрузка процессора оказалась не самой высокой, что опять подтверждает лидерство этой модели среди бюджетных решений.

Выводы

Адаптер D-Link DGE-528T можно порекомендовать как бюджетное и оптимальное решение по соотношению цена/производительность. Универсальный подход к реализации данной платы компанией D-Link позволил нам смело рекомендовать ее для организации доступа стационарного ПК через шину PCI к сети Ethernet на скорости в 1000 Мбит/с. Наряду с хорошей комплектацией и отличной обеспечиваемой пропускной способностью, данный адаптер имеет неплохую поддержку со стороны разработчика и демократичную цену. Заявленная работа под управлением практически всех популярных операционных систем, фигурирующих на рынке программного обеспечения, полностью обеспечит неоспоримую популярность данной модели среди ее аналогов.

Плюсы:
- Хорошее соотношение цены/производительности.
- Наличие Кабеля WOL и планки для установки в корпуса Low-Profile.
- Качественно простая индикация режимов работы.
- Поддержка многих операционных систем.

Минусы:
- Все же достаточно большая нагрузка на процессор.
