Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Не так давно, в нашей статье о ASUS Maximus II Formula, мы писали, что материнские платы от компании ASUS на базе набора логики Intel P45 Express распространились на все ценовые сегменты рынка. И тогда нам казалось, что ему осталось покорить лишь сердца геймеров и энтузиастов с помощью  все той же ASUS Maximus II Formula.

Но, как оказалось, тайваньские инженеры так не думают, и они создали более дешевый вариант платы ASUS P5Q, дав ему название ASUS P5Q SE. Тем самым экспансия популярнейшего в наше время набора логики Intel P45 Express распространилась и на очень экономных пользователей, чей бюджет на материнскую плату не превышает отметки в 120$.

Напомним, что до этого момента в ценовом диапазоне «до 120$» господствовали материнские платы на основе чипсетов Intel P35 Express и P43 Express. Ну что ж, посмотрим, как с ними сможет конкурировать максимально облегченная плата на основе Intel P45 Express. А поможет нам в этом ASUS P5Q SE.

Внешний вид, спецификация, комплектация

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Поставляется материнская плата в уже «до боли» знакомой нам синей коробке, как и остальные представительницы серии ASUS P5Q.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

На обратной стороне коробки расписаны основные характеристики платы и ее особенности. В правом верхнем углу расположено наглядное изображение платы – это очень удобно.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

В комплекте присутствуют:

    переходник питания для SATA устройств на два разъема; 2 кабеля SATA; 1 кабель IDE; 1 кабель FDD; фирменная заглушка на заднюю панель корпуса (с диэлектрическим мягким покрытием); набор фирменных Q-Connectors облегчающих подключение внутренних разъемов; инструкция и DVD-диск с драйверами и ПО.

Богатой комплектации мы и не ждали, но все необходимое присутствует, придраться не к чему.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Спецификация:

Модель

ASUS P5Q SE

Поддерживаемые процессоры

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron

Чипсет

Intel P45/ICH10 с поддержкой Intel Fast Memory Access (FMA)

Частота системной шины (FSB), МГц

1600/1333/1066/800

Тип поддерживаемой памяти

4 x DIMM, до 16 ГБ DDR2 1200/1066/800/667 MГц

Слоты расширения

1 порт PCI Express 2.0 x16
2 порта PCI Express x1
3 порта PCI

Технология CrossFire

Не поддерживается

Дисковая подсистема

Южный мост:
- 6 x SATA 3Гб/с

Marvell 88SE6121:
- 1 x UltraDMA 133/100/66 до 2 PATA устройств

Поддержка LAN

Atheros L1E Гигабитный LAN контроллер с поддержкой  AI NET 2

Звуковая подсистема

Realtek ALC1200 8-канальный кодек High Definition Audio
Поддержка S/PDIF вход/выход
- ASUS Noise-Filtering

USB

12 USB2.0/1.1 портов (6 на задней панели)

Внешние порты I/O

1 x PS/2 порт для клавиатуры
1 x PS/2 порт для мыши
1 x Coaxial S/PDIF выход
1 x LAN (RJ45) порты
6 x USB 2.0/1.1 портов
8-канальный звуковой порт

Внутренние порты I/O

3 x USB штекера для поддержки 6 USB портов
1 x разъем для FDD
1 x IDE разъем
1 x COM разъем
6 x SATA портов
1 x разъем кулера CPU
1 x разъема кулера корпуса
1 x разъем кулера БП
Разъем системной панели
Аудио разъем передней панели

BIOS

8Mb AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.4

Размеры, мм

305 х 193 (ATX)

Сайт производителя

Http://www. asus. com/

Новую версию BIOS и драйверов можно скачать с сайта поддержки.

Все цены на ASUS P5Q SE

Что ж, характеристики вполне достойные, однако хотелось бы отметить пару недостатков: отсутствие возможности построения RAID-массивов, как силами южного моста, так и дополнительными чипами; отсутствие поддержки технологии CrossFire, как очень перспективной особенности Intel P45 Express.

Несмотря на то, что данная модель является максимально облегченной, она все же имеет ряд свойственных платам ASUS особенностей и специальных функций.

ASUS EPU-4 Engine

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Уже хорошо нам знакомая функция энергосбережения. Однако в данной плате она носит в названии цифру 4, а не 6. Как видно из диаграммы исчезли 2 элемента: чипсет и оперативная память. Незнаем, что заставило инженеров урезать эти функции, но они бы были очень кстати как раз в экономном варианте платы, ведь экономные пользователи экономят и на электроэнергии.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Вследствие данного упрощения  мы, как и маркетологи ASUS, уже не беремся утверждать о 80% экономии электроэнергии.

ASUS Express Gate

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Также уже не раз рассмотренная нами функция, позволяющая загрузить мини операционную систему до загрузки основной. Это дает возможность получить доступ к просмотру интернет-страниц, отправке электронной почты, прослушиванию музыки, просмотру фотографий не более чем за 5 секунд после включения компьютера.

100% High-quality Japan-made Conductive Polymer Capacitors!

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Компания ASUS заверяет нас об использовании только высококачественных твердотельных конденсаторов японского производства и дает при этом гарантию в 5000 часов беспрерывной работы узла VRM (узел питания процессора). Что ж, интересное положительное качество недорогой платы, хотя 5000 часов это всего 208 дней круглосуточной работы.

ASUS Crystal Sound

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Как и все платы серии P5Q, данная плата тоже имеет специальный звуковой фильтр, который позволяет получать более чистый звук.

Рассмотрим Строение платы более подробно.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

А вот тут нас ожидал сюрприз. Видимо инженеры ASUS все таки хотели «зайти в лес подальше, но при этом наломать как можно меньше дров» и, поэтому установили в проверенную материнскую плату более мощный набор логики. Таким волшебным образом из ASUS P5QL PRO получилась героиня нашего обзора ASUS P5Q SE. Что ж, мы еще успеем проверить, что нового нам принесло такое перевоплощение, кроме как повышения цены на 10$.

Компоновка плат аналогична со всеми вытекающими отсюда преимуществами и недостатками. Расположение основных элементов выполнено достаточно хорошо, но есть два серьезных замечания: первое – разъем для подключения FDD находится в нижнем левом углу и если есть необходимость подключить 3,5”-дисковод, то придется тянуть широкий и неудобный шлейф через весь корпус. Хотя сегодня FDD используется все реже и реже, так что необходимости в нем может и не возникнуть. Второе замечание – расположение 24-контактного разъема питания платы. Он находится в неудачном месте и при установке габаритного кулера на процессор кабель питания может мешать прохождению воздушного потока, а то и вовсе воспрепятствовать установке кулера.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Однако, в отличие от ASUS P5Q ее младшая сестра имеет всего лишь 4-фазный стабилизатор питания процессора, при этом не накрытый радиатором. Сказывается родство с платой ASUS P5QL PRO на Intel P43 Express.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

При этом и небольшие радиаторы на северном и южном мостах оставляют желать лучшего. Поэтому придется вынести вердикт – охлаждение, это слабая сторона материнской платы ASUS P5Q SE.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Зато нет претензий к расположению разъемов SATA и слота PCI-e X16 под видеокарту. Все организовано очень грамотно и удобно. Установке видеокарты с большой системой охлаждения ничего мешать не будет и она не закроет к чему-то доступ.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

На задней панели нет ничего необычного:

    1 x PS/2 порт клавиатура 1 x PS/2 порт мышь 1 x Coaxial S/PDIF выход 1 x LAN (RJ45) порт 6 x USB 2.0/1.1 портов 8-канальный звуковой порт.

С аппаратным обзором мы закончили, давайте заглянем в настройки BIOS.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

По нажатию заветной кнопочки Del нас ждал типичный BIOS от Amerecan Megatrends Inc.

Меню для разгона Ai Tweaker вполне стандартное, отметим лишь ограниченное управление напряжением – только для основных элементов.

Настройки BIOS были рассмотрены в обзоре ASUS P5QL PRO, и останавливаться на них повторно мы не будем, так как ничего особенного замечено не было. Но, все же, напомним все настройки BIOS, предназначенные для разгона и тонкой настройки ASUS P5Q SE:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology, XD bit, С4-state (для 45нм процессоров)

Процессорный множитель

CPU Ratio Settings

6-max

1 и 0,5 для 45 нм моделей

Частота системной шины

FSB Frequency

200-800

1 МГц

Частота шины PCI-e

PCIE Frequency

100-180

1 МГц

Набор установок FSB

FSB Strap to North Bridge

200-400

66 МГц

Частота памяти

DRAM Frequency

400-1600

В зависимости от FSB Strap

Тайминги

Полный набор основных и дополнительных

Технологии улучшения работы подсистемы памяти

DRAM Static Read Control

Auto, Enable, Disable.

DRAM Read Training

Auto, Enable, Disable.

MEM. OC Charger

Auto, Enable, Disable.

AI Clock Twister

Auto, Lighter, Light, Moderate, Strong, Stronger

AI transaction booster

Напряжение процессора

CPU Voltage

0,85-1,5

0,00625 В

Напряжение шины FSB

FSB Termination Voltage

1,1-1,5

0,1 В

Напряжение памяти

Memory voltage

1,8-2,3

0,1 В

Напряжение северного моста

NB Voltage

1,1-1,4

0,1 В

Напряжение южного моста

SB Voltage

1,5-1,7

0,2 В

Калибровка питающей линии

Load Line Calibration

Auto, Enable, Disable.

Тактовый сигнал ЦП

CPU Clock Swek

От -100 до -700

100 пс

Тактовый сигнал северного моста

NB Clock Swek

От -100 до -700

100 пс

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Несмотря на то, что плата предусматривает установку всего лишь одного корпусного вентилятора, возможность регулирования его оборотов сохранена.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб)

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативная память

2x DDR2-800 1024 Mб PQI PC6400

Видеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

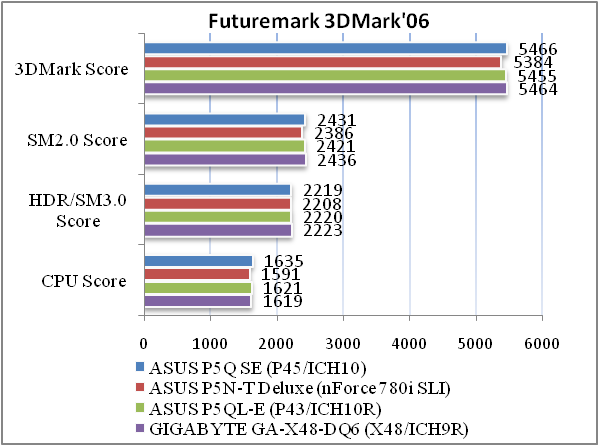

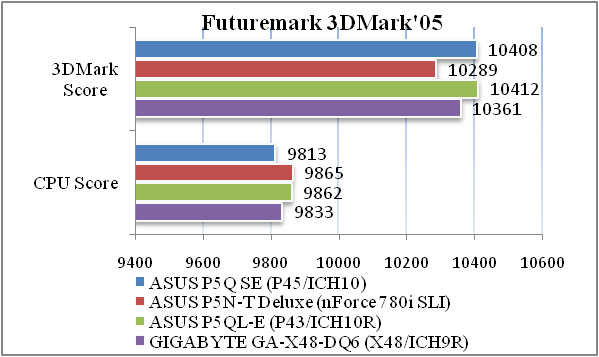

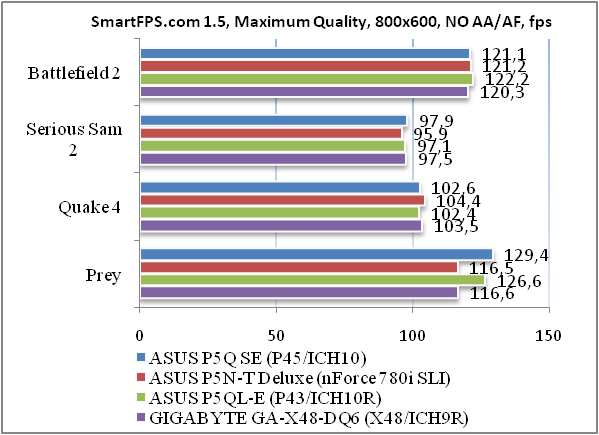

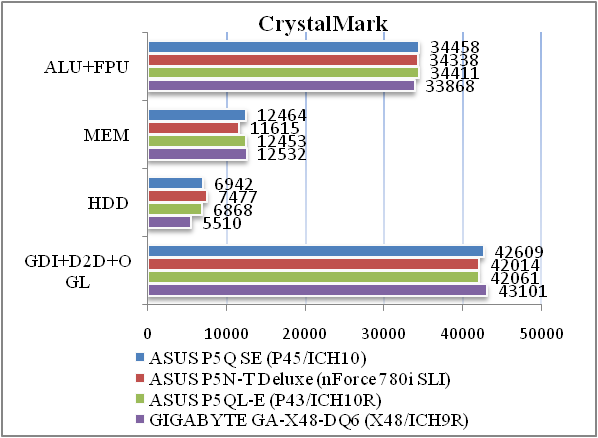

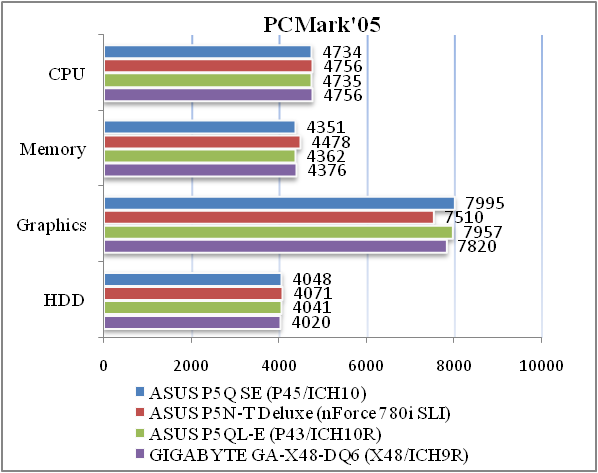

Мы протестировали плату в различных популярных тестовых пакетах. Взгляните на результаты.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Как видно по диаграммам, никаких провалов производительности во всех тестах. Плата уверенно держится и демонстрирует стабильные высокие результаты. Это свидетельствует о хорошо отлаженной прошивке BIOS.

Тестирование звукового кодека Realtek ALC1200

Общие результаты (RightMark Audio Analyzer)

32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12 -0.22

Очень хорошо

Уровень шума, дБ (А)

-77.6

Средне

Динамические диапазон, дБ (А)

78.9

Средне

Гармонические искажения, %

0.010

Хорошо

Гармонические искажения + шум, дБ(A)

-72.3

Средне

Интермодуляционные искажения + шум, %

0.028

Хорошо

Взаимопроникновение каналов, дБ

-76.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.030

Хорошо

Общая оценка



Хорошо

А вот результаты тестирования звукового тракта нас не порадовали – все предыдущие платы серии P5Q получали общую оценку «очень хорошо».

Разгонный потенциал

Да, мы все же решились проверить столь бюджетную материнскую плату на разгонный потенциал. И, как показывают результаты, не зря. Взгляните сами.

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Тестовый двухъядерный Intel Core 2 Duo Е6300 успешно заработал при частоте системной шины 525 МГц. Intel P45 Express, знаете ли, не шутка – он дает о себе знать, даже в тяжелых (а точней сказать облегченных) условиях. Что касается четырехъядерныого процессора, то результаты следующие:

Обзор самой дешевой материнской платы серии P5Q – ASUS P5Q SE

Частота системной шины 500 МГц – браво! Даже более «продвинутые» платы не всегда могли покорить 500 МГц рубеж. Итак, как было сказано выше, не зря мы проверили плату на разгон - она показала поистине выдающиеся результаты для своей ценовой категории.

Но спешим вас огорчить, так как наряду с отличным разгонным потенциалом плата имеет и отличный «кулинарный» потенциал. Во время тестов на радиаторе северного моста можно было смело жарить яичницу или кипятить чайник. И это при  дополнительном  обдуве его вентилятором.

Выводы

Выход ASUS P5Q SE ознаменовал появление популярного чипсета Intel P45 Express в бюджетном секторе. Однако, насколько оправдано подобное действие? Да, мы получили плату с отличным разгонным потенциалом, но на этом ее достоинства и заканчиваются. Ведь ценой снижения цены (извиняемся за каламбур) оказалось почти все – от поддержки RAID и CrossFire до радиаторов системы охлаждения. В подобном разрезе более предпочтительной к покупке является плата ASUS P5QL-E на основе набора логики  Intel P43 Express. При равной стоимости, она поддерживает создание RAID массивов, энергосбережение EPU-6 и имеет более эффективную систему охлаждения. Поэтому становится очевидным, что компания ASUS все-таки «наломала дров», стремясь предложить самую дешевую плату на Intel P45 Express.

Достоинства:

    отличный разгонный потенциал; доступная стоимость; поддержка PCI-e 2.0 и самых новых 45 нм процессоров.

Недостатки:

    не очень эргономичный дизайн; отсутствие поддержки CrossFire и RAID; Отсутствие контролера FireWire; Отсутствие порта eSATA; необходимость замены штатного охлаждения при разгоне.
