Обзор процессора AMD Phenom X4 9550

Героем этого материала является процессор AMD Phenom X4 9550, по основным параметрам уже очень хорошо знакомый и нам и нашим читателям, поскольку это всего лишь обновленный процессор Phenom X4 9500, использующий ядро долгожданной ревизии B3. Но именно в этой ревизии и исправляется «злая» ошибка в блоке TLB, которая серьезно подпортила репутацию новым процессорам с архитектурой AMD K10 и свела на нет продажи многообещающих Phenom X4, что стало причиной уменьшения доли процессорного рынка, занимаемого компанией AMD.

Поскольку в таких условиях выявление производительности процессора не может быть основной задачей обзора, т. к. она не должна отличаться от Phenom X4 9500, процессора с такими же характеристиками, то на примере AMD Phenom X4 9550 мы попробовали «вычислить» корректную расшифровку маркировки всего модельного ряда, которая до сих пор отсутствует, а также решили вывести алгоритм разгона, что поможет освоить этот способ экономии средств начинающим оверклокерам. Но для начала напомним ключевые особенности архитектуры AMD K10 и ядра Agena:

Реализованы 128-битные (против 64-битных у AMD K8) исполнительные устройства с плавающей запятой (FP), количество которых осталось прежним (3 блока: FADD, FMUL и FSTORE); Новый планировщик задач для операций с плавающей запятой, теперь поддерживающий 36 новых 128-битных операций (SSE4A); Реализована поддержка 128-битных операций SSE, которые появились в дополнение к возможностям прежней 64-битной архитектуры; Появилась возможность обработки двух операций SSE и одного SSE переноса за такт; Буфер модуля выборки инструкций стал 32 байтным (ранее 16 байт); Реализован модуль предсказания ветвлений с 512-ходовым предсказанием непрямых ветвлений; Расширена шина L1-LSU (Load-Store Unit) до 2x128 бит (чтение) и 2x64 бит (запись); Расширена шина L1-L2 кэша ядра процессора до 128 бит (при этом тип ее организации официально не разглашается); Реализована предвыборка данных в L1-кэш процессора (действующая на всех уровнях кэша процессора, а также оперативной памяти); Появился объединенный кэш инструкций/данных третьего уровня (L3) общий по отношению к ядрам процессора; Реализована шина HyperTransport 3.0, которая позволила увеличить скорость обмена с системой до 20,8 Гб/с; Разработан обновленный менеджер производительности и энергопотребления, получивший общее название Cool'n'Quiet 2.0; Реализована технология AMD Virtualization Technology с функцией быстрой индексации Rapid Page Indexing.

А теперь перейдем непосредственно к рассмотрению процессора, все же, определению его производительности и выполнению поставленных задач по упрощению понимания маркировки и процесса разгона процессоров Phenom.

Спецификация

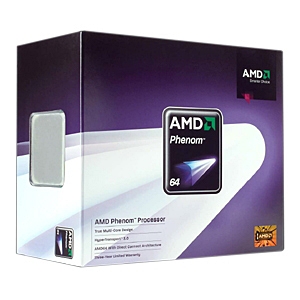

Поскольку процессор попал на тестирование из OEM поставки, то о внешнем виде упаковки и комплектации мы можем судить лишь по сетевым источникам. Так, по информации из поисковиков, внешний вид коробки и ее размеры остались неизменными, а из комплектации присутствуют все те же компоненты: процессор, кулер, сертификат подлинности, гарантийные обязательства на 3 года, инструкция по установке и фирменная наклейка на корпус ПК.

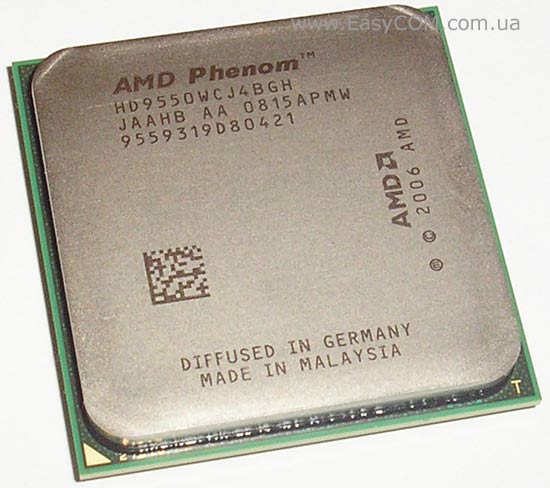

Все основные особенности процессоров AMD продолжают скрываться в их маркировке, хотя официальной информации об ее расшифровке по-прежнему нет. Процессор Phenom X4 9550 имеет маркировку HD9550WCJ4BGH, которая может быть прочитана примерно так: процессор AMD K10 для рабочих станций с рейтинговым номером 9550 (четырехъядерный Phenom X4 на ядре Agena степпинга B3) с тепловым пакетом до 95 Вт при напряжении питания до 1,25 В, для которого определена критическая температура на уровне 70°C, при этом он упакован в корпус 940 pin OµPGA (Socket AM2+).

Примерная расшифровка маркировки (OPN Tray) процессоров AMD Phenom X4 и X3, основываясь на анализе спецификаций и собственном опыте. Например, Phenom X4 9550: HD9550WCJ4BGH.

HD – определяет принадлежность процессора к архитектуре AMD K10 для рабочих станций;

9550 – рейтинг процессора, который включает:

определение семейства (9 - Phenom X4, 8 - Phenom X3), указание положения или уровня производительности внутри семейства (вторая цифра – чем больше, тем выше производительность), ревизию используемого ядра Agena (00 – «старое» B2, 50 – новое B3 с исправленной ошибкой в блоке TLB), для моделей Black Edition, которые имеют свободный множитель, последний 0 заменяется на Z;

WC – буквосочетание, которое определяет TDP процессора при максимальном напряжении питания из рабочего диапазона и максимально допустимую температуру корпуса:

OB – до 65 Вт при напряжении 1,15 В, критическая температура 61°C, OD – до 65 Вт при напряжении 1,125 В, критическая температура 70°C, WC – до 95 Вт при напряжении 1,25 В, критическая температура 70°C, XA – до 125 Вт при напряжении 1,3 В, критическая температура 61°C, FA – до 140 Вт при напряжении 1,3 В, критическая температура 64°C;

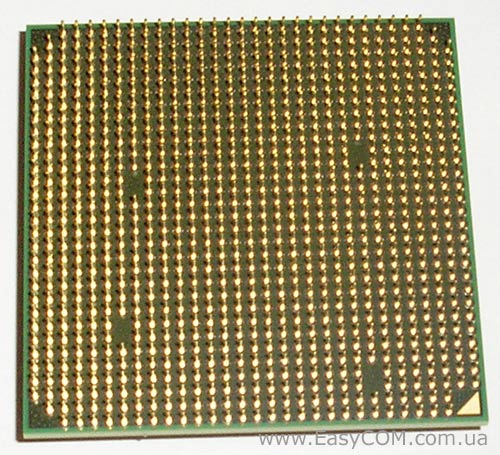

J – указывает на тип упаковки, т. е. 940 pin OµPGA (Socket AM2+);

4 – вероятнее всего указывает на множитель, с помощью которого можно вычислить общий объем кэш-памяти L2:

4 – 4 x 512 КБ (Phenom X4), 3 – 3 x 512 КБ (Phenom X3);

BGH – обычно в конце маркировки указывается ядро процессора, возможно в этом буквосочетании и зашифровано Agena, причем для ревизии ядра B2 это BGD, а для B3 - BGH.

Отдельно напомним о функциях, которые выполняют фирменные технологии:

Cool’n’Quiet 2.0 включает в себя AMD CoolCore Technology и Dual Dynamic Power Management, которые позволяют отключать неиспользуемые блоки, управлять напряжением питания и тактовой частотой процессора в целом и процессорных ядер в отдельности, а также контроллера памяти, причем независимо от ядер процессора, снижая энергопотребление во время простоя или низкой нагрузки; Enhanced Virus Protection является программно-аппаратным средством защиты от переполнения буфера, механизма используемого многими вредоносными программами для нанесения ущерба или проникновения в систему; Virtualization Technology (AMD-V) дает возможность виртуальным машинам получать доступ к аппаратным ресурсам, что делает их более универсальными, защищенными и производительными.

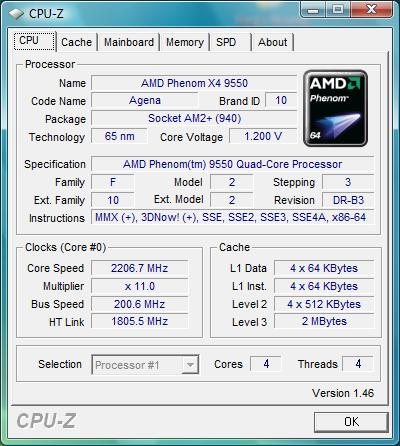

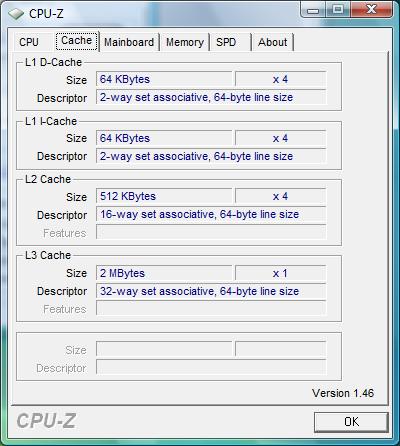

Наиболее наглядно свойства процессора можно посмотреть с помощью утилиты CPU-Z.

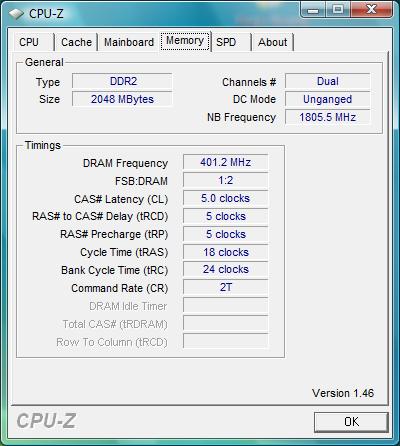

Напоминаем, что у процессоров Phenom явно указывается рабочая частота интегрированного северного моста, на которой работает встроенный контроллер памяти и кэш-память L3. У Phenom X4 9550 с частотой 2,2 ГГц NB Frequency составляет 1,8 ГГц. Определяется эта частота путем умножения опорной частоты (по умолчания 200 МГц, она же Bus Speed) на некий максимальный множитель, который «зашит» в процессор.

Здесь же хочется дополнить, что контроллер памяти, который интегрирован в процессор Phenom, может работать в двух вариантах двухканального режима:

Ganged mode представляет из себя обычный двухканальный режим, когда контроллер памяти является 128-разрядным, т. е. идет работа с двумя полностью идентичными 64-разрядными модулями памяти; Unganged mode задает режим, когда контроллер памяти делится на 2 независимых 64-разрядных, каждый из которых работает со своим банком памяти, что может быть полезно в случае не полной идентичности различных модулей по техническим характеристикам или использования модулей разного объема.

Unganged mode, обычно, используется по умолчанию, как не только более универсальный, но и лучше оптимизированный для удовлетворения запросов многоядерного процессора.

Тестирование

При тестировании использовался следующий Стенд для тестирования Процессоров:

Материнские платы (AMD) ASUS M2N-SLI Deluxe (NVIDIA nForce 570SLI, sAM2, DDR2, ATX)
MSI K9A2 Platinum (AMD 790FX, sAM2+, DDR2, ATX) Кулер (AMD) akasa AK-859 CU для Socket 754/939/940/AM2 Материнские платы (Intel) GIGABYTE GA-965P-DS4 (Intel P965, LGA 775, DDR2, ATX)
GIGABYTE GA-P35C-DS3 (Intel P35, LGA 775, 45nm, DDR2/3, ATX) Кулер (Intel) Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм Оперативная память 2 х DDR2-800 1024 Мб Apacer PC6400 Видеокарта EVGA GeForce 8600 GTS 256 Мб GDDR3 PCI-E Жесткий диск Samsung HD080HJ, 80 Гб, SATA-300 Блок питания Chieftec CFT-500-A12S 500W, 120 мм вентилятор Корпус CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

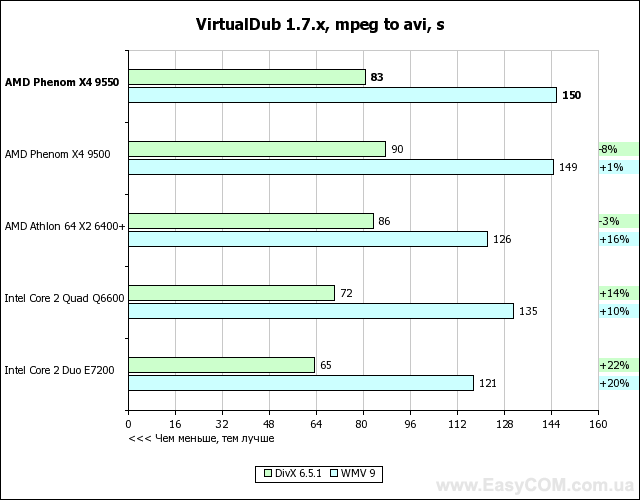

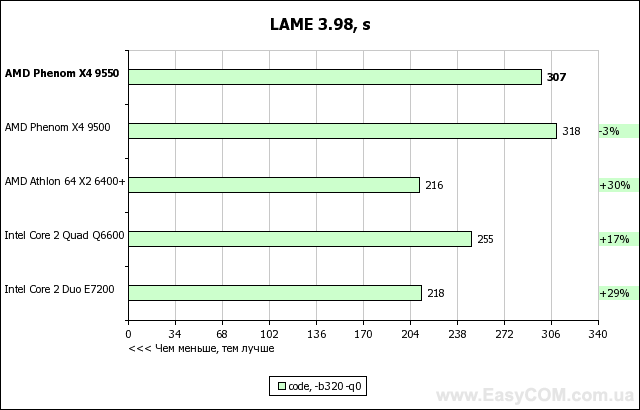

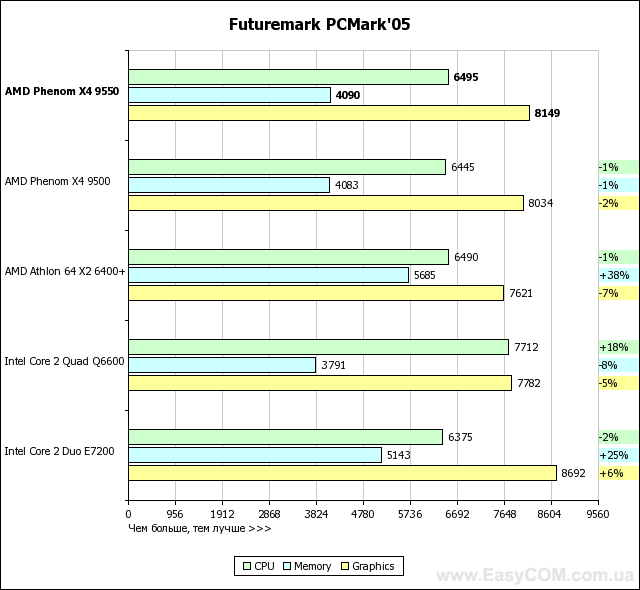

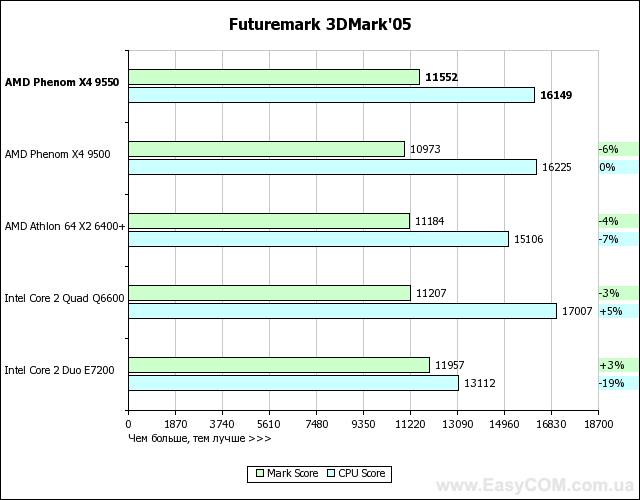

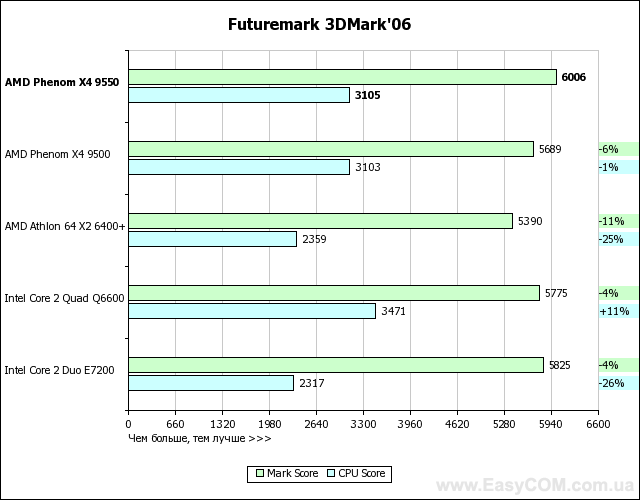

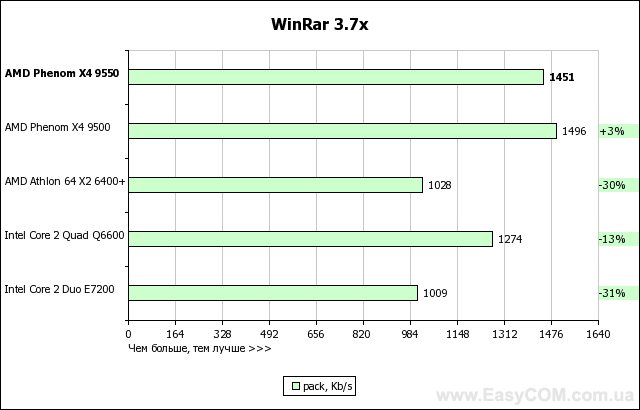

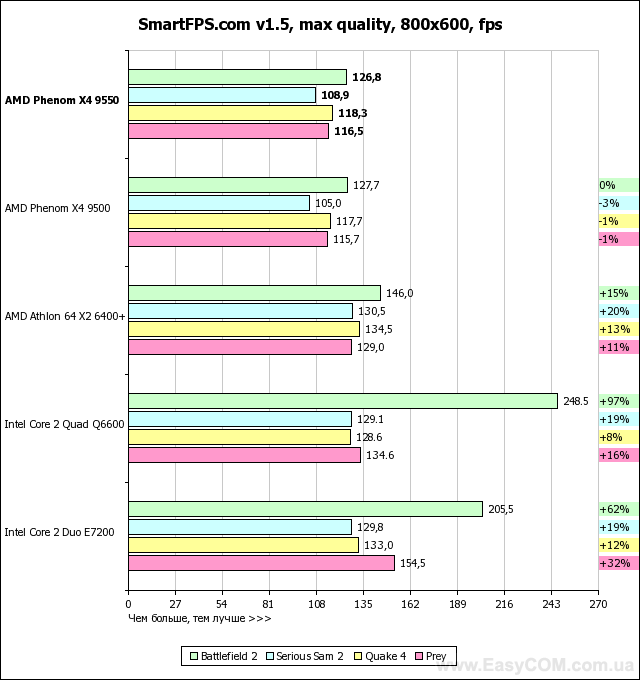

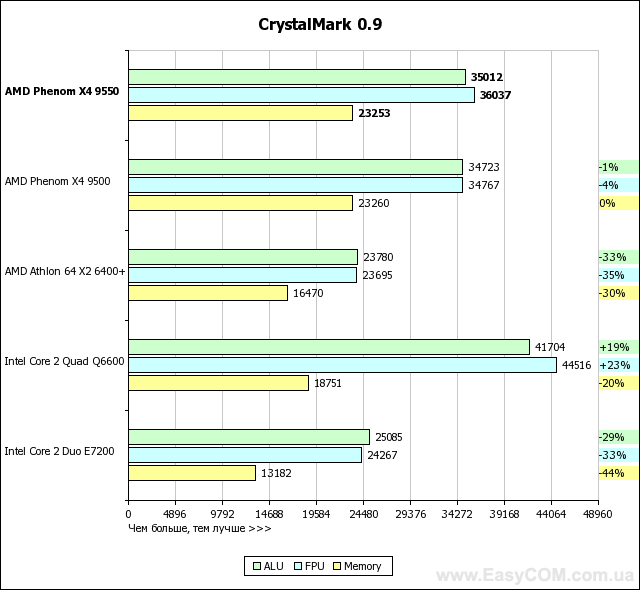

В целом производительность процессора AMD Phenom X4 9550 такая же, как у почти полностью аналогичной «предыдущей» модели Phenom X4 9500, которая использует ядро Agena ревизии B2. Некоторый разброс результатов связан в первую очередь с использованием обновленных драйверов, а также с погрешностью измерений. При таком неизменном уровне быстродействия остаются прежними и итоги сравнения процессора с конкурентом – AMD Phenom X4 9550 в среднем немного проигрывает наиболее вероятному оппоненту в лице Intel Core 2 Quad Q6600, особенно в игровых и мультимедийных задачах. Но отставание критическим назвать нельзя, поэтому на выбор покупателя окажут влияние цена процессоров и материнских плат под них, а также личные предпочтения.

Разгон AMD Phenom X4 9550

Переходим к наиболее интересному – разгону процессора. Но прежде чем говорить о каком-либо конечном результате, хотелось бы рассказать о накопленном опыте по разгону процессоров AMD Phenom, что может быть полезно всем желающим повторить наш результат и превзойти его.

В принципе, подход к разгону AMD Phenom очень схож с таковым для процессоров AMD Athlon 64, только стало больше факторов, которые придется учитывать, и параметров, которыми нужно будет научиться управлять.

Так, у процессоров AMD Phenom, как и у AMD Athlon 64, частоты всех блоков зависят от опорной частоты, которую зачастую именуют FSB:

частота процессора получается путем умножения частоты FSB на множитель, который «зашит» в процессор; частота шины HyperTransport получается умножением множителя HT на частоту FSB; частота встроенного северного моста получается из «зашитого» в процессор максимального множителя NB и частоты FSB; частота оперативной памяти вычисляется из частоты FSB и делителя памяти.

Таким образом, при разгоне процессора AMD Phenom нужно следить за тем, чтобы в процессе увеличения опорной тактовой частоты (FSB) не вышли за пределы рабочих частоты остальных узлов процессора и компонентов системы:

частота шины HyperTransport не стала слишком высокой, хотя, обычно, допускается некоторый разгон ее относительно номинального значения для конкретной модели процессора; частота интегрированного северного моста не превысила критическую (≈2,0-2,1 ГГц), что приведет к сбою встроенного контроллера памяти или кэш-памяти третьего уровня; частота оперативной памяти не превысила номинального значения используемых модулей.

Исходя из выше указанных ограничений, можно сформулировать общий алгоритм разгона процессоров AMD Phenom:

в BIOS необходимо уменьшить множитель/частоту шины HyperTransport, например, в два раза относительно номинала;
Далее нужно уменьшить множитель/частоту функционирования встроенного северного моста, например, на x3-x4 или 600-800 МГц, а возможно и более если предполагается экстремальный разгон; потом следует уменьшить множитель/частоту оперативной памяти, можно до минимальной, которую позволяет установить BIOS (после чего можно перезагрузить систему, чтобы убедиться, что с заниженными характеристиками она способна стартовать); после завершения подготовительных операций можно начинать постепенно увеличивать опорную частоту процессора (она же частота системной шины, FSB), периодически перезагружаясь, до достижения предельной частоты, на которой сможет стабильно заработать процессор; для получения лучших результатов разгона можно увеличить напряжение питания процессора и других узлов, что повышает стабильность работы компонентов, но может вызвать их повреждение при неразумном завышении и плохом охлаждении (в первую очередь повышается напряжение питания процессора, безопасно до 1,5 В, и встроенного северного моста, до 1,3 В, а также может понадобиться повышение напряжения на чипсете/мостах материнской платы); после достижения предела разгона процессора, постепенно увеличивают множители/частоты оперативной памяти, встроенного северного моста и шины HyperTransport до возвращения их в нормальное, с учетом разгона, или даже разогнанное состояние (в последнем случае может понадобиться дополнительное поднятие напряжения на чипсете, увеличение сигнального уровня шины Hyper Transport, повышение напряжения питания модулей памяти и, возможно, увеличение таймингов и подтаймингов).

Проверяя на практике правильность сформулированного алгоритма, нам удалось разогнать процессор AMD Phenom X4 9550 до 2,8 ГГц, что на 600 МГц больше номинала. При этом рабочее напряжение пришлось увеличить до 1,5 В, что заметно увеличило тепловыделение процессора. Таким образом, разгон обеспечил прирост тактовой частоты на чуть более 27%, что не так много, как хотелось, но, все же, позволит немного увеличить быстродействие системы.

Итог

Основной особенностью процессора AMD Phenom X4 9550 является использование обновленного ядра Agena ревизии (степпинга) B3, у которого исправлена ошибка в блоке TLB, что избавляет его от возможных сбоев, в первую очередь, при работе с ресурсоемкими мультимедийными приложениями. То есть эта модель, по сравнению с предыдущей, попросту более стабильная. Других каких-либо отличий процессор не имеет, хотя, согласитесь, повышение стабильности работы, очень важно само по себе.

Целесообразность покупки AMD Phenom X4 9550, если Вы уже точно уверены, что для выполнения основных задач нужен именно четырехъядерный процессор, определяется в первую очередь личными предпочтениями и стоимостью собранной системы. Причем, традиционно, по последнему параметру комплект на основе процессора AMD выигрывает у аналогичного по возможностям на Intel. Недостатком такого компьютера будет, разве что, чуть более высокое энергопотребление и тепловыделение, при, обычно, немного меньшей производительности.

По материалам www. easycom. com. ua
