Обзор процессора AMD Phenom II X4 810 для Socket AM3

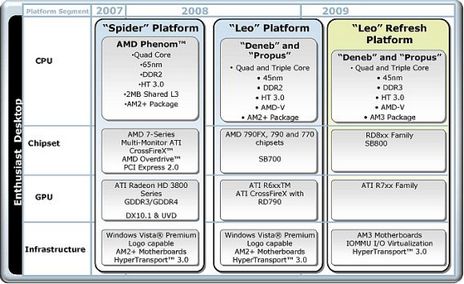

Этого события многие ждали уже давно, но компания AMD уверенно задерживала выпуск процессоров и всей платформы в целом с поддержкой более быстрой и технологичной памяти DDR3. Как обычно, руководство компании придерживалось мнения, что лучше не спешить пока сама новая оперативная память еще очень дорогая, а лучше подождать, доводя тем временем до совершенства изначально не очень удачное процессорное ядро Agena и обновленный контроллер памяти. Кроме того, за это время компания успешно освоила производство процессоров по 45 нм техпроцессу, что открыло перспективы к снижению энергопотребления и увеличению тактовых частот при уменьшении себестоимости. И вот, когда все было готово, мы встречаем новые долгожданные процессоры и необходимые для них материнские платы. Но уже в момент анонса новой платформы с процессорным разъемом Socket AM3 и поддержкой памяти DDR3 стало ясно, что новые процессоры, которые должны будут работать в таких материнских платах, являются не совсем новыми.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

Дело в том, что эти процессоры, у которых интегрированный контроллер памяти поддерживает DDR3, выполнены на все том же ядре Deneb – 45 нм архитектура Shanghai с расширениями STARS. Получается, уже в момент анонса платформы AMD Dragon, в состав которой входят 45 нм процессоры Phenom II X4 и X3, возможность поддержки памяти DDR3 была в них заложена, но не «активирована». Выпуск же процессоров с таким же ядром, но в новой упаковке под Socket AM3, можно сказать, полностью раскрывает потенциал архитектуры. При этом, что очень важно, контроллер памяти DDR2 не был отключен, т. е. замещен более новым, а оставлен полностью функциональным.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

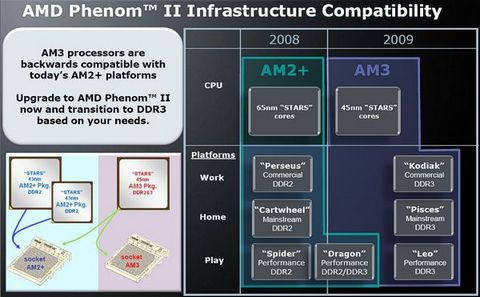

Делая этот шаг, компания AMD получила неоспоримый козырь – новые процессоры можно без проблем установить в «старые» материнские платы с процессорными разъемами Socket AM2 и Socket AM2+, естественно, обновив предварительно BIOS. Таким образом, многие владельцы ранее приобретенных систем получили возможность плавного апгрейда, причем менее чувствительного для кошелька. А в борьбе за покупателя это один из важнейших факторов – сделать платформу максимально универсальной. Не зря доля AMD на процессорном рынке начала увеличиваться и даже появились заявления представителей компании о том, что скоро компания снова станет прибыльной.

Но вернемся к самим процессорам и, прежде чем перейдем к знакомству с «живым представителем», перечислим их ключевые особенности:

    Серия AMD Phenom II X4 800; Поддержка технологии AMD64; Возможность параллельных 32- и 64-разрядных вычислений; Объём кэш-памяти L1 (инструкции + данные) - 128 КБ на ядро (64 КБ + 64 КБ); Объём кэш-памяти L2 - 512 КБ на ядро (в сумме 2 МБ); Объём общей кэш-памяти L3 - 4 МБ; Шина HyperTransport – до 4000 млн. транзакций в секунду в полнодуплексном режиме или до 16,0 ГБ/с I/O; Ширина шины контроллера памяти – 2х64 (Unganged) или 128 бит (Ganged); Типы поддерживаемой памяти DDR2: PC2-3200 (DDR2-400), PC2-4200 (DDR2-533), PC2-5300 (DDR2-667), PC2-6400 (DDR2-800) и PC2-8500 (DDR2-1066); Типы поддерживаемой памяти DDR3: PC3-6400 (DDR3-800), PC3-8500 (DDR3-1066) и PC3-10600 (DDR3-1333); Пропускная способность шины памяти: до 17,1 ГБ/с в двухканальном режиме для AM2+ и до 21 ГБ/с в двухканальном режиме для AM3; Суммарная производительность канала "процессор-система" (HyperTransport - память): до 33,1 ГБ/с для AM2+ и до 37 ГБ/с для AM3; Техпроцесс: 45 нм с DSL SOI; Примерное количество транзисторов: 758 млн.; Упаковка: 938-контактный органический microPGA корпус AM3; TDP: 95 Вт (с возможностью увеличения до 125 Вт); Размер кристалла: 285 мм2.

Интересно, что, несмотря на механическую совместимость процессорных разъемов Socket AM2+ и Socket AM3, новые процессоры упаковываются в 938-контактный корпус вместо привычного 940-контактного, который совместим и с Socket AM2.

Внешний вид, спецификация и комплектация

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

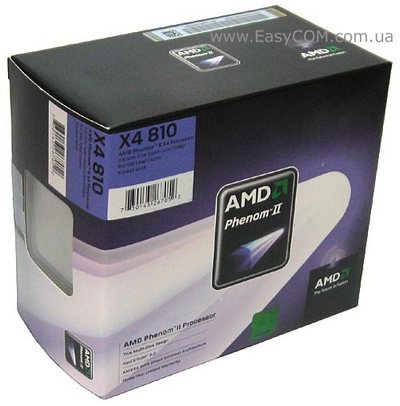

Поставка новых процессоров производится в коробках с уже давно привычным внешним видом. Издали такие упаковки не привлекают внимания и не подразумевают наличие внутри самых современных процессоров AMD.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

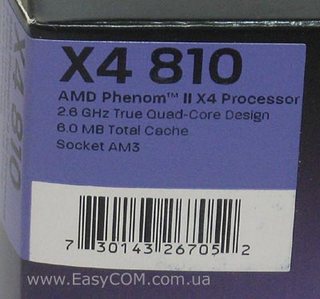

И только достаточно заметная наклейка, благодаря крупным цифрам модельного номера, сообщает о том, что перед нами новый технологичный четырехъядерный процессор, который работает на тактовой частоте 2,6 ГГц, включает суммарных 6 МБ кэш-памяти и устанавливается в процессорный разъем AM3.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

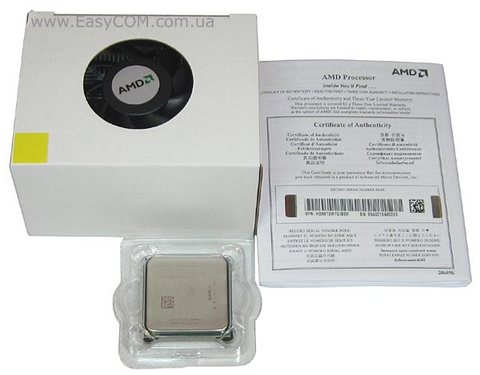

Внутри упаковки находится «обновленный» комплект поставки: процессор, кулер, сертификат подлинности, гарантийные обязательства на 3 года, инструкция по установке. Интересно, что ранее традиционной наклейки на корпус ПК, которая бы гордо заявляла об используемом процессоре, мы так и не нашли – или  на наклейках теперь экономят или нам просто не повезло. Другим неожиданным нюансом комплектации стал кулер в коробочке в желтым квадратиком (подобными маркерами у AMD обозначаются комплектные системы охлаждения в зависимости от целей применения и теплового пакета процессора).

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

Неожиданность относительно кулера заключалась в том, что это, наверное, одна из самых компактных систем охлаждения, которую нам когда-либо удавалось видеть в «боксе» с процессорами AMD, не говоря уже о том, что мы тестируем четырехъядерный процессор, пусть и выполненный по 45 нм техпроцессу. Пока перейдем к спецификации, но во время тестирования мы обязательно вернемся к проверке эффективности столь скромной системы охлаждения.

Спецификация:

Модель

AMD Phenom II X4 810

Маркировка

HDX810WFK4FGI

Процессорный разъем

Socket AM3

Тактовая частота, МГц

2600

Множитель

13

Частота шины HT, МГц

2000

Объем кэш-памяти L1, КБ

128 x 4

Объем кэш-памяти L2, КБ

512 x 4

Объем кэш-памяти L3, КБ

4096

Ядро

Deneb

Количество ядер

4

Поддержка инструкций

MMX, 3DNow!, SSE, SSE2, SSE3, SSE4A, x86-64

Напряжение питания, В

0,875 – 1,425

Тепловой пакет, Вт

95

Критическая температура, °C

71

Техпроцесс

45 нм DSL SOI

Поддержка технологий

Cool’n’Quiet 3.0
Enhanced Virus Protection
Virtualization Technology
Core C1 and C1E states
Package S0, S1, S3, S4 and S5 states

Как видно по характеристикам, обновленные процессоры Phenom II X4 800-й серии для Socket AM3 с поддержкой оперативной памяти DDR2 и DDR3 отличаются от предшественников для Socket AM2+, умеющих работать только с DDR2, еще и уменьшившимся до 4 МБ объемом кэш-памяти третьего уровня. Вместе с «уменьшением», или, вероятнее всего, простым отключением исполнительных узлов, а также относительно низкой частотой 2,6 ГГц при заметно увеличившемся диапазоне рабочих напряжений, уменьшился и тепловой пакет до «всего» 95 Вт. Учитывая, что ядро процессора не претерпело изменений, не удивительно, что остальные характеристики, включая фирменные технологии энергосбережения, у процессоров остались неизменными. Напомним об этих технологиях:

    Cool’n’Quiet 3.0 - технология снижения энергопотребления центрального процессора AMD, изначально функционирующая благодаря уменьшению рабочей частоты и напряжения питания при неполной его загруженности, что позволяло уменьшать скорость вращения процессорного кулера для обеспечения более тихой работы системы. Вторая версия технологии значительно расширила спектр мер по уменьшению энергопотребления и включает следующие технологии: Independent Dynamic Core Technology – независимое управление параметрами каждого ядра; Dual Dynamic Power Management – независимость встроенного контроллера памяти от режимов работы самого процессора; AMD CoolCore Technology – позволяет полностью отключать неиспользуемые элементы процессора; AMD Wideband Frequency Control – тонкая подстройка частоты процессора под действия пользователя; Multi-Point Thermal Control – контроль температуры в нескольких точках для более точного управления функциями энергосбережения. В последней версии Cool’n’Quiet 3.0 добавилась поддержка технологий: AMD Smart Fetch Technology –  обобщение данных, хранящиеся в кэш-памяти третьего уровня между всеми процессорными ядрами; 45 nm Process Technology with Immersion Lithography – более тонкий техпроцесс подразумевает более компактное расположение микроэлементов. Enhanced Virus Protection - является программно-аппаратным средством защиты от переполнения буфера, механизма используемого многими вредоносными программами для нанесения ущерба или проникновения в систему. Virtualization Technology (AMD-V) - дает возможность виртуальным машинам получать доступ к аппаратным ресурсам, что делает их более универсальными, защищенными и производительными. Core C1 and C1E states – ядра процессора поддерживают состояния энергосбережения: C1 (Halt) когда процессор или ядро не исполняет инструкции, но может незамедлительно вернуться в рабочее состояние; Enhanced C1 (C1E) расширение режима простоя исполнительных узлов с одновременным снижением напряжения питания.
    Package S0, S1, S3, S4 and S5 states – имеется поддержка процессором всех пяти состояний «сна» компьютера.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

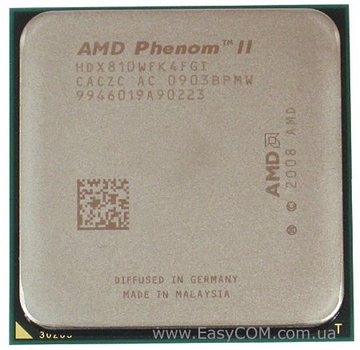

Внешне процессор AMD Phenom II X4 810 не представляет собой чего-то нового и удивительного – обычный процессор для Socket AM2, точнее теперь и для Socket AM3.  На теплораспределительной крышке процессора мы видим логотип AMD Phenom II и маркировку HDX810WFK4FGI, которая и сообщает об особенностях модели:

HD – процессор AMD архитектуры K10 для рабочих станций;
X – процессор с заблокированным множителем (Z - свободный);
810 – модельным номер, указывающий на семейство (первая цифра) и положение модели внутри семейства (остальные цифры - чем больше, тем выше рабочая тактовая частота);
WF – тепловой пакет процессора до 95 Вт при напряжении питания в диапазоне 0,875 – 1,425 В;
K – упакован процессор в корпус 938 pin OµPGA (Socket AM3);
4 – общее количество активных ядер и соответственно объем кэш-памяти L2 4x512 КБ;
FGI - ядро Deneb (45 нм) степпинга C2.

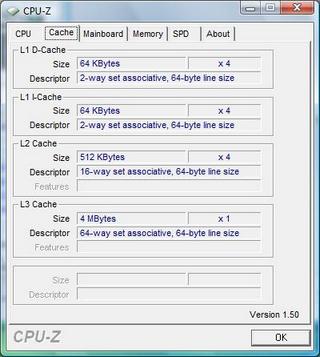

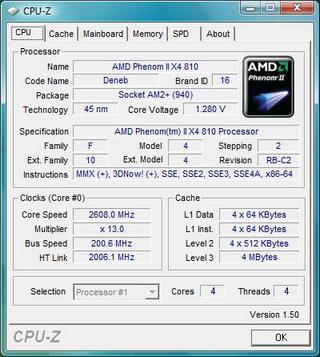

Все выше сказанное, плюс некоторые другие важные особенности, позволяет увидеть утилита CPU-Z, но уже после загрузки операционной системы.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обращаем внимание, что уменьшившийся до 4 МБ объем кэш-памяти имеет полагающиеся в таком случае 64 линии ассоциативности. При этом встроенный северный мост, который имеет теперь гибридный контроллер памяти, позволяющий «общаться» с модулями DDR2 и DDR3, работает на тактовой частоте 2 ГГц, что на 200 МГц быстрее, чем у моделей 900-й серии.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

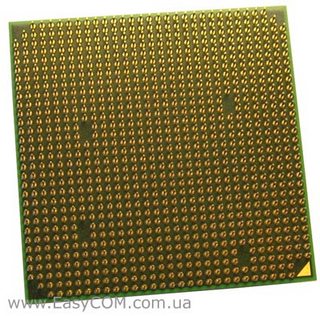

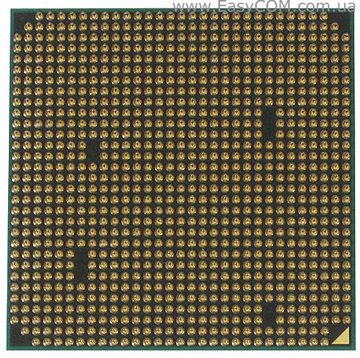

AMD Phenom II X4 810 - 938 pin OµPGA (Socket AM3).

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

Сравните с 940 pin OµPGA (Socket AM2/AM2+).

В заключение, акцентируем внимание на еще одной особенности новых процессоров для Socket AM3 – у них стало на 2 контакта (две ножки) меньше. Вероятнее всего, это сделано для физического ограничения по установке «старых» процессоров под разъем Socket AM2/AM2+ в «новые» материнские платы с разъемом Socket AM3 – ведь они там никак не могут работать.

Тестирование

При тестировании использовался следующий Стенд для тестирования Процессоров:

Материнские платы (AMD) ASUS M3A32-MVP DELUXE (AMD 790FX, sAM2+, DDR2, ATX)
GIGABYTE GA-MA790XT-UD4P (AMD 790X, sAM3, DDR3, ATX)
Кулер (AMD) Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм
Материнские платы (Intel) GIGABYTE GA-EP45-UD3P (Intel P45, LGA 775, DDR2, ATX)
GIGABYTE GA-EX58-DS4 (Intel X58, LGA 1366, DDR3, ATX)
Кулер (Intel) Noctua NH-U12P + LGA1366 Kit
Оперативная память 2х DDR2-1200 1024 МБ Kingston HyperX KHX9600D2K2/2G
2/3x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX
Видеокарты EVGA e-GeForce 8600 GTS 256 МБ GDDR3 PCI-E
ASUS EN9800GX2/G/2DI/1G GeForce 9800 GX2 1ГБ GDDR3 PCI-E 2.0
Жесткий диск Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Блок питания Seasonic SS-650JT, 650 Вт, Active PFC, 80 PLUS, 120 мм вентилятор

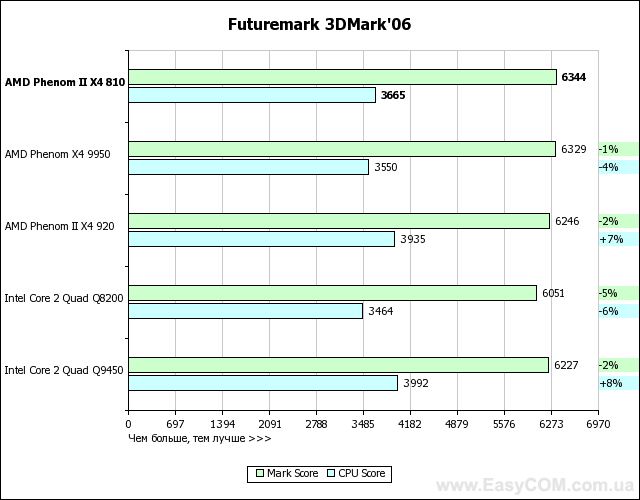

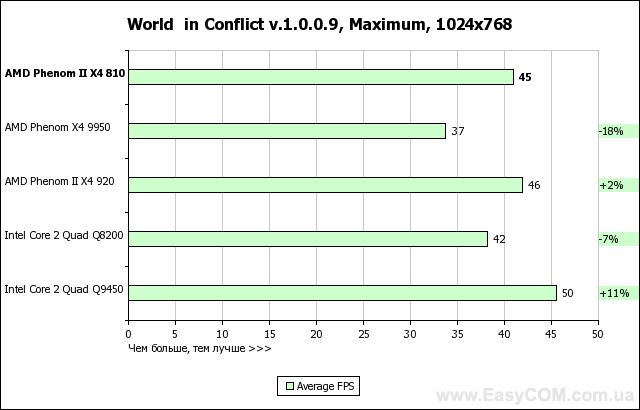

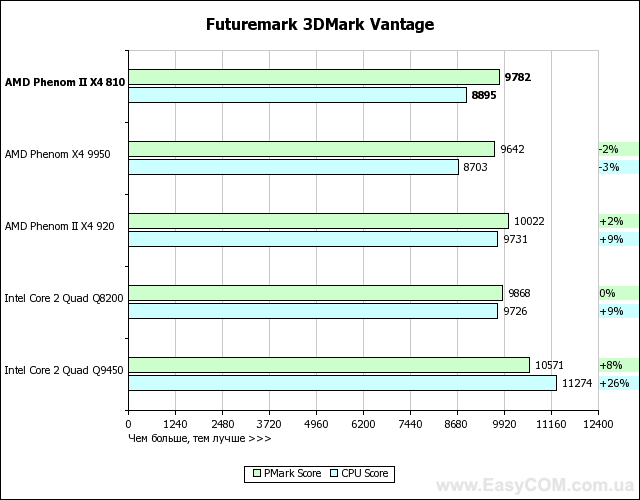

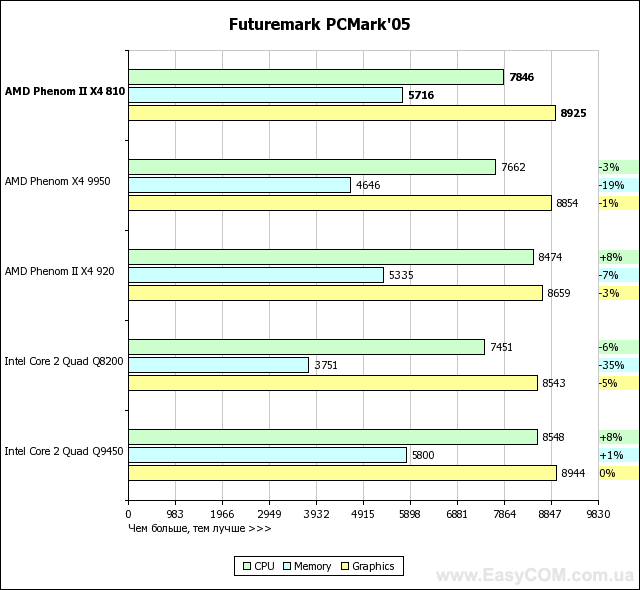

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

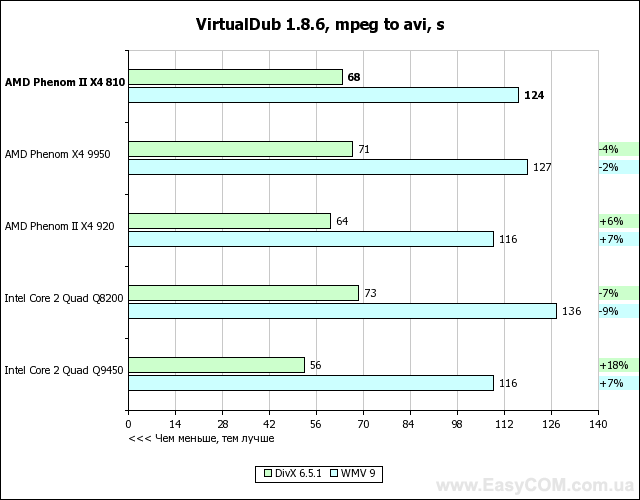

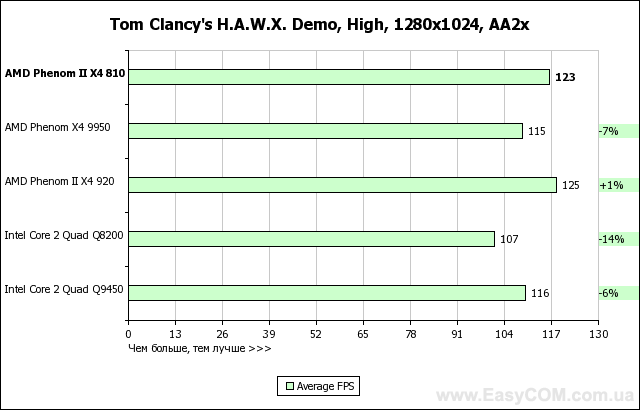

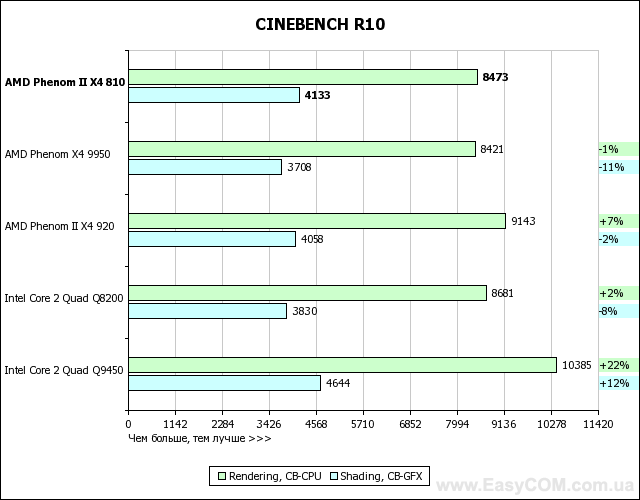

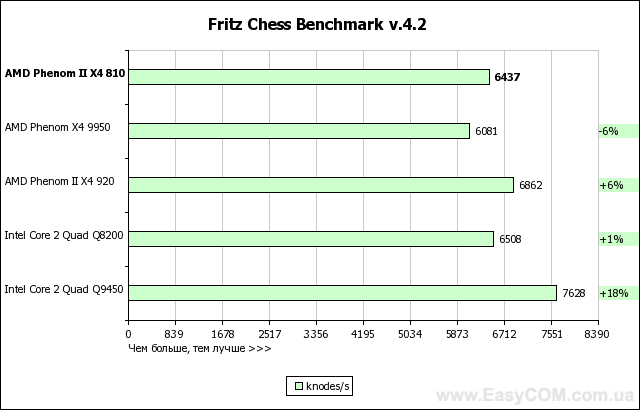

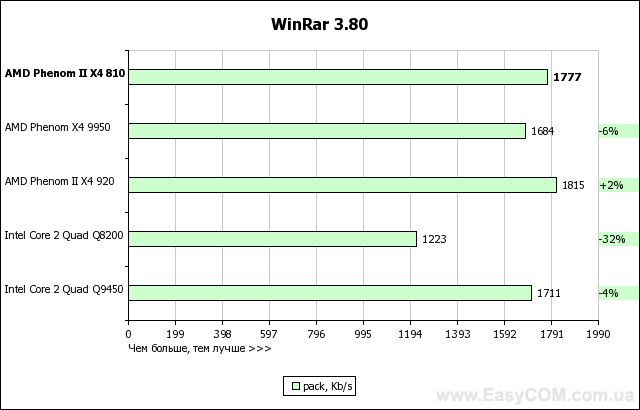

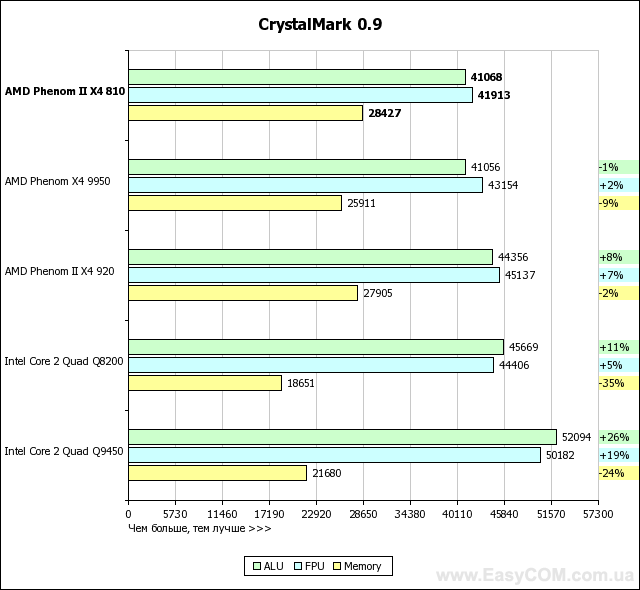

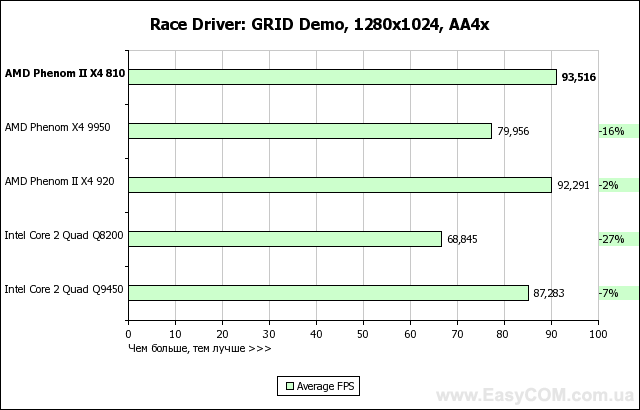

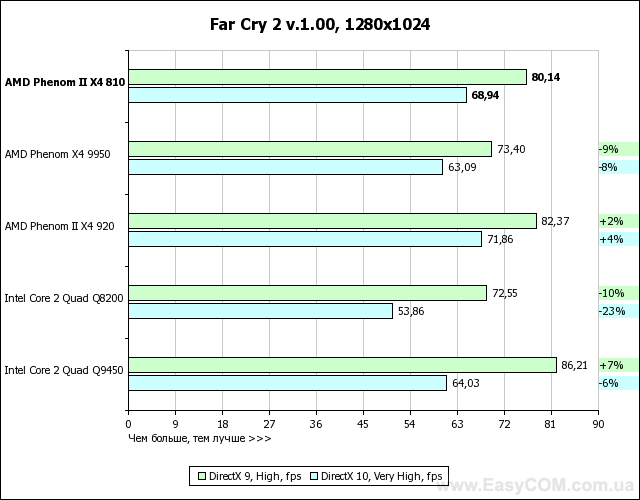

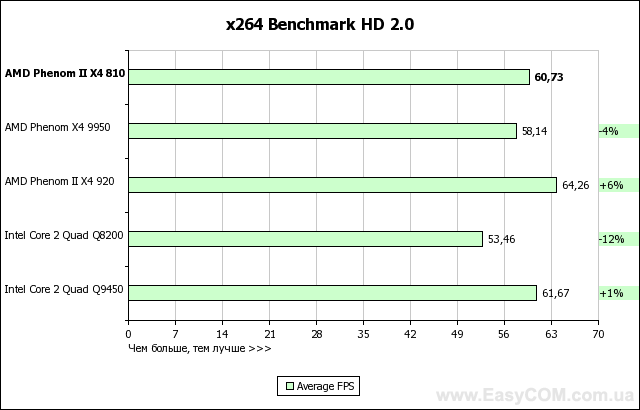

Процессор AMD Phenom II X4 810 по уровню производительности во многих задачах оказывается быстрее AMD  Phenom X4 9950, который имеет такую же тактовую частоту, но выполнен по 65 нм техпроцессу и работает с DDR2. А при оценке соотношения производительность/ватт он и вовсе не является конкурентом. При таком сравнении переход на 45-нм техпроцесс, обновление ядра с увеличением кэш-памяти и поддержка памяти DDR3 кажутся более чем оправданными. Но, с другой стороны, благодаря применению DDR3-1333 так и не удалось по уровню быстродействия обогнать AMD Phenom II X4 920, который при немного большей тактовой частоте и большем объеме кэш-памяти использует «не прогрессивную» DDR2-800. Как видим, для процессоров AMD пропускная способность оперативной памяти только в некоторых редких задачах была основным узким местом, куда важнее рабочая тактовая частота и объем кэш-памяти третьего уровня.

Что касается наиболее вероятных оппонентов AMD Phenom II X4 810 среди предложений компании Intel, то это, вероятнее всего, Core 2 Quad Q8300, имеющий примерно такую же стоимость, и более дорогие процессоры Core 2 Quad Q9300 и Core 2 Quad Q9400.

Эффективность применения оперативной памяти DDR3

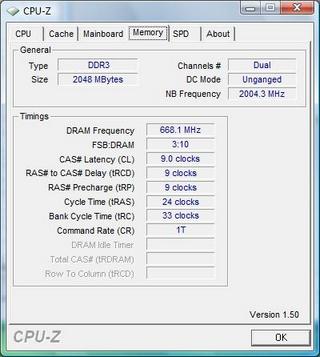

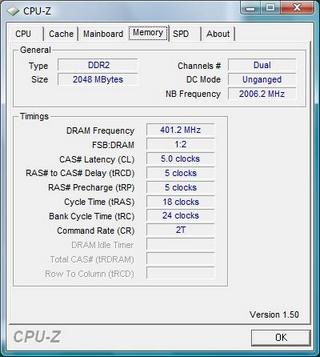

Для того чтобы полнее представить производительность процессора AMD Phenom II X4 810 и дать общую оценку перспективности полной замены системы для поддержки более быстрой оперативной памяти DDR3, мы решили проверить, какой же вклад в быстродействие системы с этим CPU вносит именно подсистема памяти.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

Однако полностью «чистый» эксперимент нам поставить пока не удалось, т. к. в нашем распоряжении не оказалось материнской платы с поддержкой DDR2/DDR3. Пришлось использовать две разные платы: ASUS M3A32-MVP DELUXE/WIFI-AP на чипсете AMD 790FX + SB600 с разъемом Socket AM2+ и поддержкой DDR2 и GIGABYTE GA-MA790XT-UD4P на чипсете AMD 790X + BS750 с Socket AM3 и поддержкой DDR3. Эта особенность внесла некоторую погрешность в измерения, но общую тенденции, все же, можно оценить.

Тестовый пакет

Система с:

Прирост производительности, %

DDR2-800

DDR3-1333

Futuremark PCMark'05

CPU

7880

7846

-0,43

Memory

5128

5716

11,47

Graphics

8950

8925

-0,28

CrystalMark

ALU

41317

41068

-0,60

FPU

42148

41913

-0,56

Memory

25122

28427

13,16

WinRar, Kb/s

1686

1777

5,40

Futuremark 3DMark'05

Mark Score

12223

12234

0,09

CPU Score

17643

17975

1,88

Futuremark 3DMark'06

Mark Score

6336

6344

0,13

CPU Score

3646

3665

0,52

SmartFPS. com v1.5, Max Quality, 800x600, fps

Battlefield 2

161,8

172,1

6,37

Serious Sam 2

141,8

139,4

-1,69

Quake 4

125,7

133,6

6,28

Prey

159,6

161,7

1,32

В среднем, если не брать во внимание синтетические тесты памяти, мы получили прирост всего около 3%, что, конечно, не вселяет оптимизма сразу переходить на платформу AM3. Но при комплектации новой платформы, все же, можно задуматься над возможностью получить сразу максимально технологичную систему.

Кстати о сборке новой системы с таким процессором, хватит ли производительности предлагаемой «бесплатно» в нагрузку к процессору системы охлаждения?

Эффективность «боксового» кулера

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

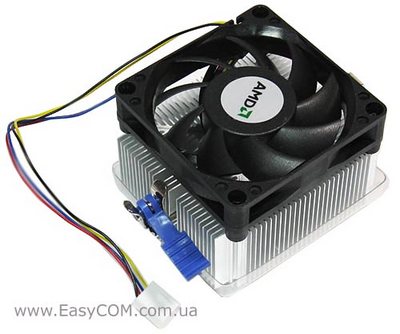

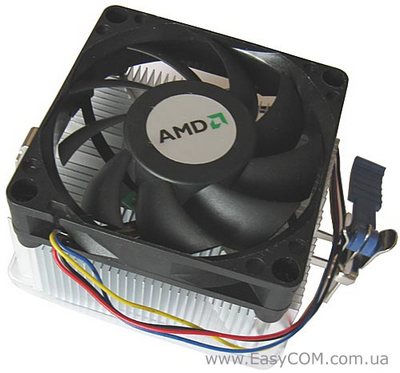

Достаточно неожиданно в комплекте с таким производительным четырехъядерным процессором видеть относительно миниатюрный кулер. Размеры этой «боксовой» системы охлаждения FOXCONN(N)1A018E000 следующие: высота радиатора составляет 30 мм, ширина – 68 мм, длина – 77 мм. Активным элементом служит 70 мм вентилятор с низким 15 мм профилем, который крепится  к радиатору с помощью четырех винтов.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

На основание кулера, как обычно, заранее нанесен достаточно вязкий «фирменный»  термоинтерфейс.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

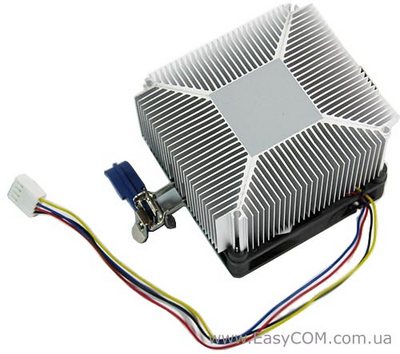

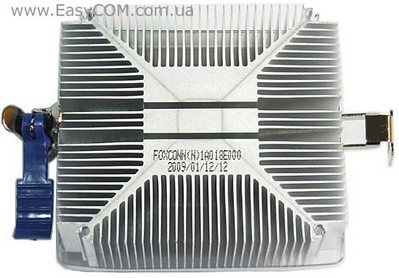

Форма радиатора нового кулера хотя и осталась прямоугольной, но его конструкция заметно отличается от своих "боксовых" предшественников, у которых основание по всему периметру было цельным, а ребра имели одно направление.

На новом кулере основание имеет площадь 31х31 мм, а ребра для увеличения площади теплообмена расходятся в четырех разных направлениях. Причем толщина ребра от центра к внешней стороне постепенно уменьшается от 0,5 мм до 0,2 мм (если рассматривать самые длинные ребра). Зазор между ребрами радиатора составляет всего 1,5 мм, что будет сильно способствовать засорению пылью.

Для крепления боксового кулера используется простая прижимная клипса с одним фиксатором и двумя проушинами. Клипса размещается в специальных прорезях радиатора, а сверху ее закрывает вентилятор.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

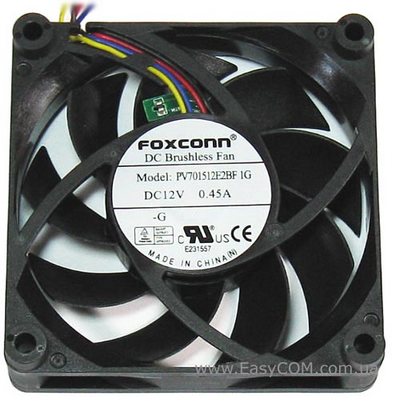

Для  охлаждения радиатора используется 70 мм вентилятор FOXCONN PV701512F2BF 1G с 4-контактным разъемом питания, который, что приятно, поддерживает PWM-режим управления скоростью вращения.  К сожалению, полной спецификации этого вентилятора найти не удалось, проводя же тестирование максимальная его скорость вращения составляла 3000 об/мин. Думаем, сразу ясно, что он не очень тихий.

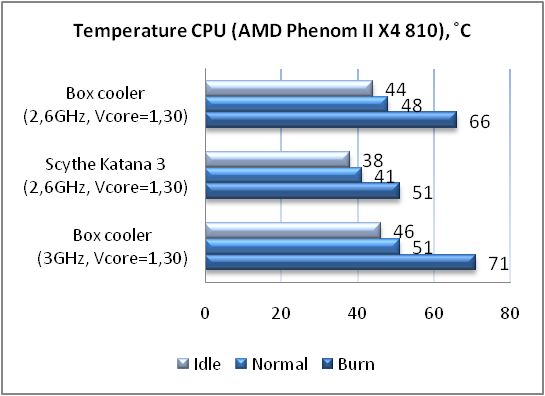

Чтобы понять возможности нового кулера и проверить целесообразность его замены, мы провели тестирование в номинальном режиме работы процессора AMD Phenom II X4 810 и при разгоне без поднятия напряжения питания в следующих случаях:

    Idle – простой системы; Normal – полная загрузка только одного ядра процессора. Burn – максимальная загрузка процессора.

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

В итоге видим, что, в принципе, такой «боксовый» кулер при комнатной температуре 25°С способен таки справиться с охлаждением процессора AMD Phenom II X4 810, но при этом вентилятор вращается со скоростью 3000 об/мин и создает определенный, очень заметный, уровень шума. Со временем же его эффективность может еще ухудшиться вследствие засорения радиатора пылью, а после некоторого износа подшипника еще и увеличится уровень шума. Поэтому, в частности, для игровых систем или систем, где процессор часто находится под высокой нагрузкой, можно рекомендовать замену системы охлаждения на более тихую и производительную.

Например, в данном тестирование мы сравнили производительность «боксовой» системы охлаждения с кулером Scythe Katana 3, который хотя не считается тихим, но по эффективности охлаждения не очень уступает «топовым» кулерам, таким как Noctua NH-U12P или Thermaltake BigTyp 120 VX, работающим еще и заметно тише.

Кроме того, мы попытались провести разгон процессора на «боксовой» системе охлаждения. Результат во многом был предсказуем – с таким кулером о разгоне процессора лучше не думать, ведь и без него температура процессора стремится к критическим для AMD Phenom II X4 810 71°С.

Разгон

 Обзор процессора AMD Phenom II X4 810 для Socket AM3

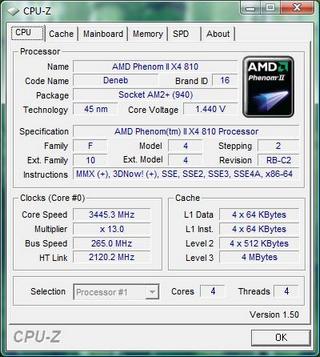

Поэтому, без лишних проблем, нам удалось разогнать процессор AMD Phenom II X4 810 до частоты 3445 МГц при почти родном для него напряжении 1,440 В. Дальнейшее ускорение, вероятнее всего, ограничил сам подопытный процессор, который ни в какую не хотел работать при частоте свыше 3,5 ГГц, ни при поднятии напряжения питания, ни после замены системы охлаждения (с одной производительной на другую). Таким образом, прирост частоты составил 32,5%, что можно считать неплохим результатом.

Тестовый пакет

Результат

Прирост производительности, %

Номинальная частота

Разогнанный процессор

Futuremark PCMark'05

CPU

7846

10369

32,16

Memory

5716

6851

19,86

Graphics

8925

9348

4,74

CrystalMark

ALU

41068

54220

32,02

FPU

41913

55550

32,54

Memory

28427

30844

8,50

WinRar, Kb/s

1777

2325

30,84

Futuremark 3DMark'05

Mark Score

12234

12464

1,88

CPU Score

17975

20621

14,72

Futuremark 3DMark'06

Mark Score

6344

6492

2,33

CPU Score

3665

4634

26,44

SmartFPS. com v1.5, Max Quality, 800x600, fps

Battlefield 2

172,1

203,7

18,36

Serious Sam 2

139,4

158,3

13,56

Quake 4

133,6

138,7

3,82

Prey

161,7

169,3

4,70

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

Обзор процессора AMD Phenom II X4 810 для Socket AM3

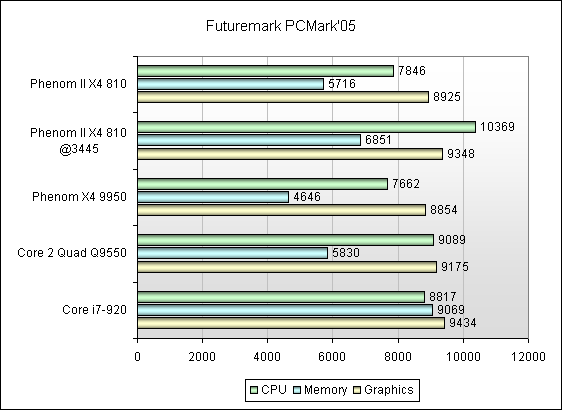

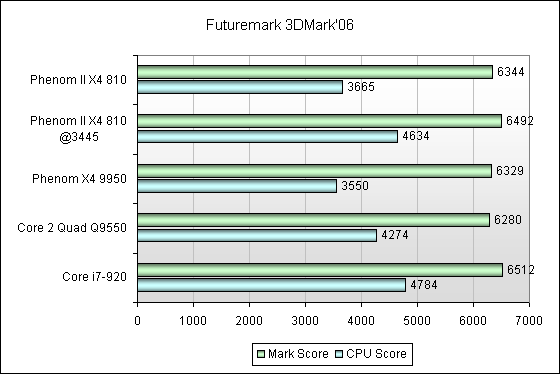

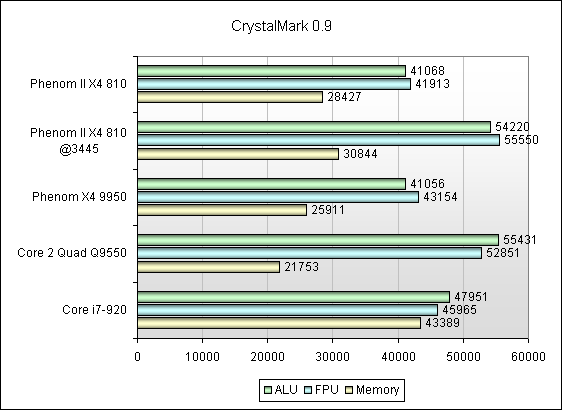

И хотя в ряде задач наблюдается прямолинейная зависимость производительности от тактовой частоты, в среднем быстродействие увеличилась только на 16,43 %, что говорит о необходимости использования с быстрым процессором и остальных быстрых компонентов.

Выводы

После изучения архитектуры и производительности процессора AMD Phenom II X4 810, можно сделать вывод, что он стал вдвойне переходным решением. Во-первых, архитектурно он связал платформы с Socket AM2/AM2+ и Socket AM3, имея родную поддержку памяти DDR2 и DDR3. Именно эта особенность дает ему возможность стать наиболее перспективным приобретением при апргрейде уже имеющейся системы с прицелом на дальнейшее ее постепенное усовершенствование и ускорение. Во-вторых, по производительности, да и стоимости, этот процессор стал отличным промежуточным звеном между решениями предыдущего поколения на 65 нм ядре Agena и новыми 45 нм процессорами Phenom II X4 900-й серии на Deneb, являясь, повторимся, наиболее технологичным решением среди них.

Единственное, что пока немного огорчает, это не очень заметный прирост производительности при использовании памяти DDR3-1333. Но, надеемся, со временем массово появятся процессоры AMD с более высокими тактовыми частотами и большим объемом кэш-памяти L3, что в целом ускорит систему и сделает более эффективной работу с быстрой оперативной памятью, да и сам встроенный контроллер памяти получит «родную» поддержку DDR3-1600 и более быстрых модулей.

По материалам www. easycom. com. ua
