Обзор монитора ASUS VW225N

Компания ASUS производит широкий спектр моделей мониторов для удовлетворения разнообразных требований пользователей, стремясь создавать качественные модели и в невысокой стоимостной группе. Насколько удачно решены компромисс цены—качества в младшей модели широкоформатного 22"-монитора — VW225N мы сможем оценить в нашей лаборатории.

 Обзор монитора ASUS VW225N

Комплект поставки

- Монитор на подставке
- Кабель питания
- Видеокабель VGA (15-pin mini D-sub на 15-pin mini D-sub)
- Видеокабель DVI-D
- Краткое руководство пользователя (есть и на русском языке)

Паспортные технические характеристики

Матрица
Тип TN
Диагональ 22 дюйма, 55,9 см
Отношение сторон 16:10
Видимая область 477 на 298 мм
Разрешение 1680x1050 пикселей
Шаг пикселей 0,284 мм
Яркость Максимум 300 кд/м²
Контрастность 1000:1
Углы обзора 170° и 160° до контраста 10:1
Время отклика 5 мс черный-белый-черный
Количество отображаемых цветов 16,7 млн. (6 бит + 2 бит)
Видеовходы VGA (15-pin mini D-sub), DVI-D
Аудиовходы Нет
Выход на наушники Нет
Встроенная аудиосистема Нет
Особенности
    Разъем для замка Кенсингтона 100х100 мм площадка VESA для настенного монтажа Регулировка подставки: наклон вперед 5°, назад 20°.
Общие характеристики
Размеры (ШxВxГ) 513x405x214 мм с подставкой
513x340x58 мм без подставки
Масса 5 кг с подставкой
7,6 кг с упаковкой
Потребляемая мощность 55 Вт, менее 2 Вт в ждущем режиме
Напряжение питания 100-240 В, 50/60 Гц
Ссылка на сайт производителя Http://www. asus. com/

Внешний вид

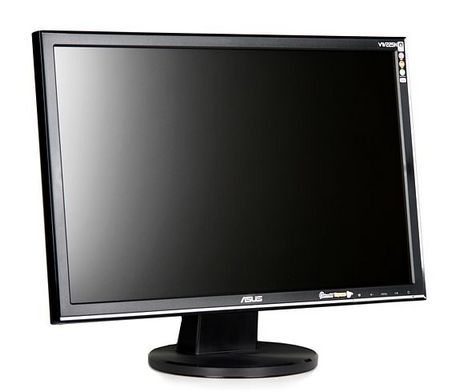

Дизайн монитора традиционен для мониторов, стремящихся отбирать как можно меньше места на столе пользователя. Основные различия заключаются в дизайне деталей и конструктивных элементах, которых продолжительное время придерживается конкретный производитель. Для этого монитора ASUS, как и для многих моделей соседних серий, характерен глянцевый чёрный пластик по краю экрана и отличительная подставка с круглым основанием, имеющая глубоко ребристую внешнюю поверхность. Нижняя кромка «подчёркнута» металлизированной вставкой, включающей в себя кнопки управления.

 Обзор монитора ASUS VW225N

Поверхность экрана матовая, небликующая. На верхних и нижних поверхностях блока экрана находятся многочисленные вентиляционные решетки.

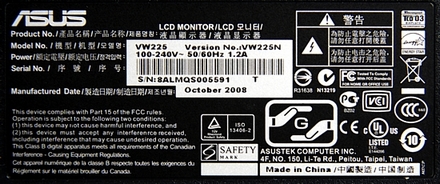

Шильдик на корпусе даёт некоторую информацию от производителя: имя модели, полученные сертификаты, страну производителя, на фабрике которой он собран и другую.

 Обзор монитора ASUS VW225N

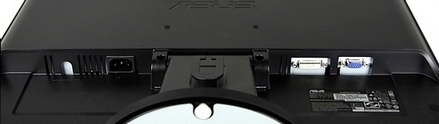

Интерфейсные разъемы и разъем питания расположены на нижнем торце прямоугольного утолщения на задней панели.

 Обзор монитора ASUS VW225N

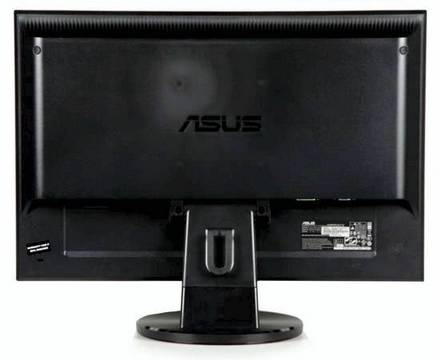

В конструкции корпуса, в основном, использован тонкий и лёгкий пластик, что сделало монитор заметно лёгким для такого размера матрицы. Облегчённая подставка проста и компактна, состоит из стойки и основания, жёстко стыкуемых вместе. Лишь основание имеет необходимое усиление из стального листа. У подставки нет шарнира для разворотов монитора в стороны. Но благодаря небольшому весу и использованию в основании опорных вставок из скользкого резиноподобного пластика монитор довольно легко смещать и поворачивать, без отрыва от поверхности стола. Имеющийся в подставке единственный горизонтальный шарнир позволяет наклонять блок экрана немного вперед (на 5°) и назад (на 20°). При манипуляциях с монитором ощущается заметная упругость и не очень высокая жесткость конструкции, что объясняется использованием облегчённых пластиков и минимума металла. Впрочем, прочности вполне достаточно при бережной эксплуатации монитора. Монитор устойчив.

 Обзор монитора ASUS VW225NОбзор монитора ASUS VW225NОбзор монитора ASUS VW225N

Скоба для укладки кабелей на тыльной стороне подставки — полезное приспособление для удобной и бережной эксплуатации монитора.

 Обзор монитора ASUS VW225N

При необходимости, подставку можно отсоединить, и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм), удалив соответствующие заглушки из задней панели.

Коммутация

Монитор оснащен аналоговым входом VGA и DVI-D интерфейсом, поддерживающим HDCP. Между входами можно переключаться вручную (кнопкой на передней панели), есть автопоиск — переключение на другой вход при пропадании сигнала на текущем входе. При длительном нажатии на кнопку S, запускается автоподстройка под параметры VGA-сигнала, но есть и ручная регулировка. Коммуникация DDC/CI отключается в меню.

Меню и управление

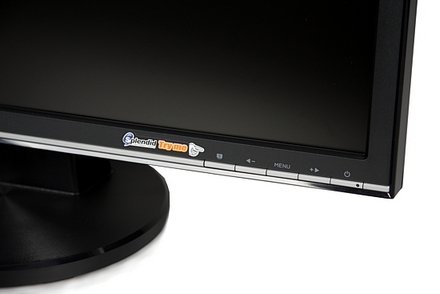

Для навигации по меню используются четыре кнопки, пятая, правая, — кнопка питания. Структура трёхуровневая, достаточно простая. Набор настроек типовой, остановимся лишь на особенностях. Вход в меню и последующие шаги выбора — кнопкой MENU. Выход из режима и каждый шаг назад до выхода из меню — кнопка S. Перемещение по строкам меню и изменение выбранного параметра — другая пара кнопок <-, +>. Их другая функция при первом нажатии — это управление яркостью и контрастностью. При первом включении по умолчанию автоматически будет выбран активный вход (на котором есть видеосигнал). Вход в меню или первое нажатие кнопки S позволит воспользоваться функциями улучшениями изображения SPLENDID — фирменная технология от ASUS для улучшения восприятия изображений, имеющих свою специфику. Производитель постарался оптимизировать настройки гаммы, яркости, насыщенности, определив для этого четыре режима. Пятый «Стандартный режим» имеет обычный набор настроек параметров изображения, доступных пользователю. Каждое нажатие на кнопку S последовательно по кругу включает один из пяти режимов отображения визуальной информации. То же можно сделать прямым выбором, войдя в первый пункт основного меню (снимки ниже). Настройки каждого режима можно сбросить в исходное состояние. При использовании четырёх специальных режимов SPLENDIT будет доступна для включения функция динамического контраста ASCR. Непрерывно корректируя воспроизводимое изображение, режим ASCR может значительно улучшить баланс параметров яркости, контрастности, гаммы, обрабатывая входной сигнал уже в диапазоне контрастностей 2000:1.

 Обзор монитора ASUS VW225NОбзор монитора ASUS VW225N

Настройки изображния доступны не все. В режиме DVI доступны только яркость, контрастность. В режиме VGA добавляются настройки «положение» и «фокусировка».

 Обзор монитора ASUS VW225NОбзор монитора ASUS VW225N

Обзор монитора ASUS VW225N

Предложено на выбор несколько режимов предустановок цвета. Режим sRGB даёт цветовую температуру, близкую к 6500К. Пользовательский режим позволит самому настроить цветовой баланс и откорректировать оттенок тёплых тонов (кожи или «оболочки», как в данном переводе меню).

 Обзор монитора ASUS VW225NОбзор монитора ASUS VW225N

Назначение следующих пунктов меню понятно из ярлычков.

 Обзор монитора ASUS VW225NОбзор монитора ASUS VW225N

«Формат экрана» предлагает два варианта соотношения 3:4, или во весь экран (16:10): оба с растяжением/сужением несовпадающего формата изображения. Перевод меню на русский язык, в целом, адекватный. Шрифт меню читаемый, слегка неровный. Регулируется положение меню на экране и тайм-аут автоматического выхода из меню до 120 с.


Автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение как минимум до 1680x1050 пикселей. В режиме 1680x1050 как при DVI-, так и при VGA-подключении четко различаются черно-белые полоски через один пиксель, артефактов нет. Белое поле равномерное. На шкале серого при ЯРКОСТЬ = 100% и КОНТРАСТ = 79% удаётся получить наилучшие различия оттенков — от 0 в тенях и до 255 в светах. При увеличении параметра КОНТРАСТ пропадают градации в светах, при уменьшении параметра ЯРКОСТЬ пропадают градации в чёрном.

HDMI-подключение (через кабель—переходник HDMI/DVI) тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддержка монитором протокола защиты HDCP делает возможным такое подключение для просмотра высококачественных DVD-фильмов. На изображениях тестовых таблиц тонкие градации оттенков различаются как в светах, так и в тенях (небольшой завал не выходит за «безопасные» границы). Яркостная и цветовая четкости максимальны для сигналов 576/480i/p и 720p, а для 1080i/p ограничены разрешением матрицы. Сигнал Full HD при 24 кадр/с не принимается. Не принимаются также сигналы с кадровой развёрткой в 50 Гц, характерные для источников видео в формате PAL. В случае чересстрочных режимов, картинка выводится по полям, при этом наблюдается некоторое мерцание горизонтальных линий. Во всех режимах качество интерполяции (если она есть) к разрешению матрицы не очень высокое — есть незначительные артефакты и ступеньки на границах объектов.

Тестирование ЖК-матрицы

Часть параметров матрицы мы проверили с помощью наших приборов.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали колориметр GretagMacbeth Eye-One Display LT. Целевые параметры: гамма = 2.2, точка белого = 6500 К. Значения настроек монитора: КОНТРАСТ = 79%, ЯРКОСТЬ = 100% (подобраны, исходя из наибольшего количества отображаемых градаций на шкале серого), установлен профиль 6500 К. В таблице приведены: яркость белого поля, цветовая температура на участках шкалы серого и отклонение от оптимального значения (delta uv).

Яркость белого поля, кд/м² Цветовая температура на различных участках шкалы серого, K (delta uv)
25%* 50% 75% 100%
275,6 17050 (0,478) 5650 (0,429) 5690 (0,438) 5720 (0,37)

Установленный на заводе профиль стандартного режима имеет довольно равномерные отклонения красного цвета (левый график) и потому может быть достаточно точно скорректирован цветовыми настройками монитора (правый график).

 Обзор монитора ASUS VW225N  Обзор монитора ASUS VW225N

В настройках цветового режима монитора предложено дополнительно четыре предустановленных режима. Из них наиболее близким к 6500 К является sRGB. Но и в этом случае цветовая температура также отличается от 6500 К на небольшую величину, которая также может быть легко скорректирована.

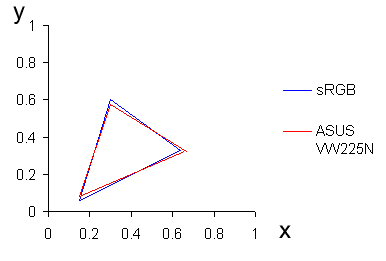

Цветовой охват для полученного и скорректированного профиля почти соответствует стандартному sRGB и немного меньше в синей, зелёной части спектра.

 Обзор монитора ASUS VW225N

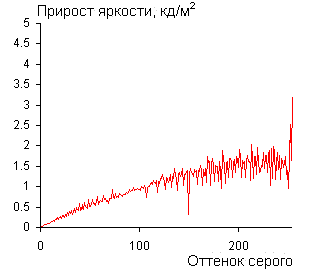

Для оценки характера роста яркости на шкале серого мы измерили яркость 256-ти оттенков серого (от 0, 0, 0 до 255, 255, 255). График показывает прирост (не абсолютное значение!) яркости между соседними полутонами.

 Обзор монитора ASUS VW225N

Тенденция прироста яркости, в основном, равномерна, что хорошо сказывается на различимости соседних оттенков. Аппроксимация полученной гамма-кривой дала значение показателя 1,7, что несколько отличается от предпочтительного значения 2,2.

Измерение равномерности яркости черного и белого полей

Измерения яркости небольшого участка экрана в заданном направлении проводились высокочувствительным узконаправленным (4+/-0,5 градуса) датчиком. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Перед фотодиодом датчика установлены отрезные светофильтры производства компании "Фотооптик-Фильтры", отсекающие ИК-излучение от 760 нм, но пропускающие весь видимый свет. Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Подключение — DVI, ЯРКОСТЬ = 100%, КОНТРАСТ = 79% (настройки, при которых различимы все 255 градаций).

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр Среднее Отклонение от среднего
Мин., % Макс., %
Яркость черного поля 0,3 кд/м² -11,7 29,3
Яркость белого поля 247 кд/м² -4,4 9,4
Контрастность 789:1 -26,0 10,2

Контрастность хорошая, близкая к заявленной. Равномерность контрастности белого поля хорошая, черного — удовлетворительная, что не плохо для мониторов с TN-матрицами. При ЯРКОСТЬ = 100%, КОНТРАСТ = 100% яркость в центре экрана составила 300 кд/м², контрастность — 1000:1, что в точности соответствует заявленному производителем.

Яркость белого поля в центре экрана определялась с помощью колориметра GretagMacbeth Eye-One Display LT.

Определение времени отклика

Мы измерили время отклика при переходах от черного к белому и между полутонами. В случае полутонов мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Время отклика при переходе черный-белый-черный (ч-б-ч):

Значение настроек % Время, мс
Включения Выключения Сумма
Я = 100, К = 79 1,2 4,0 5,3
Я = 100, К = 100 1,3 4,2 5,5
Я = 100, К = 50 0,8 25,5 26,3

Примечание: Я — ЯРКОСТЬ, К — КОНТРАСТ.

Минимальное время перехода ч-б-ч — 5,3 мс достигнуто на установках яркости, контрастности — более 70% и соответствует заявленному производителю отклику 5 мс. Зато переходы между полутонами происходят медленно, достигая значений 43,2 мс.

Обзор монитора ASUS VW225N

Времена отклика при переходе от полутона X до белого.

 Обзор монитора ASUS VW225N

 Времена отклика при переходе от черного до полутона X.

 Обзор монитора ASUS VW225N

Времена отклика при переходе между полутонами с разницей 20%.

 Интересно, что матрица умеет быстро переходить от полутона в белый или чёрный за 1-4 мс, но, наоборот, переходы в полутон происходят медленно. Режимы разгона здесь не используются. Задержки вывода изображения относительно ЭЛТ-монитора почти нет — её величина около 0,2 мс. В целом, монитор вполне подходит для динамичных игр, обеспечивая приемлемую чёткость картинки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в трех направлениях: вертикальном, горизонтальном и диагональном (в направлении от центра к верхнему правому углу экрана (положительные углы) и к нижнему левому углу (отрицательные углы)).

 Обзор монитора ASUS VW225N

В вертикальной плоскости.

 Обзор монитора ASUS VW225N

В горизонтальной плоскости.

 Обзор монитора ASUS VW225N

По диагонали.

 Обзор монитора ASUS VW225N

Контрастность.

Обзор монитора ASUS VW225N

Контрастность. Увеличенный фрагмент графика.

Уменьшение яркости белого поля на 50%:

Направление Углы
Вертикальное 30°/-31°
Горизонтальное 42°/-42°
Диагональное 35°/-36°

Отметим, что это типичное для TN+Film матриц уменьшение яркости при отклонении от перпендикуляра к экрану в любом направлении. При этом под углом зрения около 35° сверху и 30° снизу яркости соседних полутонов сливаются. Контрастность в диапазоне углов +/-82° остаётся выше отметки 10:1.

Выводы

По совокупности характеристик монитор ASUS VW225N — универсальный, недорогой монитор, пригодный для типичной офисной работы, игр, просмотра фотографий и фильмов, а также для полупрофессиональной работы с графикой.
Достоинства:
- Фирменная технология улучшения качества изображения SPLENDID, предустановленные цветовые режимы
- Хорошее качество изображения для TN-матрицы, возможность достигнуть хорошего цветового баланса собственными настройками монитора без использования программной калибровки
- DVI-вход поддерживает HDCP
- Аккуратный и практичный дизайн
- Небольшой вес
Особенности:
- Нет собственной акустики
- Простая конструкция подставки
- Не поддерживает видеосигналы с кадровой частотой 50 Гц (станет проблемой при желании посмотреть видео в оригинальном формате PAL с DVD проигрывателя)
Недостатки:
- Существенных недостатков нет

По материалам www. ixbt. com
