Сегодня в нашей тестовой лаборатории появился ADSL-модем производства известной компании D-Link. Модем-маршрутизатор D-Link DSL-2500U/BRU/D в полном объеме поддерживает технологии ADSL 2 и ADSL 2+ со скоростью исходящего потока данных до 3.5 Mb/s и входящего – до 24 Mb/s. В локальную сеть он включаются по Ethernet с помощью стандартного интерфейса с разъемом RJ-45. Богатый функционал и расширенные возможности QoS (Quality of Service – качество обслуживания) предоставляют удобный и экономичный способ создания эффективной высокоскоростной сети. Модем прекрасно впишется в сетевую инфраструктуру небольшой организации, а также подойдет для доступа в Интернет домашних пользователей, которые предъявляют повышенные требования к качеству и скорости работы в локальной сети и Интернете.
Комплект поставки

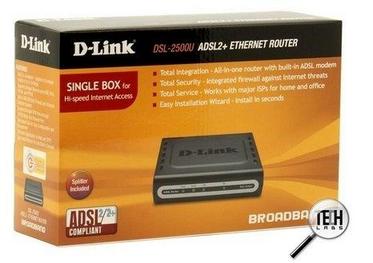

Модем поставляется в картонной коробке-пенале, оформление которой в черно-оранжевых тонах характерно для многих упаковок сетевых устройств производства D-Link. На лицевой стороне коробки находится изображение самого модема в окружении
фраз рекламного характера, повествующих о возможностях и преимуществах этого устройства. В частности, упоминается поддержка технологий ADSL 2/2+ и наличие в комплекте сплиттера. На боковых гранях размещены: список содержимого упаковки, основные характерные особенности модема и минимальные системные требования к компьютеру, подключающемуся через него к сети Интернет. Также здесь есть информация о версиях аппаратной части и прошивки, серийный номер и МАС-адрес модема, знаки соответствия различным стандартам, сообщение о праве производителя изменять спецификацию изделия без уведомления.
На обратной стороне коробки нарисована схема включения модема в сеть, размещено его фото с подписанными интерфейсами, представлен список характеристик на русском и английском языках, а также приведены фотографии и названия родственных сетевых устройств D-Link, которые также могут вам пригодиться при построении компьютерной сети. В нижнем углу нанесен голографический логотип D-Link, свидетельствующий о подлинности модема в коробке.

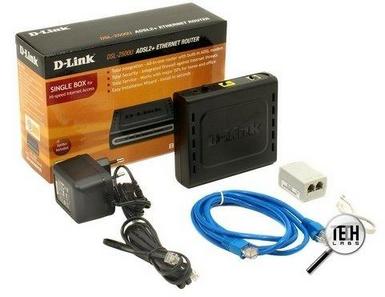

Коробка оказалась доверху набитой предметами из комплекта поставки, которые едва в ней помещались. Выложив их, собрать все обратно представлялось непростой задачей. В коробке оказались:

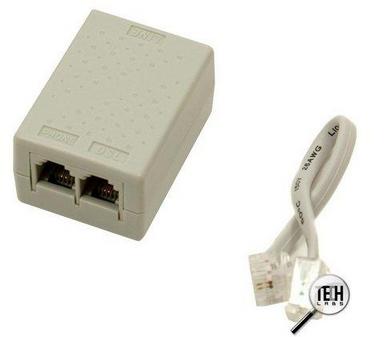

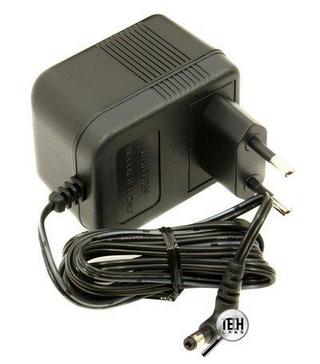

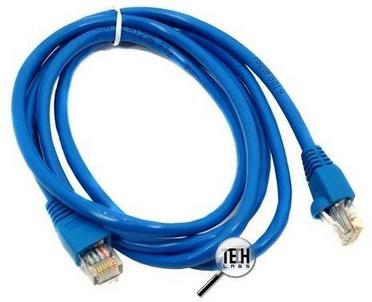

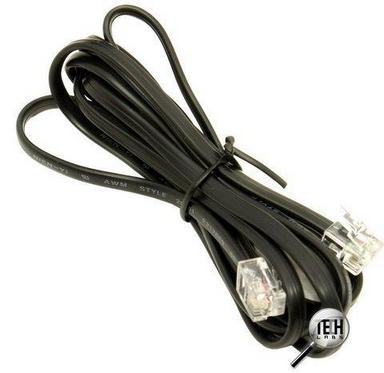

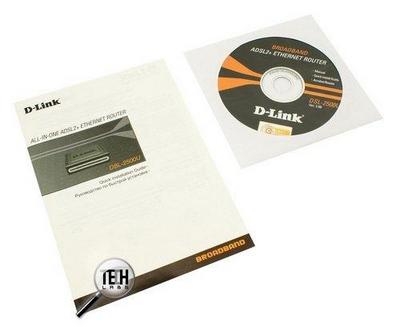

сам модем-маршрутизатор DSL-2500U/BRU/D; адаптер питания к нему (9 В, 1 А, АС); частотный фильтр (ADSL-сплиттер) DSL-30CF; два телефонных кабеля RJ-11 – длинный и короткий; кабель Ethernet RJ-45 для подключения к локальной сети; руководство по быстрой установке (на русском языке); инструкция по технике безопасности (на английском языке); компакт-диск с подробными руководствами пользователя по установке и эксплуатации; гарантийный талон; лицензия GNU GPL на используемую в модеме Unix-подобную операционную систему с открытым исходным кодом.
Удобно, что в комплект входит короткий телефонный шнурок – согласитесь, лишние длинные провода всегда раздражают.
Технические характеристики модема
| Интерфейсы |
1 порт ADSL (RJ-11) 1 порт LAN 10/100BASE-TX (RJ-45)
| | Стандарты ADSL |
ADSL: ANSI T1.413 Issue 2, ITU-T G.992.1 (G. dmt) Annex A, ITU-T G.992.2 (G. lite) Annex A, ITU-T G.994.1 (G. hs) ADSL2: G.992.3 (G. dmt. bis) Annex A/L/M, G.992.4 (G. lite. bis) Annex A ADSL2+: G.992.5 Annex A/L/M
| | Протоколы соединения с Интернетом | Мультипротокольная инкапсуляция поверх АТМ AAL5; Bridged and routed Ethernet encapsulation; Инкапсуляция LLC (управление логическим соединением) и мультиплексирование на основе виртуального канала (VC-based multiplexing); PPP over Ethernet (PPPoE); PPP over ATM (PPPoA); IP over ATM (IPoA) | | Возможности ATM | 4 виртуальных канала PVC; OAM F4/F5 loopback; ATM QoS (шейперы трафика UBR (без ограничений), VBR (переменный битрейт), CBR (фиксированный битрейт)) | | Сетевые протоколы и функции | Статическая IP-маршрутизация; NAT; Виртуальный сервер и переадресация портов; DHCP-сервер/клиент/relay; DNS relay, DDNS IGMP proxy, IGMP v.2 snooping для IP-TV; NTP | | VPN | Поддержка множества одновременных туннелей IPSec/PPTP VPN/L2TP VPN pass-through, PPTP-клиент | | Качество обслуживания (QoS – Quality of Service) | Приоритезация/классификация трафика на основе: очереди приоритетов 802.1p; виртуального канала PVC (3 очереди приоритетов PVC); протокола, определяемого пользователем (TCP/UDP/ICMP и т. д.); PVC/VLAN port mapping | | Настройка и управление | Мастер быстрой установки; Web-интерфейс; Загрузка программного обеспечения через Web-интерфейс или по TFTP, настройка загрузки/пересылки; UPnP; SNMP v1 и v2с, встроенные агенты MIB-I, MIB-II | | Питание | Внешний адаптер питания переменного тока 9 В / 1A; Переключатель питания ON/OFF; Отсылка пакета Dying Gasp при пропадании питания; Кнопка Reset | | Размеры | 119x104x32 мм | | Вес | 200 г | | Рабочая температура | От 0 до 40 C | | Электромагнитная совместимость (EMC/EMI) | FCC Part 15 Class B; CE (EN55022/EN55024/EN300 328/EN301 489) | | Безопасность | CSA, LVD, RoHS совместимый |
Исполнение и внешний вид

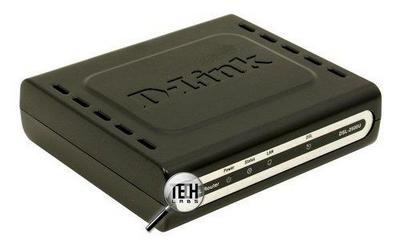

Плавные линии в дизайне и довольно компактные размеры корпуса модема-маршрутизатора D-Link DSL-2500U/BRU/D выдают в нем модель для домашнего и офисного использования. Корпус изготовлен из черного матового пластика без каких-либо вставок, но с крупным полированным логотипом D-Link сверху. Для охлаждения служат прорези на крышке и в днище.

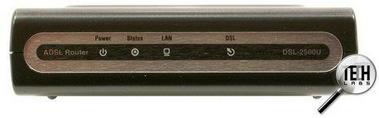

Передняя панель модема имеет индикаторы питания и состояния устройства, наличия соединения с локальной сетью и с Интернетом по ADSL.

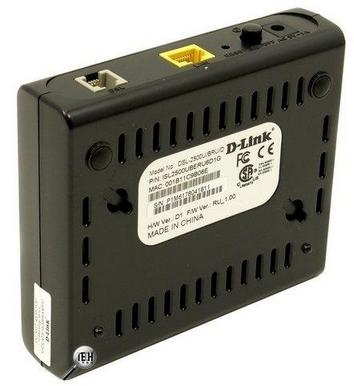

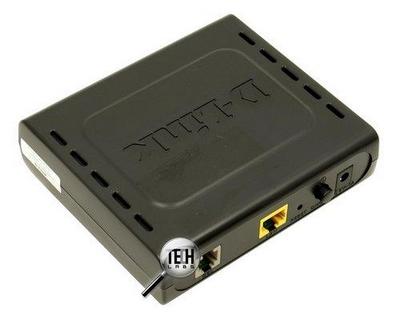

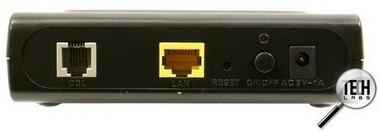

На заднюю панель выведены интерфейсы LAN и DSL, кнопки питания и сброса настроек, разъем сетевого адаптера. На наклейке снизу только стандартная информация – модель, серийный номер, МАС-адрес, версия прошивки, сертификаты соответствия стандартам. Предусмотрены пазы, благодаря которым этот модем можно крепить на стену.
Доступ и первоначальная настройка
Доступ к модему D-Link DSL-2500U/BRU/D можно получить через Web-интерфейс или по протоколу Telnet. IP-адрес модема по умолчанию 192.168.1.1. Компьютер должен иметь адрес из диапазона 192.168.0.2 … 254 и маску 255.255.255.0. Логин для доступа – "admin", пароль тоже "admin". Сразу же после подключения стоит сменить пароль на более сложный. При подключении по Telnet видно, что этот модем работает под управлением открытой операционной системы BusyBox.

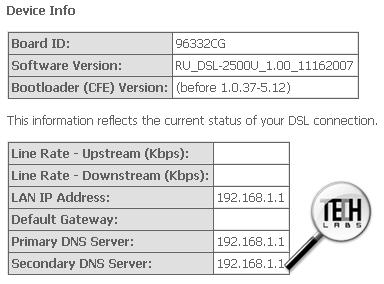

При подключении к Web-интерфейсу сразу после авторизации открывается страница "Device info - Summary", на которой собрана информация о версиях программного и аппаратного обеспечения, настройках локальной, беспроводной и глобальной сети, а также о скорости ADSL-соединения.

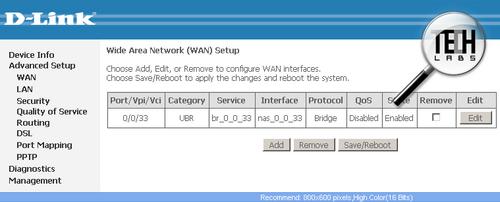

Чтобы добраться до мастера настройки соединения с сетью Интернет, необходимо перейти в раздел Advanced Setup и на странице WAN нажать на кнопку добавления канала в Интернет.

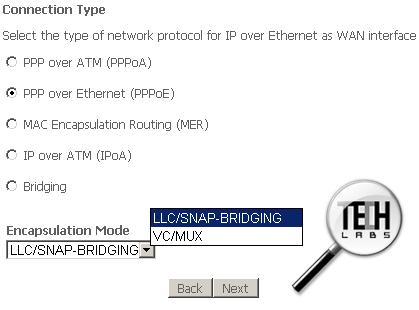

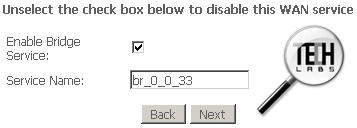

Для начала мастер предложит определить тип подключения автоматически. Если отказаться, то последует серия из нескольких страниц ручной настройки, на которых задаются параметры VPI/VCI, тип подключения, специфичные настройки для каждого типа, включается WAN-интерфейс модема.

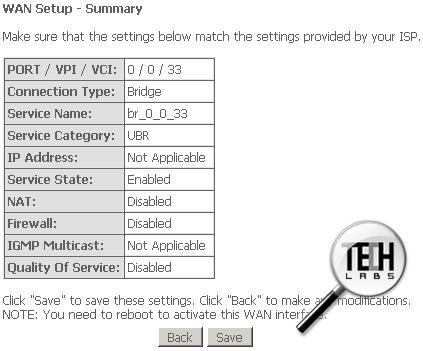

В конце мастер покажет сводную контрольную таблицу произведенных настроек и предложит сохранить их.
Локальный IP-адрес модема этот мастер настроить не предлагает, так что нужно сделать это самостоятельно на странице Advanced Setup – LAN. По окончании всех настроек необходимо перезагрузить устройство. После перезагрузки модем будет готов к работе.

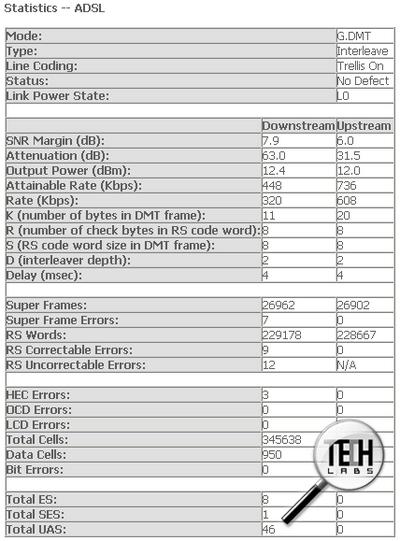

D-Link DSL-2500U/BRU/D хорош тем, то в нем реализована мощная система статистики для отслеживания его состояния и функционирования. Для статистики отведен целый раздел меню, где можно найти подробнейшие данные о функционировании интерфейсов WAN и LAN, таблицы маршрутов и ARP-адресов, информацию о работе протокола ATM и о состоянии ADSL-соединения. Эта информация просто незаменима при диагностике различных проблем с соединением на плохих и длинных линиях.

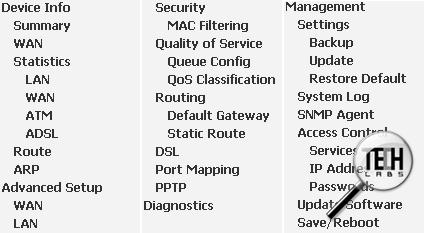

Краткое описание меню
| Раздел | Страница | Описание | | Device Info | Summary | Версия аппаратной части и прошивки модема, скорость ADSL-соединения, адреса порта LAN и серверов DNS | | WAN | Таблица состояния виртуальных каналов на интерфейсе WAN | | Statistics | Статистика трафика на интерфейсах LAN и WAN (по каждому виртуальному каналу VPI/VCI в отдельности), статистика работы протокола ATM и данные об ADSL-соединении: модуляция, скорость, затухание сигнала в линии, количество ошибок | | Route | Таблица маршрутизации модема | | ARP | Таблица МАС-адресов с указанием интерфейсов модема, через которые эти адреса были изучены | | DHCP | Список устройств, получивших динамические IP-адреса | | Advanced Setup | WAN | Страница мастера настройки соединения с сетью Интернет. Здесь можно добавлять, удалять и редактировать существующие виртуальные каналы VPI/VCI | | LAN | Установка IP-адреса и маски модема, его имени и названия домена | | Quality of Service | Задание приоритетов для различных типов трафика путем установки меток DSCP (DiffServ) и 802.1p в заголовках пакетов | | Routing | Настройка до 32 статических маршрутов и шлюза по умолчанию | | DSL | Выбор разрешенных типов модуляции (по умолчанию разрешены все, кроме Annex M) и частотных тонов ADSL | | Port mapping | Формирование групп из нескольких виртуальных каналов | | PPTP | Настройка туннеля PPTP VPN для связи с удаленным сервером | | Diagnostics | Diagnostics | Проверка состояния соединения на портах модема | | Management | Settings | Создание резервной копии и восстановление файла конфигурации. Сброс к заводским настройкам. Файл имеет XML-подобный формат, все настройки, в том числе и пароли, хранятся открытым текстом | | System Log | Настройка записи событий системного журнала Syslog и просмотр событий | | SNMP Agent | Включение и настройка функций управления и мониторинга по протоколу сетевого управления SNMP | | Internet Time | Настройка синхронизации часов с удаленного NTP-сервера | | Access Control | Смена паролей доступа к модему для трех типов пользователей (admin, support и user). Настройка реакции модема на попытки подключиться к нему по нескольким стандартным протоколам (tftp, telnet, http, snmp). Настройка доверенных адресов, с которых разрешен доступ к модему | | Update Software | Обновление прошивки модема | | Save/Reboot | Кнопка сохранения настроек и перезагрузки модема |
В отличие от родственных модемов-маршрутизаторов D-Link, DSL-2500U/BRU/D не поддерживает функции динамической маршрутизации. В нем нет также функций Virtual Server, DMZ и встроенного фильтра МАС-адресов. Но зато в нем реализована возможность установки VPN-соединения непосредственно с модема, что является неоспоримым плюсом. То есть модем сам, если это потребуется, сможет установить PPTP VPN-туннель с удаленным сервером через сеть Интернет. Эта функция наряду со встроенным межсетевым экраном может быть очень полезна при работе в распределенной корпоративной сети. Меню настройки VPN-соединения на D-Link DSL-2500U/BRU/D выглядит так:
Тестирование
Для тестирования модема использовался ноутбук HP 530 с адаптером Ethernet Intel(R) PRO/100 VE Network Connection и коммутаторы DSL (DSLAM) ZyXEL IES-1248 с поддержкой ADSL 2/2+ Annex A/L/M и ALC-1024 с поддержкой ADSL Annex A.
Тестирование проводилось на нескольких телефонных линиях разной длины, сечения и качества. Были выбраны линии со следующими характеристиками:
| Примерная длина, км | Диаметр жилы, мм | Сопротивление линии, Ом | Затухание в исходящем канале, дБ | Затухание во входящем канале, дБ | | Линия 1 | 1.0 | 0.30 | 150 | 9 | 21 | | Линия 2 | 3.5 | 0.30 | 400 | 16 | 27 | | Линия 3 | 6.0 | 0.35 | 1150 | 37 | 57 |
Чем длиннее и тоньше телефонная линия, тем хуже ее характеристики, и тем менее она пригодна для передачи данных по ADSL. С увеличением длины растет электрическое сопротивление проводов линии, а высокое сопротивление является причиной сильного затухания ADSL-сигнала в проводе. Понятно, что чем выше затухание сигнала, тем меньше будет скорость соединения модема. Исходя из приведенных в таблице параметров, можно считать линию 1 самой качественной, а линию 3 – наименее качественной из трех. Линия 2 представляет собой типичную городскую телефонную линию, каких в настоящее время большинство. На ней проверялась работа модема в режиме Annex M, который позволяет повысить скорость передачи данных в исходящем потоке с 1.0 до 3.5 Mb/s.
Для начала модем-маршрутизатор D-Link DSL-2500U/BRU/D был несколько раз подключен к различным линиям для выяснения максимальной скорости соединения. Ниже приведена таблица его скоростей на разных линиях (скорости указаны в kb/s, через дробь указаны исходящая/входящая скорость). Кроме того, с помощью функционала станционного оборудования (коммутаторов DSL), к которым подключался модем, были сняты прогнозные значения теоретически достижимых максимальных скоростей ADSL на каждой из линий. Получившееся процентное соотношение реальных достигнутых скоростей к прогнозным показателям также отражено в таблице.
Телефонная
Линия | Реальная скорость,
Kb/s | Процент от
Теоретической | | Линия 1 (ADSL Annex A) | 1145 / 18724 | 93% | | Линия 2 (ADSL Annex M) | 1735 / 13829 | 87% | | Линия 3 (ADSL Annex A) | 728 / 320 | 80% |
Видно, что ближе всего к теоретическому максимуму скорости модем подобрался только на качественной линии. На не очень хороших линиях он поднимал скорость в районе 80-85 % от максимально возможной, жертвуя этим ради повышения стабильности связи. И нужно отдать должное этому механизму – за время испытаний DSL-2500U показал отличную устойчивость соединения. На линиях 1 и 2 оно не разорвалось ни разу, а на самой худшей линии разрывалось примерно раз в сутки.
Еще один набор тестов проводился для определения стабильности связи и частоты потери пакетов на всех линиях при передаче данных, а также для измерения времени задержки, которую создает модем при обработке трафика. С помощью программного генератора пакетов имитировался трафик трех типов – передача файлов (пакеты максимально большой длины), передача голоса по IP (короткие пакеты по 74 байта) и смешанный трафик (пакеты по 500 байт). Загрузка канала при этом была около 25%.
Средние показатели потерь и задержек пакетов на максимальной скорости соединения при передаче пакетов различной длины приведены в таблице:
Размер пакета,
Байт | Доля потерянных
Пакетов, % | Задержка, мс | | 74 | 0.08 | 8,5 | | 500 | 0.14 | 12,5 | | 1492 | 0.34 | 25,8 |
Видно закономерное увеличение доли потерь и времени задержки с ростом размера сетевых пакетов.
Выводы
По итогам тестирования можно сказать, что модем-маршрутизатор D-Link DSL-2500U/BRU/D очень неплохо справляется с возложенными на него функциями и вполне достоин внимания потребителя. Его можно рекомендовать как для персонального использования, так и для более серьезных подключений, например, в домашней сети или небольшой организации. Его широкий функционал только подтверждает это.
Плюсы:
- возможность установки VPN-соединения прямо с модема;
- расширенные функции QoS;
- поддержка протокола SNMP.
Минусы:
- нет фильтра МАС-адресов;
- нет функций Virtual Server, DMZ.
По материалам www. techlabs. by
|
