Обзор материнской платы MSI K9A2 CF на чипсете AMD 790X

После выпуска чипсетов AMD 7-й серии платформы AMD стали еще более привлекательными для построения игровых систем. В этом обзоре мы разберем возможности материнской платы MSI K9A2 CF на чипсете AMD 790X с возможностью организации при помощи технологии CrossFire X (так указано на упаковке и в руководстве, хотя по сути это обычная CrossFire) графической системы из двух видеокарт. С вариантом материнской платы компании MSI на старшем чипсете AMD 790FX и архитектурных особенностях чипсетов AMD 7-й серии мы разбирались в обзоре MSI K9A2 Platinum. Кратко говоря, к отличиям между старыми и новыми платформами относятся: поддержка шины Hyper Transport 3.0, которая позволяет полностью использовать четырехъядерные процессоры Phenom, шины PCI Express 2.0 с удвоенной пропускной способностью и поддержка памяти DDR2-1066. Как бонус ко всему этому компания AMD представила утилиту разгона «AMD OverDrive» связывающуюся напрямую с BIOS и поэтому более эффективную.

Спецификация материнской платы MSI K9A2 CF:

Материнская плата MSI K9A2 CF упакована в черную картонную коробку с изображением болида. На коробке подчеркивается поддержка материнской платой новых процессоров Phenom, наличие разъема AM2+ и технологии CrossFire.

В комплекте с материнской платой MSI K9A2 CF идет:

один шлейф Serial ATA; шлейф UltraDMA 133/100/66; переходник питания SATA; инструкция и руководство; модуль с портом IEEE1394a; заглушка панели ввода/вывода; два CD с утилитами и драйверами для Windows Vista и Windows XP.

Достаточно бедная комплектация как для игровой материнской платы только один кабель SATA и к тому же нет моста CrossFire.

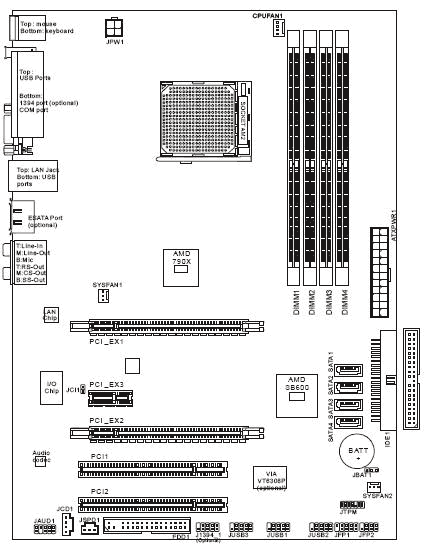

Материнская плата MSI K9A2 CF (хотя на PCB под наклейкой красуется название K9A3 CF) имеет достаточно хорошую компоновку – разъемы питания расположены по краю, слоты PCIe x16 разнесены друг от друга на расстояние, позволяющем получать более лучшие условия вентиляции видеокарт.

Из замечаний, относящихся к компоновке материнской платы, отметим очень близко расположенные слоты оперативной памяти для DDR2 1066/800/667/533 МГц, при чем для двуканального режима работы модули нужно будет устанавливать в соседние слоты, что скажется на их охлаждении. Кроме того, небольшим недостатком является низко расположенный разъем FDD, подключенный шлейф к которому достаточно непросто будет аккуратно уложить в корпусе. К положительным качествам материнской платы MSI K9A2 CF отнесятся установленные на ней только полимерные конденсаторы, которые менее зависимы от температуры и  более долговечны.

Система охлаждения на северном мосте, по сравнению с материнской платой MSI K9A2 Platinum, уменьшилась до размера небольшого алюминиевого радиатора покрашенного в красный цвет.

На чипе SB600, который выполняет роль южного моста, установлен еще один меньший алюминиевый радиатор, накрытый сверху металлической «крышкой» с надписью «MSI».

Чип AMD SB600 поддерживает четыре порта SATA с возможностью создания RAID массивов 0, 1, 0+1, 5 и один разъем IDE, который позволяет подключить два устройства UltraDMA 133/100/66/33. На текстолите оставлено место для распайки контроллера FireWire. Расположенные по нижнему краю платы шесть портов USB и разъем фронт панели имеют очень удобную цветовую маркировку. Особенностью материнской платы MSI K9A2 CF есть наличие разъема для подключения идентификационного TPM (Trusted Platform Module) модуля. Джампер сброса BIOS расположен с самого края возле батарейки.

Как уже отмечалось, в материнскую плату MSI K9A2 CF можно установить две видеокарты и объединить их, в случае использования ускорителей ATI/AMD, в одну графическую систему при помощи технологии CrossFire X. Кроме того, на ней есть еще два слота PCI и один PCIE х1. С левого края материнской платы распаян HDA кодек 8-канального звука Realtek ALC888 и гигабитный сетевой контроллер Realtek RTL8111B. В качестве микросхемы, отвечающей за функции ввода/вывода и мониторинг основных параметров, выступает Fintek F71882FG.

Стабилизатор питания процессора на MSI K9A2 CF четырехканальный, собран на надежных полимерных конденсаторах, дросселях с ферритовым сердечником и MOSFET NIKO-SEM P75N02LDG (25В, 8,5mОм, 65A). Рамка крепления процессорного кулера имеет только 2 зубца, что не очень надежно.

На задней панели выведены следующие порты: два PS/2 для клавиатуры и мыши, четыре разъема USB, COM порт, разъем RJ45 для сетевых соединений и шесть audio-разъемов для 8-канального звука.

На материнской плате MSI K9A2 CF всего три разъема для подключения вентиляторов: 4-контактный для процессорного кулера, расположен в верхней части, а еще два 3-контактные для корпусных вентиляторов, расположены в центральной части и внизу.

BIOS

В материнской плате MSI K9A2 CF используется AMI BIOS. На момент тестирования платы была только первая версия BIOS 1.1.

Практически все настройки, необходимые для разгона, собраны в разделе «Cell Menu»:

Максимальный множитель шины Hyper Transport в настройке BIOS даже с процессором Phenom был равен только 5, хотя для стандарта Hyper Transport 3.0 множитель должен быть 13. По всей видимости, эта ошибка в BIOS будет исправлена в более поздних версиях.

Изменение множителя процессора

Настройка таймингов оперативной памяти

Дополнительный делитель для памяти DDR2 1066 появляется только с процессором Phenom

В окне Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и двух корпусных вентиляторов;
- напряжением на линиях питания 3.3В, 5В, 12В, 5В SB и ядре процессора.

Кроме этого, в настройке «CPU Smart FAN Target» можно включить функцию автоматического управления скоростью вращения процессорного кулера, причем настраивается она значением температуры, выше которой функция должна активироваться - 40, 45, 50, 55, 60ºС.

Проводя стандартную процедуру испытания возможностей тактового генератора системной шины, мы смогли поднять его частоту до 315 МГц, что является достаточно хорошим результатом.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

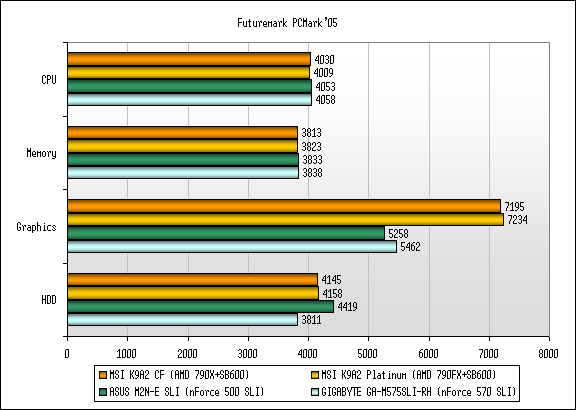

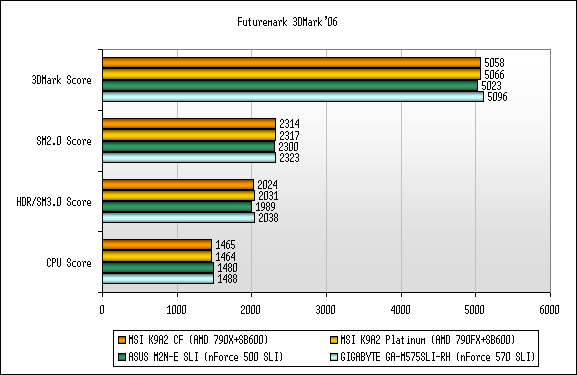

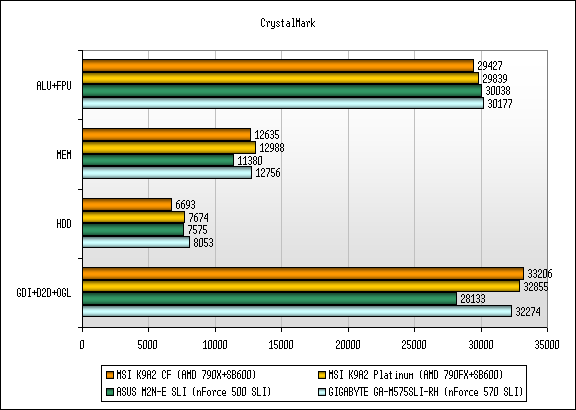

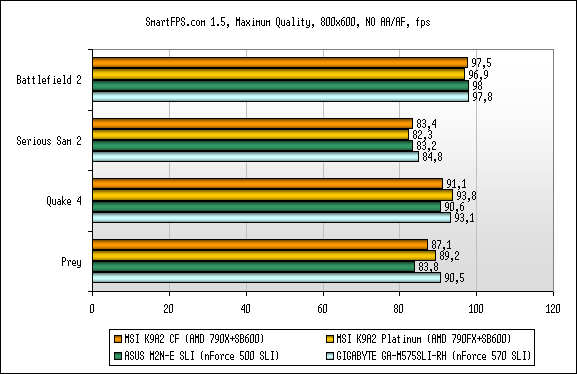

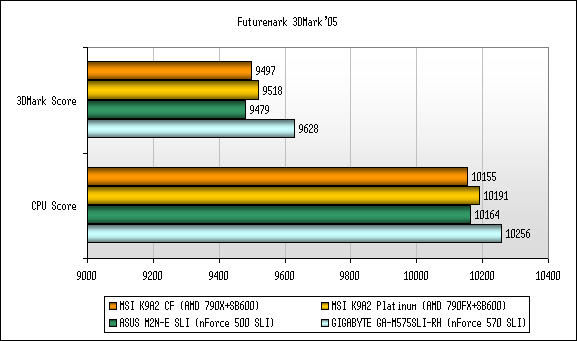

Материнская плата MSI K9A2 CF демонстрирует высокий уровень производительности. Разница в графическом тесте PCMark'05 в большей степени обусловлена обновленной версией драйверов к Windows Vista.

Выводы

Материнская плата MSI K9A2 CF представляет собой современную производительную платформу, которая предназначена для построения игровой конфигурации с возможностью объединить две видеокарты в режиме CrossFire. MSI K9A2 CF основана на новом чипсете AMD седьмой серии, что говорит о поддержке шины Hyper Transport 3.0, необходимой для полноценного функционирования процессоров Phenom и полной совместимости с процессорами Athlon и Sempron. Кроме того, седьмая серия чипсетов отличается наличием поддержки шины PCI Express 2.0, памяти DDR2-1066, позволяет использовать утилиту разгона AMD OverDrive и относит платформу к составным компонентам Spider-системы. Но, даже не принимая во внимание все выше перечисленное, материнская плата MSI K9A2 CF хороша сама по себе. Можно отметить хорошую компоновку платы, относительно высокие возможности разгона и четырехканальный стабилизатор питания процессора. Так что даже с точки зрения «среднего» оверклокинга она является неплохим вариантом, хотя слабая система охлаждения, скорее всего, станет «камнем преткновения» стабильности разогнанной системы. При условии хорошей организации вентиляции внутри корпуса, системы охлаждения чипа северного моста материнской платы для игрового компьютера будет вполне достаточно, а вот для работы в условиях разгона ее лучше будет заменить на более эффективную.

Достоинства:

поддержка шины Hyper Transport 3.0; поддержка CrossFire X; поддержка памяти DDR2-1066; 8-канальный звук High Difinition Audio; хорошие возможности разгона; 4-канальный узел VRM; конденсаторы из твердого электролита; 10 портов USB.

Недостатки:

скромная комплектация.
