Обзор материнской платы MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

Материнская плата MSI 790GX-G65, попавшая к нам на тестирование в этот раз и являющаяся достаточно функциональным, но более доступным решением, чем «топовая» 790FX-GD70, основана на чипсете AMD 790GX, отличительной особенностью которого является очень производительное встроенное графическое ядро Radeon HD 3300. Видимо из-за встроенного видео чипсет имеет немного меньше линий PCI Express и полноценно может поддерживать только один слот PCI Express x16, а в случае использования технологии ATI CrossFireX делит линии между слотами пополам. Но это не большая потеря, потому что поддерживаемая шина PCI Express 2.0 имеет вдвое большую пропускную способность по сравнению с предыдущей версией. Еще одной особенностью этой материнской платы является предустановленная память Side-Port DDR3-1333 объемом 128 МБ, выделенная для использования интегрированным видеоконтроллером, что, по заверению производителя, позволяет увеличить производительность встроенного ускорителя при обработке 3D-графики на 15%. Но будем последовательны и расскажем обо всем по порядку.

Обзор материнской платы MSI 790GX-G65

Спецификация материнской платы MSI 790GX-G65:

Производитель

MSI

Модель

790GX-G65

Чипсет

AMD 790GX и SB750

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

Phenom II и AMD Athlon II для Socket AM3

Системная шина

HyperTransport 3.0 поддерживающая 5200/2000 МТ/с

Используемая память

DDR3 800/1066/1333/1600* (OC) с напряжением питания 1,5В

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 16 ГБ

Встроенная видеокарта

Radeon HD 3300 (Поддержка DirectX 10 и OpenGL 2.1; DVI, VGA, HDMI)
Предустановленная память (Side-Port): 128 МБ DDR3

Слоты расширения

2 x PCI Express 2.0 x16
2 x PCI Express x1
2 x PCI

Multi-GPU

ATI CrossFireX, Hybrid CrossFireX

Дисковая подсистема

Южный мост AMD SB750 поддерживает:
5 x SATA 3.0 Гб/с поддержкой SATA RAID 0, 1, 5, 10
1 х e-SATA 3.0 Гб/с
1 x IDE UltraDMA 133/100/66 для подключения 2 РАТА устройств

LAN

Сетевой LAN-контроллер Realtek PCI-E GbLAN 8111DL

Звуковая подсистема

8-канальное аудио Realtek ALC889
- Полноценная поддержка звука Blu-Ray Audio
- Совместим со спецификацией Azalia 1.0

IEEE1394 / FireWire

VIA VT6315N, два порта

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Пассивная система охлаждения, состоящая из алюминиевых радиаторов и тепловой трубки

Разъемы для вентиляторов

1 x CPU
3 x корпусных вентиляторов

Внешние порты I/O

- 1 x PS/2 клавиатуры
- 1 x 6-в-1 разъем аудио
- 6 x портов USB 2.0
- 1 x RJ45 LAN разъем
- 1 x оптический SPDIF-out порт
- 1 x порт eSATA
- 1 x порт DVI
- 1 x D-SUB
- 1 x порт HDMI
- 1 x порт IEEE1394

Внутренние порты I/O

- CD-in коннектор
- 1 x audio разъем
- 1 x IDE
- Разъем датчика открытия корпуса
- 6 x USB 2.0/1.1
- 1 х COM
- 1 x коннектор SPDIF-Out
- 1 x коннектор IEEE1394
- Разъем системной панели

BIOS

AMI BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

- APS - Active Phase Switching;
- MSI Live Update Online;
- User Friendly;
- M-Flash;
- EZ OC Switch;
- MSI MAX FSB.

Комплектация

Руководство пользователя;
4 x SATA-кабеля;
2 х переходник питания SATA;
1 x UltraDMA 133/100/66 кабель;
1 х мостик SLI;
Набор M-Connectors;
Планка задней панели;
Диски с драйверами и утилитами.

Форм-фактор Размеры, мм

ATX
304 x 245

Сайт производителя

Http://ua. msi. com/

Обновления BIOS и новые драйверы можно скачать со страницы поддержки.

Все цены на MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

Упаковка материнской платы MSI 790GX-G65 очень сильно напоминает упаковку рассмотренной нами ранее «топовой» материнской платы производства этой же компании 790FX-GD70. Тот же «огненный» рисунок слева и пиктограммы справа. Единственным отличием является немного другое название платы и отсутствие пиктограммы технологии DrMOS. Возможно, одинаковыми упаковками «массовых» и «топовых» моделей компания MSI хочет показать, что она уделяет максимум внимания всем своим продуктам, не беря во внимание их «продвинутость».

Обзор материнской платы MSI 790GX-G65

Обратная сторона коробки, как обычно, озвучивает наиболее интересные технологии, примененные при производстве платы. В этот раз маркетологи делают акцент на использовании известной нам уже технологии APS (подробнее в обзоре MSI P45D3 Platinum), предустановленной на плате микросхеме памяти объемом 128 МБ для нужд встроенного видеоконтроллера и возможности объединения нескольких видеоадаптеров производства компании ATI по технологиям CrossFireX или Hybrid CrossFireX. Также на обратной стороне коробки нашлось место для спецификации материнской платы и фотографии панели портов ввода-вывода.

Обзор материнской платы MSI 790GX-G65

По количеству инструкций материнская плата MSI 790GX-G65 всего лишь на одну уступает «топовой» модели. И, что еще больше удивило, в комплекте находится инструкция по разгону системы для начинающих оверклокеров, равно как и диск с программой HDD Backup.

Обзор материнской платы MSI 790GX-G65

Также в комплекте с материнской платой MSI 790GX-G65 вы найдете:

    четыре SATA-кабеля; два переходника питания для SATA-устройств; кабель UltraDMA 133/100/66; набор M-connectors; мостик CrossFire для объединения двух видеокарт в одну видеосистему; заглушку портов задней панели с дополнительной цветовой маркировкой разъемов.

Скромно, без излишеств и приятных дополнений, но ведь и плата позиционируется как вполне доступное решение, поэтому комплект поставки и не сильно большой, хотя шлейф FDD могли бы и положить, как бы «в подарок», ведь при установке системы на RAID-массив, этот носитель все еще может понадобиться.

Обзор материнской платы MSI 790GX-G65

Компоновка платы нареканий не вызывает, все выполнено качественно и добротно. Все разъемы смещены к краям платы и проблем с эргономичной укладкой кабелей и шлейфов не должно возникнуть. Для установки оперативной памяти стандарта DDR3 на плате реализованы четыре разъема DIMM, что позволяет установить максимум 16 ГБ ОЗУ. Разъемы для установки плат расширения расположены очень продуманно и идут в таком порядке: PCI Express x16, два PCI Express x1, второй PCI Express x16 и два разъема PCI. Такое расположение позволяет при установке двух «толстых» видеокарт в режиме CrossFireX иметь по одному разъему PCI и PCI Express x1 под платы расширения. Правее разъемов PCI Express x1 расположился двухсекционный DIP-переключатель функции EZ OC Switch, позволяющий увеличить частоту шины FSB на 10%, 15% или 20%. Очень удобно для небольшого разгона системы.

Обзор материнской платы MSI 790GX-G65

Внизу платы, с правой стороны, распаяны кнопки включения, перезагрузки и сброса настроек BIOS, что очень облегчает жизнь при разгоне и раньше являлось признаком только наиболее дорогих продуктов класса Hi-End.

Обзор материнской платы MSI 790GX-G65

С обратной стороны материнской платы под процессорным разъемом установлена пластмассовая пластина с ребрами жесткости, предохраняющая плату от изгибания в этом месте процессорным кулером с излишне тугой защелкой.

Обзор материнской платы MSI 790GX-G65

Ну и как всегда, продолжаем поиск недостатков компоновки платы при установке длинных видеокартах с двухслотовой системой охлаждения. Как можно заметить, защелки слотов оперативной памяти не блокируются и это хорошо. На вопрос: «А какие недостатки?», - можно с уверенностью сказать – недостатков компоновки не обнаружено. Маленькое неудобство может вызвать подключение к SATA-разъемам при собранной в корпус системе, но назвать это недостатком нельзя, тем более, что такое расположение разъемом, можно сказать, «норма» для всех материнских плат.

Обзор материнской платы MSI 790GX-G65

Система охлаждения состоит из алюминиевых радиаторов и тепловой трубки. Радиатор на северном мосту относительно небольшой и соединен тепловой трубкой с довольно массивным радиатором на силовых элементах стабилизатора питания процессора. При тестировании они хорошо справлялись со своей задачей и были чуть теплыми, чего нельзя сказать об отдельном маленьком низкопрофильном радиаторе на южном мосту – его температура была выше средней. Здесь явно не хватает тепловой трубки для объединения системы охлаждения «в одно целое». Ну и еще один недостаток, свойственный многим решениям – крепление радиаторов при помощи ненадежных пластмассовых клипс.

Обзор материнской платы MSI 790GX-G65

Стабилизатор питания ядра процессора и встроенного в него северного моста построен по формуле 3+1 фаз на основе ШИМ-контроллера L6740L производства STMicroelectronics. Питание модулей памяти и микросхем системной логики осуществляется при помощи простых однофазных стабилизаторов. Скромно конечно, но эти схемы прекрасно справляются со своей задачей, и это главное. Основным недостатком в системе питания является использование четырехконтактного разъема ATX12V, что может вызывать перегрев линий питания при использовании мощных процессоров и во время разгона.

Обзор материнской платы MSI 790GX-G65

Дисковая подсистема реализована силами одного южного моста AMD SB750. Он поддерживает работу шести портов SATA, из которых пять разведены на плате и поддерживают работу RAID 0, 1, 5 и 10, а один используется под e-SATA и выведен на заднюю интерфейсную панель, а также канала IDE Ultra DMA 66/100/133 для подключения двух PATA-устройств. Для поддержки периферии имеется 12 портов USB, из которых одна половина выведена на заднюю панель, а вторая половина разведена на плате.

Обзор материнской платы MSI 790GX-G65

В основу интегрированной звуковой подсистемы лег HD-кодек 8-канального звука Realtek ALC889, он совместим со спецификацией Azalia 1.0 и имеет полноценную поддержку звука Blu-Ray Audio. Поддержка Ethernet-соединений осуществляется гигабитным LAN-контроллером Realtek 8111DL, обеспечивающим скорость соединения до 1000 Мбит/с.

Обзор материнской платы MSI 790GX-G65

Системный монитор и контроллер FDD обслуживаются специализированным микроконтроллером F71889F производства компании FINTEK. Популярная оверклокерская утилита «AMD OverDrive» «знает» этот контроллер, что дает нам еще один способ разгона материнской платы и слежения за состоянием системы. Последовательный высокоскоростной интерфейс IEEE 1394a выполнен на контроллере VIA VT6315N и имеет два порта, один из которых выведен на заднюю панель, а второй разведен на плате.

Обзор материнской платы MSI 790GX-G65

Интерфейсная панель материнской платы MSI 790GX-G65 имеет следующие порты ввода-вывода:

    разъем PS/2 для подключения клавиатуры; оптический выход S\PDIF; видеовыходы D-SUB, DVI и HDMI; шесть разъемов USB; разъем e-SATA; разъем IEEE 1394a; разъем RJ45 для LAN-соединений; 6 аналоговых разъемов для подключения 8-канального звука.

Довольно неплохая компоновка интерфейсной панели, особенно приятно наличие всех трех видеовыходов.

BIOS

Обзор материнской платы MSI 790GX-G65

BIOS материнской платы MSI 790GX-G65 основана на коде компании AMI. В меню «Advanced BIOS Features» можно отключить заставку при прохождении POST, включить или отключить некоторые процессорные функции и технологии, а также выбрать порядок загрузки.

Обзор материнской платы MSI 790GX-G65

Системный монитор предоставляет доступ к управлению вентилятором процессорного кулера и двумя корпусными вентиляторами, показывает текущую скорость их вращения, а также температуры процессора и материнской платы и напряжения на ядре процессора и линиях питания 3,3В, 5В и 12В.

Обзор материнской платы MSI 790GX-G65

Меню «Green Power» предоставляет доступ к управлению технологией энергосбережения, но небольшой монитор, показывающий текущее потребление тока ЦП, здесь отсутствует.

Обзор материнской платы MSI 790GX-G65

Раздел «Cell Menu» самый обширный, в нем собраны все настройки, влияющие на производительность системы, поэтому, для большей наглядности, все настраиваемые параметры сведем в общую таблицу ниже, а пока более детально остановимся на некоторых интересных моментах.

Обзор материнской платы MSI 790GX-G65

Одним из таких моментов является разблокирование отключенных ядер в новых процессорах AMD. Для разблокировки отключенных ядер необходимо в настройке «EC Firmware» выбрать опцию «Special», а в настройке «Advanced Clock Calibration» опцию «All Cores».

Обзор материнской платы MSI 790GX-G65

С разблокированным четвертым ядром наш процессор AMD Phenom II X3 720 Black Edition работал стабильно и без ошибок.

Обзор материнской платы MSI 790GX-G65

Автоматический разгон системы можно произвести, если воспользоваться опцией «Max FSB», которая позволяет материнской плате самостоятельно определить максимально возможную для нее частоту, при этом система понизит множитель процессора, частоту шины Hyper Transport и памяти.

Обзор материнской платы MSI 790GX-G65

При возникновении проблем с загрузкой разогнанной системы возможно при помощи функции «MultiStep OC Booster» уменьшить на 25% или 90 % разгон на время загрузки ОС, так как часто бывает, что сильно разогнанная система «виснет» еще при загрузке и сделать рекордные скриншоты не получается.

Обзор материнской платы MSI 790GX-G65

Встроенный видеоконтроллер при желании можно разогнать. Для этого достаточно просто разрешить разгон встроенного графического ядра и выбрать желаемую частоту. Справа система услужливо подсказывает значения частоты по умолчанию, что довольно сильно облегчает жизнь пользователю.

С остальными параметрами предлагаем ознакомиться с помощью таблицы.

Параметр

Название меню

Диапазон

Шаг

Частота FSB

Adjust CPU FSB Frequency

200-600 МГц

1 МГц

Множитель процессора

Adjust CPU Ratio

4-32,5

0,5

Множитель контроллера памяти

Adjust CPU-NB Ratio

4-20

1

Настройка таймингов памяти

Advanced DRAM Configuration

CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3

Множитель памяти

FSB/DRAM Ratio

2; 2,66; 3,33; 4; Auto

Частота встроенного графического ядра

Adjust Onboard VGA Frequency

500-999 МГц

1 МГц

Множитель шины HT

Adjusted HT Link Frequency

1-13

1

Частота шины PCI Express

Adjust PCI Express Frequency

100 – 150 МГц

1 МГц

Напряжение питания процессора

CPU Voltage

0,984 – 2,01 В

0,001 В

Напряжение питания контроллера памяти

CPU-NB Voltage

0,95 – 2,071 В

0,001 В

Напряжение питания памяти

DRAM Voltage

1,5 - 2,42 В

0,05 В

Напряжение питания северного моста

NB Voltage

0,923 - 1,352 В

0,003 В

Напряжение питания южного моста

SB Voltage

0,988 - 1,374 В

0,003 В

Обзор материнской платы MSI 790GX-G65

Еще одним небольшим, но очень приятным моментом является возможность сохранения выбранных настроек. Всего система дает возможность сохранить четыре различных профиля с последующей их загрузкой.

Тестирование

Для тестирования материнской платы MSI 790GX-G65 использовалось следующее оборудование.

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Графический ускоритель

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

Обзор материнской платы MSI 790GX-G65

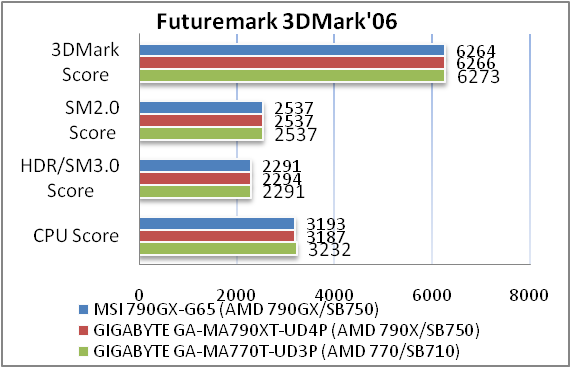

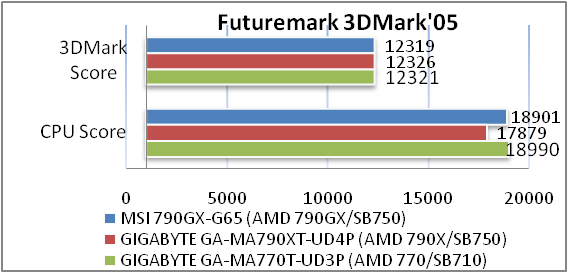

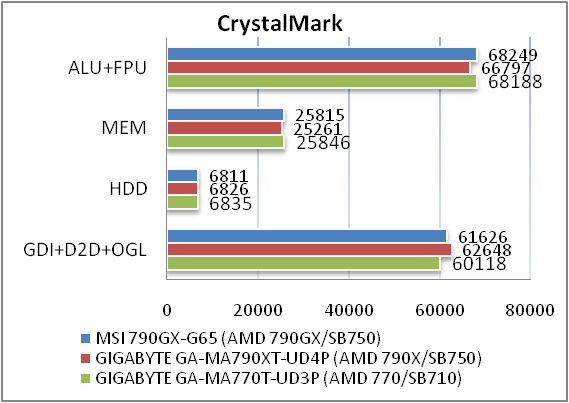

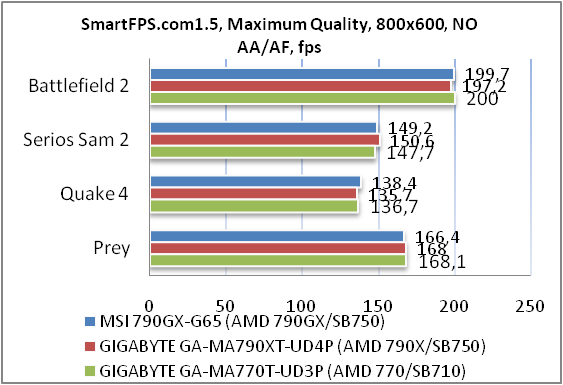

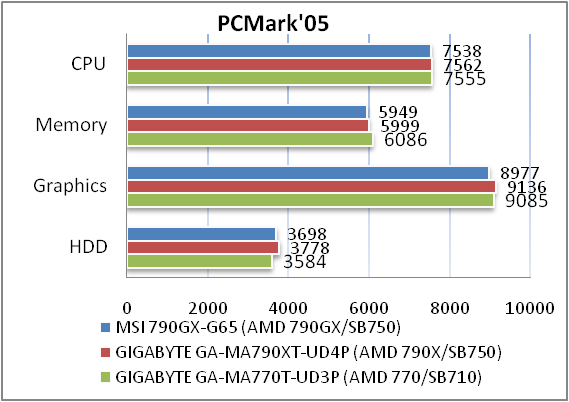

В номинальных режимах работы материнская плата MSI 790FX-GD70 ни в чем не уступает своим конкурентам, а это говорит о хорошо отлаженной прошивке BIOS.

Обзор материнской платы MSI 790GX-G65

Встроенное графическое ядро Radeon HD 3300 работает на частоте 650 МГц, имеет 4 блока ROPs и 40 потоковых конвейеров, а также поддерживает DirectX 10 (SM4.0). Мы протестировали производительность интегрированной видеоподсистемы и предлагаем вам результаты в виде сравнительной таблицы.

MSI 790FX-GD70

GIGABYTE M85M-US2H

GIGABYTE GA-MA78GPM-DS2H

ASUS EAH4350 SILENT/DI/512MD2

Radeon HD 3300 + Sire-Port 128 МБ

GeForce 8200

Radeon HD 3200

Radeon HD 4350

PCMark'05

Graphics

3882

2755

3607

4694

Futuremark 3DMark'05

3DMark Score

4890

2379

3676

4856

Futuremark 3DMark'06

3DMark Score

2197

1225

1694

2312

SM2.0 Score

721

416

540

775

HDR/SM3.0 Score

836

439

652

873

SmartFPS. com 1.8 (NO AA/AF), fps

Battlefield 2 800x600

88,0

55,8

63,1

119,4

Battlefield 2 1024х768

67,4

32,0

49,0

135

Serious Sam 2 800x600

70,1

40,7

51,0

81,3

Serious Sam 2 1024х768

51,8

31,8

37,7

63,0

Quake 4 800x600

44,8

25

33,6

65,8

Quake 4 1024х768

34,8

17,1

26,2

47,8

Prey 800x600

40,7

36,6

42,9

59,0

Prey 1024х768

44,2

25,6

33,1

46,7

Как показали результаты тестов, встроенное графическое ядро Radeon HD 3300 по производительности совсем немного уступает бюджетной видеокарте ASUS EAH4350 SILENT/DI/512MD2. Интересно, поможет ли разгон интегрированной видеоподсистемы догнать по производительности дискретный видеоускоритель? Что у нас получилось, смотрите в разделе «Возможности разгона».

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.21

Очень хорошо

Уровень шума, дБ (А)

-92.8

Очень хорошо

Динамические диапазон, дБ (А)

92.8

Очень хорошо

Гармонические искажения, %

0.0051

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.9

Средне

Интермодуляционные искажения + шум, %

0.0099

Очень хорошо

Взаимопроникновение каналов, дБ

-91.1

Отлично

Интермодуляции на 10 кГц, %

0.018

Очень хорошо

Общая оценка

Очень хорошо

Режим работы 32-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.03, -0.09

Отлично

Уровень шума, дБ (А)

-96.7

Отлично

Динамический диапазон, дБ (А)

96.7

Отлично

Гармонические искажения, %

0.0040

Очень хорошо

Гармонические искажения + шум, дБ(A)

-84.5

Хорошо

Интермодуляционные искажения + шум, %

0.0068

Отлично

Взаимопроникновение каналов, дБ

-90.3

Отлично

Интермодуляции на 10 кГц, %

0.011

Очень хорошо

Общая оценка

Отлично

При тестировании звуковой кодек показал результаты, которые нечасто встречаются даже на дорогих платах Hi-End класса. Качество обвязки микросхемы - выше всяких похвал.

Возможности разгона

Обзор материнской платы MSI 790GX-G65

Для проверки возможностей материнской платы мы воспользовались встроенной функцией автоматического разгона MaxFSB. В нашем случае материнская плата разогнала шину до 366 МГц, что является очень высоким результатом и всего на 2 МГц меньше, чем у протестированной нами ранее «топовой» материнской платы MSI 790FX-GD70. При этом система самостоятельно увеличила напряжение на северном мосте до 1,3 В и понизила множитель ЦП до 9. Мы остались довольны полученным результатом, но энтузиасты оверклокинга могут попробовать добиться более значимых результатов, проведя еще некоторое время над подбором оптимальных настроек.

Утилита «Overclcking Center»

Обзор материнской платы MSI 790GX-G65

При помощи фирменной утилиты Overcloking Center можно произвести разгон прямо из-под ОС. Утилита позволяет менять «онлайн» достаточно параметров даже среднего разгона.

Обзор материнской платы MSI 790GX-G65

Мы проверили работу утилиты и, поскольку цель получить максимальный разгон с ее помощью перед нами не стояла, ограничились небольшим разгоном процессора, для того чтобы убедиться, что утилита вполне работоспособна.

Разгон видеоподсистемы

Обзор материнской платы MSI 790GX-G65

Мы увеличили частоту Radeon HD 3300 на 100 МГц, получив при этом 15% разгон встроенного видеоядра.

Обзор материнской платы MSI 790GX-G65

Что ж, результат получился даже чуть-чуть лучше, чем у дискретной видеокарты, хотя превосходство и незначительно. При разгоне видеопроцессора на 15% прирост его производительности составил менее 3%, что позволяет сделать вывод о необходимости большего объема выделенной для нужд GPU памяти, т. е. в ресурсоемких задачах дискретный ускоритель будет иметь преимущество.

Выводы

Рассмотренная в этот раз материнская плата MSI 790GX-G65 является универсальным решением, позволяющим на своей основе собрать как хороший домашний медиацентр, так и производительную игровую конфигурацию. Круг потенциальных покупателей этого продукта очень широк и охватывает все ниши: любителей оверклокинга не оставит равнодушными высокий разгонный потенциал платы; людям, желающим собрать домашний медиацентр или просто производительный рабочий компьютер, понравится соотношение цены и функциональных возможностей в комплекте со стабильностью и качеством; а для любителей компьютерных игр на плате реализована поддержка технологии CrossFireX, что позволит собрать настоящую игровую станцию. Универсальности добавляет производительный встроенный видеоадаптер Radeon HD 3300 с 128 МБ DDR3 Side-Port, которого вполне хватит даже для некоторых нетребовательных современных видеоигр. Единственное, что немного огорчает, использование упрощенного стабилизатора питания с подачей напряжения только через 4-контактный разъем ATX12V, что ставит под сомнение действительно впечатляющий разгон.

Достоинства:

    высокий разгонный потенциал; Возможность разблокировки отключенных ядер ЦП; возможность без проблем объединять видеокарты с двухслотовой системой охлаждения в режиме CrossFireX; поддержка технологии Hybrid CrossFireX; качественный встроенный звуковой кодек и хорошая его обвязка; наличие оптического выхода S/PDIF; достаточно производительный встроенный видеоадаптер Radeon HD 3300 с 128 МБ DDR3 Side-Port; наличие видеовыходов D-SUB, DVI и HDMI.

Недостатки:

    недостаточно эффективное охлаждение южного моста; использование только четырехконтактного разъема ATX12V.

Обзор материнской платы MSI 790GX-G65
