Обзор материнской платы GIGABYTE GA-Q35M-S2

Обзор материнской платы GIGABYTE GA-Q35M-S2Объектом этого обзора станет недорогая материнская плата компании GIGABYTE на чипсете Intel Q35 Express. Набор системной логики Intel Q35 Express, который отличается поддержкой технологии удаленного управления Intel vPro, в ассортименте этой компании используется только на одной модели GIGABYTE GA-Q35M-S2. Технология Intel vPro может применяться для управления питанием компьютеров, проведением инвентаризации, диагностики и обновления защитных программ, а также для создания корпоративных сетей с высоким уровнем безопасности, работающие через специальный сервер SCS (Setup and Configuration Server), выполняющий шифрование данных.



Спецификация материнской платы GIGABYTE GA-Q35M-S2:



Производитель

GIGABYTE

Модель

GA-Q35M-S2

Северный

мост



Intel Q35 Express

Южный мост

Intel ICH9DO

Процессорный разъем

LGA775

Поддерживаемые процессоры

Intel Pentium 4, Pentium D, Pentium Processor Extreme Edition, Core 2 Duo, Core 2 Extreme. Core 2 Quad, Celeron D,
Intel Yorkfield, Wolfdale

Системная шина, МГц

1333/1066/800 МГц

Используемая память

DDR2 800/667 МГц

Поддержка памяти

4 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

VGA

Intel GMA 3100, Microsoft DirectX 9.0b Shader Model 2.0 и OpenGL 1.4

Слоты расширения

1 x PCI-E x16
1 x PCI-E x1
2 x PCI 2.2

Дисковая подсистема

Южный мост Intel ICH9DO поддерживает:
6 x Serial ATA 3.0Гб/с (SATA RAID 0, 1, 5 и 10)

Дополнительный контроллер JMicron 368 поддерживает:
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канального звука Realtek ALC888 High Definition Audio
Поддержка S/PDIF In/Out

Поддержка LAN

Nineveh 82566DM (10/100/1000 Mbit)

Питание

24-контактный ATX
8-контактный ATX12V

Охлаждение

Алюминиевые радиаторы

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентилятора

Внешние порты I/O

2 x PS/2 порта для подключения клавиатуры и мыши
1 x LPT
1 х COM
6 x USB 2.0/1.1 порты
2 х D-Sub
1 x LAN (RJ45)
6 x аудио портов (для 8 канального звука)

Внутренние порты I/O

6 x USB
1 x FDD
6 х SATA
1 x IDE
1 x CD вход
1 x S/PDIF вход/выход
1 х разъем передней панели
1 х аудио разъем передней панели
1 x COMB
1 х TPM_CLR

BIOS

1 х 8 Mb Flash ROM, Award BIOS, поддержка PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Возможности разгона

Изменение частоты: памяти.
Изменение напряжения на: процессоре.

Фирменные технологии

@BIOS, Download Center, Q-Flash, Easy Tune, Xpress Install, Xpress Recovery 2, Virtual Dual BIOS

Комплектация

2 x SATA шлейф
1 x UltraDMA 133/100/66 шлейф
1 x FDD шлейф
1 х заглушка на заднюю панель корпуса
1 х CD с драйверами
Руководство

Форм-фактор Размеры, мм

Micro ATX
244 x 244

Сайт производителя

Http://www. gigabyte. com. tw/



Обзор материнской платы GIGABYTE GA-Q35M-S2

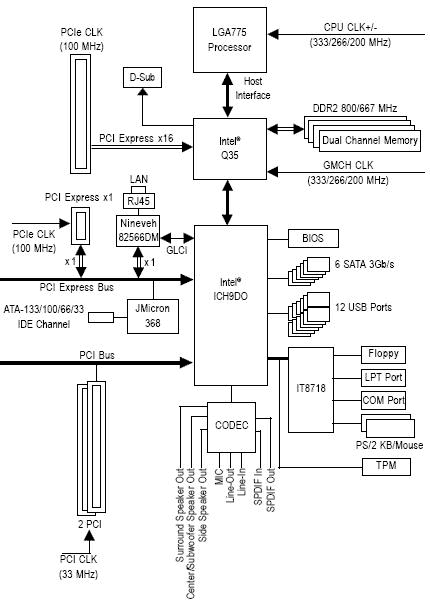

Системная логика Intel Q35 Express обладает встроенным графическим ядром Intel GMA 3100 с поддержкой Microsoft DirectX 9.0b, которое использует лишь аналоговый видеовыход D-Sub. Материнская плата GIGABYTE GA-Q35M-S2 поддерживает 1333/1066/800 МГц системную шину, а также память DDR2 800/667 МГц объемом до 8 Гб. Основной же особенностью этой системной логики можно считать поддержку технологии Intel vPro, которая является сочетанием двух других технологий: технологии удаленного управления (Intel Active Management Technology, Intel AMT) и технологии виртуализации (Intel Virtualization Technology, Intel VT). Технология Intel vPro позволяет удаленно управлять компьютерами, даже когда они выключены или ОС не загружена. Это стало возможно за счет южного моста Intel ICH9DO и чипа PHY-уровня Intel Nineveh 82566DM, которые могут получать доступ к энергонезависимой памяти, как во время работы компьютера, так и просто при наличие на плате дежурного питания. В качестве приятного дополнения можно считать поддержку чипсетом Intel Q35 Express шести портов SATA с возможностью организации RAID-массивов 0, 1, 5 и 10.

Обзор материнской платы GIGABYTE GA-Q35M-S2

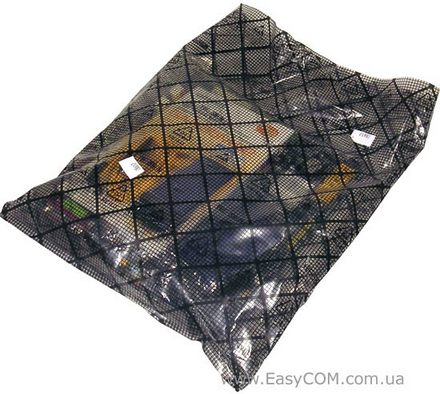

Попавший к нам экземпляр материнской платы GIGABYTE GA-Q35M-S2 не имел картонной упаковки, а находился в простом полиэтиленовом пакете (OEM-поставка).

Обзор материнской платы GIGABYTE GA-Q35M-S2

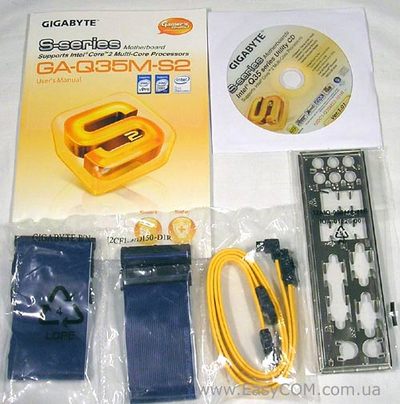

В комплект материнской платы GIGABYTE GA-Q35M-S2 входит:
- CD-диск с драйверами;
- руководство пользователя;
- заглушка на заднюю панель корпуса;
- шлейф FDD;
- шлейф UltraDMA 133/100/66;
- два шлейфа Serial ATA.

Обзор материнской платы GIGABYTE GA-Q35M-S2

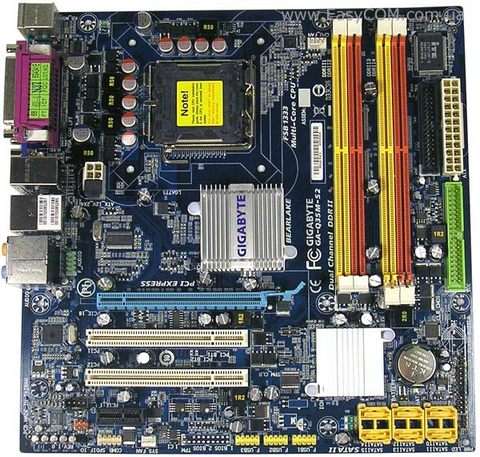

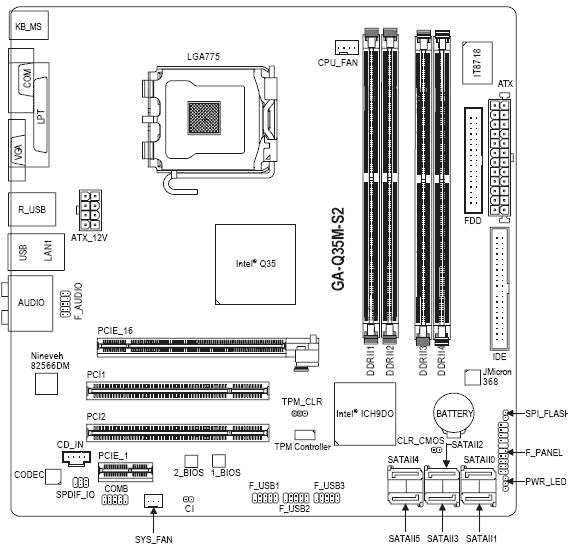

Компоновка материнской платы GIGABYTE GA-Q35M-S2 имеет только небольшие недостатки. Во-первых, доступ к защелкам слотов оперативной памяти может перекрываться длинной видеокартой. А во-вторых, 8-контактный разъем питания ATX12V расположен далеко от края платы. Хотя отметим, что достаточно непривычно видеть 8-контактный разъема питания ATX12V на плате такого класса. Размещение же всех остальных слотов и разъемов не вызывает нареканий.

Обзор материнской платы GIGABYTE GA-Q35M-S2

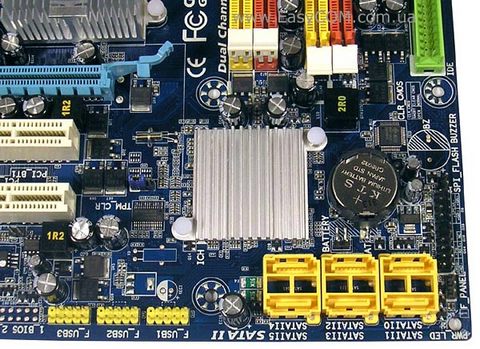

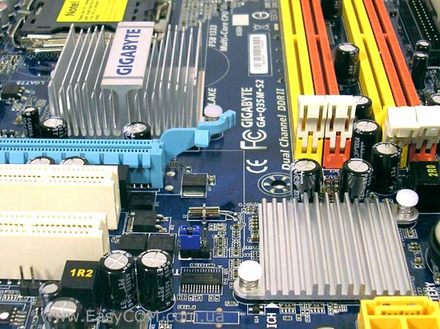

В качестве элементов охлаждения чипов системной логики используются алюминиевые радиаторы совсем небольшого размера. Особенно удивила величина радиатор на южном мосте Intel ICH9DO, который поддерживает шесть портов SATA с возможностью создания RAID-массивов в конфигурации 0, 1, 5 и 10. Потому о качестве вентиляции внутри корпуса владельцам GIGABYTE GA-Q35M-S2 однозначно стоит позаботиться, так как в процессе тестирования только с одним жестким диском этот элемент охлаждения очень сильно нагревался.

Обзор материнской платы GIGABYTE GA-Q35M-S2

Кроме того, Intel ICH9DO поддерживает двенадцать портов USB, из которых шесть внутренние. Посредством отдельного контроллера JMicron 368 функционирует разъем IDE.

Обзор материнской платы GIGABYTE GA-Q35M-S2

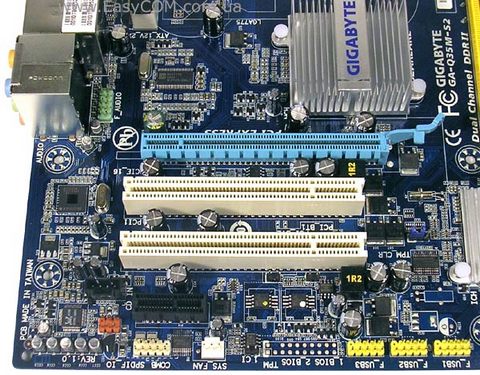

Материнская плата GIGABYTE GA-Q35M-S2 выполнена на текстолите форм-фактора Micro ATX, от этого возможности расширения у нее совсем скромные: два слота PCI, один PCIe х1 и один PCIe х16.

Звуковая подсистема GIGABYTE GA-Q35M-S2 основана на 8-канальном HDA-кодеке Realtek ALC 888, внутренний порт которого поддерживает оба формата HDA и AC’97. Примечательно, что обвязка звукового кодека, в отличие от почти всех узлов материнской платы, выполнена из более надежных и долговечных полимерных конденсаторов. Сетевой контроллер поддерживающий режимы 10/100/1000 Мбит/с интегрирован в южный мост Intel ICH9DO, а за его физический уровень отвечает установленный на плате чип Intel Nineveh 82566DM. Кроме того, несмотря на то, что GIGABYTE GA-Q35M-S2 позиционируется как основа рабочей станции, на ней был реализован двойной BIOS.

Обзор материнской платы GIGABYTE GA-Q35M-S2

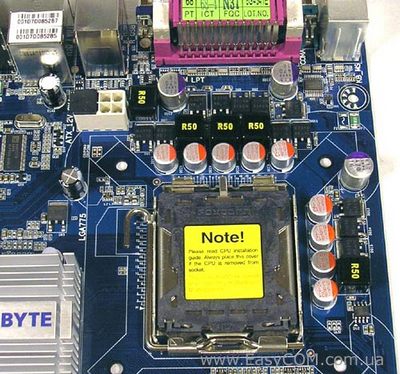

Узел стабилизации питания процессора на GIGABYTE GA-Q35M-S2 выполнен по 4-канальной схеме на ШИМ-контроллере intersil ISL6312 с использованием менее подверженных температурному воздействию полимерных конденсаторов и ферромагнитных дросселей, которые имеют меньшие потери на вихревые токи и не издают посторонних звуков во время работы.

Обзор материнской платы GIGABYTE GA-Q35M-S2

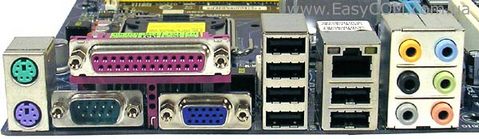

На панель разъемов ввода/вывода вынесены следующие порты: два PS/2 для клавиатуры и мыши, шесть разъемов USB, разъем RJ45 для сетевых соединений, LPT и COM порты, аналоговый видеовыход D-Sub, шесть аудио разъемов для 8-канального звука.

Обзор материнской платы GIGABYTE GA-Q35M-S2

К плате GIGABYTE GA-Q35M-S2 можно подключить только два вентилятора, 4-контактный от процессорной системы охлаждения и 3-контактный для создания вентиляции внутри корпуса.

BIOS

BIOS материнской платы GIGABYTE GA-Q35M-S2 основан на коде Award.

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-Q35M-S2, собранны в таблице:



Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

C1E, TM2, EIST, Virtualization Technology

Технологии

Robust Graphics Booster

Auto, Fast, Turbo

Процессорный множитель

CPU Clock Ratio

6-max

1 и 0,5 для 45 нм моделей

Делитель для памяти

System Memory Multiplier (SPD)

2.50/3.00

Тайминги

CAS Latency, RAS to CAS, RAS Precharge, tRAS, tRRD, Rank Write to Read, Write to Precharge, Refresh to ACT, Read to Precharge, tRD, tRD Phase Adjustment

Напряжение процессора

CPU Voltage Control

0,9-1,6 В

0,00625 В



Обзор материнской платы GIGABYTE GA-Q35M-S2

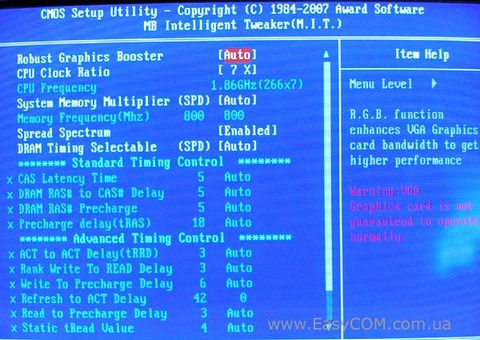

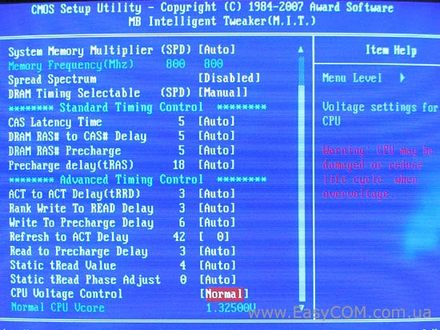

Несмотря на то, что в BIOS материнской платы GIGABYTE GA-Q35M-S2 есть раздел «MB Intelligent Tweaker», настроек предназначенных для разгона на самом деле очень мало. А главное, среди них отсутствует настройка необходимая для увеличения частоты системной шины. Зато есть возможность настроить тайминги памяти и активировать технологию «Robust Graphics Booster». Заметим, что среди настроек таймингов памяти отсутствует выбор параметра Command Rate.

Обзор материнской платы GIGABYTE GA-Q35M-S2

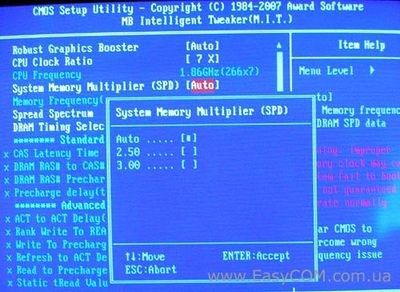

Делителей частоты оперативной памяти всего два.

Обзор материнской платы GIGABYTE GA-Q35M-S2

Кроме того, в BIOS есть возможность вручную определить величину напряжения на процессоре, номинальное напряжение при этом указывается немного ниже.

Обзор материнской платы GIGABYTE GA-Q35M-S2

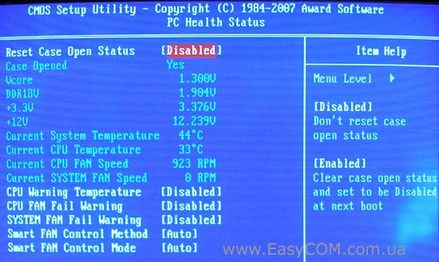

В окне PC Helth Status можно следить за:
- температурой материнской платы и процессора;
- скоростью вращения процессорного кулера, и еще одного вентилятора;
- напряжением питания процессора и оперативной памяти;
- напряжением на основных линиях питания 3.3В, 12В.

В этом разделе можно активировать технологию Smart FAN Control, которая позволяет в зависимости от температуры процессора автоматически регулировать скорость вращения процессорного кулера.

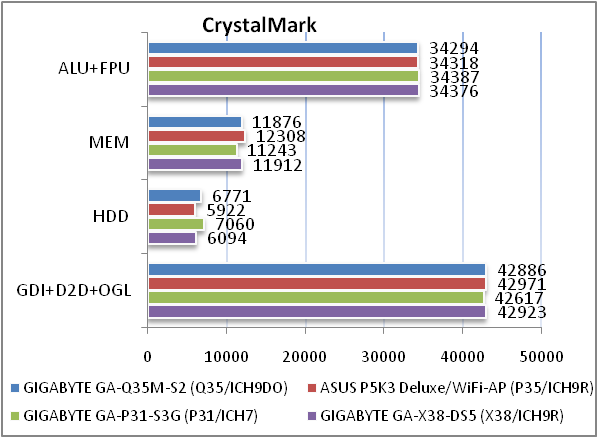

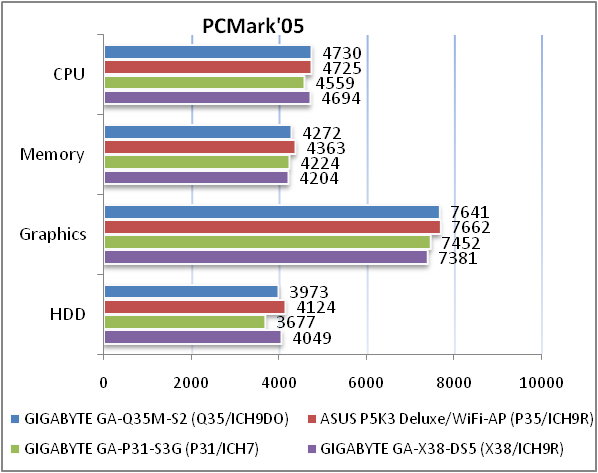

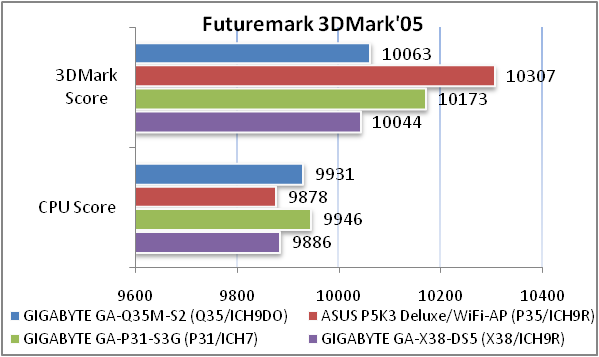

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

    Процессор Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) Кулер Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм Оперативная память 2x DDR2-800 1024 Mб PQI PC6400 Видеокарта EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E Жесткий диск Samsung HD080HJ, 80 Гб, SATA-300 Оптический привод ASUS DRW-1814BLT SATA Блок питания Chieftec CFT-500-A12S 500W, 120 мм вентилятор Корпус CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/выдув

Обзор материнской платы GIGABYTE GA-Q35M-S2

Обзор материнской платы GIGABYTE GA-Q35M-S2

Обзор материнской платы GIGABYTE GA-Q35M-S2

Обзор материнской платы GIGABYTE GA-Q35M-S2

Обзор материнской платы GIGABYTE GA-Q35M-S2

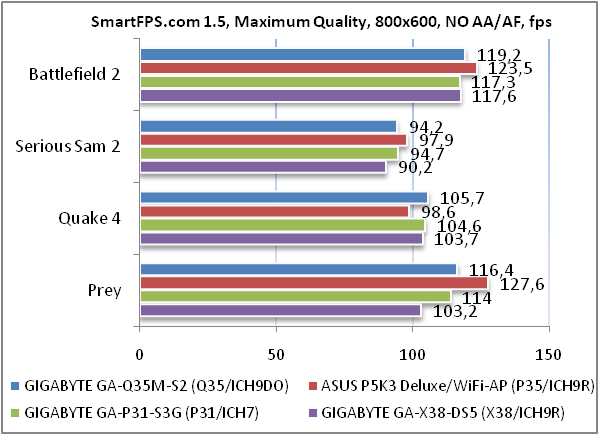

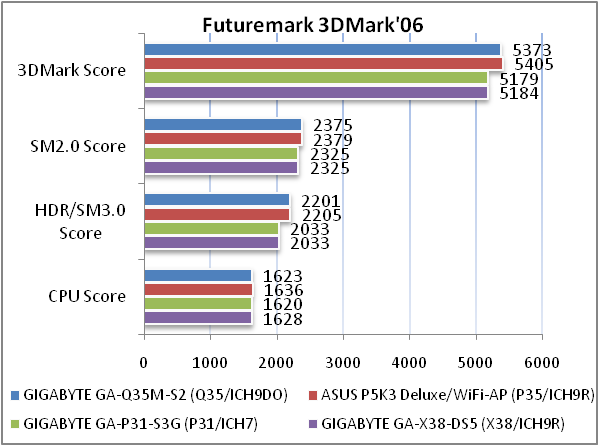

По уровню производительности материнская плата GIGABYTE GA-Q35M-S2 фактически ничем не выделяется среди моделей этого класса.

Производительность интегрированного графического ядра Intel GMA 3100, которое также используется в чипсетах Intel G31 и Intel G33. Приводим таблицу с полученными ранее результатами, попутно сравнивая Intel GMA 3100 с другими моделями интегрированных ускорителей.



ASUS P5K-VM

ASUS P5E-V HDMI

ASUS P5B-VM SE

ASUS P5B-MX/WiFi-AP

GIGABYTE GA-73PVM-S2H

Intel G33

Intel G35

Intel G965

Intel 946GC

NVIDIA GeForce 7100/nForce 630i

GMA 3100

GMA X3500

GMA X3000

GMA 3000

GeForce 7100

PCMark'05

CPU

4719

4546

4687

4515

4714

Memory

4346

4363

4346

4261

4235

Graphics

1377

2058

1925

1750

1591

CrystalMark

ALU+FPU

34347

34308

34089

33965

34270

MEM

11718

11370

11522

10607

10080

GDI+D2D+OGL

10267

8914

8390

7701

15267

Futuremark 3DMark'05

3DMark Score

816

1032

717

678

978

CPU Score

6324

6819

6021

5824

8448

Futuremark 3DMark'06

3DMark Score

327

637

323

271

361

SM2.0 Score

150

191

152

124

140

HDR/SM3.0 Score

253

109

SmartFPS. com 1.7 (800x600,NO AA/AF), fps

Battlefield 2

15,8

25,6

Serious Sam 2

12.8

13,3

7

6,4

19

Quake 4

8,8

4,1

4

15,8

Prey

9.1

7,4

4,2

4,1

17,8



Лучшим интегрированным решением компании Intel является «ускоритель» GMA X3500, который входит в состав Intel G35. Но Intel GMA 3100 на самом деле не сильно от него отстает, хотя и не имеет поддержки DirectX 10. В менее выгодном свете Intel GMA 3100 будет выглядеть, если сравнивать его с решениями конкурентов, например GeForce 7100, которому он заметно проигрывает в производительности, правда чипсеты NVIDIA 7-й серии имеют другой заметный недостаток – одноканальный контроллер памяти.

Тестирование звукового тракта на основе кодека Realtek ALC888

Общие результаты (RightMark Audio Analyzer) 32-bit, 192 kHz



Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.22

Очень хорошо

Уровень шума, дБ (А)

-86.2

Хорошо

Динамический диапазон, дБ (А)

85.5

Хорошо

Гармонические искажения, %

0.0054

Очень хорошо

Гармонические искажения + шум, дБ(A)

-77.7

Средне

Интермодуляционные искажения + шум, %

0.016

Очень хорошо

Взаимопроникновение каналов, дБ

-79.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.017

Очень хорошо

Общая оценка

Очень хорошо



Выводы

Материнская плата GIGABYTE GA-Q35M-S2 на чипсете Intel Q35 Express выгодно отличается поддержкой технологии Intel vPro, которая предназначена для удаленного управления ПК или построения корпоративных сетей. С точки зрения рабочего компьютера, GIGABYTE GA-Q35M-S2 фактически обладает всем жизненно необходимым возможностями для создания очень производительной вычислительной конфигурации, и при этом нет ничего лишнего, к чему можно было бы отнести возможности разгона и некоторые функции, характерные для мультимедийных решений. Положительными качествами GIGABYTE GA-Q35M-S2 являются неплохой по современным меркам интегрированный графический ускоритель Intel GMA 3100 и достаточно мощный, в полной мере подходящий даже для номинальной работы четырехъядерных процессоров, стабилизатор питания. Также плюсом платы является возможность создания SATA RAID массивов из 6-ти дисков, которая очень редко встречается в решениях этой ценовой категории. С учетом специфики назначения GIGABYTE GA-Q35M-S2 была выполнена и ее задняя панель, на которую были выведены, все меньше используемые в домашних компьютерах, LPT и COM порты.

К достоинствам, можно отнести:
- высокую производительность;
- технология Intel vPro;
- интегрированный графический ускоритель;
- 6 SATA портов с поддержкой RAID массивов 0, 1, 5 и 10;
- 8-канальный HDA кодек Realtek ALC888;
- 8-контактный разъем ATX12V;
- наличие на задней панели LPT и COM порта.

К недостаткам, отнесем:
- отсутствие поддержки DDR2 1066;
- отсутствие DVI выхода;
- отсутствие возможности изменения частоты системной шины.

По материалам www. easycom. com. ua
