Обзор материнской платы GIGABYTE GA-MA78GPM-DS2H
В этом обзоре мы коснемся темы интегрированных графических решений с собственной видеопамятью прямо на материнской плате (технология SidePort). Одна из первых вполне удачных проб установить отдельную память на материнской плате специально для нужд интегрированного графического ускорителя была сделана еще в чипсете Radeon Xpress 200 компанией ATI. Обмен графического ядра с памятью осуществляется по специально предусмотренному в системной логике каналу. Причем память SidePort не предполагает полный отказ от системной памяти, а призвана служить в виде буфера обмена для кэширования данных. Основным преимуществом решений с технологией SidePort стало увеличение производительности графической системы и уменьшение энергопотребления. Большую актуальность встроенная память должна иметь в мобильных компьютерах, но сегодня мы будем рассматривать эту технологию на примере ее реализации для настольного ПК в виде материнской платы GIGABYTE GA-MA78GPM-DS2H. Материнская плата GIGABYTE GA-MA78GPM-DS2H основана на популярной сейчас системной логике AMD 780G. Об основных особенностях архитектуры AMD 780G можно более подробно узнать из обзора материнской платы ASUS M3A78-EMH HDMI.
Спецификация материнской платы GIGABYTE GA-MA78GPM-DS2H:
Все цены на GIGABYTE GA-MA78GPM-DS2H

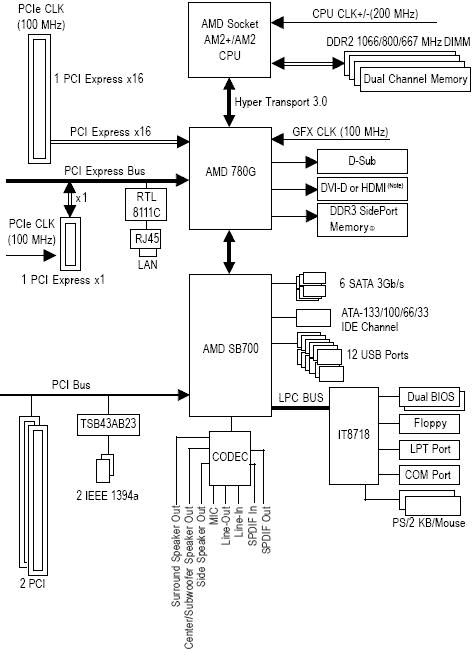

Отметим, что интегрированное графическое ядро Radeon HD 3200 имеет три видеовыхода: D-Sub, DVI-D или HDMI. Для того, чтобы увеличить производительность интегрированного графического ядра, на плате установлен чип памяти DDR3 SidePort. Функции южного моста обеспечивает выполненный по 55-нм техпроцессу чип SB700, который поддерживает 12 портов USB 2.0 и шесть портов SATA. Также на материнской плате GIGABYTE GA-MA78GPM-DS2H, как и подобает мультимедийному решению, присутствует контроллер FireWire.
Материнская плата GIGABYTE GA-MA78GPM-DS2H упакована в небольшую бело-серую картонную коробку, на которой отмечено, что встроенный графический ускоритель обладает очень высокой производительностью и может набрать под 2300 «попугаев» в синтетическом тесте 3DMark 2006. Также на упаковке отмечается наличие 128 МБ памяти DDR3 SidePort, HDMI-выхода и поддержки аппаратного декодирования видео высокой четкости с дисков Blu-ray.
С обратной стороны говорится о тех же преимуществах, но уже более подробно.
В относительно скромный комплект материнской платы GIGABYTE GA-MA78GPM-DS2H входит:

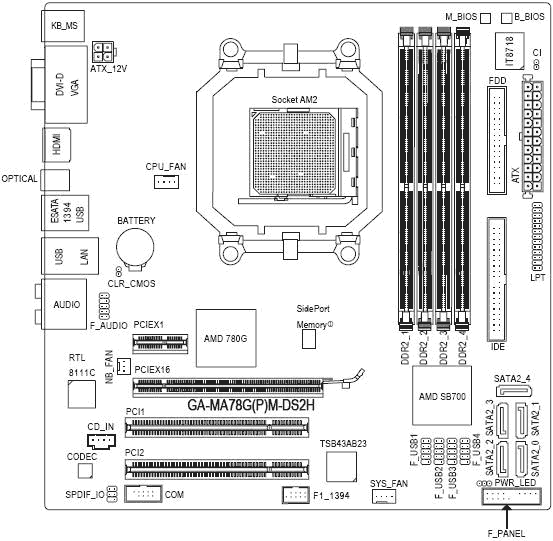

Компоновка материнской платы GIGABYTE GA-MA78GPM-DS2H хорошая - разъемы питания и основные порты расположены недалеко от края. Единственное из неудобств, что можно отметить, - установка длинной двуслотовой видеокарты может закрыть один порт SATA и ухудшить охлаждение южного моста. Впрочем, материнская плата GIGABYTE GA-MA78GPM-DS2H в большей степени рассчитана на использование именно интегрированного видео. Северный и южный мост охлаждаются двумя небольшими алюминиевыми радиаторами. Радиатор северного моста имеет очень стильный внешний вид, но эффективность у него не очень высокая. Крепится он при помощи двух маленьких пластиковых защелок, как и радиатор на южном мосте. Хотя 55-нм чипы системной логики и имеют низкое тепловыделение, но об организации вентиляции внутри корпуса все-таки стоит позаботиться, т. к. радиаторы во время тестов заметно нагревались, несмотря на то, что TDP чипа AMD 780G составляет 15 Вт, а SB700 только 4,5 Вт.
Под радиатором также спрятаны 128 МБ памяти SidePort DDR3-1333, в виде микросхемы Elpida J1116BASE-DJ-E с всего лишь 16-разрядной шиной доступа. По краю основания алюминиевого радиатора наклеена диэлектрическая пленка, которая зачем-то предотвращает прямой контакт микросхемы памяти с радиатором.
Чип AMD SB700 поддерживает шесть портов Serial ATA 3.0 Гб/с, из которых один выведен на заднюю панель, а также разъем для двух IDE устройств. Помимо того, южный мост позволяет организовывать SATA RAID-массивы в конфигурации 0, 1, 10. Реализовано двенадцать портов USB, восемь из которых являются внутренними. Разъем системной панели выполнен с цветовой маркировкой, что облегчит процесс подключения к нему.
На материнской плате GIGABYTE GA-MA78GPM-DS2H есть два слота PCI, один PCIe х1 и один PCIe х16, причем шина PCI Express поддерживает стандарт 2.0. Чипсет AMD 780G поддерживает и технологию AMD Hybrid CrossFireX, которая позволяет объединять интегрированное графическое ядро с внешней видеокартой. Кроме того, на плате GIGABYTE GA-MA78GPM-DS2H установлен сетевой контроллер Realtek RTL8111C, поддерживающий режимы 10/100/1000 Мбит/с и FireWire контроллер T. I. TSB43AB23, имеющий внутренний и внешний порты. Как обычно, на материнской плате GIGABYTE GA-MA78GPM-DS2H присутствует внутренние порты: последовательный COM, параллельный LPT и разъем FDD. Микросхема BIOS и джампер сброса ее настроек не очень удобно размещены в верхнем правом углу платы.
Звуковая подсистема на GIGABYTE GA-MA78GPM-DS2H основана на 8-канальном HDA кодеке Realtek ALC889A, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97.
Питание процессора обеспечивается 5-фазной схемой стабилизации на ШИМ контроллере ISL6324. Схема питания собранна на полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые характеризуются меньшими потерями на вихревые токи.
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, четыре разъема USB, оптический S/PDIF, порт IEEE 1394a, разъем RJ45 для сетевых соединений, порт eSATA, а также шесть аудиоразъемов для 8-канального звука.
На материнской плате GIGABYTE GA-MA78GPM-DS2H есть три разъема для подключения вентиляторов. Два разъема, которые предназначены для процессорного кулера и корпусного вентилятора, имеют 4-контактное исполнение, а еще один 3-контактный, как обычно, предполагает использование для элементов корпусной вентиляции. BIOS В материнской плате GIGABYTE GA-MA78GPM-DS2H используется код Award BIOS.
Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA78GPM-DS2H, собранны в таблице:
Помимо привычных настроек частоты в BIOS имеется возможность изменения частоты интегрированного графического ускорителя в пределе от 200 до 2000 МГц.
Как обычно в материнских платах GIGABYTE присутствует большие возможности по настройке таймингов (задержек) памяти.
На северном мосте и памяти напряжение можно повышать только с достаточно большим шагом 0,1 В. Подобный шаг покажется особенно неудачным, если пользователь решится разгонять интегрированное графическое ядро. Перед ним появится дилемма - с одной стороны графическое ядро, легко поддающееся разгону при повышении напряжения, а с другой стороны достаточно «слабая» система охлаждения.
Кроме того, таким же образом можно подымать напряжение на микросхеме памяти SidePort.
Более мелким шагом обладает настройка по управлению напряжения на процессоре и встроенном в процессор северного моста. Причем критические значения обозначаются в виде предупреждения - выделены красным цветом.
По умолчанию 128 МБ памяти SidePort DDR3-1333 работают на частоте 1066 МГц. В BIOS есть возможность изменить делитель частоты для этой специальной памяти, увеличивая или уменьшая ее быстродействие.
Менее необходимой можно назвать настройку ограничивающую объем SidePort памяти.
Выбрать конфигурацию, которая будет определять отношение SidePort-памяти и буфера в оперативной памяти можно в настройке Ratio (SP:UMA). От установленного соотношения определенным образом будет зависеть и производительность встроенной графической системы.
При желании можно вообще не использовать память SidePort.
В разделе Hardware Monitor можно следить за:
Кроме того, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения подключенных вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» и «System Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения процессорного кулера и корпусным вентилятором соответственно. Кроме того, в пункте «CPU Smart FAN Mode» можно произвести выбор режима питания вентилятора: постоянное или импульсное PWM. Возможности разгона
Разгон материнской платы GIGABYTE GA-MA78GPM-DS2H с двухъядерным процессором остановился на значении тактового генератора в 320 МГц. Поэтому у пользователей будут очень хорошие шансы добиться дополнительного прироста производительности.
С четырехъядерным процессором Phenom X4 9550 материнская плата разогналась только до 260 МГц, что не много, но вполне достаточно в большинстве случаев. Тестирование звукового тракта на основе кодека Realtek ALC889A Общие результаты (RightMark Audio Analyzer) 16-bit, 44 kHz
32-bit, 192 kHz
Звуковой кодек Realtek ALC889A показывает очень хорошие результаты тестирования. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

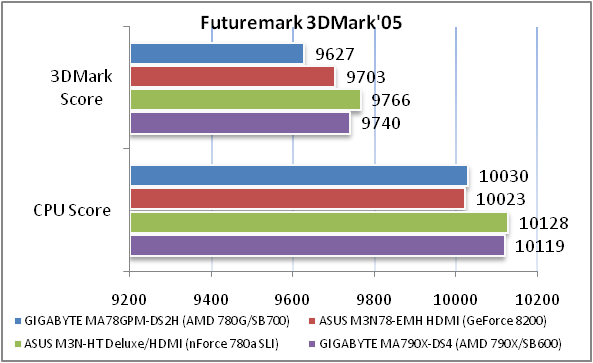

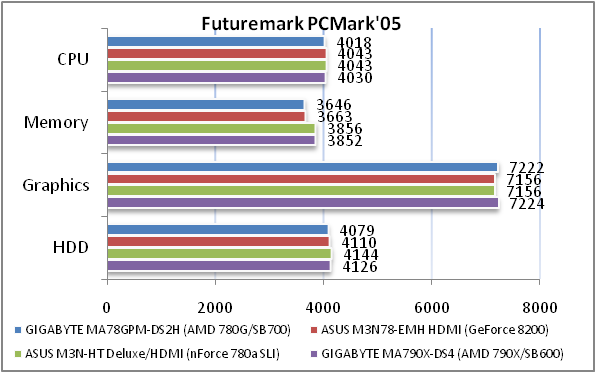

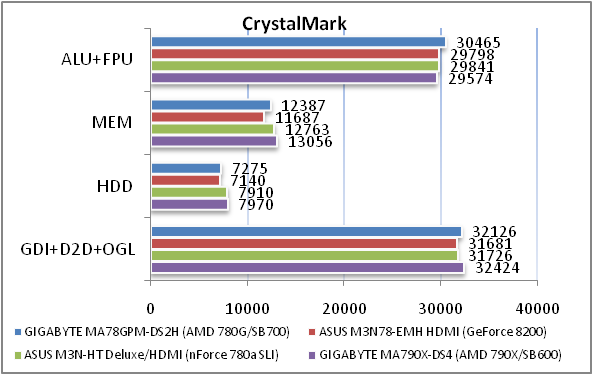

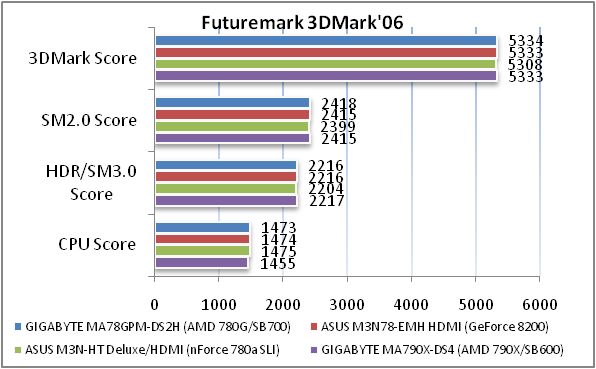

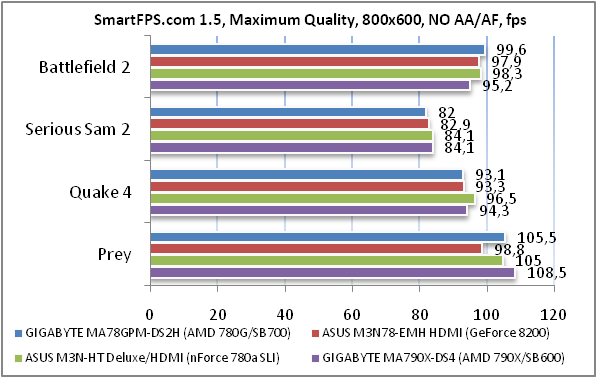

Плата GIGABYTE GA-MA78GPM-DS2H по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы GIGABYTE GA-MA78GPM-DS2H на интегрированном видеоускорителе ATI Radeon HD 3200 SidePort
Графический процессор Radeon HD 3200 работает на частоте 500 МГц, он имеет 40 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10/SM4.0.
Материнская плата GIGABYTE GA-MA78GPM-DS2H с графическим ядром Radeon HD 3200 и дополнительным чипом памяти SidePort демонстрирует наибольшую производительность среди представленных интегрированных графических решений. На данный момент теоретически лучшие результаты может показать лишь ускоритель Radeon HD 3300 системной логики AMD 790GX в связке с памятью SidePort. Преимущество же Radeon HD 3200 с SidePort над решением AMD 780G без дополнительной памяти SidePort составляет приблизительно 20% в синтетических тестах и 10% в игровых приложениях.
Более экстремальные пользователи, желающие выжать из «железа» максимум, могут попробовать разогнать графический ускоритель Radeon HD 3200, а также увеличить частоту памяти SidePort до максимальной для микросхемы DDR3-1333. В нашем случае получилось поднять частоту ядра Radeon HD 3200 почти в два раза с 500 МГц до 900 МГц. При этом мы повысили напряжение питания чипа северного моста +0,2 В и постарались максимально улучшить охлаждение чипсета.
В итоге видим, что разгон заметно увеличивает производительность встроенного графического ускорителя. Также существенная разница наблюдается при использовании разных моделей процессоров, поэтому для большей эффективности желательно иметь конфигурацию с процессором AMD Phenom. Правда при использовании более быстрого процессора с более скоростной системной шиной прирост от использования памяти SidePort не большой – в синтетических тестах всего около 10%. Выводы Материнская плата GIGABYTE GA-MA78GPM-DS2H является отменной основой для производительной многофункциональной мультимедийной системы – домашнего кинотеатра или рабочего компьютера, на котором порой можно и поиграть в нетребовательные игры. Главной особенностью материнской платы GIGABYTE GA-MA78GPM-DS2H является наличие одного из самых производительных интегрированных графических ядер Radeon HD 3200 и встроенного чипа памяти SidePort, который способен увеличить производительность графической системы на 10-20%. Разница в стоимости материнской платы GIGABYTE GA-MA78GPM-DS2H и GIGABYTE GA-MA78GM-DS2H приблизительно составляет $20, основное отличие между которыми заключается как раз в наличии дополнительной памяти SidePort, что не так уж и мало за одну дополнительную микросхему 128 МБ DDR3-1333. Правда, самый недорогой современный видеоускоритель, который все-таки будет немного быстрее при большем объеме локальной видеопамяти, обойдется $40-45. Поэтому материнскую плату GIGABYTE GA-MA78GPM-DS2H с встроенной графической памятью можно рекомендовать к покупке только в случае уверенности в отсутствии планов на апгрейд видеоускорителя. К остальным плюсам GIGABYTE GA-MA78GPM-DS2H можно отнести поддержку встроенной графики DirectX 10 и возможность аппаратно декодировать форматы VC-1, MPEG-2, H.264 при воспроизведении видео с носителей HD-DVD и Blu-ray. Кроме того, материнская плата GIGABYTE GA-MA78GPM-DS2H отличается хорошими возможностями разгона, функциональным исполнением задней панели, качественным звуковым кодеком и его обвязкой, встроенным контроллером FireWire, а также 5-фазным стабилизатором питания, выполненным с применением более надежных элементов. Достоинства:
|
