Список протестированных материнских плат на чипсете AMD 780G мы решили дополнить моделью форм-фактора ATX - GIGABYTE GA-MA78G-DS3H. Напомним, что ранее на этом наборе системной логики мы тестировали GIGABYTE GA-MA78GM-S2H и ASUS M3A78-EMH HDMI, для которых выяснили, что интегрированный в чипсет видеоускоритель Radeon HD3200 обладает достаточно высокой производительностью, а также рассмотрели технологию Hybrid CrossFireX, позволяющую объединять внешнюю и внутреннюю «графику». Потому в этом обзоре мы просто разберем функциональную сторону GIGABYTE GA-MA78G-DS3H и, конечно же, возможности настройки BIOS, которые могут заинтересовать любителей разгона.
Спецификация материнской платы GIGABYTE GA-MA78G-DS3H:
Все цены на GIGABYTE GA-MA78G-DS3H

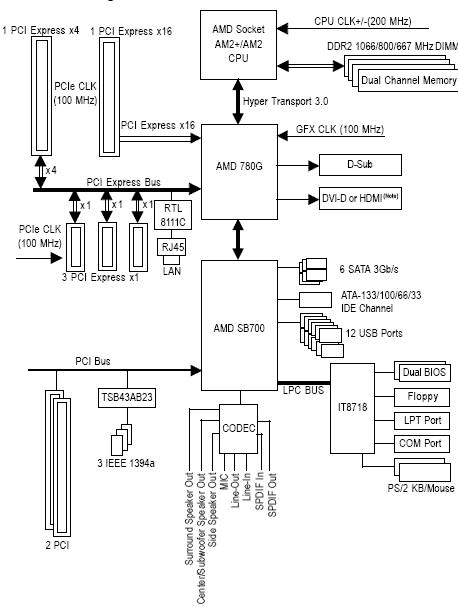

Функциональная сторона у GIGABYTE GA-MA78G-DS3H довольно внушительная. Интегрированной графическое ядро Radeon HD 3200 поддерживает все три актуальных видеовыхода D-Sub, DVI-D и HDMI. Функции южного моста в чипсете AMD 780G обеспечивает чип SB700, выполненный по 55-нм техпроцессу и поддерживающий на плате 12 портов USB 2.0. Напомним, чипсет AMD 780G также поддерживает шины Hyper Transport 3.0 и PCI Express 2.0, что позволяет ему оптимально работать с процессорами AMD Phenom и новыми графическими ускорителями.
Материнская плата GIGABYTE GA-MA78G-DS3H упакована в картонную коробку серого цвета, на которой отмечено, что встроенный графический ускоритель является первым в мире по производительности и набирает 1500 баллов в синтетическом тесте 3D Mark 2006.
В комплект материнской платы GIGABYTE GA-MA78G-DS3H входит:

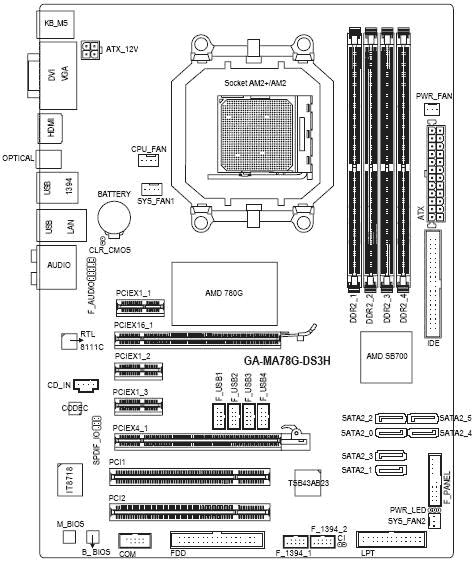

В целом компоновку материнской платы GIGABYTE GA-MA78G-DS3H можно считать удачной. Единственным не всегда оправданным решением являются, размещенные почти по-центру платы, порты USB, а также не очень удобен, установленный возле панели ввода/вывода, джампер сброса BIOS. Очень близко расположенные друг к другу слоты оперативной памяти не принимаем в расчет, так как для материнских плат под процессоры AMD это фактически стандартное явление.
Северный мост оснащен алюминиевым радиатором с большей площадью рассеивания, чем на GIGABYTE GA-MA78GM-S2H, причем над его внешнем видом также немного поработали инженеры-дизайнеры. Система охлаждения имеет три длинных ребра, на одном из которых красуется надпись «GIGABYTE». Для того, чтобы радиатор позволял устанавливать длинные карты в слот PCIe x1, «ближняя» его часть сделана из невысоких ребер.
Чип AMD SB700 поддерживает шесть портов Serial ATA 3.0 Гб/с и порт для двух IDE устройств, а также двенадцать портов USB, восемь из которых являются внутренними. Помимо того, южный мост позволяет организовывать SATA RAID-массивы в конфигурации 0, 1, 10 и JBOD. Присутствие цветовой маркировки на разъеме системной панели облегчает процесс подключения. На материнской плате GIGABYTE GA-MA78G-DS3H можно заметить одну интересную деталь. Фактически все порты на ней размещаются в пластиковых корпусах, которые вдобавок еще и подписаны.
На материнской плате GIGABYTE GA-MA78G-DS3H есть два слота PCI, один PCIe х4, три PCIe х1 и один PCIe х16 для внешней видеокарты. Напомним, что чипсет AMD 780G поддерживает технологию AMD Hybrid CrossFireX, которая позволяет объединять интегрированное графическое ядро с внешней видеокартой начального уровня. Кроме того, на плате GIGABYTE GA-MA78G-DS3H установлен сетевой контроллер Realtek RTL8111C, поддерживающий режимы 10/100/1000 Мбит/с, и контроллер FireWire T. I. TSB43AB23, имеющий два внутренних и один внешний порт. Как обычно, на материнской плате GIGABYTE GA-MA78G-DS3H присутствует последовательный COM и параллельный LPT порты, а также разъем FDD. Звуковая подсистема на GIGABYTE GA-MA78G-DS3H основана на 8-канальном HDA кодеке Realtek ALC889A, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97.
Питание процессора обеспечивается 4-фазной схемой стабилизации на ШИМ контроллере ISL6324, который может изменять напряжение в диапазоне от 0,775 В до 1,55 В с шагом 25 мВ. В узле схемы питания, как и на всей плате, применяются полимерные конденсаторы и дросселя с феромагнитным сердечником, которые имеют меньшие потерями на вихревые токи.
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, четыре разъема USB, оптический S/PDIF, порт IEEE 1394a, разъем RJ45 для сетевых соединений, а также шесть аудиоразъемов для 8-канального звука.
Плата GIGABYTE GA-MA78G-DS3H имеет только три разъема для подключения вентиляторов. Два разъема, которые предназначены для процессорного кулера и корпусного вентилятора, имеют 4-контактное исполнение, коннектор же для вентилятора блока питания (PWR) сделан 3-контактным. BIOS В материнской плате GIGABYTE GA-MA78G-DS3H используется код Award BIOS. Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA78G-DS3H, собранны в таблице:
Набора настроек в BIOS материнской платы GIGABYTE GA-MA78G-DS3H вполне должно хватить для проведения разгона и повышения стабильности работы системы, даже при значительном повышения частоты процессора.
Напряжение на памяти, северном и южном мостах можно повышать только с достаточно большим шагом 0,1 В.
Напряжение на процессоре и интегрированном контроллере памяти можно не только повышать, но и понижать, например в целях экономии электроэнергии, причем в широком диапазоне от -0,6 В до +0,6 В.
Критические значения напряжений предостерегающе выделены красным цветом.
Как обычно, в BIOS есть широкие возможности настройки таймингов и подтаймингов оперативной памяти.
В разделе Hardware Monitor можно следить за:
Кроме того, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения всех трех вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» произвести выбор типа напряжения питания вентилятора: постоянное или импульсное PWM.
Разгон материнской платы GIGABYTE GA-MA78G-DS3H с двуядерным процессором остановился на значение тактового генератора в 320 МГц. Тестирование звукового тракта на основе кодека Realtek ALC889A Общие результаты (RightMark Audio Analyzer)16-bit, 44 kHz
32-bit, 192 kHz
Обвязка одного из лучших интегрированных звуковых кодеков Realtek ALC889A выполнена достаточно хорошо. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

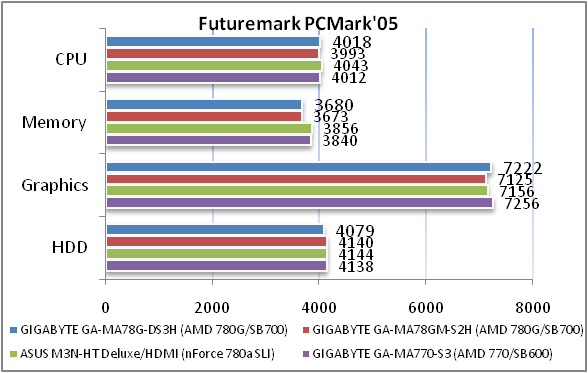

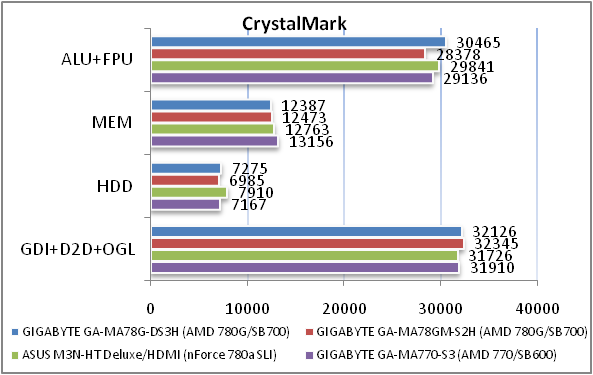

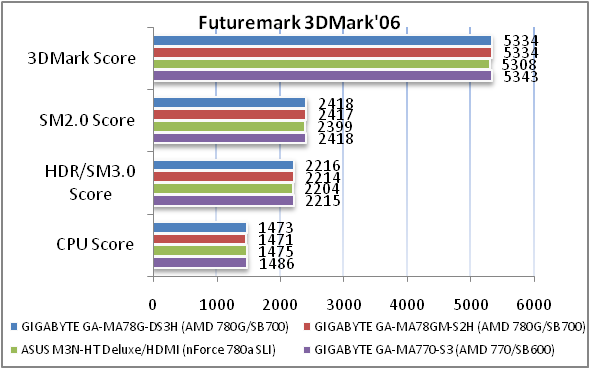

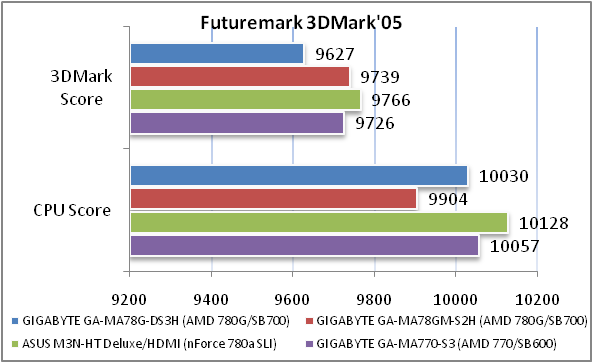

Плата GIGABYTE GA-MA78G-DS3H по уровню производительности не выделяется среди решений этого же класса. Тестирование материнской платы GIGABYTE GA-MA78G-DS3H на интегрированном видеоускорителе Radeon HD3200
Графический процессор Radeon HD 3200 работает на частоте 500 МГц, он имеет 40 унифицированных конвейеров и 4 блока ROP, а также поддерживает DirectX 10.1/SM4.0.

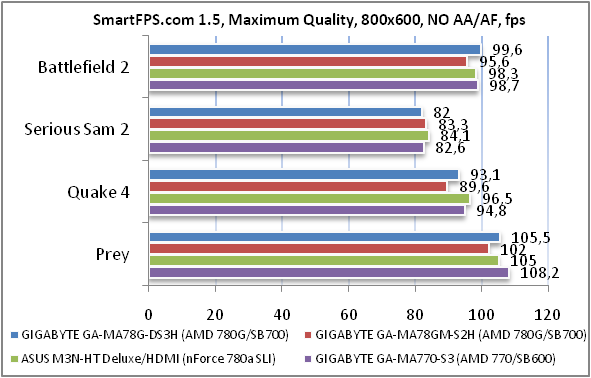

Интегрированное графическое ядро ATI Radeon HD 3200 чипсета AMD 780G является одним из наиболее производительных на сегодняшний день, уступая по характеристикам только ATI Radeon HD 3300, который мы еще не успели протестировать. При низком разрешении, хотя без сглаживания и фильтрации, вполне можно играть в некоторые даже достаточно новые игры. Более подробное тестирование графического ядра в режиме Hybrid CrossFireX, при разгоне и на процессоре Phenom X4 9550 мы приводили в обзорах ASUS M3A78-EMH HDMI и GIGABYTE GA-MA78GM-S2H. Выводы Материнская плата GIGABYTE GA-MA78G-DS3H должна стать хорошей основой мультимедийной платформы. Практически все положительные стороны и преимущества чипсета AMD 780G с интегрированным видеоускорителем уже хорошо известны. Если сравнить GIGABYTE GA-MA78G-DS3H с платой GIGABYTE GA-MA78GM-S2H, которая выполненна в форм-факторе Micro ATX, то можно отметить очень много общего. Остается только добавить ко всему, характерно большее число слотов для расширения, увеличенную систему охлаждения, применение только полимерных конденсаторов, чуть более широкий набор настроек BIOS, который необходим для повышения стабильности разогнанной системы, а также большее количество разъемов для вентиляторов. Так как стабилизатор питания процессора на обеих платах одинаков, то по оверклокерскому потенциалу их можно считать приблизительно равными. Достоинства:
К недостаткам, отнесем:
|
