Обзор материнской платы GIGABYTE GA-MA785GMT-UD2H
В соревновании платформ с интегрированной графикой от/под процессоры Intel и AMD, все-таки в последнем году предложение на основе системной логики компании AMD было более привлекательным. Основной причиной тому является меньшая стоимость, при том, что по производительности, особенно в 3D-приложениях чипсет AMD 780G ощутимо превосходит оппонента в лице Intel G45 Express. Но компания AMD не останавливается на достигнутом и в этом году очень успешный чипсет AMD 780G был усовершенствован, получив название AMD 785G. Давайте кратко рассмотрим его архитектуру и обозначим особенности.
Чипсет AMD 785G, как и его предшественник AMD 780G выполняется по 55 нм техпроцессу, несмотря на то, что более тонкий 40 нм техпроцесс уже освоен и применяется компанией AMD при производстве чипов для видеокарт. Функционально системная логика AMD 785G от AMD 780G также не очень отличается. Основные усовершенствования и отличия обусловлены сменой интегрированного графического процессора с Radeon HD 3200 на Radeon HD 4200. Отметим, что, как и ранее, интегрированное графическое ядро может работать с выделенной памятью SidePort, что увеличивает его производительность. При этом чипсет AMD 785G, как и AMD 780G, имеет 26 линий PCI Express 2.0 и поддерживает шину HyperTransport 3.0. Учитывая класс системной логики, рекомендуемой серией процессоров для платформы на этой системной логике являются AMD Athlon II. Рекомендуемым южным мостом для чипсета AMD 785G является AMD SB710, который поддерживает 12 портов USB 2.0 и 6 портов SATA II, c возможностью организации SATA-RAID 0, 1, 10 и JBOD. Напомним, что в арсенале компании AMD есть еще южный мост AMD SB750 для более высокопроизводительных платформ с поддержкой SATA-RAID 5. Кроме того, можно отметить, что положительным отличием AMD SB710 от AMD SB700, является функция «Advanced Clock Calibration», которая позволяет разблокировать процессорные ядра.
Графическое ядро Radeon HD 4200 работает на частоте 500 МГц, имеет 40 потоковых процессоров и 4 блока ROP. Основные отличия нового улучшенного видеоускорителя Radeon HD 4200 заключаются в следующем:
Как видите, Radeon HD 4200 имеет ряд полезных усовершенствований, которые позволят получить более производительный и функциональный ПК на основе материнской платы с чипсетом AMD 785G. Теперь самое время перейти к рассмотрению одного из решений на системной логике AMD 785G - материнской платы GIGABYTE GA-MA785GMT-UD2H.
Спецификация материнской платы GIGABYTE GA-MA785GMT-UD2H:
Все цены на GIGABYTE GA-MA785GMT-UD2H

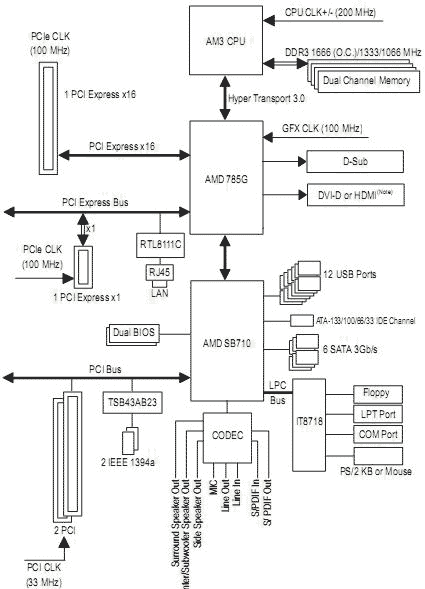

Сразу обращаем внимание, что для интегрированного графического ядра Radeon HD 4200 реализованы три видеовыхода D-Sub, DVI-D и HDMI. Функции южного моста обеспечивает чип SB710, который поддерживает 12 портов USB 2.0 и шесть портов SATA2. Как и подобает мультимедийному решению, на материнской плате GIGABYTE GA-MA785GMT-UD2H имеется контроллер FireWire с двумя портами, а на микросхеме IT8718 реализованы FDD, LPT и COM-порты.
Материнская плата GIGABYTE GA-MA785GMT-UD2H упакована в небольшую бело-серую картонную коробку, на которой отмечено, что встроенный графический ускоритель обладает очень высокой производительностью и может набрать свыше 2000 «попугаев» в синтетическом тесте 3D Mark 2006. По этому поводу можно отметить, что на официальном сайте приведены еще более внушительные результаты в 2868 «попугаев» разогнанного до 1100 МГц графического ядра Radeon HD 4200 на системе с разогнанным процессором AMD AthlonII X2 440. Достаточно высокий результат, как для интегрированного ускорителя, но заметим, что синтетический тест 3D Mark 2006 достаточно сильно зависим от производительности процессора. Также интересной деталью на упаковке является отметка о функции разгона «EC AOD ACC», которая позволяет разблокировать процессорные ядра. Здесь же отмечается поддержка видео Full HD 1080p и аппаратного декодирования форматов Blu-ray.
Переходим на обратную сторону упаковки, и здесь находим краткое описание преимуществ технологии Ultra Durable 3, энергосберегающей технологии «Easy Energy Saver» и Dual BIOS.
Но более всего на обратной стороне упаковки может заинтересовать пояснение результатов тестирования в пакете 3D Mark 2006. Так интегрированный видеоускоритель Radeon HD 4200 набирает свыше 2000 «попугаев» в условиях разгона до частоты 950 МГц. Кроме того, на графике приведены результаты тестирования видеокарты Radeon HD 3450 в режиме Hybrid CrossFireX. Результаты тестирования, конечно же, показательны с точки зрения прогресса интегрированных видеоускорителей, но если же собирать систему для игр, то можно найти гораздо более привлекательные варианты пусть и немного более дорогие.
В комплект материнской платы GIGABYTE GA-MA785GMT-UD2H попало только самое необходимое:
Компоновка материнской платы GIGABYTE GA-MA785GMT-UD2H привычная для форм-фактора microATX. Разъемы питания и основные порты удобно расположены недалеко от края, что облегчает подключение к ним. Чипы системной логики охлаждаются небольшими алюминиевыми радиаторами, которые неоднократно уже встречались на материнских платах этого производителя. Если радиатор на южном мосте во время тестирования был просто теплым, то температура северного моста была, хотя и невысокой, но выше средней. Поэтому об организации качественной вентиляции внутри корпуса все-таки стоит позаботиться.
Разъемы для оперативной памяти размещены таким образом, что длинная видеокарта перекрывать их защелки не будет.
А вот доступ к трем портам SATA габаритная двухслотовая система охлаждения на видеокарте может закрыть.
В верхней части материнской платы GIGABYTE GA-MA785GMT-UD2H расположена группа, можно сказать, «устаревших» портов: IDE, FDD и LPT. Причем, к последнему, в случае необходимости его вывода, не совсем удобно будет тянуть провода от задней панели.
Чип AMD SB710 поддерживает шесть портов Serial ATA 3.0 Гб/с, с поддержкой возможности организации RAID-массивов уровней 0, 1, 10 и JBOD, из которых один порт выведен на заднюю панель в виде eSATA. Помимо того, южный мост обеспечивает работу двенадцати портов USB, шесть из которых являются внутренними. Разъем системной панели на материнской плате GIGABYTE GA-MA785GMT-UD2H выполнен с цветовой маркировкой, что облегчит процесс подключения к нему.
Для установки плат расширения на материнской плате GIGABYTE GA-MA785GMT-UD2H имеется два слота PCI, один PCIe х1 и один PCIe х16, причем шина PCI Express поддерживает стандарт 2.0. Благодаря тому что радиатор на чипсете имеет усеченную форму в слот PCIe х1 можно будет установить и длинную карту расширения. Перечисление внутренних портов материнской платы GIGABYTE GA-MA785GMT-UD2H можно завершить, отметив последовательный COM-порт и один внутренний порт IEEE 1394a в ее нижней части. Правда, всего FireWire-контроллер T. I. TSB43AB23 поддерживает два порта, поэтому еще один выведен на заднюю панель.
Звуковая подсистема на GIGABYTE GA-MA785GMT-UD2H основана на 8-канальном HDA-кодеке Realtek ALC889A, разъем фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Кроме того, на GIGABYTE GA-MA785GMT-UD2H имеется сетевой контроллер Realtek RTL8111C, поддерживающий режимы 10/100/1000 Мбит/с.
Питание процессора обеспечивается по 4+1-фазной схеме, мощности которой должно быть достаточно для поддержки процессоров с тепловым пакетом 140 Вт. Для большей надежности стабилизатор оснащен 8-контактным разъемом.
Построена 4+1-фазная схема стабилизации на ШИМ контроллере ISL6324 и внешнем ШИМ-драйвере ISL6614.
Процессорная рамка крепится при помощи упорной металлической пластины, которая придаст необходимой жесткости плате при установки массивного кулера.
На заднюю панель выведены следующие порты: один PS/2 для клавиатуры или мыши, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, шесть разъемов USB, оптический S/PDIF, порт IEEE 1394a, разъем RJ45 для сетевых соединений, порт eSATA, а также шесть аудиоразъемов для 8-канального звука.
На материнской плате GIGABYTE GA-MA785GMT-UD2H есть три разъема для подключения вентиляторов. Два разъема имеют 4-контактное исполнение, они предназначены для процессорного кулера и корпусного вентилятора. И еще один 3-контактный, как обычно, предполагается использовать для элементов корпусной вентиляции. BIOS В материнской плате GIGABYTE GA-MA785GMT-UD2H используется код Award BIOS. Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA785GMT-UD2H, собранны в таблице:
Несмотря на то, что материнская плата GIGABYTE GA-MA785GMT-UD2H выполнена в форм-факторе microATX количества настроек в BIOS предостаточно для разгона и тюнинга. В частности, можно отметить возможность увеличения частоты интегрированного графического процессора. Из удобных функций можно отметить отображение результирующих частот процессора, котроллера памяти, шины HyperTransport и оперативной памяти, что заметно облегчает процесс разгона.
Как обычно, в материнских платах GIGABYTE присутствует большие возможности по настройке таймингов памяти.
Возможности увеличения стабильности на материнской плате GIGABYTE GA-MA785GMT-UD2H также хорошие. Критические и высокие значения показательно выделены красным и розовым цветом. Например, напряжения питания оперативной памяти можно увеличить на 0,75 В.
Напряжение питания процессора и встроенного контроллера памяти можно регулировать в диапазоне от -0,6 В до +0,6 В, причем с очень маленьким шагом.
В разделе Hardware Monitor можно следить за:
Кроме того, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения подключенных вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» и «System Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения процессорного кулера и корпусным вентилятором соответственно. Кроме того, в пункте «CPU Smart FAN Mode» можно произвести выбор типа питания вентилятора: постоянное или импульсное PWM.

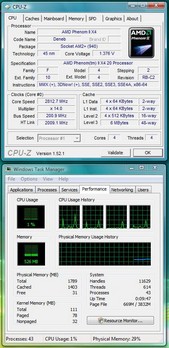

Благодаря наличию в системной логике южного моста SB710 материнская плата GIGABYTE GA-MA785GMT-UD2H поддерживает функцию «Advanced Clock Calibration», которая позволяет разблокировать процессорные ядра. Именно с такими как на фото настройками на нашем тестовом трехъядерном процессоре AMD Phenom II X3 720 включилось четвертое ядро.
После разблокирования процессорного ядра система работала стабильно и без сбоев. Но заметим, что процессоры с полноценно рабочим заблокированным ядром - это лотерея с неким шансом на успех. Так что сильно рассчитывать на то, что у вас получится гарантированно разжиться на одно или два «бесплатных» ядра не нужно.
Закончив изучение настроек BIOS, мы попробовали разогнать материнскую плату. Понизив множитель процессора, шины HyperTransport и контролера памяти, частоту тактового генератора удалось поднять до значения в 310 МГц, что является достаточно высоким показателем. При этом для уверенности было поднято напряжение на процессоре и чипсете. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

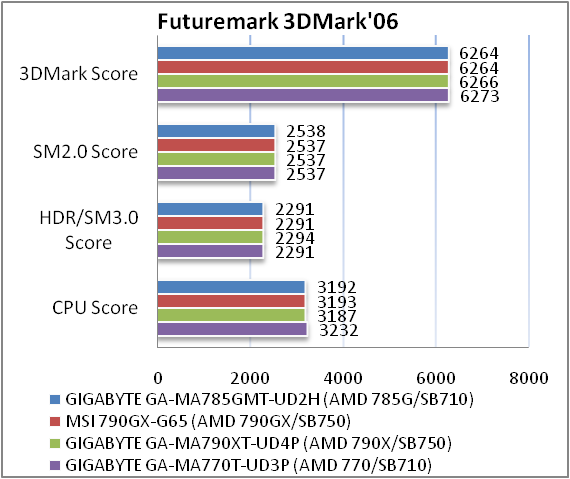

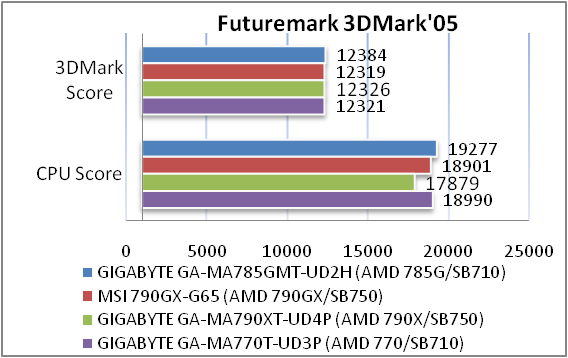

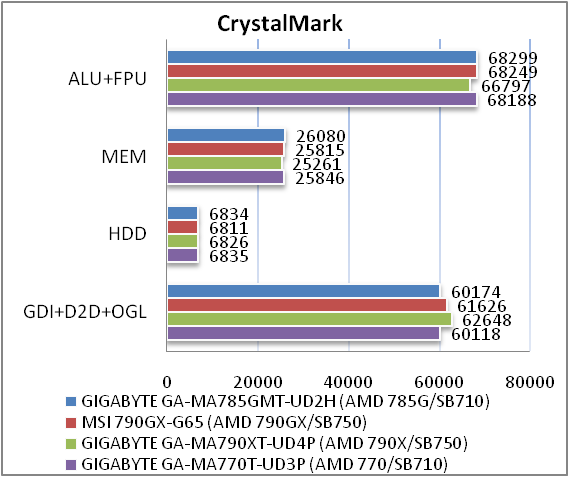

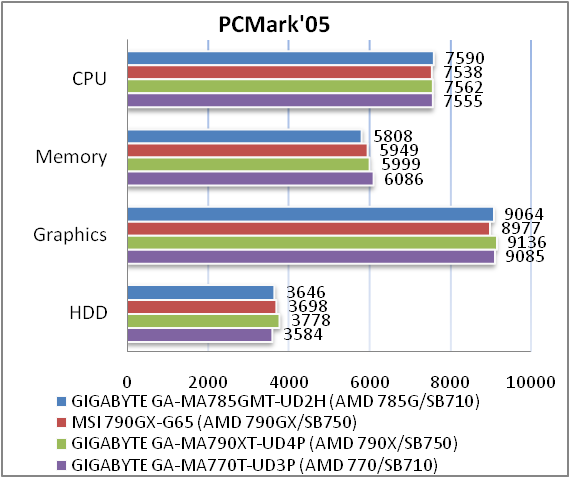

Плата GIGABYTE GA-MA785GMT-UD2H по уровню производительности не выделяется среди решений этого же класса. Тестирование интегрированного видеоускорителя Radeon HD 4200 на материнской плате GIGABYTE GA-MA785GMT-UD2H

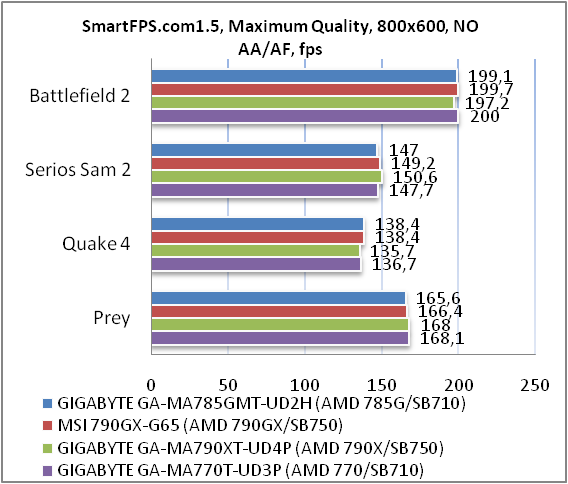

Как видим, решения с графическим ядром Radeon HD 4200 по уровню производительности практически не отличается от моделей с хорошо известным IGP Radeon HD 3200. Таким образом, при помощи интегрированного видеоядра только на низких разрешениях можно будет поиграть в некоторые 3D-игры. Самым же производительным интегрированным видеоядром остается Radeon HD 3300 с SidePort 128 МБ, которое демонстрирует заметно больший уровень производительности. Но, в тоже время, нужно учитывать, что такие решения стоят дороже. Просмотр HD-Video на Radeon HD 4200
Благодаря поддержке аппаратного декодирования HD-Video (VC-1, MPEG-2, H.264), при правильной настройке медиапроигрывателя, видеоускоритель Radeon HD 4200 воспроизводил фильм «Хроники Риддика» (VC-1, 1920 х 1080, 16 Мбит/с) без рывков, заметно разгружая процессор. Загрузка процессора при этом оказывалась ниже 10%. Причем именно для просмотра видео высокого разрешения в как бы бюджетной системе мы использовали менее мощный двуядерный процессор AMD Athlon II X2 215, работающий на частоте 2,7 ГГц.
Если не использовать возможности аппаратного декодирования видеоускрителя Radeon HD 4200, такого процессора также окажется достаточно дня проигрывания HD Video, но его загрузка составляет уже более 60%, что в итоге немного увеличивает общее энергопотребление системы. Тестирование звукового тракта на основе кодека Realtek ALC889A Общие результаты (RightMark Audio Analyzer)16-bit, 44 kHz
24-bit, 192 kHz
Звуковой кодек Realtek ALC889A показывает очень высокое качество звука, что, несомненно, придется весьма кстати при построении мультимедийного центра на основе GIGABYTE GA-MA785GMT-UD2H. Выводы Материнская плата GIGABYTE GA-MA785GMT-UD2H является отменной основой для мультимедийной конфигурации домашнего кинотеатра или универсального компьютера, на котором можно поработать и при желании поиграть в некоторые популярные 3D-игры прошлых лет. Интегрированный видеоускоритель Radeon HD4200 имеет ряд преимуществ, которые делают платформу еще более совершенной. В их число входит обновленная версия видеодекодера UVD 2, а также энергосберегающая технология ATI PowerPlay и набор функций Hybrid Graphics. Оценивая перспективность материнской платы GIGABYTE GA-MA785GMT-UD2H, можно отметить, что из всех моделей компании GIGABYTE именно эта должна получить большую популярность. В ней отлично сбалансированы функциональные возможности, имеются хорошие возможности разгона, она выполнена с применением качественных компонентов и поддерживает многие фирменные технологии. В ассортименте компании GIGABYTE, помимо GA-MA785GMT-UD2H, есть еще несколько моделей материнских плат на новом чипсете AMD 785G, среди которых можно выделить:
Но применение SidePort и увеличение размеров платы до формата ATX влекут за собой рост стоимости. Таким образом, принимая во внимание соотношение возможности/цена этих материнских плат, GIGABYTE GA-MA785GMT-UD2H выглядит наиболее предпочтительным решением для построения универсального домашнего медиацентра. Достоинства:
Недостатки:
|
