Обзор материнской платы GIGABYTE GA-MA770-S3
В этом обзоре мы расскажем о материнской плате компании GIGABYTE, которая основана на младшем наборе системной логики AMD 7-й серии - AMD 770. Несмотря на то, что этот чипсет занимает низшую ступень в новой линейке, материнские платы на нем являются далеко не самыми бюджетными решениями, поскольку они имеют весомое преимущество по отношению к моделям на старых наборах логики. Ранее мы уже тестировали материнскую плату ASUS M3A на чипсете AMD 770, так что теперь у нас будет возможность оценить подход к реализации похожего решения от двух разных производителей. Стоит заметить, что сама компания GIGABYTE на сегодняшний день имеет два варианта материнских плат на этом чипсете модель GA-MA770-S3 (rev. 1.0) и точно такую же, только полностью с полимерными конденсаторами, - GIGABYTE GA-MA770-DS3 (rev. 1.0).
Спецификация материнской платы GIGABYTE GA-MA770-S3:
Все цены на GIGABYTE GA-MA770-S3

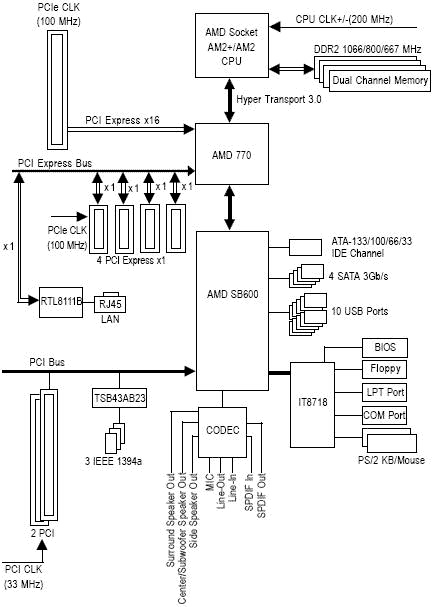

Чипсет AMD 770 поддерживает шину HyperTransport 3.0, которая имеет частоту 2600 МГц (5200 МТ/с) и нужна для полноценной работы процессоров Phenom. Кроме того, он поддерживает шину PCI Express 2.0, польза от которой становится заметной при нехватке памяти на видеокарте. Можно отметить, что на GIGABYTE GA-MA770-S3 компания GIGABYTE отдала предпочтение слотам PCIe x1, установив их аж четыре штуки, а слотов PCI осталось только два. Напомним, что компания ASUS подошла к этому вопросу несколько иначе - на ASUS M3A есть 2 слота PCIe x1 и три PCI. На этот счет есть много разных мнений и каждый пользователь в праве самостоятельно решить, какие возможности расширения ему необходимей.
Материнская плата GIGABYTE GA-MA770-S3 упакована в бело-зеленую картонную коробку, на которой перечислены основные ее достоинства.
В относительно скромный комплект материнской платы GIGABYTE GA-MA770-S3 входит:

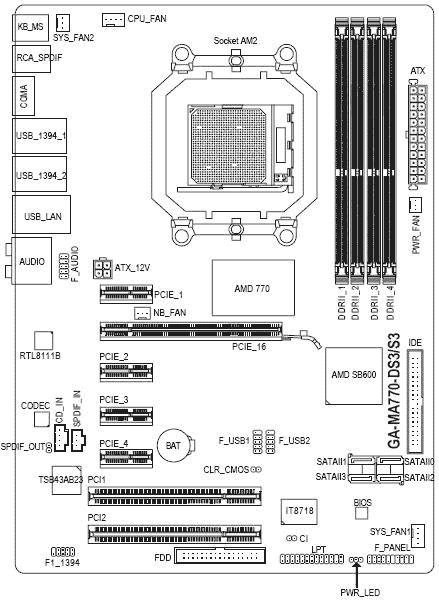

Компоновка материнской платы GIGABYTE GA-MA770-S3 выполнена достаточно хорошо, усложнить процесс сборки системы и последующую ее переконфигурацию могут расположенный не с краю платы 4-контактный разъем питания ATX12V и низко размещенный, под слотами PCI, разъем для FDD.
Северный и южный мосты материнской платы GIGABYTE GA-MA770-S3 охлаждается не очень большими алюминиевыми радиаторами, поэтому пользователям стоит позаботиться об организации хорошего уровня вентиляции внутри корпуса, особенно если они планируют заниматься разгоном.
Чип AMD SB600 поддерживает четыре порта Serial ATA 3.0 Гб/с с возможностью организации RAID-массивов 0, 1, 10, один разъем для двух IDE устройств и десять портов USB, четыре из которых являются внутренними. Разъем системной панели имеет цветную маркировку, которая призвана облегчить процесс подключения к нему.
На материнской плате GIGABYTE GA-MA770-S3 есть два слота PCI, четыре PCIe х1 и один PCIe х16, причем как уже говорилось, шина PCI Express соответствует новому стандарту 2.0. Звуковая подсистема на GIGABYTE GA-MA770-S3 основана на 8-канальном HDA кодеке Realtek ALC888, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Отметим, что обвязка звукового кодека выполнена с использованием более надежных и менее подверженных температурному влиянию полимерных конденсаторов. Кроме того, на плате установлен сетевой контроллер Realtek RTL8111B, поддерживающий режимы 10/100/1000 Мбит/с и FireWire контроллер T. I. TSB43AB23 имеющий один внутренний и два внешних порта.
Питание процессора обеспечивается 4-фазной схемой стабилизации на ШИМ контроллере ISL6323, который может изменять напряжение в диапазоне от 0,775 В до 1,55 В с шагом 25 мВ. Схема питания собранна на полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые характеризуются меньшими потерями на вихревые токи.
На заднюю панель выведены следующие порты: два PS/2 для клавиатуры и мыши, шесть разъемов USB, оптический и коаксиальный S/PDIF, 6-контактный и 4-контактный порты IEEE 1394a, разъем RJ45 для сетевых соединений, последовательный COM, а также шесть аудиоразъемов 8-канального звука.
На материнской плате GIGABYTE GA-MA770-S3 есть целых пять разъемов для подключения вентиляторов. 4-контактный разъем для процессорного кулера расположен возле процессорного разъема, а коннекторы для корпусных вентиляторов удобно размещены в разных частях платы. Все разъемы для корпусных вентиляторов кроме одного имеют 3-контактное исполнение. BIOS В материнской плате GIGABYTE GA-MA770-S3 используется код Award BIOS. Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA770-S3, собранны в таблице:
Набора настроек в BIOS материнской платы GIGABYTE GA-MA770-S3 вполне должно быть достаточно для повышения стабильности даже при относительно высоком разгоне.
Критические значения напряжений в настройках указываются красным цветом. К тому же, в BIOS указывается стандартное напряжение питания ядра процессора и рекомендуемые величины напряжения на других компонентах.
Любители тонкой настройки оперативной памяти должны оценить количество настроек в разделе «DRAM Configuration».
Напряжение питания на памяти, а также северном и южном мостах можно повышать на величину до 0,375 В с шагом 0,025 В
В разделе Hardware Monitor можно следить за:
Кроме этого, в этом разделе можно задать критичную температуру процессора и минимальные скорости вращения трех подключенных вентиляторов, при которых будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» произвести выбор типа напряжения питания вентилятора: постоянное или импульсное PWM.
Проводя стандартную процедуру испытания возможностей тактового генератора, мы смогли поднять его частоту до 315 МГц, что можно считать очень хорошим результатом.
Как и остальные чипсеты AMD 7-й серии AMD 770 поддерживает утилиту AMD OverDrive предназначенную для разгона и мониторинга системы прямо из под операционной системы Windows. Правда с процессорами AMD Athlon 64 X2 Dual-Core утилита AMD OverDrive имеет более скромный набор настроек, чем с процессорами AMD Phenom. Тестирование звукового тракта на основе кодека Realtek ALC888 Общие результаты (RightMark Audio Analyzer)
Как обычно, в сегменте массовых решений материнские платы компании GIGABYTE выделяются качественным звуковым кодеком и его обвязкой. Тестирование Для проверки возможностей материнских плат использовалось следующее оборудование.

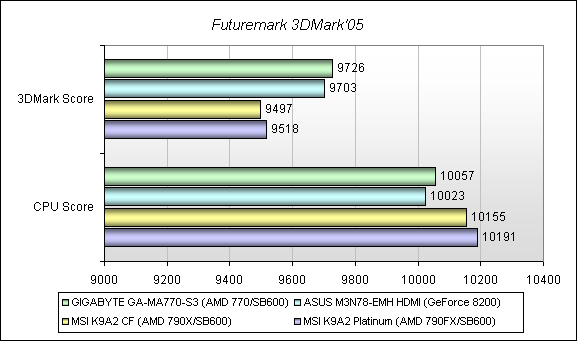

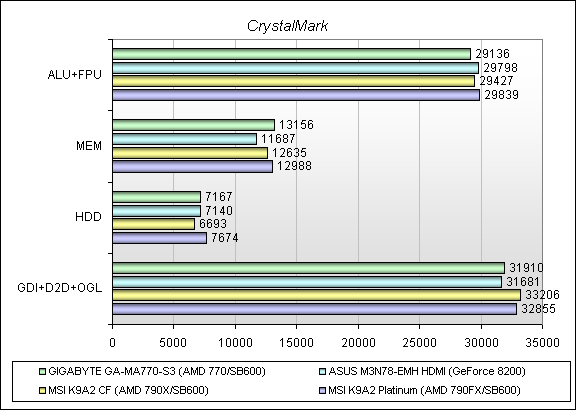

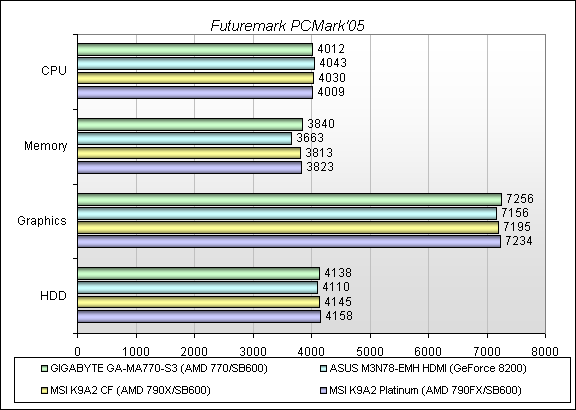

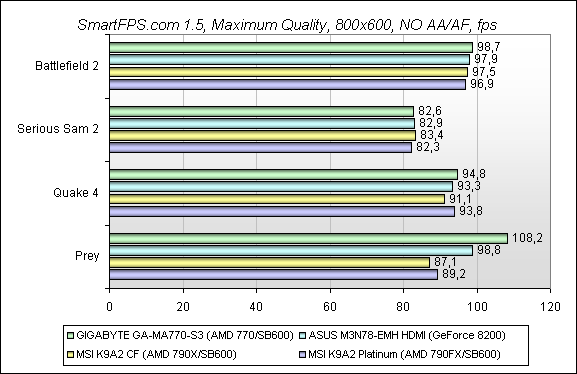

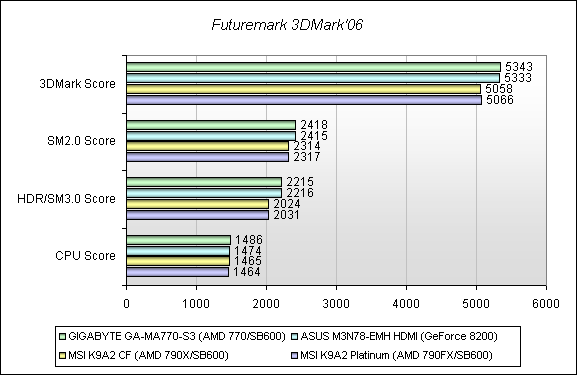

Плата GIGABYTE GA-MA770-S3 по уровню производительности не выделяется среди решений этого же класса. Выводы Материнская плата GIGABYTE GA-MA770-S3 является хорошим предложением в сегменте массовых решений, сочетая хорошие функциональные возможности и неплохой разгонный потенциал. Если сравнивать ее с конкурентами, к примеру с ASUS M3A, то она выглядит поубедительнее, имея ряд преимуществ, в частности, на ней используются более качественные элементы, установлен лучший звуковой кодек, присутствует контроллер FireWire, а также сделана более практичная панель ввода/вывода. К негативным же качествам GIGABYTE GA-MA770-S3 можно отнести, разве что, малую площадь рассеивания тепла пассивных элементов охлаждения и, возможно, недостаточное количество слотов PCI. Достоинства:
К недостаткам, отнесем:
|
