Обзор материнской платы GIGABYTE GA-MA74GM-S2H

В этом обзоре мы предлагаем ознакомиться с тестированием материнской платы компании GIGABYTE на чипсете AMD 740G (RS740). Эта системная логика была получена во многом за счет перевода чипа RS690 на 55 нм техпроцесс. В качестве южного моста на новом наборе могут выступать SB600, SB700, SB750. Только исходя из вышесказанного, можно сделать вывод, что шину Hyper Transport 3.0 и PCI Express 2.0 эта системная логика не поддерживает, зато имеет меньшее энергопотребление.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

Спецификация материнской платы GIGABYTE GA-MA74GM-S2H:

Производитель

GIGABYTE

Модель

GA-MA74GM-S2H rev. 1.0

Северный мост

AMD 740G

Южный мост

AMD SB700

Процессорный разъем

Socket AM2

Поддерживаемые процессоры

AMD Phenom FX/ AMD Phenom/ AMD Athlon 64 FX/AMD Athlon 64 X2 Dual-Core/AMD Athlon 64/AMD Sempron

Системная шина, МГц

2000 МТ/с

Используемая память

DDR2 800/ 667/ 533 МГц

Поддержка памяти

2 x 240-контактных DIMM двухканальной архитектуры до 8 Гб

Слоты расширения

1 x PCIe x16
1 x PCIe x1
2 x PCI 2.2

VGA

Интегрированное графическое ядро ATI Radeon 2100 поддерживающее DirectX 9.0b

Дисковая подсистема

AMD SB700 поддерживает:
6 x Serial ATA 3.0Гб/с  (с поддержкой SATA RAID 0, 1, 10, JBOD)
1 x Ultra DMA 133/100/66/33

Звуковая подсистема

Кодек 8-канального звука Realtek ALC888 High Definition Audio
Поддержка S/PDIF вход/выход

Поддержка LAN

Сетевой контроллер Realtek 8111C (10/100/1000 Мб)

Питание

24-контактный разъем питания ATX
4-контактный ATX12V разъем питания

Охлаждение

Алюминиевые радиаторы на чипах

Разъемы для вентиляторов

1 x CPU
1 x корпусной вентилятор

Внешние порты I/O

1 x PS/2 порта для подключения клавиатуры
1 x коаксиальный S/PDIF
1 х HDMI
1 x DVI-D
1 х D-Sub
1 х LPT
4 x USB 2.0
1 x LAN (RJ45)
3 аудиоразъема

Внутренние порты I/O

8 x USB
1 x S/PDIF выход
6 х SATA
1 x IDE
1 x COM
1 х FDD
1 x TPM
1 х CD вход
Разъем системной панели
Аудио разъем передней панели

BIOS

1 х 8 Mбит Flash ROM, AWARD BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Возможности разгона

Изменение частоты: FSB, HT
Изменение напряжения: процессор, память

Фирменные технологии

@BIOS
Download Center
Q-Flesh
Easy Tune
Xpress Install
Xpress Recovery2
Virtual Dual BIOS

Комплектация

2 x SATA кабель
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Инструкция к материнской плате
1 х DVD с драйверами
Заглушка

Форм-фактор Размеры, мм

Micro ATX
244 x 234

Сайт производителя

Http://www. gigabyte. com. tw

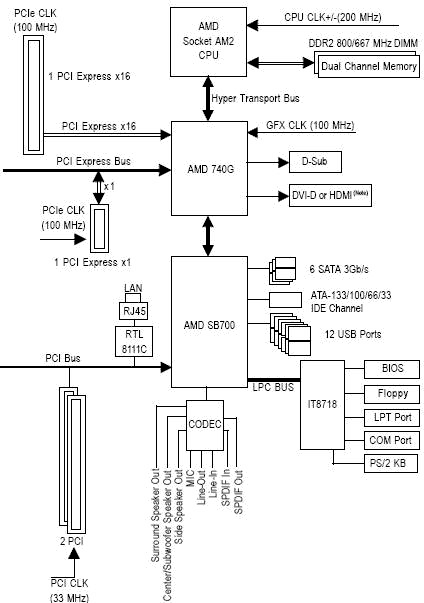

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

Несмотря на то, что материнская плата GIGABYTE GA-MA74GM-S2H исполнена в форм-факторе Micro ATX, на ней было реализовано достаточное количество функциональных возможностей. Для мультимедийной платформы не хватает разве что контроллера FireWire. Чипсет AMD 740G имеет встроенный видеоускоритель ATI Radeon 2100 поддерживающий DirectX 9.0b, причем он имеет все три выхода D-Sub, DVI-D и HDMI с HDCP.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

Материнская плата GIGABYTE GA-MA74GM-S2H упакована в небольшую бело-зеленую картонную коробку, не броско оформленную, как и положено массовым продуктам S-Series.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

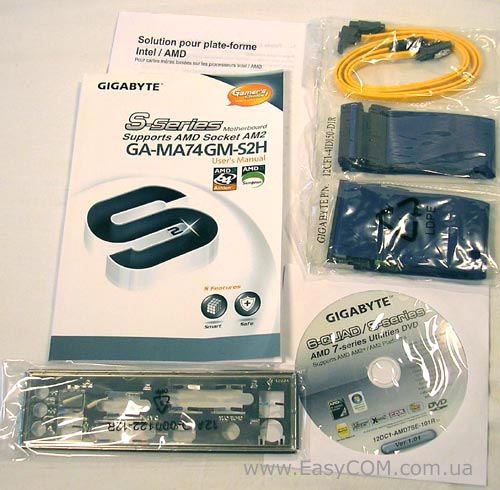

В относительно скромный комплект материнской платы GIGABYTE GA-MA74GM-S2H входит:
- DVD-диск с драйверами;
- руководство пользователя;
- шлейф FDD;
- шлейф UltraDMA 133/100/66;
- два шлейфа Serial ATA;
- заглушка на заднюю панель корпуса.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

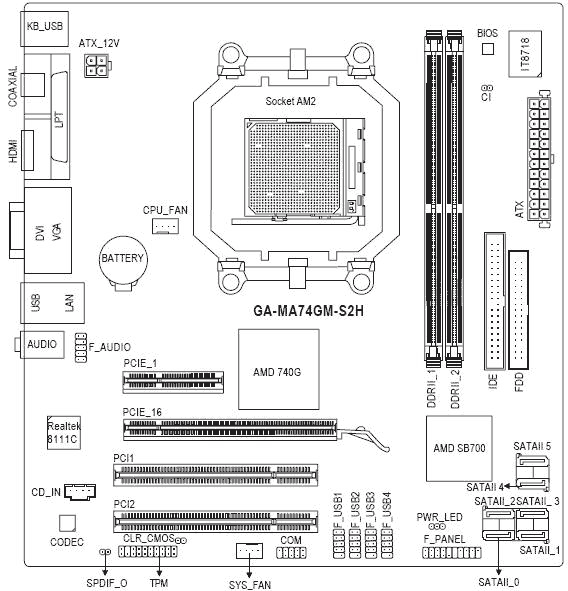

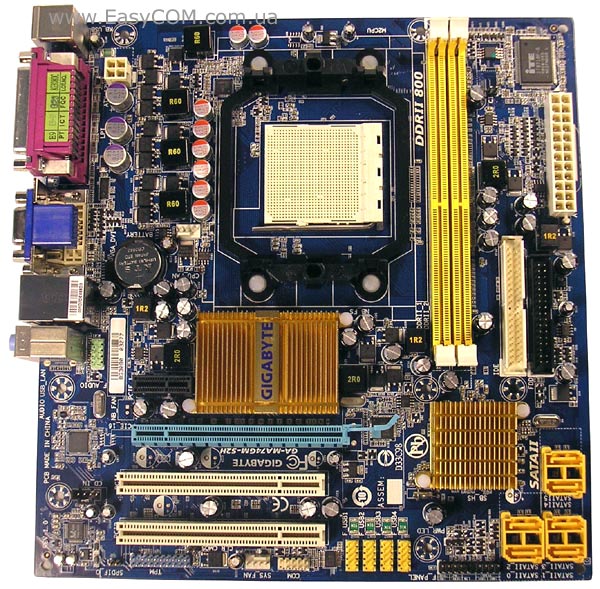

Компоновка материнской платы GIGABYTE GA-MA74GM-S2H довольно хорошая – разъемы питания и основные порты расположены недалеко от края. На плате сразу обращает на себя внимание наличие только двух слотов для оперативной памяти, причем расположены они не очень удачно, совсем рядом.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

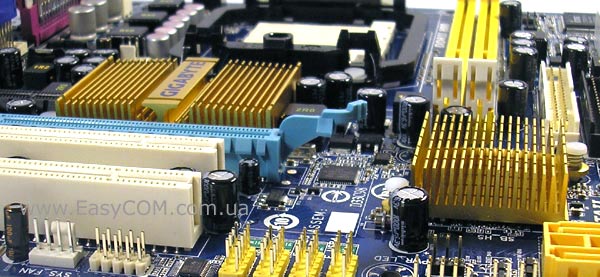

Для охлаждения на основных чипах установлены стандартные для мультимедийных плат компании GIGABYTE алюминиевые радиаторы небольшого размера.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

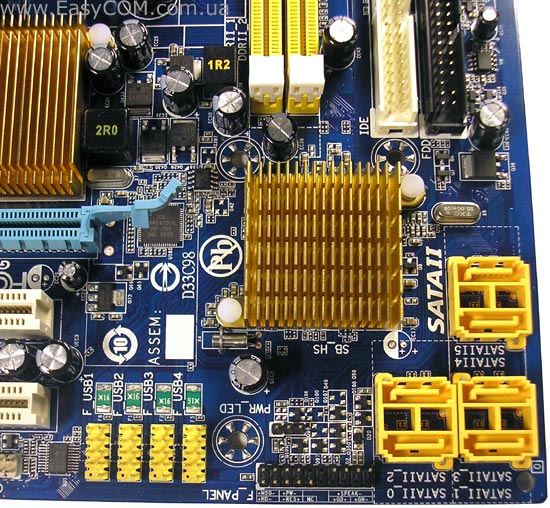

Чип AMD SB700 поддерживает шесть портов Serial ATA 3.0 Гб/с на которых можно создать SATA RAID 0, 1, 10, JBOD, а также разъем для двух IDE-устройств и двенадцать портов USB, восемь из которых являются внутренними. Разъем системной панели, не совсем привычно для компании GIGABYTE, выполнен без цветовой маркировки, поэтому при подключении придется руководствоваться надписями на плате или инструкцией.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

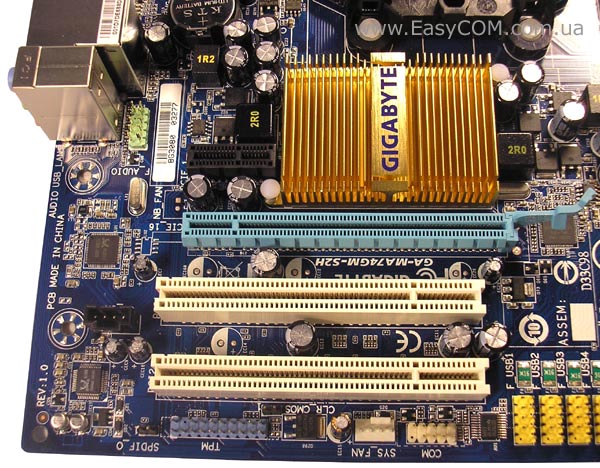

На материнской плате GIGABYTE GA-MA74GM-S2H есть два слота PCI, один PCIe х1 и один PCIe х16. Кроме того, на плате GIGABYTE GA-MA74GM-S2H установлен сетевой контроллер Realtek RTL8111C, поддерживающий режимы 10/100/1000 Мбит/с, а также есть последовательный COM-порт, разъем FDD, а также порт TPM. Звуковая подсистема на GIGABYTE GA-MA74GM-S2H основана на 8-канальном HDA кодеке Realtek ALC888, разъем для фронт-панели которого поддерживает оба типа подключения HDA и AC'97. Отметим, что в обвязке звукового кодека присутствуют более надежные и менее подверженные температурному влиянию полимерные конденсаторы.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

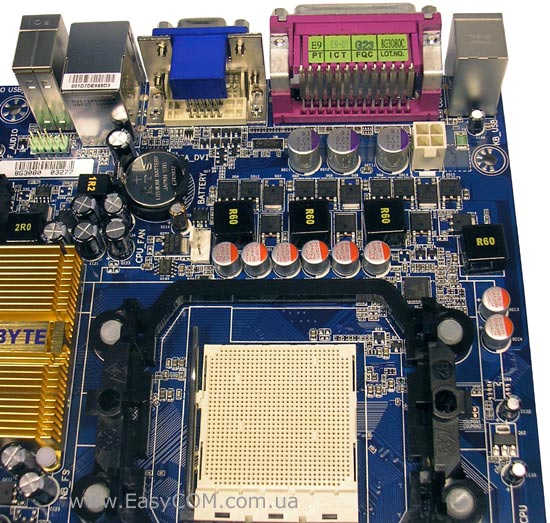

Питание процессора обеспечивается 4-фазной схемой стабилизации. Схема питания собранна на полимерных конденсаторах и дросселях с ферромагнитным сердечником, которые характеризуются меньшими потерями на вихревые токи.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

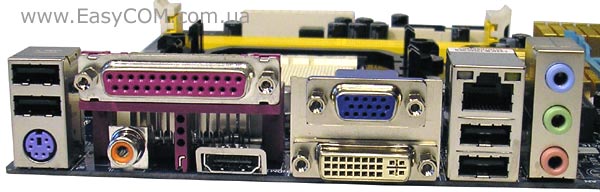

На заднюю панель выведены следующие порты: один PS/2 для клавиатуры, аналоговый VGA и цифровой DVI видеовыходы, выход HDMI, четыре разъема USB, выход S/PDIF, LPT порт, разъем RJ45 для сетевых соединений, три аудиоразъема для 8-канального звука.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

На материнской плате GIGABYTE GA-MA74GM-S2H есть только два разъема для подключения вентиляторов. Оба разъема имеют 4-контактное исполнение и предназначены для процессорного кулера и корпусного вентилятора.

BIOS

В материнской плате GIGABYTE GA-MA74GM-S2H используется код Award BIOS.

Все настройки BIOS, предназначенные для разгона и тонкой настройки GIGABYTE GA-MA74GM-S2H, собранны в таблице:

Параметр

Название меню

Диапазон

Шаг

Процессорные технологии

Cool’n’Quiet
Virtualization

Процессорный множитель

CPU Clock Ratio

X5 - max

0,5

Частота системной шины

CPU Frequency

200 - 500 МГц

1

Делитель для памяти

Memory Clock

400/533/667/800

Тайминги памяти

CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS

Частота шины HyperTransport

HT Link Frequency

200-1000 МГц

200 МГц

Разрядность HyperTransport

HT Link Width

8, 16

Частота интегрированного ядра

VGA Core Clock

200 – 600

1

Частота шины PCI Express

PCIE Clock

100-200 МГц

1

Напряжение на процессоре

CPU Voltage Control

От 0,8 В до 1,9 В

0,025 – 0,05 В

Напряжение на памяти

DDR2 Voltage Control

От +0,1 В до +0,3 В

0,1 В

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

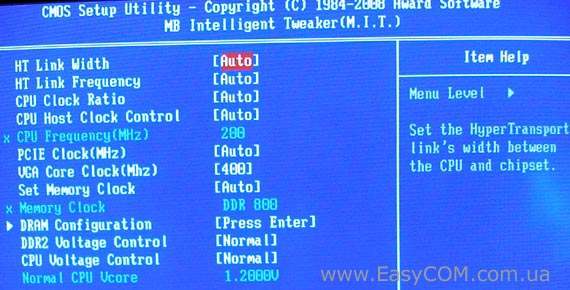

Настроек в BIOS материнской платы GIGABYTE GA-MA74GM-S2H хотя и не очень много, но для проведения среднего разгона и повышения стабильности возможности есть.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

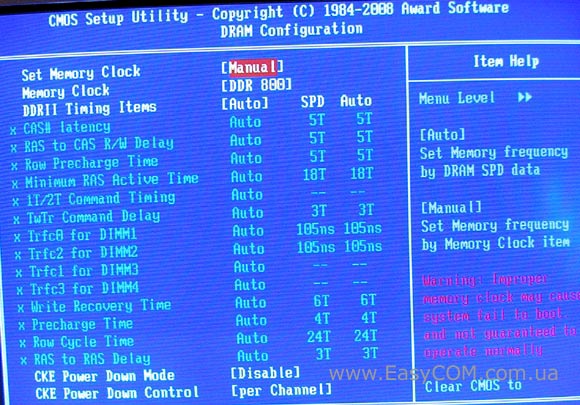

Также есть все условия для тонкой настройки работы оперативной памяти.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

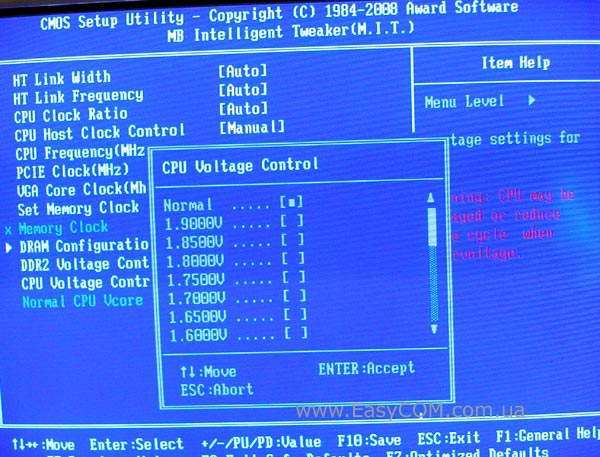

Судя по настройкам в BIOS, напряжение на процессоре можно подымать вплоть до почти экстремального значения в 1,9 В.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

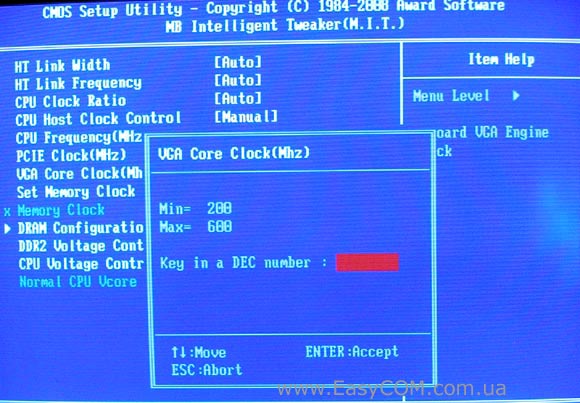

Частоту интегрированного графического ядра можно задавать в пределе от 200 до 600 МГц.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

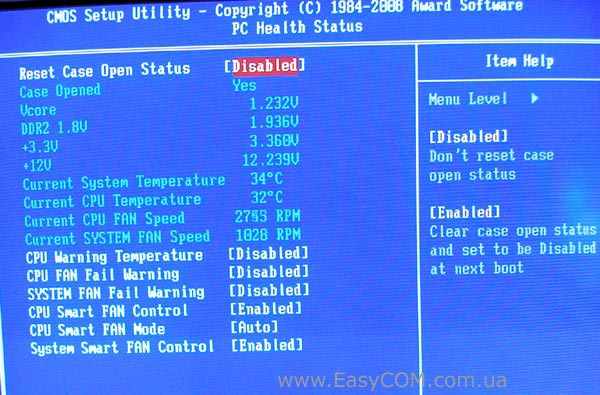

В разделе Hardware Monitor можно следить за:
- температурой процессора и материнской платы;
- скоростью вращения процессорного кулера и корпусного вентилятора;
- величиной напряжений на основных линиях питания 3.3В, 12В, ядре процессора и модулях памяти.

Кроме того, в разделе «Hardware Monitor» можно задать критичную температуру процессора и минимальную скорость вращения корпусного вентилятора, при котором будет производиться предупреждающая сигнализация. В пункте «CPU Smart FAN Control» можно активировать функцию автоматического управления скоростью вращения кулера, а в пункте «CPU Smart FAN Mode» произвести выбор типа напряжения питания вентилятора: постоянное или импульсное PWM. Также автоматическое управление можно включить и для корпусного вентилятора в пункте «System Smart FAN Control».

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

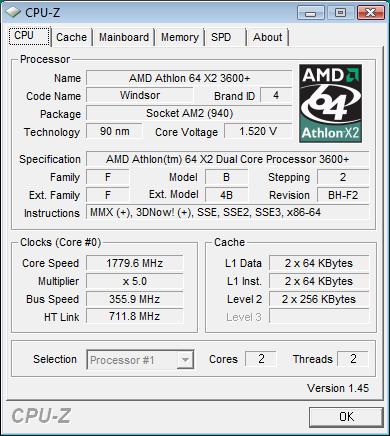

Материнскую плату GIGABYTE GA-MA74GM-S2H с двуядерным процессором удалось разогнать до частоты 355 МГц, что можно считать превосходным результатом для подобного класса плат.

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

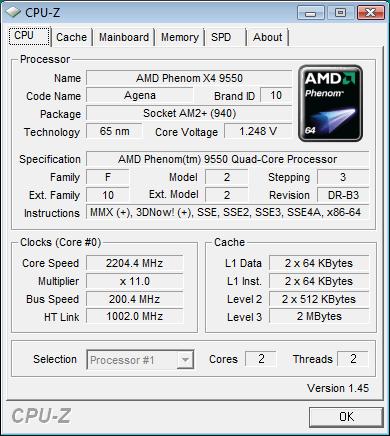

С четырехъядерным процессором Phenom X4 9550 материнскую плату, скорее всего, не стоит разгонять, ввиду недостаточно мощного стабилизатора питания и скромных радиаторов охлаждения чипсета. Поэтому мы только убедились, что с процессорами Phenom плата GIGABYTE GA-MA74GM-S2H работает стабильно, но на пониженной частоте шины HyperTransport.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование.

Процессор AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная память 2 х DDR2-800 1024 Мб Apacer PC6400
Видеокарта EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E
Жесткий диск Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Оптический привод ASUS DRW-1814BLT SATA
Блок питания Fortron ATX400-PNF, 400 Вт, 120 мм малошумный вентилятор
Корпус COLORSit ATX-L8032 + 92 мм SilverStone FN91

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H

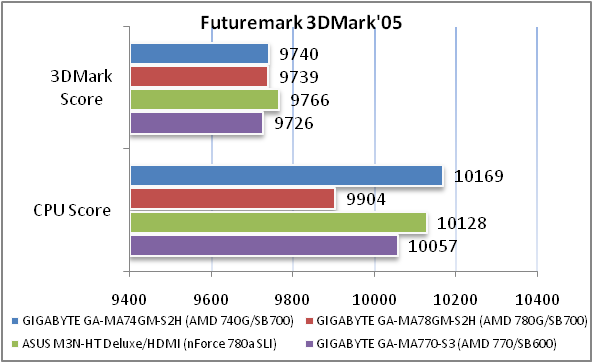

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

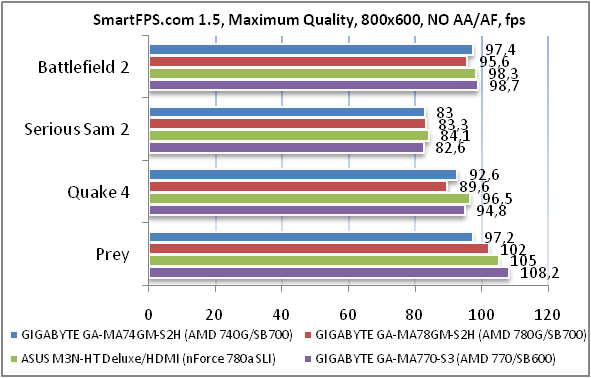

Обзор материнской платы GIGABYTE GA-MA74GM-S2H

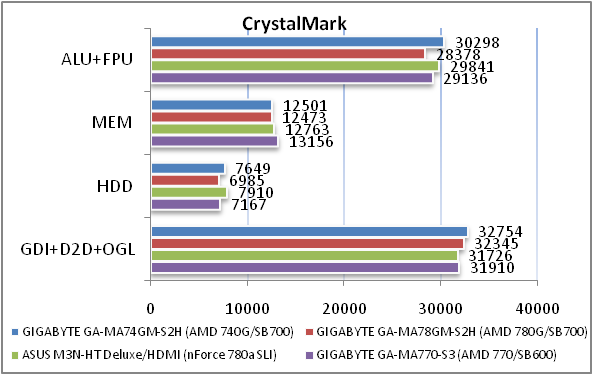

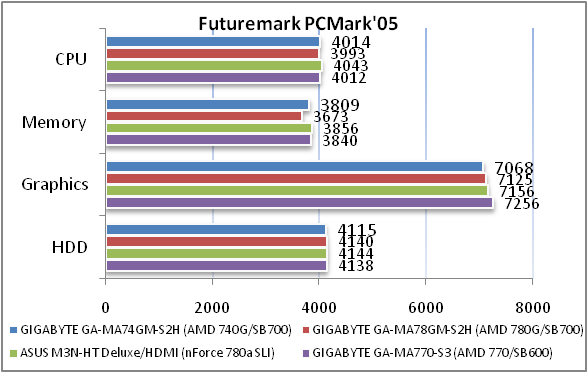

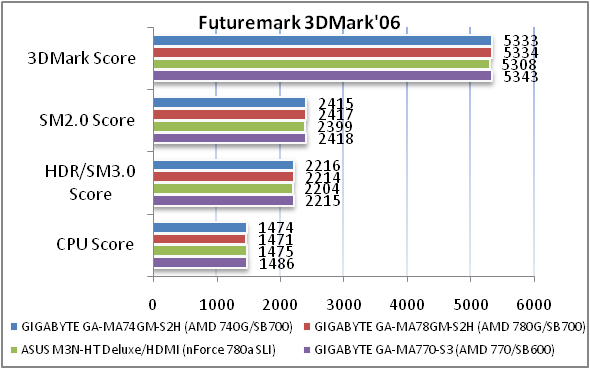

Плата GIGABYTE GA-MA74GM-S2H по уровню производительности не выделяется среди решений этого же класса.

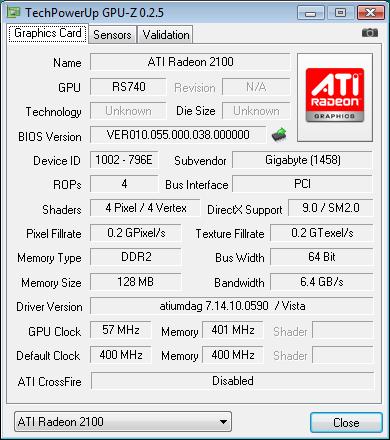

Тестирование материнской платы GIGABYTE GA-MA74GM-S2H на интегрированном видеоускорителе ATI Radeon 2100

 Обзор материнской платы GIGABYTE GA-MA74GM-S2H



ASUS M3A78-EMH HDMI

ASUS M3N78-EMH HDMI

GIGABYTE GA-MA74GM-S2H

GIGABYTE GA-MA69VM-S2



AMD 780G (Radeon HD 3200)

NVIDIA GeForce 8200

ATI Radeon 2100

AMD 690V
(Radeon X1200)

PCMark'05

Graphics

2106

1507

1050

1373

Futuremark 3DMark'05

3DMark Score

2317

1616

1064

1079

CPU Score

7954

9352

6539

6528

Futuremark 3DMark'06

3DMark Score

1128

856

319

328

SM2.0 Score

369

298

147

151

HDR/SM3.0 Score

435

306

SmartFPS. com 1.8 (800x600, NO AA/AF), fps

Battlefield 2

50,2

31,9

14,1

Serious Sam 2

39,9

33,6

21,2

21,3

Quake 4

25,6

19,5

18,4

18,3

Prey

32,1

28,1

20,4

20,3

Crysis (DirectX 10)

3,9

3,43

Результаты тестирования графического ядра ATI Radeon 2100 вышли очень близки к показателям AMD 690V. Здесь же достаточно очевидно превосходство новых графических ускорителей Radeon HD 3200 и NVIDIA GeForce 8 над решениями предыдущего или «обновленного» поколения.

Выводы

Первой платой, с которой появилось желание сравнить материнскую плату GIGABYTE GA-MA74GM-S2H, является GIGABYTE GA-MA78GM-S2H. Отличаются эти решения между собой в первую очередь наборами системной логики. Цена при этом протестированной сегодня модели оказывается приблизительно на 15$ меньше, но при этом отсутствует поддержка шин Hyper Transport 3.0 и PCI Express 2.0, на плате имеется только два слота для оперативной памяти, отсутствует контроллер FireWire, а, наверное, для некоторых пользователей наиболее определяющим станет наличие менее производительного интегрированного ядра, не поддерживающего DirectX 10. То есть фактически, GIGABYTE GA-MA74GM-S2H представляет уже хорошо знакомые предложения на AMD 960G/V, но с немного меньшим энергопотреблением и лучшими показателями разгона. Потому GIGABYTE GA-MA74GM-S2H можно рекомендовать как надежное решение для офиса или домашней конфигурации, на которой предусматривается работать с офисными приложениями, смотреть видео и просто «бродить» в Интернете.

Достоинства:
- наличие интегрированного графического ядра с цифровыми видеовыходами HDMI и DVI;
- хорошие возможности разгона двухъядерных процессоров и повышения стабильности их работы;
- 12 портов USB;
- коаксиальный выход S/PDIF;
- 8-канальный звук High Difinition Audio.

К недостаткам, отнесем:
- два слота для оперативной памяти;
- только один разъем для корпусного вентилятора;
- один порт PS/2.

По материалам www. easycom. com. ua
