Обзор материнской платы GIGABYTE GA-890GPA-UD3H rev 1.0
Наше время характеризуется широким распространением компьютерных систем – сегодня практически в каждом доме есть персональный компьютер. Существуют разные точки зрения на те функции, которые должен выполнять современный ПК, но большинство пользователей делают выбор в пользу многофункциональных решений, которые в состоянии обеспечить выполнение любых задач. Поэтому сегодня основная масса выпускаемой компьютерной техники - это продукты с самыми широкими возможностями. Данное утверждение касается материнских плат едва ли в первую очередь, поскольку общий уровень функциональности ПК задает именно материнская плата. В результате, на рынке происходит постоянное обновление разнообразных материнских плат, которые объединяют в себе весьма обширный функционал. В настоящем обзоре пойдет речь как раз об одном из таких эволюционных решений, которое призвано заменить устаревших предшественников и несет больший потенциал – материнской плате GIGABYTE GA-890GPA-UD3H. Это первое решение компании GIGABYTE на основе нового чипсета AMD 890GX для платформы AM3, в комплект к которому также входит новый южный мост AMD SB850.
Прежде чем перейти непосредственно к обзору GIGABYTE GA-890GPA-UD3H, давайте подробнее остановимся на возможностях нового чипсета.
Чипсетная связка AMD 890GX + AMD SB850 состоит из северного и южного мостов: северный мост AMD 890GX соединен с центральным процессором посредством шины HyperTransport 3.0 с пропускной способностью 20,6 ГБ/c и содержит контроллер PCI Express и графическое ядро; южный мост AMD SB850 подключается к северному новой версией Alink Express III (на основе PCI Express) с пропускной способностью 2 ГБ/с и обеспечивает остальную функциональность чипсета, включая контроллеры SATA, USB, PCI-шины и др. Ключевыми особенностями нового чипсета являются: гарантированная готовность работы с шестиядерными процессорами Phenom II X6 (Thuban), наличие ускоренного встроенного видеоядра и полная поддержка контроллера SATA 6.0 Гб/с, что значит, что обмен данными с устройствами хранения информации может действительно производится на заявленной скорости. Останавливаясь подробнее на видеоядре - ATI Radeon HD 4290, следует сказать, что это самое производительное на сегодняшний день встроенное решение, имеющее 40 потоковых процессоров, поддерживающее DirectX 10.1, работающее на частотах 700 МГц для видеоядра и имеющее поддержку собственной видеопамяти Side-port объемом 128 МБ. Кроме того, встроенную видеопамять можно расширять за счет системной памяти. Таким образом, материнскую плату GIGABYTE GA-890GPA-UD3H даже без установки дискретной видеокарты можно превратить в достаточно производительный многофункциональный медиацентр. Помимо этого, данный видеоадаптер поддерживает технологию ATI Hybrid Graphics, которая позволяет сочетать встроенное ядро ATI Radeon HD 4290 с дискретными видеокартами для повышения производительности. Теперь, когда мы рассмотрели основные особенности нового чипсета AMD 890GX/AMD SB850, пора перейти к обзору материнской платы GIGABYTE GA-890GPA-UD3H. Спецификации материнской платы GIGABYTE GA-890GPA-UD3H:
Материнская плата GIGABYTE GA-890GPA-UD3H упакована в броско оформленную картонную коробку с множеством надписей и фирменных эмблем. На лицевой стороне упаковки заявлены все основные функции и технологии, поддерживаемые данным продуктом, при этом, основной упор делается на принадлежность данной платы к серии «333», эмблема которой занимает четвертую часть лицевой стороны упаковки.
Обратная сторона упаковки в еще большей степени насыщена различной информацией о возможностях материнской платы. Здесь подробно описываются особенности серии «333» (USB 3.0; SATA 3.0; 3x USB Power Boost), упоминаются все остальные ключевые особенности GIGABYTE GA-890GPA-UD3H. К сожалению, вся информация на упаковке только на английском языке.
Комплект поставки материнской платы GIGABYTE GA-890GPA-UD3H включает в себя следующие элементы:
Для такого полифункционального продукта, как рассматриваемая материнская плата, такая комплектация может показаться недостаточной, однако, в ней присутствует все необходимое для сборки и начала работы на ПК, но не более.
Рассматриваемая сегодня материнская плата GIGABYTE GA-890GPA-UD3H относится к первой ревизии данного продукта, выполнена на текстолите темно-синего цвета и принадлежит к форм-фактору ATX. Компоновка элементов и разъемов GIGABYTE GA-890GPA-UD3H в целом удачна. Разъемы оперативной памяти достаточно удалены от верхнего слота PCI Express 2.0 x16, чтобы не блокировать защелки ОЗУ. Расположение разъемов основного и дополнительного питания также выбрано удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы, и пользоваться ими можно без затруднений. Порты SATA имеют горизонтальное расположение, что позволяет их использовать при установке длинных видеокарт, однако это не всегда удобно, особенно в небольших корпусах. Еще одним достоинством компоновки GIGABYTE GA-890GPA-UD3H можно считать то, что находящийся за разъемом PCI Express x1 радиатор системы охлаждения имеет специальную форму, что должно позволить установить в слот и длинные платы расширения с соответствующим интерфейсом.
А вот панель фронт-аудио находится рядом с самым верхним слотом, и дотянуть к ней провода удастся не в каждом корпусе – это можно считать единственным недочетом компоновки.
Материнская плата GIGABYTE GA-890GPA-UD3H использует новый южный мост SB850. Возможности данного чипа предполагают поддержку сразу шести портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10; поддержку одного IDE-порта с возможностью подключения двух устройств ATA 133/100/66/33. Также южный мост отвечает за функционирование 14 портов USB 2.0. На тестируемой материнской плате реализовано только 12 USB 2.0 портов, а еще два относятся к стандарту USB 3.0 и управляются отдельным чипом. Порты USB распределены следующим образом: 4 на задней панели, 4 внутренних, от каждого из которых можно вывести по два разъема. Таким образом, новый южный мост отличается от предшественников полным переходом на новый стандарт SATA 6.0 Гб/с. Помимо потенциала южного моста SB850, возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:
Чип GIGABYTE SATA2 реализует поддержку двух портов SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD и включает в себя IDE-контроллер с поддержкой двух устройств ATA 133/100/66/33. Микросхема NEC D720200F1 обеспечивает поддержку двух портов USB 3.0, которые выведены на заднюю панель и маркированы синим цветом. И, наконец, чип iTE IT8720 отвечает за поддержку флоппи дисковода.
Еще более расширить функциональность материнской платы GIGABYTE GA-890GPA-UD3H позволяют слоты расширения в количестве семи штук. Они распределены следующим образом: 3 x PCI Express x1, 2 x PCI Express x16 и 2 x PCI. Работа двух полноразмерных слотов PCI Express x16 возможна в двух режимах: один слот PCI Express 2.0 x16 на 16 линий или два слота PCI Express 2.0 x16 с 8 линиями на каждый. Это позволяет поддерживать данной плате до двух видеокарт, соединенных по технологии ATI CrossFireX.
На материнской плате GIGABYTE GA-890GPA-UD3H установлено четыре 240-контактных DIMM разъема двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ.
Плата использует северный мост AMD 890GX, ключевой особенностью которого является наличие встроенного видеоядра ATI Radeon HD 4290, которое является самым производительным на сегодняшний день встроенным решением. ATI Radeon HD 4290 имеет 40 потоковых процессоров, поддерживает Microsoft DirectX 10.1, работает на частотах 700 МГц для видеоядра и 800 МГц для встроенной видеопамяти Side-port стандарта DDR3 и объемом 128 МБ. Кроме того, встроенную видеопамять можно расширять за счет системной памяти.
Питание процессора на материнской плате GIGABYTE GA-890GPA-UD3H реализовано путем применения не очень мощного 4+1-фазного стабилизатора, который, однако, включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Хотя дополнительное питание процессора и обеспечивает 8-контактный разъем ATX12V, для материнской платы такого уровня, рассчитанной на установку мощных многоядерных процессоров, в том числе, грядущих шестиядерных, использование такого стабилизатора питания первоначально выглядит не совсем оправданно. Однако он прекрасно справляется со своими обязанностями, что было подтверждено во время тестов.
Система охлаждения материнской платы состоит из трех алюминиевых радиаторов. Один радиатор установлен на транзисторах системы питания процессора, один на чипе северного моста AMD 890GX. Эти два радиатора соединены между собой одной тепловой трубкой, для лучшего отвода тепла с северного моста, в который интегрировано графическое ядро. Данные радиаторы увенчаны синими металлическими пластинами с надписями, что делает внешний вид материнской платы более выразительным. Третий радиатор имеет скромные размеры и накрывает южный мост SB850. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов. В целом, можно сказать, что система охлаждения материнской платы GIGABYTE GA-890GPA-UD3H достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом – максимальная температура северного моста под нагрузкой встроенного видеоядра составляла 50 °С. Южный мост прогревался до 46 °С.
Продолжая тему охлаждения, стоит отметить, что на обратной стороне платы, как и положено, имеется специальная опорная пластина, которая предотвращает изгиб материнской платы при установке процессорных кулеров.
Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC892R, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL811D.
На заднюю панель GIGABYTE GA-890GPA-UD3H выведены следующие порты:
Приятной особенностью платы является наличие сразу трех различных видеоинтерфейсов на задней панели. BIOS BIOS материнской платы GIGABYTE GA-890GPA-UD3H разработан на коде Award и отличается широким набором настроек, с помощью которых можно производить разгон системы.
Все необходимые для разгона настройки сгруппированы в разделе «MB Intelligent Tweaker (M. I.T.)» и предоставляют довольно широкие возможности для тонкой настройки системы при помощи изменения таких параметров, как: частота и напряжение питания процессора, памяти, чипсета; изменение множителя процессора; настройка таймингов памяти и др. Однако следует заметить, что рассматриваемая сегодня плата принадлежит к первой ревизии данного продукта, и в ней, в отличие от совсем недавно появившейся ревизии 2.0, отсутствуют такая немаловажная для оверклокеров функция, как возможность разблокировки ядер процессора. Для удобства восприятия, все основные настройки, доступные для изменения, были сгруппированы в следующую таблицу:
Доступ к настройкам таймингов оперативной памяти открыт в пункте «DRAM Configuration» раздела «MB Intelligent Tweaker».
Поскольку северный мост AMD 890GX имеет встроенное видеоядро ATI Radeon HD 4290, в том же разделе «MB Intelligent Tweaker» находится пункт «IGX Configuration», в котором можно изменять параметры самого видеоядра и выделенной для него памяти Side-port.
Здесь можно подвергать настройке следующие параметры: по какой схеме будет организована работа памяти с видеоядром (только системная память, только Side-port или системная память + Side-port); размер выделяемой системной памяти (ограничен 512 МБ); частоту самого ядра; частоту и размер памяти Side-port (ограничена 128 МБ).
В разделе мониторинга «PС Health Status» можно следить за:
Кроме того, в этом разделе можно включить функцию автоматического управления процессорным кулером CPU Smart FAN Control корпусными вентиляторами System Smart FAN Control. Возможности разгона
Возможности разгона системной шины материнской платы GIGABYTE GA-890GPA-UD3H с трехъядерным процессором средние, тактовую частоту шины удалось поднять до значения 265 МГц. Не будем забывать, что это первая ревизия платы, и, вероятно, с выходом новых версий BIOS, плата будет способна достичь лучших результатов. Кроме того, чтобы получить примерное представление о работе платы с грядущими шестиядерными процессорами, в том числе и о том, как будет справляться ее стабилизатор питания, чья роль немаловажна при установке мощного процессора с высоким энергопотреблением, мы протестировали данную материнскую плату с высокопроизводительным четырехъядерным процессором AMD Phenom II X4 965 Black Edition.
Напомним, что на сегодняшний день это «топовый» четырехъядерный процессор от AMD. Данный процессор принадлежит к категории процессоров с разблокированным множителем, о чем свидетельствует приставка Black Edition, работает на номинальной частоте 3,4 ГГц, имеет 8,0 МБ кэш-памяти и ориентирован под платформу Socket AM3. Для более детального ознакомление с этим процессором вы всегда можете обратиться к нашему обзору AMD Phenom II X4 965 Black Edition.
Путем увеличения множителя и поднятия напряжения до 1,472 В., процессор Phenom II X4 965 уверенно заработал на частоте 4020 МГц. При этом стабилизатор питания GIGABYTE GA-890GPA-UD3H очень хорошо справлялся со своей функцией, никаких шумов и просадок напряжения под нагрузкой замечено не было. Таким образом, можно заключить, что и при работе данной материнской платы с будущими шестиядерными процессорами проблем возникнуть не должно. В дополнение, приводим результаты тестов разогнанного процессора Phenom II X4 965 на рассматриваемой материнской плате в сравнении с его номиналом:
Оценивая средний прирост производительности в 9,81%, что является отнюдь не высоким результатом, остается сказать, что возможностям материнской платы GIGABYTE GA-890GPA-UD3H есть куда расти, и весьма вероятно, что с выходом новых версий BIOS можно будет достичь более высоких результатов. Еще одним фактом, подтверждающим необходимость оптимизации BIOS рассматриваемой материнской платы является отрицательный прирост производительности (-3,89%) в подтесте памяти пакета CrystalMark. Тестирование Для тестирования материнской платы GIGABYTE GA-890GPA-UD3H использовалось следующее оборудование:

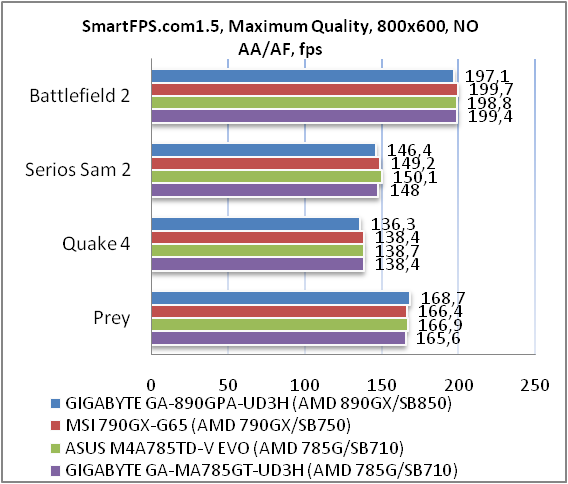

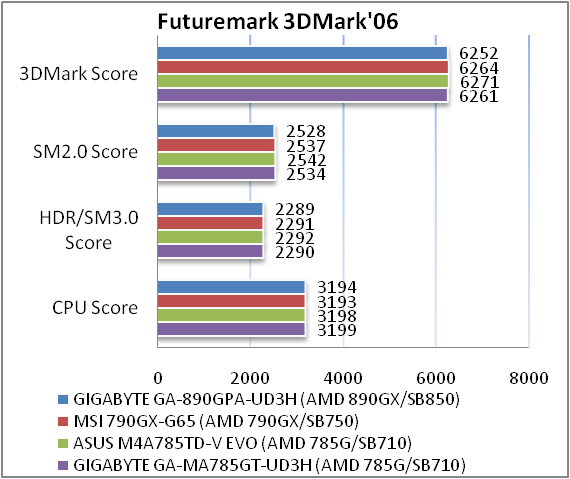

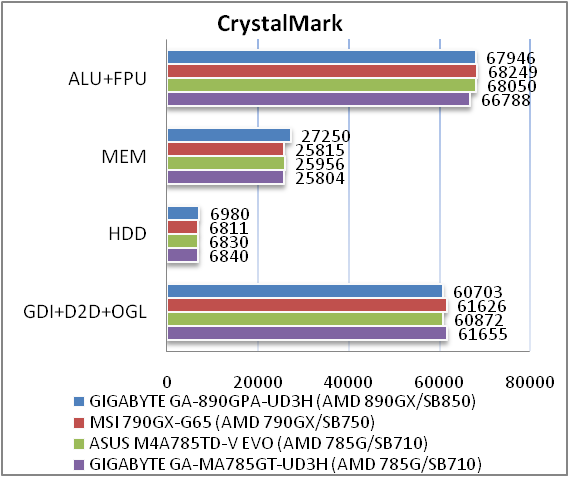

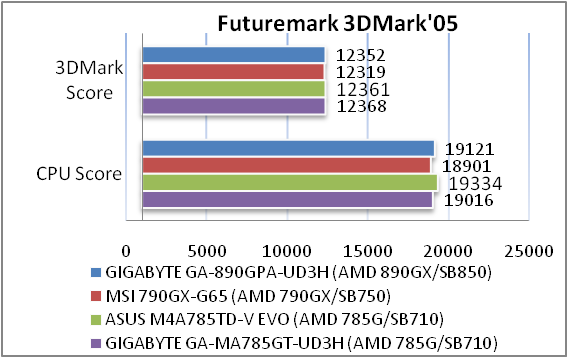

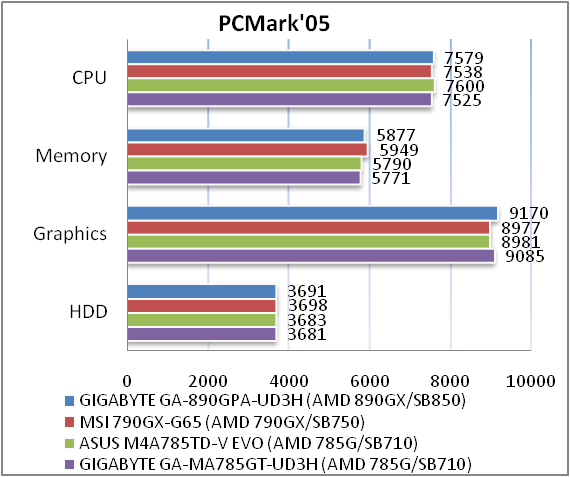

Результаты тестов при номинальных режимах работы показывают, что по производительности материнская плата GIGABYTE GA-890GPA-UD3H существенно не отличается от решений подобного класса. Работа с интегрированным видео
Встроенное видеоядро ATI Radeon HD 4290 имеет номинальные рабочие частоты 700 МГц для видеоядра и 800 МГц для видеопамяти. Имеющаяся видеопамять Side-port имеет объем 128 МБ и расширяется за счет системной памяти.
В режиме бездействия частота видеоядра снижается до 500 МГц в целях снижения энергопотребления и температуры северного моста.

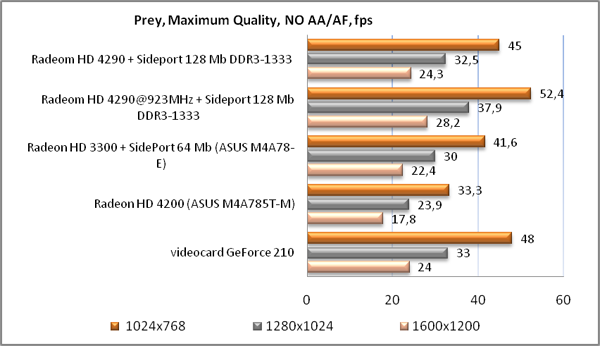

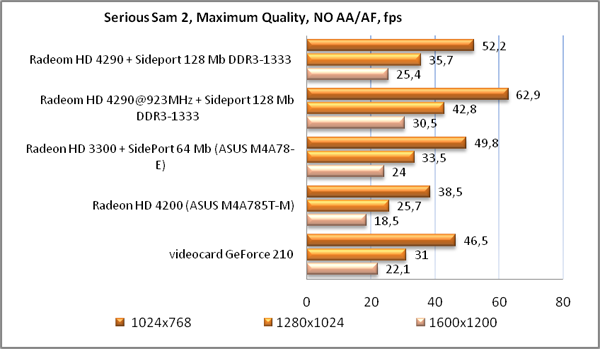

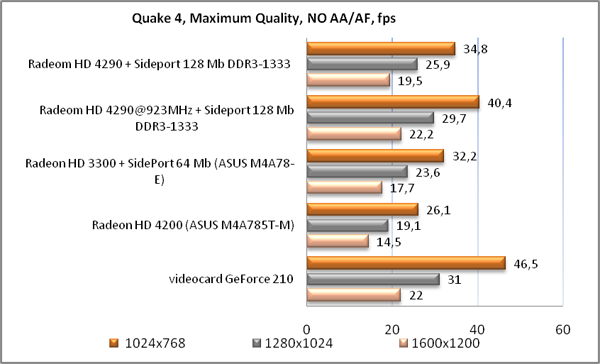

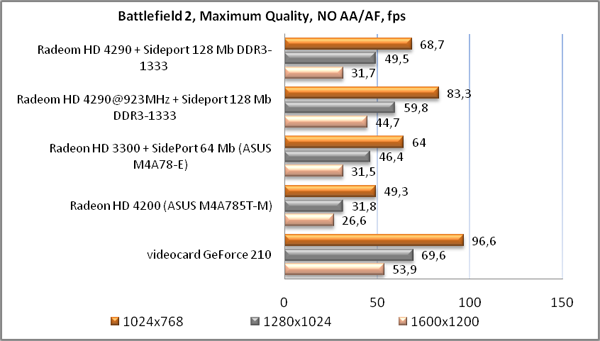

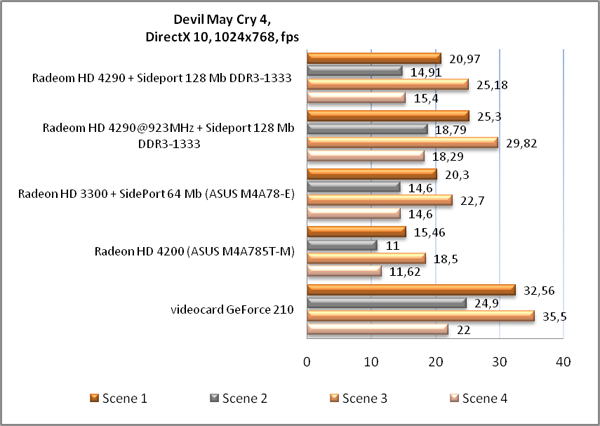

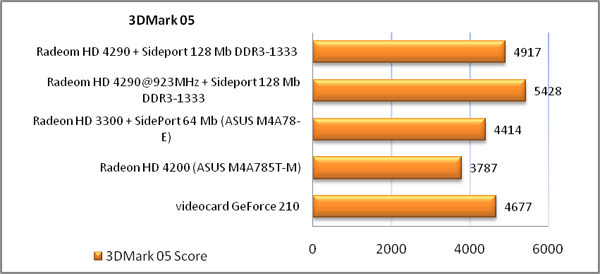

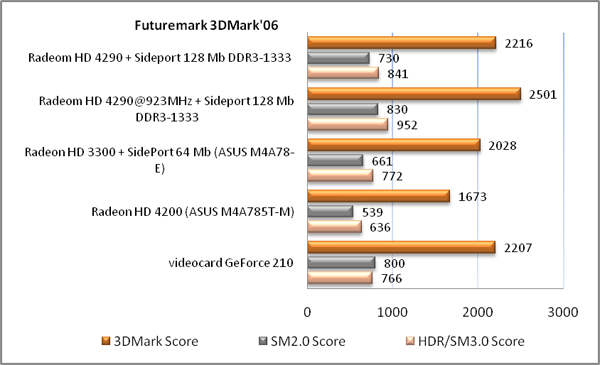

Попытавшись разогнать, нам удалось поднять частоту видеоядра Radeon HD 4290 до значения 923 МГц. Ниже предлагаем обратить внимание на тесты разогнанного Radeon HD 4290 в сравнении с видеоядром работающим при номинальных частотах и некоторыми схожими по производительности решениями.
Мы видим, что в синтетических тестах победа за Radeon HD 4290, причем как в разогнанном состоянии, так и в номинальном режиме. В игровых тестах ситуация несколько иная: не разогнанная Radeon HD 4290 практически везде уступает дискретной карте на NVIDIA GeForce 210, при разгоне же периодически выходит на первое место. Все это подтверждает, что Radeon HD 4290 – достаточно производительный видеоускоритель, как для встроенного решения. Тестирование звукового тракта на основе кодека Realtek ALC892 Общие результаты (RightMark Audio Analyzer) 16-bit, 44,1 kHz
24-bit, 192 kHz
Встроенный аудиокодек Realtek ALC892 показал результат «очень хорошо», в то время, как от аудиокодека, принадлежащего к верхнему сегменту среди интегрированных решений мы ожидали результата «отлично». Тем не менее, результат достаточно высокий, а значит, обвязка кодека выполнена на качественном уровне, и большинство пользователей будут удовлетворены такой аудиоподсистемой. Выводы Материнская плата GIGABYTE GA-890GPA-UD3H построена на новом наборе системной логики AMD 890GX + AMD SB850, призванном расширить возможности платы, и относится к категории продуктов, предлагающих высокую функциональность. Объединив в себе интерфейсы передачи данных двух поколений SATA и USB, данная плата уже представляет интерес для потенциального покупателя, а наличие самого производительного на сегодняшний день встроенного видеоядра ATI Radeon HD 4290 еще больше расширит круг заинтересованных в покупке данного решения. Надо сказать, что протестированная сегодня материнская плата не относится к типу решений, рассчитанных на значительный разгон устанавливаемого процессора, однако она обладает более высокой степенью надежности, и ее покупка будет оправданным вложением средств. Другими словами, покупатель, сделавший выбор в пользу GIGABYTE GA-890GPA-UD3H, получит сбалансированное и надежное решение с богатым набором функций. Достоинства:
Недостатки:
|
