Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Наибольшим спросом на рынке компьютерных комплектующих всегда пользуются многофункциональные сбалансированные решения. Сегодня мы поговорим об одном из продуктов именно этого класса от компании GIGABYTE и выясним, способен ли он завоевать сердце массового покупателя. Итак, в данном обзоре речь пойдет о материнской плате GIGABYTE GA-880GA-UD3H для платформы AM3. Эта материнская плата основана на наборе системной логики AMD 880G, который впервые был нами рассмотрен в обзоре материнской платы ASUS M4A88TD-V EVO/USB3, где, кстати, вы и можете ознакомиться с полными характеристиками чипсета. Здесь же вспомним его наиболее характерные особенности: наличие интегрированного видеоядра ATI Radeon HD 4250, работающего на частоте 560 МГц, и полный переход на стандарт SATA 6.0 Гб/с, который реализован силами южного моста AMD SB850, ведь именно ним комплектуется большая часть материнских плат на чипсетах AMD восьмой серии. Что касается героини нашего обзора, материнской платы GIGABYTE GA-880GA-UD3H, ее высокая функциональность, обеспеченная набором системной логики, удачно дополнена поддержкой высокоскоростного интерфейса USB 3.0 при помощи чипа стороннего производителя, а так же, фирменной функцией разблокировки скрытых ядер процессора Auto Unlock. Помимо этого, конфигурация материнской платы GIGABYTE GA-880GA-UD3H предлагает целых семь слотов расширения, включая два PCI Express 2.0 x16. В итоге имеем неплохое сочетание всех востребованных технологий, но для того чтобы узнать действительно ли данный продукт получился высокофункциональным и сбалансированным, давайте перейдем непосредственно к обзору материнской платы GIGABYTE GA-880GA-UD3H.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Спецификации материнской платы GIGABYTE GA-880GA-UD3H:

Производитель

GIGABYTE

Модель

GA-880GA-UD3H

Чипсет

AMD 880G + AMD SB850

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II

Используемая память

DDR3 1866(OC)/1333/1066 MHz

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
Двухканальная архитектура памяти. Поддержка памяти ECC.

Слоты расширения

1 x PCI Express 2.0 x16 (16 линий)
1 x PCI Express 2.0 x16 (4 линий)
3 x PCI
2 x PCI Express x1

VGA

ATI Radeon HD 4250 интегрирован в северный мост AMD 880G
1 x D-Sub port
1 x DVI-D port
1 x HDMI

Дисковая подсистема

Чипсет SB850:
6 x SATA 6.0 Гб/с с поддержкой SATA RAID 0, 1, 5, 10, JBOD

Чип GIGABYTE SATA2:
2 x SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип iTE IT8720:
1 x FDD

LAN

Сетевой LAN-контроллер Realtek 8111D (10/100/1000) Мбит/с

Звуковая подсистема

8-канальный High-Definition Audio кодек Realtek ALC892

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Охлаждение

Алюминиевых радиатор на северном мосту;
Алюминиевый радиатор на южном мосту.

Разъемы для вентиляторов

1 x CPU
2 x корпусных вентиляторов
1 x Power

Внешние порты I/O

1 x PS/2 (клавиатура/мышь)
1 x DVI
1 x VGA
1 x HDMI
1 x LAN (RJ45) порт
1 x S/PDIF оптический выход
4 x USB 2.0/1.1
2 x USB 3.0/2.0
1 x IEEE 1394a
8 канальный аудио выход

Внутренние порты I/O

4 x USB 2.0/1.1
1 x S/PDIF выход
1 x S/PDIF вход
6 x SATA 6.0 Гб/с
2 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x floppy disk drive
1 x COM
Аудио разъемы передней панели
Разъем системной панели

BIOS

2 x 8 Мб ПЗУ
AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фирменные технологии

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2
EasyTune (Note 7)
Easy Energy Saver
Smart Recovery
Time Repair
Q-Share
Auto Green

Комплектация

Руководство пользователя
2 x SATA кабеля
1 x UltraDMA 100/66/33 кабель
Заглушка задней панели
Диск с драйверами и утилитами

Форм-фактор,
Размеры, мм

ATX
305 x 244

Сайт производителя

Http://www. gigabyte. ua/

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на GIGABYTE GA-880GA-UD3H

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Материнская плата GIGABYTE GA-880GA-UD3H упакована в броско оформленную картонную коробку с множеством надписей и фирменных эмблем. На лицевой стороне упаковки заявлены все основные функции и технологии, поддерживаемые данным продуктом, при этом, основной упор делается на принадлежность данной платы к серии «333», эмблема которой занимает значительную часть лицевой стороны упаковки.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обратная сторона упаковки в еще большей степени насыщена различной информацией о возможностях материнской платы. Здесь подробно описываются особенности серии «333» (USB 3.0; SATA 3.0; 3xUSB Power Boost) и упоминаются все остальные ключевые особенности GIGABYTE GA-880GA-UD3H.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Комплект поставки материнской платы GIGABYTE GA-880GA-UD3H включает в себя следующие элементы:

    руководство пользователя; 2x SATA-кабеля; 1x UltraDMA 100/66/33 кабель; заглушку задней панели I/O Shield; диск с драйверами и утилитами.

Несмотря на то, что здесь присутствует все необходимое для сборки и начала работы ПК, комплектация могла бы быть и побогаче, поскольку данная плата все-таки позиционируется как многофункциональный продукт.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Рассматриваемая сегодня материнская плата GIGABYTE GA-880GA-UD3H имеет печатную плату второй ревизии, выполнена на текстолите темно-синего цвета и принадлежит к форм-фактору ATX. Компоновка элементов и разъемов GIGABYTE GA-880GA-UD3H в целом удачна. Разъемы оперативной памяти достаточно удалены от верхнего слота PCI Express 2.0 x16, препятствий при замене модулей памяти и установленной габаритной видеокарте возникнуть не должно. Расположение разъемов основного и дополнительного питания выбрано вполне удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы, и использовать их можно без затруднений. Порты SATA имеют горизонтальное расположение, что позволяет их использовать при установке длинных видеокарт, однако это не будет удобным в небольших корпусах. Еще одним достоинством компоновки GIGABYTE GA-890GPA-UD3H можно считать то, что находящийся за разъемом PCI Express x1 радиатор системы охлаждения имеет специальную форму, что должно позволить установить в слот и длинные платы расширения с соответствующим интерфейсом.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Материнская плата GIGABYTE GA-880GA-UD3H использует южный мост SB850. Возможности данного чипа предполагают поддержку сразу шести портов SATA 6.0 Гб/с, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также южный мост отвечает за функционирование 14 портов USB 2.0. На тестируемой материнской плате реализовано только 12 портов USB 2.0, а еще два относятся к стандарту USB 3.0 и управляются отдельным чипом. Порты USB распределены следующим образом: 4 на задней панели и 4 внутренних (от каждого из которых можно вывести по два разъема).

Помимо потенциала южного моста SB850, возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

    GIGABYTE SATA2 NEC D720200F1 iTE IT8720

Чип GIGABYTE SATA2 реализует поддержку двух портов SATA 3.0 Гб/с с поддержкой SATA RAID 0, 1, JBOD и включает в себя IDE-контроллер с поддержкой двух устройств ATA 133/100/66/33. Микросхема NEC D720200F1 обеспечивает поддержку двух портов USB 3.0, которые выведены на заднюю панель и маркированы синим цветом. И, наконец, чип iTE IT8720 отвечает за поддержку флоппи дисковода.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Еще более расширить функциональность материнской платы GIGABYTE GA-880GA-UD3H позволяют слоты расширения в количестве семи штук. Они распределены следующим образом: 2 x PCI Express x1, 2 x PCI Express x16 и 3 x PCI. К сожалению, на второй слот PCI Express 2.0 x16 выделено всего 4 линии PCI. Тем не менее, конфигурация данной материнской платы позволяет поддерживать до двух видеокарт, соединенных по технологии ATI CrossFireX.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

На материнской плате GIGABYTE GA-880GA-UD3H установлено четыре 240-контактных разъема DIMM двухканальной архитектуры под оперативную память стандарта DDR3, максимальный объем которой ограничен 16 ГБ.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Плата использует северный мост AMD 880G, ключевой особенностью которого является наличие встроенного видеоядра ATI Radeon HD 4250, которое является «младшим братом» самого производительного на сегодняшний день встроенного решения ATI Radeon HD 4290. Видеоядро ATI Radeon HD 4250 во многом аналогично Radeon HD 4290, имеет 40 потоковых процессоров, поддерживает Microsoft DirectX 10.1, однако работает на сниженной частоте 560 МГц, в отличие от 700 МГц у более мощного варианта Radeon HD 4290.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

На материнской плате GIGABYTE GA-880GA-UD3H используется не самый мощный на первый взгляд 4+1-фазный стабилизатор питания процессора, который, однако, включает в себя только качественные компоненты – конденсаторы полимерного типа и дроссели с ферромагнитным сердечником. Дополнительное питание процессора обеспечивает 8-контактный разъем ATX12V. В совокупности такой схемы вполне достаточно для питания даже мощных шестиядерных процессоров Phenom II X6.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Система охлаждения материнской платы состоит из двух алюминиевых радиаторов. Один, весьма внушительных габаритов, установлен на чипе северного моста AMD 880G. Второй радиатор имеет скромные размеры и накрывает южный мост SB850. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов. В целом, можно сказать, что система охлаждения материнской платы GIGABYTE GA-880GA-UD3H достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом – максимальная температура северного моста при нагрузке на встроенное видеоядро составляла 46°С, а южный мост прогревался до 40,5°С.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Продолжая тему охлаждения, стоит отметить, что на обратной стороне платы, как и положено, имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Звуковая подсистема основана на HDA-кодеке 8-канального звука ALC892R, а для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL811D.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

На заднюю панель GIGABYTE GA-880GA-UD3H выведены следующие интерфейсные порты:

    1 разъем PS/2 для клавиатуры или мыши; 1 разъем VGA (D-SUB); 1 разъем DVI 1 разъем HDMI оптический S/PDIF 4 разъемов USB 2.0/1.1; 2 разъема USB 3.0/2.0; 1 разъем IEEE 1394a разъем RJ45 для сетевых соединений; 6 аналоговых разъемов для подключения 8-канального звука.

Приятной особенностью платы является наличие сразу трех различных видеоинтерфейсов на задней панели, что поможет к плате подключить практически любой монитор.

BIOS

BIOS материнской платы GIGABYTE GA-880GA-UD3H разработана на коде Award и имеет достаточное количество настроек, с помощью которых можно производить разгон системы.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Все необходимые для разгона настройки сгруппированы в разделе «MB Intelligent Tweaker (M. I.T.)» и предоставляют довольно широкие возможности для тонкой настройки системы при помощи изменения таких параметров, как: частоты и напряжения процессора, памяти, чипсета; изменение множителя процессора; настройка таймингов памяти и др. Для удобства восприятия, все основные настройки доступные для изменения были сгруппированы в следующую таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 - 500 МГц

1

Множитель процессора

CPU Clock Ratio

5 - 35

0,5

Множитель контроллера памяти

CPU NorthBridge Freq.

5 - 20

1

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.

Множитель шины HT

HT Link Frequency

1 - 13

1

Частота шины PCI Express

PCIE Clock

100 – 150 МГц

1 МГц

Напряжения питания процессора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напряжения питания контроллера памяти

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

Напряжение питания тактирующего чипа

CPU PLL Voltage Control

2,220 - 3,100 В

0,02 В

Напряжение питания памяти

DRAM Voltage Control

1,275 - 2,445 В

0,005 В

DDR VTT Voltage Control

0,720 - 1,020 В

0,025 В

Напряжение питания шины PCI-E

NB/PCIe/PLL Voltage Control

1,45 – 2,1 В

0,01 В

Напряжение питания северного моста

NB Voltage Control

1,0 - 1,6 В

0,02 В

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Доступ к настройкам таймингов оперативной памяти открыт в пункте «DRAM Configuration» раздела «MB Intelligent Tweaker».

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Поскольку северный мост AMD 880G имеет встроенное видеоядро ATI Radeon HD 4250, в том же разделе «MB Intelligent Tweaker» находится пункт «IGX Configuration», в котором можно изменять различные параметры самого видеоядра, например, можно изменить частоту видеоядра или размер выделяемой для него системной памяти.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

В разделе мониторинга «PС Health Status» можно следить за:

    температурой материнской платы и процессора, скоростью вращения процессорного кулера и четырех корпусных вентиляторов; напряжением на ядре процессора и модулях оперативной памяти; напряжением на линии питания +5 В и +12В.

Кроме того, в этом разделе можно включить функции автоматического управления процессорным кулером CPU Smart FAN Control и System Smart FAN Control для корпусных вентиляторов.

Возможности разгона

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Возможности разгона системной шины материнской платы GIGABYTE GA-880GA-UD3H с трехъядерным процессором не самые выдающиеся - тактовую частоту шины удалось поднять до значения 310 МГц, чего вполне достаточно для хорошего разгона.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Разблокировка скрытых ядер процессора возможна и при помощи идущей в комплекте фирменной утилиты для настройки различных параметров системы EasyTune6. Для этого необходимо активировать функцию Core Boost, после чего перезагрузить систему для того, чтобы изменения вступили в силу.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

При помощи данной функции мы успешно активировали четвертое ядро процессора AMD Phenom II X3 720.

Тестирование

Для тестирования материнской платы GIGABYTE GA-880GA-UD3H использовалось следующее оборудование:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процессора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Графический ускоритель

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привод оптических дисков

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

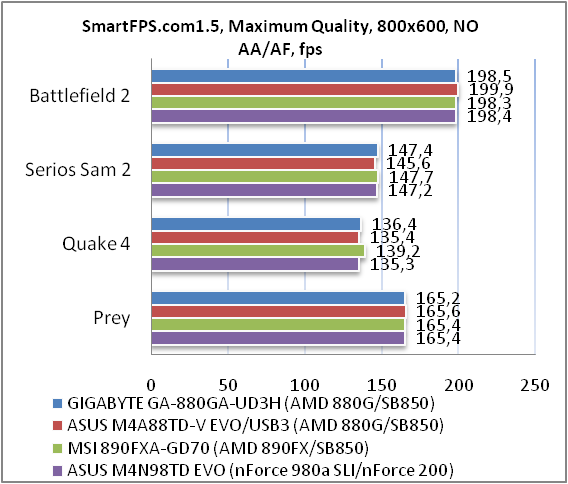

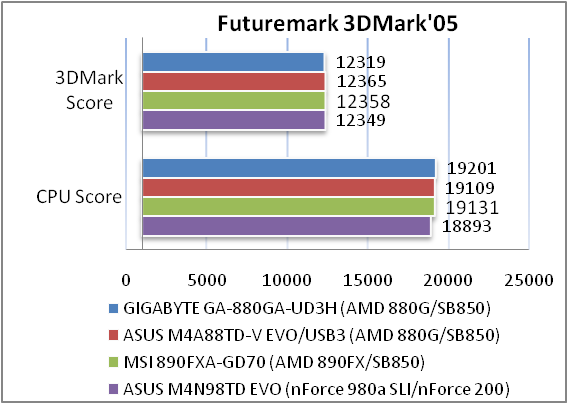

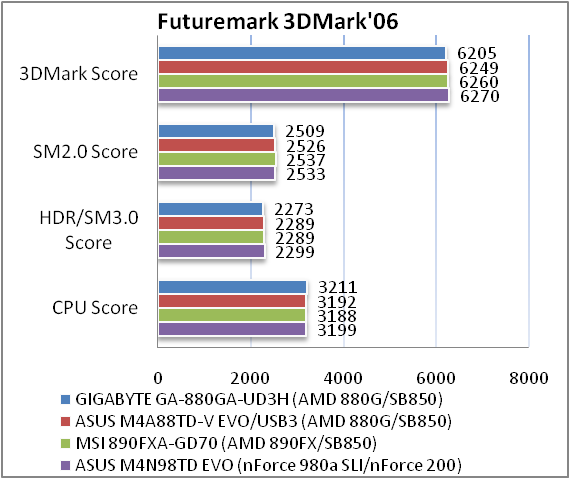

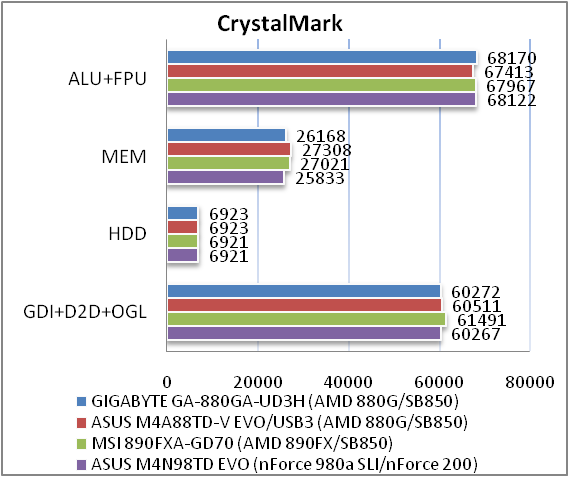

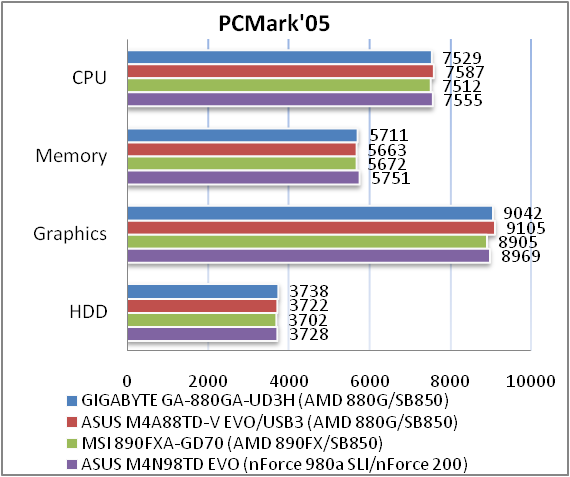

Результаты тестов при номинальных режимах работы показывают, что по производительности материнская плата GIGABYTE GA-880GA-UD3H существенно не отличается от решений подобного класса.

Работа с интегрированным видео

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

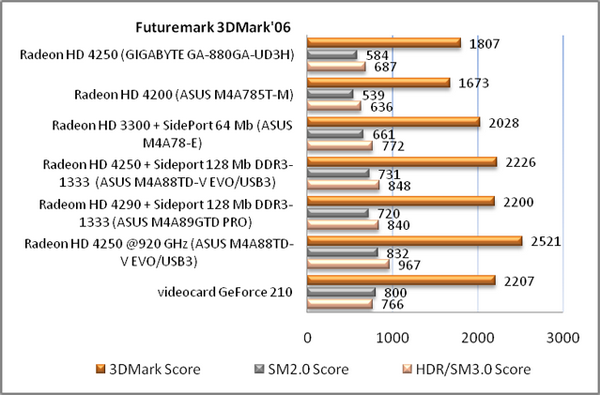

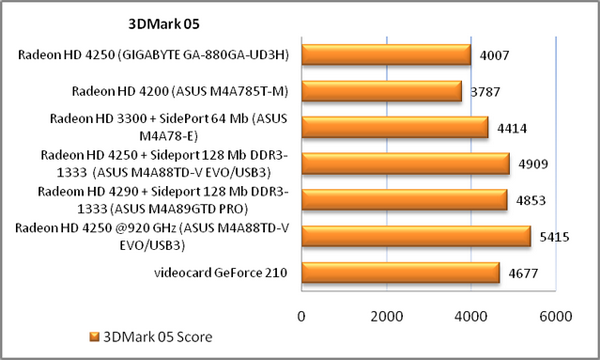

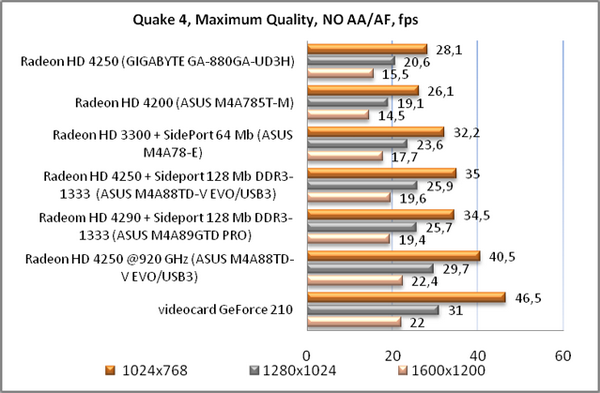

Встроенное видеоядро ATI Radeon HD 4250 имеет номинальные рабочие частоты 560 МГц для видеоядра и 667 МГц для видеопамяти (используется системная, работающая номинально как DDR3-1333). В случае с рассматриваемой сегодня материнской платой произошел отказ от использования видеопамяти Side-port. Видеоядро использует только выделяемую для него системную память. В связи с этим, можно предположить, что производительность встроенной видеоподсистемы GIGABYTE GA-880GA-UD3H окажется несколько ниже аналогов с тем же видеоядром и памятью Side-port, но так ли это, мы узнаем ниже.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

В режиме бездействия частота видеоядра снижается до 196 МГц в целях снижения энергопотребления и температуры северного моста.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0

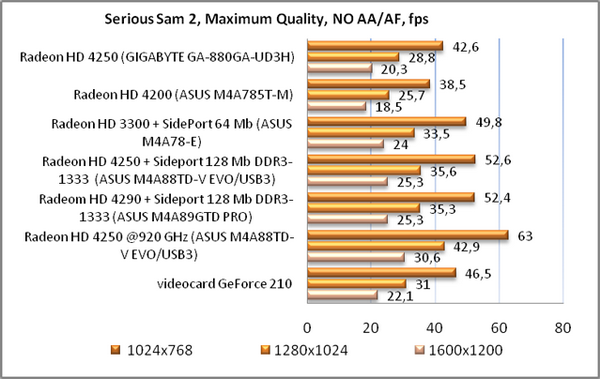

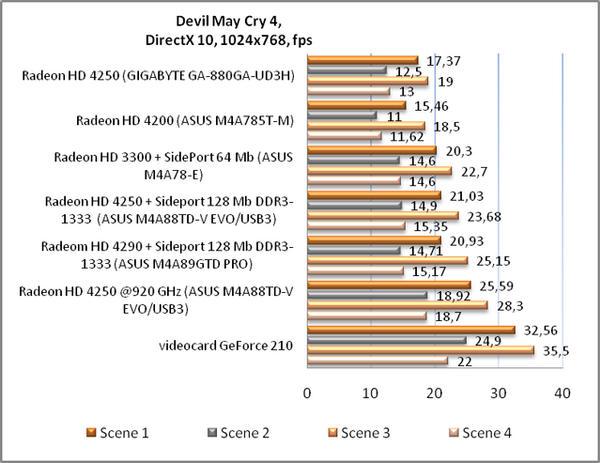

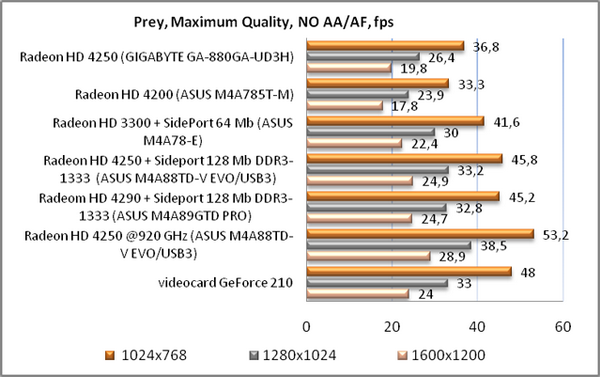

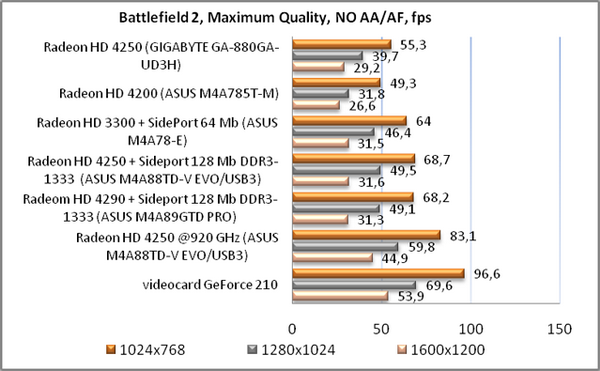

Результаты тестов показали, что видеоядро Radeon HD 4250, работающее на номинальных частотах и лишенное собственной памяти Side-port, действительно уступает аналогичному с заводским разгоном, более того оно уступает даже ускорителю предыдущего поколения Radeon HD 3300, у которого в наличии имеется собственная видеопамять Side-port. Однако, производительность интегрированного видеоядра тестируемой сегодня материнской платы GIGABYTE GA-880GA-UD3H едва ли будет являться сдерживающим фактором при выборе продукта, поскольку мощности любых современных встроенных видеоподсистем все равно не достаточно для работы с ресурсоемкими 3D-приложениями. А для просмотра видео и работы в интернете хватит любого из них.

Тестирование звукового тракта на основе кодека Realtek ALC892

Общие результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.07, -0.11

Очень хорошо

Уровень шума, дБ (А)

-90.0

Очень хорошо

Динамические диапазон, дБ (А)

90.1

Очень хорошо

Гармонические искажения, %

0.0070

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.7

Средне

Интермодуляционные искажения + шум, %

0.012

Очень хорошо

Взаимопроникновение каналов, дБ

-82.6

Очень хорошо

Интермодуляции на 10 кГц, %

0.0098

Очень хорошо

Общая оценка

Очень хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.12, -0.23

Очень хорошо

Уровень шума, дБ (А)

-90.2

Очень хорошо

Динамические диапазон, дБ (А)

90.3

Очень хорошо

Гармонические искажения, %

0.0072

Очень хорошо

Гармонические искажения + шум, дБ(A)

-78.6

Средне

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-81.1

Очень хорошо

Интермодуляции на 10 кГц, %

0.0097

Очень хорошо

Общая оценка

Очень хорошо

Встроенный аудиокодек Realtek ALC892 показал результат «очень хорошо». Из этого следует, что обвязка кодека выполнена на качественном уровне, и большинство пользователей будут удовлетворены такой аудиоподсистемой.

Выводы

Материнская плата GIGABYTE GA-880GA-UD3H является во многом положительным продуктом. Ее достоинства, это высокая функциональность, которая обязана использованию современного набора системной логики, и, в то же время, доступная цена. Комбинация AMD 880G и AMD SB850 - это наличие интегрированного видеоядра с поддержкой DirectX 10.1 и полный переход на стандарт SATA 6.0 ГБ/с. Помимо этого, данная материнская плата дополнена разнообразными контроллерами, благодаря которым обеспечена поддержка USB 3.0  и реализована совместимость с уходящими в историю интерфейсами IDE и FDD. Также, материнская плата GIGABYTE GA-880GA-UD3H имеет достаточно удачную конфигурацию слотов расширения, в которую входят два слота PCI Express 2.0 x16 с поддержкой CrossFireX. Ну и наконец, протестированная сегодня плата снабжена функцией Core Boost, которая позволяет разблокировать скрытые ядра некоторых моделей процессоров AMD, а также имеет хороший разгонный потенциал. В совокупности, все эти качества материнской платы GIGABYTE GA-880GA-UD3H делают ее весьма интересной для приобретения в качестве основы мощного домашнего компьютера.

Достоинства:

    хорошая функциональность и поддержка современного оборудования; наличие производительного встроенного видеоядра с поддержкой DirectX 10.1; наличие двух слотов PCI Express 2.0 x16 и поддержка CrossFireX; поддержка шести портов SATA 3.0; поддержка USB 3.0; Наличие функции разблокировки ядер; Наличие портов FDD и IDE.

Недостатки:

    Скромная комплектация; Отсутствие собственной Side-port памяти у интегрированного видеоядра; Всего четыре линии PCI на второй слот PCI Express 2.0 x16.

Обзор материнской платы GIGABYTE GA-880GA-UD3H rev 2.0



Увидели опечатку?

Выделите текст и нажмите Shift+Enter.
И мы в ближайшее время ее исправим!
