Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Рассмотренная нами в предыдущем обзоре «топовая» материнская плата от GIGABYTE GA-790FXTA-UD5 на AMD 790FX как по внешнему виду, так и частично по оснащению напоминает попавшую в этот раз на тестирование GIGABYTE GA-790XTA-UD4, которая должна стать примером оптимального сочетания необходимого функционала, включая высокоскоростные интерфейсы передачи данных нового поколения, и стоимости. Здесь разработчики оставили все необходимые для среднестатистической домашней системы функции, при этом не лишив испытуемую материнскую плату уже полностью утвердившихся на рынке интерфейсов USB 3.0 и SATA 3.0. Все это делает материнскую плату GIGABYTE GA-790XTA-UD4, которая основана на современной связке системной логики AMD 790X и SB750, очень интересным вариантом при комплектации домашнего игрового компьютера с процессором AMD.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Напомним, что присутствующая в названиях продуктов компании GIGABYTE буква «А» говорит о поддержке третьей версии интерфейсов USB 3.0 и SATA 3.0. Новая версия интерфейсов USB и SATA призвана значительно увеличить скорость обмена данными с накопителями, которые снабжены соответствующими портами. Пропускная способность интерфейса USB 3.0 увеличилась в десять раз по сравнению с USB 2.0, а пропускная способность SATA 3.0 получила в два раза большую производительность, чем SATA 2.0. Именно появление контроллеров с поддержкой этих интерфейсов и стало причиной тотального обновления модельных рядов материнских плат у многих производителей. Одним из таких новых продуктов является и плата GIGABYTE GA-790XTA-UD4.

Спецификация:

Производитель

GIGABYTE

Модель

GA-790XTA-UD4

Чипсет

AMD 790X / SB750

Процессорный разъем

Socket AM3

Поддерживаемые процессоры

AMD Phenom II / AMD Athlon II / Sempron

Поддерживаемая память

4 x 1.5V DDR3 DIMM слота с поддержкой до 16 ГБ памяти.
DDR3 DIMM с частотой 1866(в режиме оверклокинга)/1333/1066 МГц.
Двухканальная архитектура памяти.
Поддержка памяти ECC.

Слоты расширения

1 x PCI Express 2.0 x16 (16 линий)
Или
2 x PCI Express 2.0 x16 (8 линий)
2 x PCI Express x1
3 x PCI

Multi-GPU

ATI CrossFireX в режиме х8+x8

Дисковая подсистема

Чипсет SB750:
6 x SATA 3.0 Гб/с поддержкой SATA RAID 0, 1, 5, 10 и JBOD
1 x IDE с поддержкой двух устройств ATA 133/100/66/33

Чип Marvell 9128:
2 x SATA 6.0 Гб/с поддержкой SATA RAID 0, 1

Чип JMicron JMB362:
2 x eSATA 3.0 Гб/с (eSATA/USB Combo), поддержка SATA RAID 0, 1, JBOD

Чип iTE IT8720:
1 x FDD

LAN

Гигабитный Ethernet-контроллер Realtek RTL8111D

Звуковая подсистема

Восьмиканальный аудио кодек Realtek ALC889

IEEE 1394

Чип T. I. TSB43AB23:
Поддержка 3-х портов IEEE 1394a (двух внешних и одного внутреннего)

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания

Разъемы для вентиляторов

1 x CPU
1 x Power
2 x корпусных вентилятора

Внешние порты I/O

1 x PS/2 Клавиатура
1 x PS/2 Мышь
1 x коаксиальный S/PDIF выход
1 x оптический S/PDIF выход
2 x IEEE 1394a
6 x USB 2.0/1.1
2 x USB 3.0
2 x eSATA/USB Combo
6 x аудио разъемы
1 x RJ45 LAN

Внутренние порты I/O

4 x разъема USB 2.0
1 x IEEE 1394a
1 x S/PDIF вход
1 х S/PDIF выход
1 x джампер для очистки CMOS
1 x COM
4 x USB 2.0/1.1

Фирменные технологии

BIOS
Поддержка Download Center
Поддержка Q-Flash
Поддержка Q-Share
Поддержка Easy Energy Saver

Поддержка Time Repair
Поддержка EasyTune
Xpress BIOS Rescue

Virtual Dual BIOS
Xpress Install
Xpress Recovery 2

BIOS

2 x 8 Mb Flash AWARD BIOS поддержка DualBIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Форм-фактор

ATX

Размеры, мм

305 x 244

Сайт производителя

Http://www. gigabyte. com. tw/

Новые версии BIOS и драйверов можно Скачать со страницы поддержки.

Все цены на GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

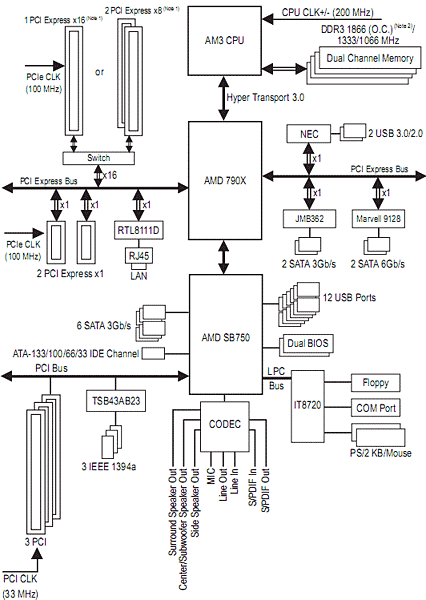

Рассматривая структуру материнской платы GIGABYTE GA-790XTA-UD4 обращаем внимание на подключение контроллеров USB 3.0 и SATA 3.0, т. к. для обеспечения этим портам необходимой пропускной способности нужны и соответствующие возможности на материнской плате. На схеме отмечено, что для нужд контроллеров SATA 3.0 Marvell 9128 и контроллера USB 3.0 NEC D720200F1 используются две линии PCI Express 2.0. Пропускная способность одной линии PCI Express 2.0 составляет 5 Гбит/с с учетом всей служебной информации, проходящей по ней, поэтому суммарной скорости 5 Гбит/c будет достаточно для полноценной поддержки USB 3.0 и условно достаточно для SATA 3.0.

У использованного здесь чипсета AMD 790X задействовано 22 линии PCI Express 2.0 из которых 16 подаются на 1 или 2 разъема PCI Express 2.0 x16 для видеокарт, а из оставшихся шести линий две отводятся под интерфейсы USB 3.0 и SATA 3.0, по одной на каждый из них. Такое распределение должно обеспечить полноценную работу этих портов на скоростях близких к заявленным в спецификации, но только при условии подключения одного устройства к каждому контроллеру. Еще одна линия PCI Express 2.0 отдана под один гигабитный Ethernet-контроллер Realtek RTL8111D, две под разъемы PCIe x1 и одна под контроллер JMicron JMB362, обеспечивающий наличие двух разъемов eSATA 3.0 Гб/с (eSATA/USB Combo). Но главное, что такое распределение никак не влияет на работу слотов PCIe x16 при использовании всех заявленных на данной плате функций, включая высокоскоростную передачу данных через контроллеры USB 3.0 и SATA 3.0, в отличие от их реализации на GIGABYTE GA-P55A-UD6.

Упаковка

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Как и полагается для массового продукта, упаковка материнской платы GIGABYTE GA-790XTA-UD4 не отличается особыми изысками. Это обычная коробка вполне стандартных размеров с достаточно качественной полиграфией. На лицевой части упаковки цифрами, которые сложно не заметить, выделены основные инновационные технологии, примененные в системной плате – GIGABYTE 333 Onboard Acceleration Technologies. Три тройки обозначают обновление до третьей версии таких интерфейсов как USB и SATA, а также функцию GIGABYTE 3x USB Power Boost. Более детально особенности работы интерфейсов: USB 3.0, SATA Revision 3.0 и фирменной технологии GIGABYTE 3x USB Power Boost мы рассмотрели в обзоре материнской платы GIGABYTE GA-P55A-UD6. Отметим лишь, что на GIGABYTE GA-790XTA-UD4 интерфейс USB 3.0 реализован с помощью того же контроллера NEC D720200F1, а поддержку материнской платой GIGABYTE GA-790XTA-UD4 интерфейса SATA 3.0 обеспечивает контроллер Marvell 9128, который закрыт радиатором южного моста.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Взглянув на обратную сторону упаковки можно увидеть еще целый ряд технологий и технических инноваций, которыми инженеры компании GIGABYTE оснастили материнскую плату GIGABYTE GA-790XTA-UD4. О них мы расскажем ниже.

Комплект поставки

Обзор материнской платы GIGABYTE GA-790XTA-UD4

В комплекте с попавшей на тестирование материнской платой мы нашли следующие аксессуары:

    Диск с драйверами и утилитами; 4 x кабеля SATA; 1 x кабель IDE.

Не так много, как должно было быть. Воспользовавшись инструкцией, с сайта производителя, мы выяснили все недостающие элементы, которых не хватает в нашем «семпловом» образце:

    Инструкция пользователя; Инструкция по быстрой установке; Интерфейсная заглушка.

Комплект поставки явно массовый. Надеемся, такая экономия поможет этой модели стать еще более конкурентоспособной по цене на рынке материнских плат.

Дизайн платы

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Компоновка элементов и разъемов системной платы имеет свои плюсы и минусы. К достоинствам можно отнести достаточную удаленность разъемов оперативной памяти от верхнего слота PCI Express 2.0 x16, чтобы не блокировать защелки ОЗУ.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Месторасположение разъемов основного и дополнительного питания тоже выбрано удачно по краям платы. Фронт-панель и внутренние порты USB распаяны в нижнем правом углу платы, и пользоваться ими можно без затруднений. Порты SATA имеют горизонтальное расположение, что позволяет их использовать при установке длинных видеокарт, хотя это не всегда функционально, особенно в небольших корпусах.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Еще одним достоинством компоновки можно считать то, что находящийся за верхним разъемом PCI Express x1 радиатор системы охлаждения имеет специальную форму, что должно позволить установить в слот и длинные платы расширения с соответствующим интерфейсом. А вот панель фронт-аудио находится рядом с самым верхним слотом и дотянуть к ней провода удастся не в каждом корпусе – это можно считать единственным недочетом компоновки.

Система охлаждения

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Система охлаждения материнской платы состоит из трех алюминиевых радиаторов средних размеров. Один радиатор установлен на транзисторах системы питания процессора, один на чипе северного моста AMD 790X и последний, самый нижний, радиатор накрывает южный мост SB750. Между собой первые два радиатора системы охлаждения соединены одной тепловой трубкой. При необходимости смены термоинтерфейса систему охлаждения материнской платы можно демонтировать, хотя радиаторы крепятся к плате с помощью не совсем удобных пластиковых фиксаторов. В целом, можно сказать, что система охлаждения платы GIGABYTE GA-790XTA-UD4 достойно справляется со своей задачей, так как в процессе тестирования она не выделялась повышенным нагревом, а была просто теплой.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Установленный здесь южный мост SB750 обеспечивает поддержку одного IDE-порта с возможностью подключения двух устройств ATA 133/100/66/33 и шести портов SATA2, с помощью которых можно организовывать RAID-массивы уровней 0, 1, 5 и 10. Также AMD SB750 отвечает и за функционирование 12 портов USB. Порты USB распределены следующим образом: 10 на задней панели и 4 внутренних. Причем с математикой все верно, т. к. два дополнительных порта USB поддерживают спецификацию USB 3.0 и реализованы на микросхеме NEC D720200F1.

Возможности подсистемы хранения данных материнской платы расширены за счет трех микросхем:

    Marvell 9128; JMicron JMB362; iTE IT8720.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Чип Marvell 9128 расположен возле южного моста. Он отвечает за поддержку платой интерфейса SATA 3.0 с возможностью создания RAID-массивов уровней 0 и 1. С помощью микросхемы JMicron JMB362 на плате реализованы два комбинированных порта eSATA/USB Combo. Подключать к ним можно как устройства с интерфейсом eSATA, так и c USB 2.0, причем поддержка этого интерфейса обеспечивается силами южного моста. Устройства с интерфейсом eSATA можно объединять в RAID-массивы 0, 1, а также JBOD. Чип iTE IT8720 отвечает за поддержку флоппи дисковода.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Семь слотов расширения системной платы GIGABYTE GA-790XTA-UD4 распределены следующим образом: 2 x PCI Express x1, 2 x PCI Express x16 и 3 x PCI. Работа двух полноразмерных слотов PCI Express x16 возможна в двух режимах: один слота PCI Express 2.0 x16 на 16 линий или два слота PCI Express 2.0 x16 с 8 линиями на каждый. Это позволяет поддерживать данной плате до двух видеокарт, соединенных по технологии ATI CrossFireX.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Материнская плата оснащена одним гигабитным сетевым контроллером Realtek RTL8111D.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Звуковая подсистема материнской платы GIGABYTE GA-790XTA-UD4 представлена качественным восьмиканальным аудио кодеком Realtek ALC889.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Тактовый генератор реализован на микросхеме Realtek RTM880N-793.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Материнская плата оснащена виртуальной 8+2-фазной системой питания процессора. «Виртуальной» мы такую систему стабилизации питания называем потому, что на самом деле на плате распаян пятифазный ШИМ-контроллер Intersil ISL6324A. А наличие 8+2 фаз питания объясняется тем, что на каждую реальную фазу приходится удвоенное число транзисторов и индуктивностей для лучшей стабилизации питания. Также при таком подходе происходит лучшее теплораспределение, а соответственно и меньший нагрев компонентов стабилизатора питания процессора.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

На обратной стороне платы имеется специальная опорная пластина, которая предотвращает изгибы материнской платы при установке процессорных кулеров.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

На интерфейсную панель внешних портов материнской платы выведены следующие разъемы:

    1 x PS/2 для клавиатуры; 1 x PS/2 для мышки; 1 x коаксиальный S/PDIF выход; 1 x оптический S/PDIF выход; 2 x IEEE 1394a; 6 x USB 2.0/1.1; 2 x USB 3.0/2.0; 2 x eSATA/USB Combo; 6 x аудио разъемы; 1 x RJ45 LAN.

Набор портов интерфейсной панели системной платы можно назвать довольно богатым. Большое количество разъемов USB 3.0/2.0/1.1, наличие двух eSATA/USB Combo, оптического и коаксиального S/PDIF-выхода, а также двух IEEE 1394a, удовлетворит потребности любого пользователя.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Существенным отличием GIGABYTE GA-790XTA-UD4 от GIGABYTE GA-790FXTA-UD5 стало использование при ее производстве 4-слойного PCB вместо более дорогого 6-слойного текстолита.

BIOS

BIOS материнской платы GIGABYTE GA-790XTA-UD4 разработан на коде Award и практически идентичен по своему широкому набору настроек с таковым у GA-790FXTA-UD5.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Все необходимые для разгона настройки находятся в разделе «MB Intelligent Tweaker (M. I.T.)», причем настройки разделены по группам:

Параметр

Название меню

Диапазон

Шаг

Частота FSB

CPU Frequency

200 - 500 МГц

1

Множитель процессора

CPU Clock Ratio

5 - 35

0,5

Множитель контроллера памяти

CPU NB Clock Ratio

5 - 20

1

Настройка таймингов памяти

Мы приведем ниже

Множитель памяти

Memory Clock

4; 5,33; 6,66; 8.

Множитель шины HT

HT Link Frequency

1 - 13

1

Частота шины PCI Express

PCIE Clock

100 – 150 МГц

1 МГц

Напряжение питания SATA3 чипа

SATA3 Chip Voltage

0,1; 0,2; 0,3 B

Напряжения питания процессора

CPU Voltage

-0,6 – +0,6 В

0,025 В

Напряжения питания контроллера памяти

CPU NB VID

-0,6 – +0,6 В

0,025 В

Напряжение питания тактирующего чипа

CPU PLL Voltage

2,220 - 3,100 В

0,02 В

Напряжение питания памяти

DRAM Voltage

1,275 - 2,445 В

0,005 В

DDR VTT Voltage

0,720 - 1,050 В

0,025 В

Напряжение питания шины PCI-E

NB/PCIe/PLL Voltage

1,45 – 2,1 В

0,01 В

Напряжение питания HT

HT Link Voltage

0,92 – 1,4 В

0,1 В

Напряжение питания южного моста

SB Voltage

0,94 - 1,5 В

0,1 В

Раздел «MB Intelligent Tweaker (M. I.T.)» имеет множество возможностей по настройке частот шин, памяти и напряжения питания компонентов. Большая гибкость в настройке напряжений питания должна обеспечить хороший разгон с помощью данного продукта. Например, напряжение на процессоре можно увеличить на + 0,6 В, чего в ряде случаев будет более чем предостаточно.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Отдельно стоит подчеркнуть возможности отключения ядер установленного в системе процессора. Также возможно и разблокирование ядер заблокированных заводскими средствами, что, при везении, поможет получить из определенных процессоров более производительные модели.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Также в BIOS имеется возможность настройки таймингов и подтаймингов оперативной памяти в полном объеме.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

В разделе мониторинга «PС Health Status» можно следить за:

    температурой материнской платы и процессора, скоростью вращения процессорного кулера и трех корпусных вентиляторов; напряжением на ядре процессора и модулях оперативной памяти; напряжением на линии питания +5 В и +12В.

Кроме того, в этом разделе можно включить функции автоматического управления скоростью вращения процессорного кулера CPU Smart FAN Control и системных вентиляторов System Smart FAN Control.

Возможности разгона

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Тактовую частоту системной шины материнской платы GIGABYTE GA-790XTA-UD4 с процессором AMD Phenom II X3 720 и разблокированным четвертым ядром удалось поднять до значения 297 МГц. Это не самый лучший результат, но в данном режиме система работала стабильно.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Более точное манипулирование настройками EasyTune 6 из операционной системы предоставило нам возможность наблюдать частоту системной шины в 311 МГц, но в таком режиме система работала не совсем стабильно.

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Возможно, что с выходом новых версий BIOS оверклокерские возможности платы и ее стабильность работы при разгоне улучшатся.

Тестирование

В процессе тестирования производительности материнской платы был использован следующий комплект оборудования:

Процессор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

EVGA GeForce 8600GTS 256 MБ DDR3 PCI-E

Жесткий диск

Samsung HD080HJ 80 ГБ 7200rpm 8 МБ SATA-300

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC F3, 120 мм малошумный вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

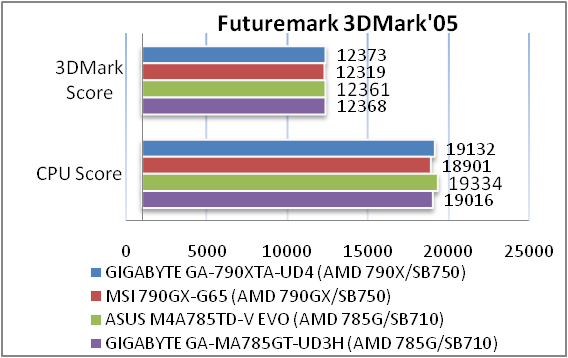

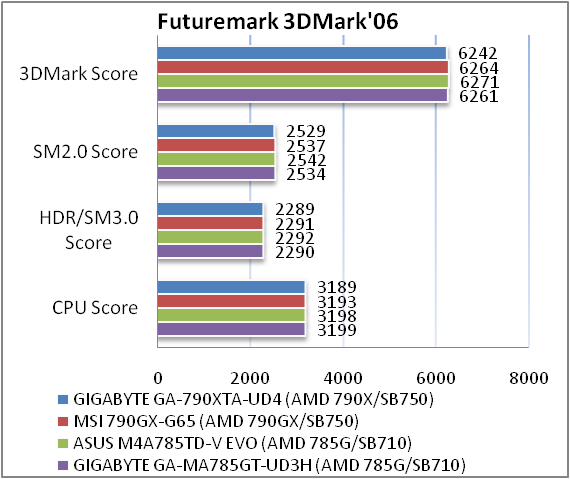

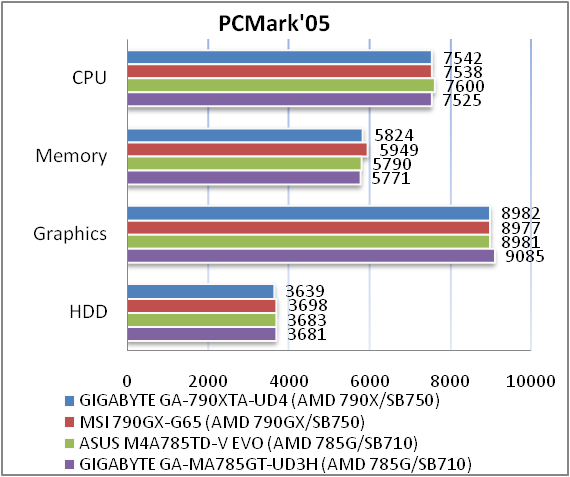

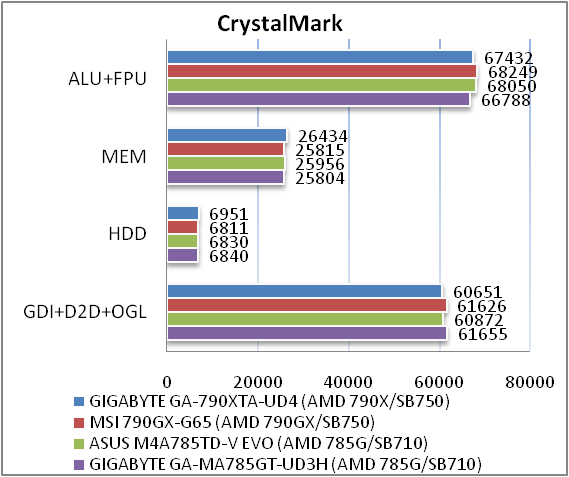

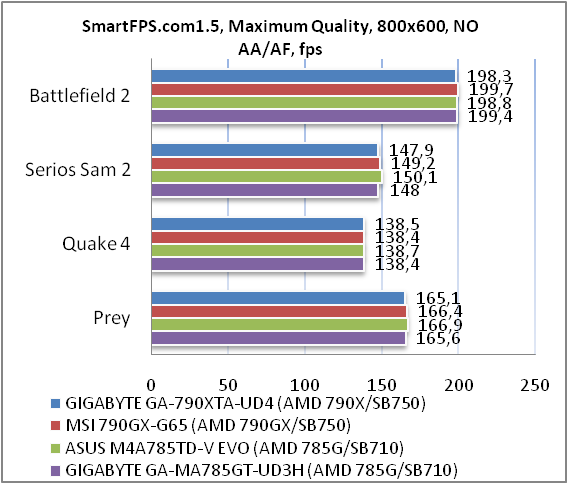

Результаты тестов:

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

Обзор материнской платы GIGABYTE GA-790XTA-UD4

В ходе тестирования при номинальных режимах работы материнская плата GIGABYTE GA-790XTA-UD4 ни в чем не уступала своим конкурентам, а это говорит нам о хорошо отлаженной версии BIOS.

Тестирование звукового тракта на основе кодека Realtek ALC889

Общие Результаты (RightMark Audio Analyzer)

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.21

Очень хорошо

Уровень шума, дБ (А)

-92.6

Очень хорошо

Динамические диапазон, дБ (А)

92.6

Очень хорошо

Гармонические искажения, %

0.0043

Очень хорошо

Гармонические искажения + шум, дБ(A)

-80.5

Хорошо

Интермодуляционные искажения + шум, %

0.0091

Очень хорошо

Взаимопроникновение каналов, дБ

-85.9

Отлично

Интермодуляции на 10 кГц, %

0.012

Очень хорошо

Общая оценка

Очень хорошо

24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.03, -0.09

Отлично

Уровень шума, дБ (А)

-95.8

Отлично

Динамические диапазон, дБ (А)

95.9

Отлично

Гармонические искажения, %

0.0043

Очень хорошо

Гармонические искажения + шум, дБ(A)

-83.9

Хорошо

Интермодуляционные искажения + шум, %

0.0075

Отлично

Взаимопроникновение каналов, дБ

-85.8

Отлично

Интермодуляции на 10 кГц, %

0.0052

Отлично

Общая оценка

Отлично

Встроенный аудио-кодек Realtek ALC889 показывает отличные результаты, поэтому он может удовлетворить даже достаточно требовательного меломана.

Выводы

Новая материнская плата GIGABYTE GA-790XTA-UD4 является оптимальным по цене решением в линейке продуктов GIGABYTE для массовых компьютеров и продвинутых игровых систем с двумя видеоускорителями. Данное решение позволяет объединять видеокарты по технологии ATI CrossFireX в режиме x8+ x8. Если разбираться детальнее, то фактически предыдущая модель на системной логике AMD 790X/ SB750 компании GIGABYTE получила поддержку новой технологии GIGABYTE 333 Onboard Acceleration Technologies, что подразумевает наличие новых скоростных интерфейсов USB 3.0 и SATA 3.0. Следующим положительным качеством материнской платы GIGABYTE GA-790XTA-UD4 является достаточно высокий оверклокерский потенциал, который позволит разогнать практический любой современный процессор AMD в разумных пределах. Для этого GIGABYTE GA-790XTA-UD4 оборудована мощной схемой питания процессора и имеет в BIOS большой набор соответствующих настроек.

Достоинства:

    качественное исполнение по технологии Ultra Durable 3; высокая функциональность и большой набор фирменных технологий; поддержка ATI CrossFireX; полноценная поддержка интерфейсов USB 3.0 и SATA 3.0; широкие возможности подсистемы хранения данных и поддержка SATA RAID 0, 1, 5 и 10; отличного качества 8-канальный звуковой кодек.

Недостатки:

    скромная комплектация; Нет поддержки NVIDIA SLI.
